GWINSTEK 디지털 오실로스코프 GDS-2000HD & HG 시리즈

  • 대역폭(Bandwidth): 250 MHz, 350 MHz, 500 MHz
  • 수직축 정확도(Vertical accuracy): ≥5 mV ±1.5%
  • 수평축 정확도(Horizontal accuracy): ±1 ppm
  • 최대 실시간 샘플링 속도(Maximum Real-time sampling rate): 2.5 GS/s
  • 최대 메모리 깊이(Maximum Memory depth): 500 Mpts (350/500 MHz 모델) / 100 Mpts (250 MHz 모델)
  • 1 Mpt FFT 분석: 1 Mpt 고속 푸리에 변환(FFT) 주파수 분석 지원
  • 내장 기능: 디지털 전압계(DVM), 6자리 주파수 카운터, 디지털 필터 내장
  • 사용자 실수 방지 설계: 휴먼 에러를 방지하는 세심한 UI/UX 설계
  • 트리거 및 측정: 14가지 트리거 유형 + 43가지 자동 측정 파라미터(통계 기능 포함)
  • 기본 5종 시리얼 버스 트리거 및 디코딩: RS232/UART, I²C, SPI, CAN, LIN
  • 쉬운 사용법(Easy to Learn and Use): 11개 국어 지원 내장
 온라인 견적요청

GDS-2000HD 및 GDS-2000HG Series

12-bit 250/350/500 MHz 디지털 저장 오실로스코프

정밀함과 콤팩트함, 지능적인 기능을 결합하여 모든 측정 환경을 완벽하게 지원합니다.

응용 분야에 따라 장비에 요구되는 조건은 서로 다릅니다. 연구실에서는 크기나 비용이 증가하더라도 높은 정밀도를 요구하고, 현장 작업에서는 정밀도를 다소 희생하더라도 가벼운 휴대성을 필요로 합니다. 또한 정확한 측정 개념을 전달해야 하는 교육 현장에서는 제한된 예산으로 인해 기능과 타협해야 하는 경우가 많습니다.

GDS-2000HD/HG 시리즈는 12비트 하드웨어 고해상도와 콤팩트한 폼 팩터를 바탕으로 우수한 가성비와 직관적인 안드로이드 OS 기반 스마트 환경을 제공하여 이 모든 요구를 충족합니다. 까다로운 전력 설계 검증부터 복잡한 차량용 통신 분석, 연구실과 필드 테스트 간의 유연한 전환, 디지털 스마트 교육에 이르기까지 GDS-2000HD/HG는 탁월한 정밀도와 사용 편의성으로 가장 신뢰할 수 있는 측정 파트너가 되어 드립니다.

한계를 뛰어넘는 핵심 강점

  • 12비트 하드웨어 고해상도: 미세한 차이가 측정의 신뢰도를 결정합니다. 양자화 노이즈로 뭉개진 거친 파형 대신, 새로 설계된 12비트 ADC를 통해 4,096레벨의 수직 해상도를 제공함으로써 넓은 다이내믹 레인지와 선명한 파형을 실현합니다.
  • ±1.5% 수직 DC 정확도: 엄격한 측정 충실도를 보장합니다. DC 이득 정확도를 1.5%까지 끌어올려 정밀한 전력 손실 분석이나 미세 생체·의료 신호 증폭 시에도 실제 신호와 화면의 파형이 정확히 일치하도록 지원합니다.
  • ±1 ppm 타임베이스(수평) 정확도: 타임베이스 정확도는 주파수 및 위상 분석의 핵심 기준입니다. 동급 경쟁 제품의 일반적인 5~10 ppm 대비 뛰어난 1 ppm 내부 클록 정확도를 제공하여 가장 신뢰도 높은 타이밍 검증이 가능합니다.

ALL-IN-ONE 분석: 강력하고 직관적인 통합 디버깅 환경

  • 기본 5종 시리얼 버스 디코딩: RS232/UART, I²C, SPI 및 전장/산업용 CAN, LIN 프로토콜의 트리거 및 디코딩 기능을 기본 내장하여 통신 오류를 직관적으로 분석할 수 있습니다.
  • 1M 포인트 고해상도 FFT 분석: 주파수 영역에서 뛰어난 해상도를 지원하여 EMI 간섭 원인 및 숨겨진 미세 노이즈를 손쉽게 식별합니다.
  • 포괄적인 파라미터 및 측정 도구: 14가지 트리거 모드와 통계 기능을 포함한 43가지 자동 측정 파라미터, 디지털 전압계(DVM), 6자리 하드웨어 주파수 카운터, 디지털 필터를 통합 제공합니다.

공간적 한계를 극복한 휴대용 측정 랩

약 3.2 kg의 경량 설계로 실험실 벤치에 국한되던 오실로스코프의 한계를 뛰어넘었습니다. 범용 USB Type-C 전원 공급(PD 지원 보조배터리 사용 가능)을 지원하여 차량 실차 테스트, 야외 설비 유지보수 및 산업 현장에서 완벽한 모바일 측정을 지원합니다.

스마트 안드로이드 OS 탑재, 디지털 교육 환경 최적화

부드럽게 구동되는 안드로이드 OS를 탑재하여 단순한 측정기를 넘어 효율적인 프레젠테이션 및 교육 허브 역할을 수행합니다.

  • 내장형 WPS Office: 장비에서 직접 Word, Excel, PowerPoint 문서를 확인하고 편집할 수 있습니다.
  • 멀티미디어 지원: 오디오, 비디오 및 PDF 실습 가이드를 재생하여 실험 실습 및 교육을 더욱 효과적으로 진행할 수 있습니다.
  • 우수한 편의성 & 원격 제어: 11개 다국어 지원, 멀티터치 제스처, 사용자 정의 바로가기 메뉴, 화면 녹화 기능을 제공합니다. 외장 마우스/키보드 연결은 물론 Web Control 및 SCPI 명령어를 통한 원격 제어를 지원합니다.

플래그십 업그레이드: HG 모델 (50 MHz 임의 파형 발생기 내장)

신호 주입 및 응답 분석(Stimulus-Response)이 필요한 고급 애플리케이션을 위해 HG 모델은 통합 솔루션을 제공합니다.

  • 50 MHz 임의 파형 발생기 (AFG): 공학, 수학, 의학 및 삼각 함수를 포함한 28가지 표준 파형이 기본 내장되어 있습니다.
  • 원클릭 파형 복제 (WaveClone): 오실로스코프로 포착한 실제 이상 신호를 신호 발생기로 즉시 복제하여 정밀 스트레스 테스트에 활용할 수 있습니다.
  • 주파수 응답 분석 (FRA / Bode Plot): SMPS 및 필터 회로의 안정성과 위상 여유(Phase Margin)를 직관적으로 분석할 수 있어 전원 설계 엔지니어에게 최적의 환경을 제공합니다.
MODEL GDS-2504HD GDS-2354HD GDS-2254HD GDS-2504HG GDS-2354HG GDS-2254HG
대역폭 500 MHz 350 MHz 250 MHz 500 MHz 350 MHz 250 MHz
채널 4 Ch + EXT 4 Ch + EXT 4 Ch + EXT 4 Ch + EXT 4 Ch + EXT 4 Ch + EXT
대역폭 제한 20 MHz 20 MHz 20 MHz 20 MHz 20 MHz 20 MHz
레코드 길이 Max. 500 M / ch *​ Max. 500 M / ch *​ Max. 100 M / ch Max. 500 M / ch *​ Max. 500 M / ch *​ Max. 100 M / ch
실시간 샘플링 레이트 Max. 2.5 GSa/s Max. 2.5 GSa/s Max. 2.5 GSa/s Max. 2.5 GSa/s Max. 2.5 GSa/s Max. 2.5 GSa/s
계산된 상승 시간 0.7 ns 1 ns 1.75 ns 0.7 ns 1 ns 1.75 ns
내장 AFG - - - 기본 장착 (50 MHz) 기본 장착 (50 MHz) 기본 장착 (50 MHz)
* 단일 채널 모드에서 최대 500 Mpts 지원 | 샘플링 속도: 2.5 GSa/s (단일/듀얼 채널), 1.25 GSa/s (전체 채널)

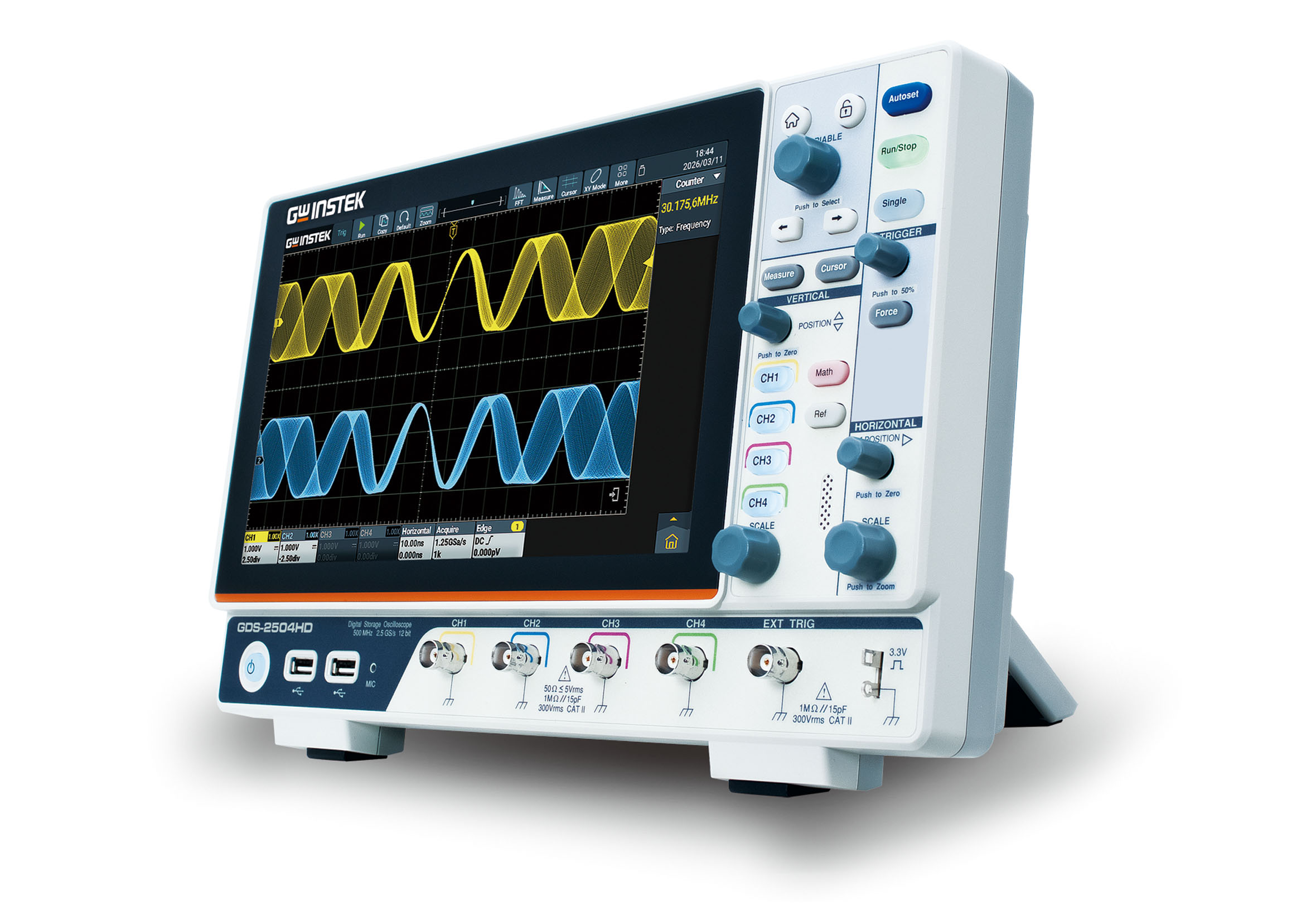

GDS-2000HD/HG 시리즈 외관
GDS-2000HD/HG 시리즈 본체

주요 특징 (FEATURES)

  • • 손쉬운 사용성: 11개 다국어 및 직관적인 터치 UI 지원
  • • 표준 5개 시리얼 버스 디코딩: RS232/UART, I²C, SPI, CAN, LIN 지원
  • • 풍부한 측정 기능: 14가지 트리거 모드 + 통계 포함 43가지 자동 측정 파라미터
  • • 통합 계측 모듈: 디지털 전압계(DVM), 6자리 주파수 카운터, 디지털 필터 기본 내장
  • • 1 Mpt 고해상도 FFT 분석: 주파수 영역 정밀 분석 지원
  • • 최대 메모리 깊이: 500 Mpts (500/350 MHz 모델), 100 Mpts (250 MHz 모델)
  • • 실시간 샘플링 레이트: 최대 2.5 GSa/s
  • • 수평 정확도: ±1 ppm
  • • 수직 DC 정확도: ±1.5% (≥ 5 mV/div)
  • • 대역폭 옵션: 250 MHz, 350 MHz, 500 MHz

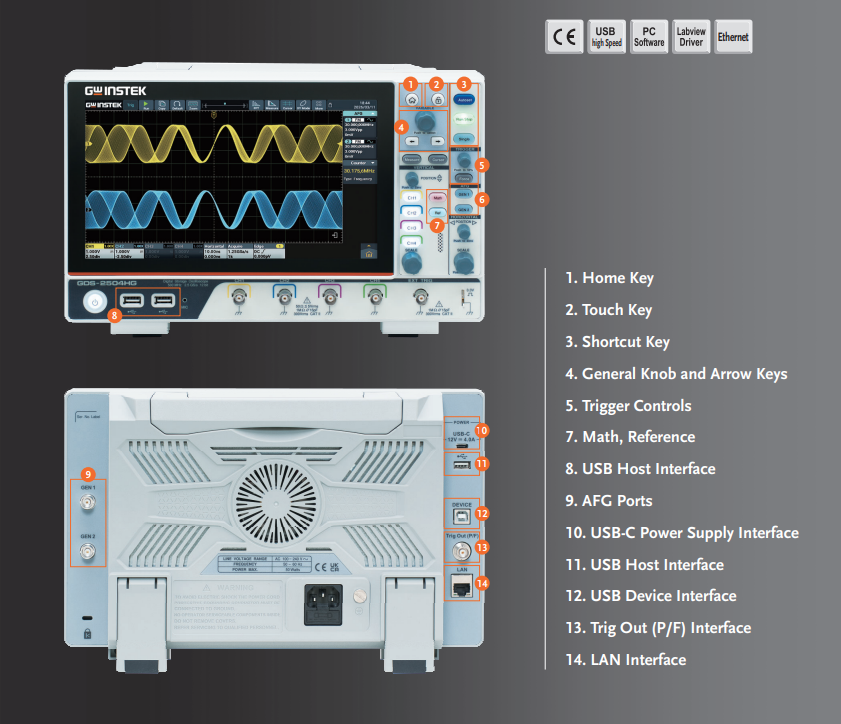

패널 소개 이미지
GDS-2000HD/HG 시리즈 전면 및 후면 패널 인터페이스

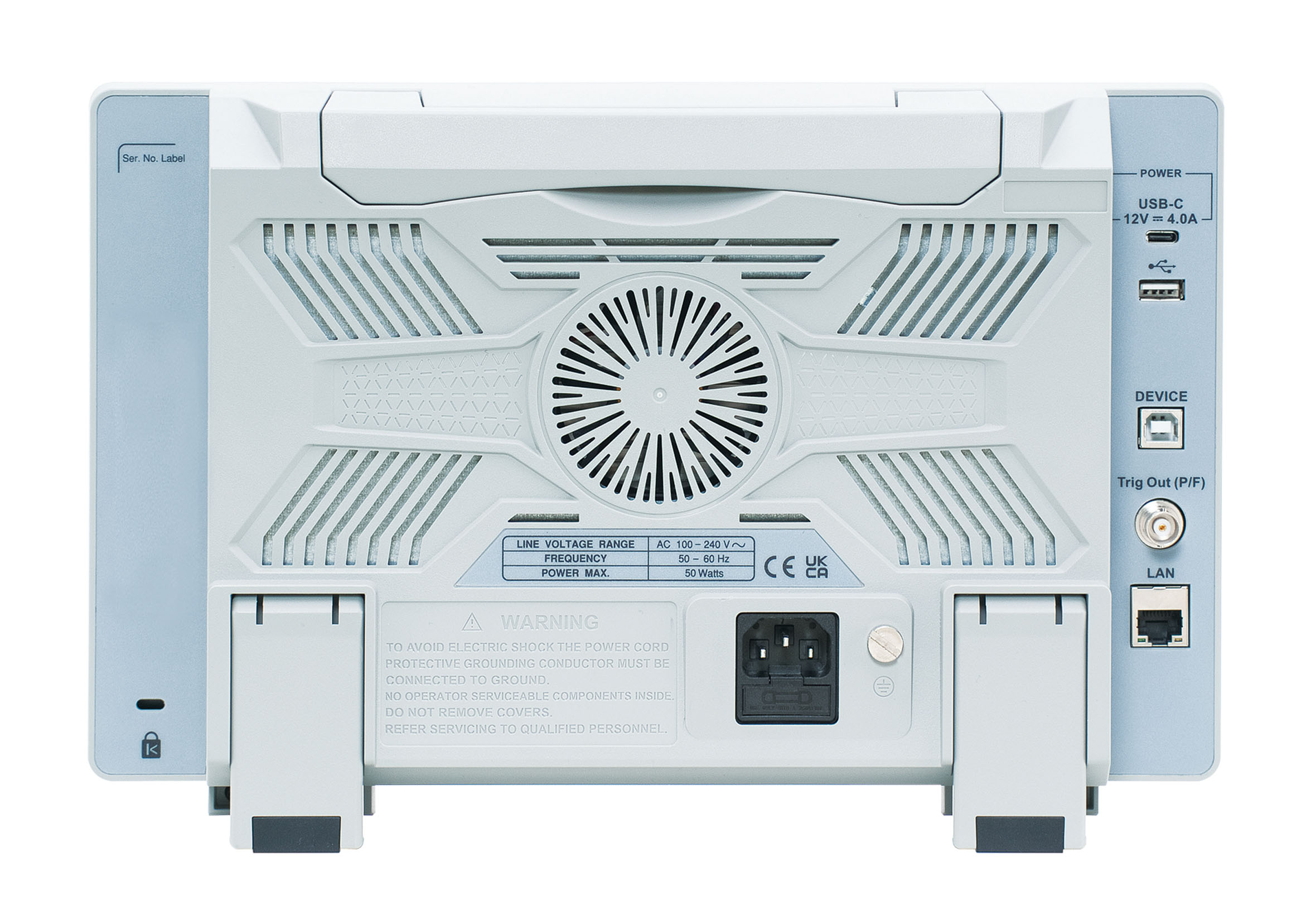

전면 패널 인터페이스 후면 패널 인터페이스
1. 홈 키 (Home Key)9. AFG 포트 (AFG Ports)
2. 터치 온/오프 키 (Touch Key)10. USB-C 전원 공급 포트 (USB-C Power Supply)
3. 단축키 (Shortcut Key)11. USB Host 포트 (USB Host Interface)
4. 범용 노브 및 방향키 (General Knob & Arrow Keys)12. USB Device 포트 (USB Device Interface)
5. 트리거 제어부 (Trigger Controls)13. 트리거 출력 (Pass/Fail) 포트
7. 연산 및 참조 (Math, Reference)14. LAN 인터페이스 (LAN Interface)
8. USB Host 포트 (전면)-
주요 세부 특징 (KEY DETAILED FEATURES)
■ 정확도는 측정의 기본입니다

타협 없는 선명도로 설계 검증의 정확성을 높이십시오. ±1.5%의 수직 정확도와 흔들림 없는 1 ppm 타임베이스 클록을 결합하여 기존 측정 장비에서 겪던 모호성과 불확실성을 완벽히 해소했습니다. 장시간 파형을 캡처하는 동안에도 탁월한 타이밍 안정성을 유지하며, 미세한 전압 변동까지 확실하게 포착합니다.

전원 무결성 검증부터 고속 신호 지터 분석에 이르기까지, 높은 신호 충실도를 통해 회로 본연의 특성을 명확히 파악할 수 있습니다. 측정 오차로 인한 불필요한 시행착오를 줄이고 실험실 수준의 정밀도와 함께 제품 개발 기간을 단축하십시오.

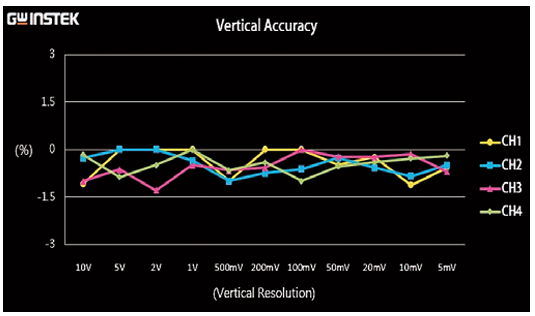

수직 정확도: 5 mV 이상에서 ± 1.5 %
수직 DC 이득 정확도: ±1.5% (≥ 5 mV/div)

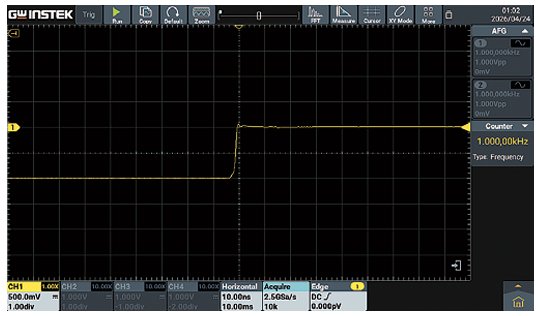

수평 정확도 ± 1 ppm
타임베이스 정확도: ±1 ppm (연간 노화율: ±1 ppm/year)
■ 직관적인 정전식 터치 제스처

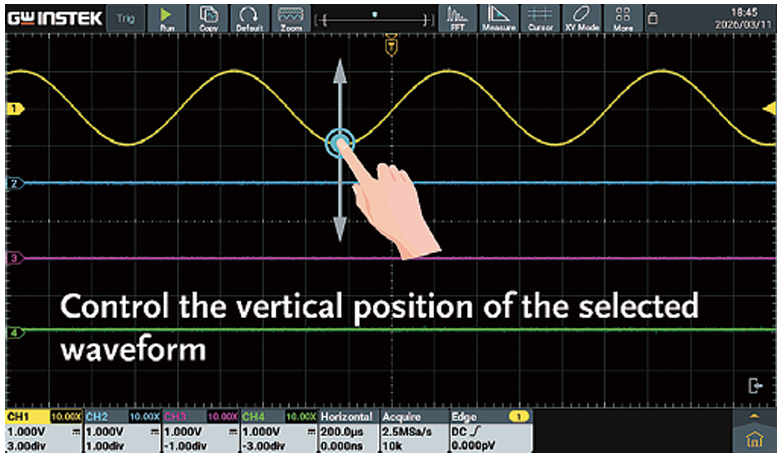

  • 파형 영역의 빈 공간을 위아래로 드래그하여 채널의 수직 위치를 손쉽게 변경할 수 있습니다.
터치 제스처 - 수직 위치 변경
파형 수직 위치 변경 조작 화면

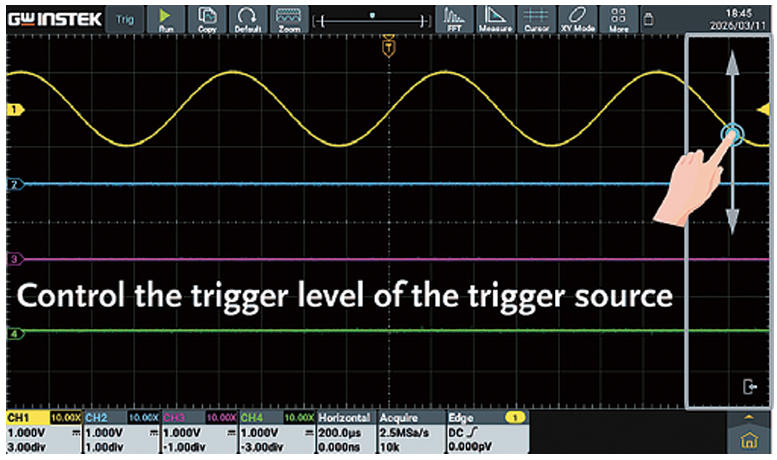

  • 화면 우측의 전용 그리드 영역을 위아래로 밀어 트리거 레벨을 직관적으로 조정할 수 있습니다.
터치 제스처 - 트리거 레벨 변경
트리거 레벨 조정 터치 조작 화면

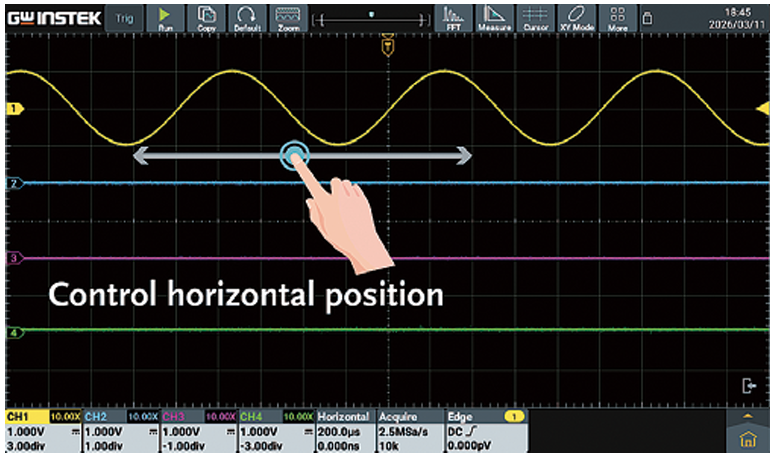

  • 파형 영역을 좌우로 스와이프하여 시간축(수평 위치)을 자유롭게 이동할 수 있습니다.
터치 제스처 - 수평 위치 변경
수평 타임베이스 위치 이동 조작 화면

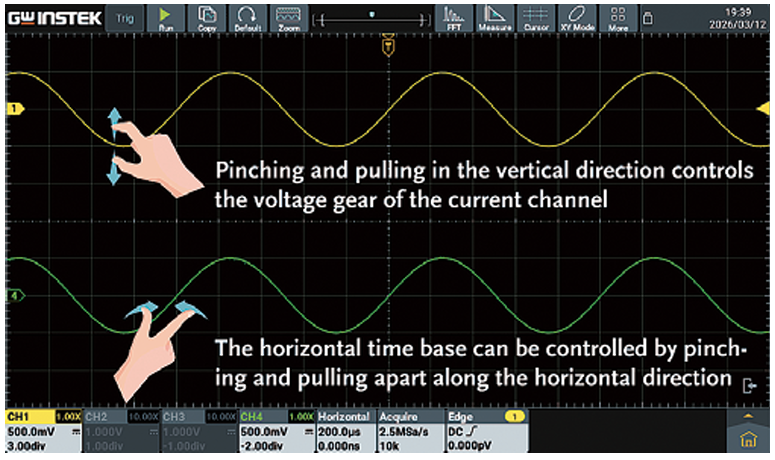

  • 두 손가락 핀치 줌(Pinch-to-Zoom) 제스처를 통해 전압 스케일(수직) 및 시간축(수평)을 부드럽게 확대/축소할 수 있습니다.
터치 제스처 - 확대 및 축소(줌)
전압 스케일 및 타임베이스 핀치 줌 조작 화면
■ 지능형 오토셋 (Autoset) 및 프로브 보정 가이드

측정 오차를 사전에 방지할 수 있도록 수동 프로브 보정 검사 기능을 제공합니다. 검사 결과 과소보정(Under-compensated) 또는 과보정(Over-compensated) 상태로 판단되면, 내장된 2단계 가이드를 통해 최적의 트리거 및 시간축 설정을 자동으로 지원합니다.

사용자는 프로브의 가변 트리머 커패시터를 조절한 뒤 즉시 파형 보정 상태를 재검증할 수 있습니다.

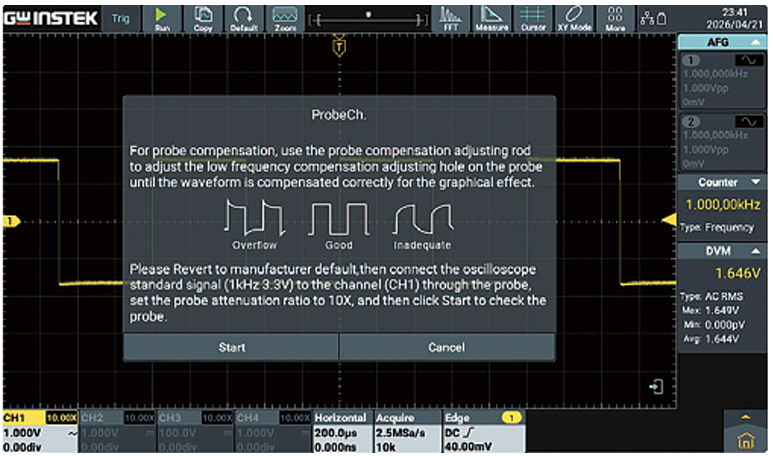

프로브 검사 화면
프로브 자동 보정 검사 화면

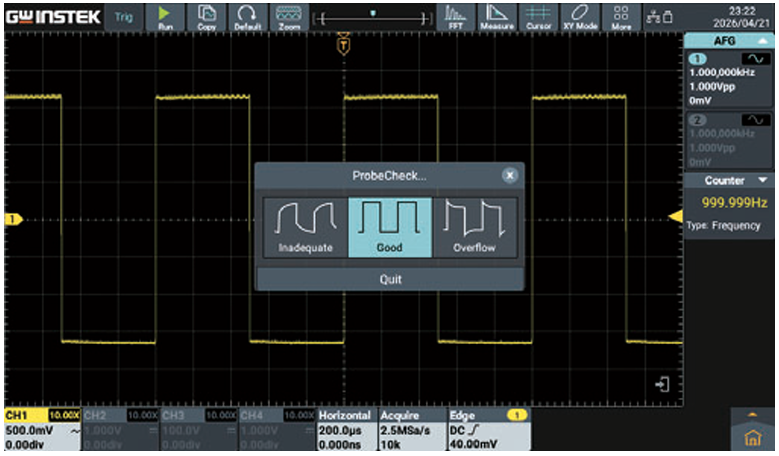

정상 보정 파형
정상적으로 보정 완료된 구형파 파형

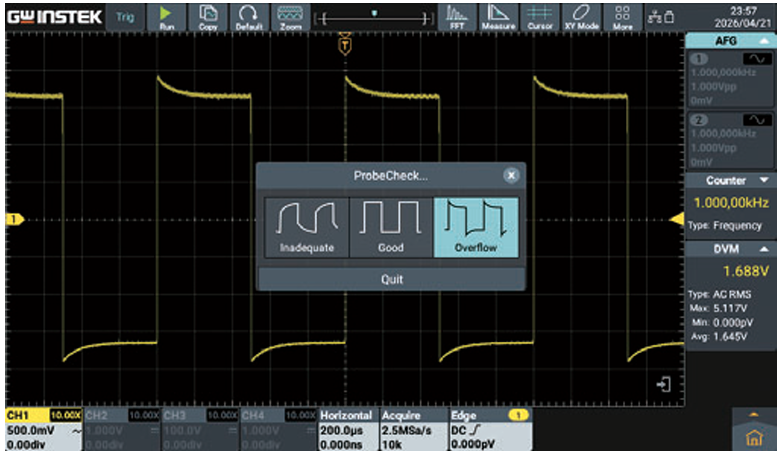

과보정된 파형
과보정(Over-compensated) 상태 감지 화면

AUTOSET 버튼을 누르면 입력 신호 유형(정현파, 구형파, 펄스 등)을 자동으로 판별하여 최적의 2단계 설정 메뉴를 제공합니다.

구형파나 펄스파가 감지되면 펄스 폭, 상승 시간(Rise Time) 및 하강 시간(Fall Time) 측정을 손쉽게 최적화할 수 있도록 보조 메뉴가 활성화됩니다.

■ 대용량 메모리 깊이 & 1Mpt 고해상도 FFT 분석

메모리 용량: 500 Mpts(단일 채널), 250 Mpts(듀얼 채널), 100 Mpts(4채널 지원). 대용량 메모리를 통해 긴 시간축에서도 높은 샘플링 속도를 유지하여 과도 신호(Transient) 포착 및 직렬 버스 디코딩 시 뛰어난 성능을 발휘합니다. 또한 세그먼트 메모리 기능을 통해 유효 신호 구간만 선별 저장하여 메모리 효율을 극대화합니다.

* 참고: 단일 채널 500 Mpts는 500 MHz 및 350 MHz 모델에서 지원됩니다.

1 Mpt FFT 분석: 주파수 영역에서 높은 분해능을 제공합니다. Rectangular, Hamming, Hanning, Blackman, Kaiser, Bartlett 등 6가지 윈도우 함수를 지원하며, 시간 도메인과 주파수 도메인을 동시에 관찰할 수 있어 스펙트럼 분석이 훨씬 수월합니다.

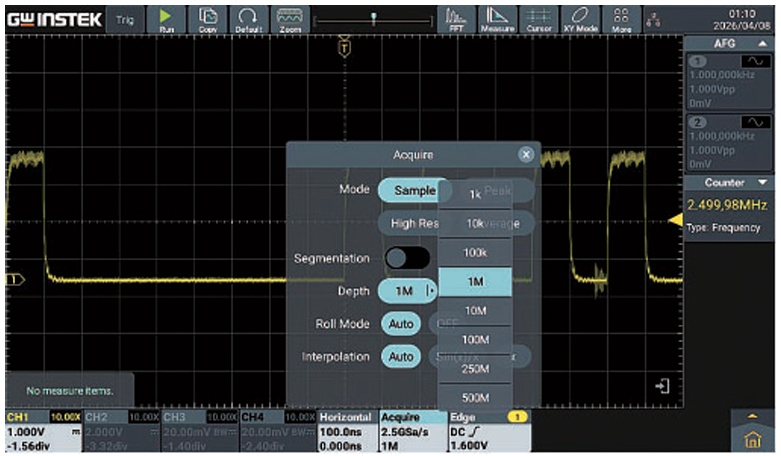

메모리 깊이
대용량 메모리 깊이를 통한 장시간 파형 캡처 화면

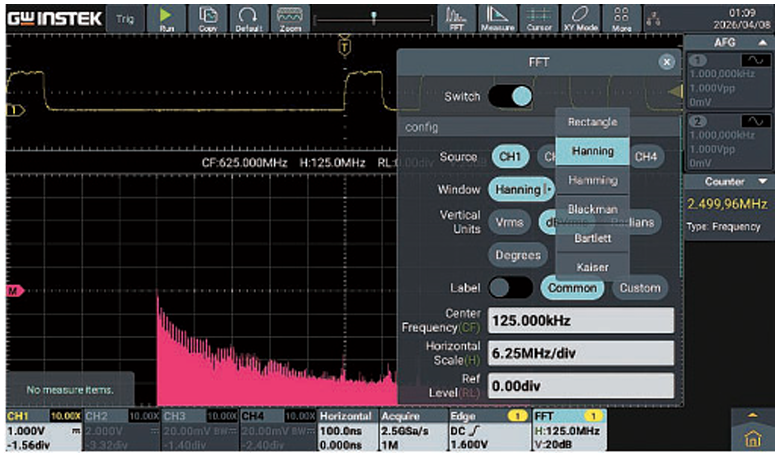

1 Mpt FFT 분석
1 Mpt 고해상도 FFT 주파수 분석 화면
■ 디지털 전압계(DVM) & 6자리 주파수 카운터 / 디지털 필터
  • 내장형 DVM & 6자리 하드웨어 카운터: 일반적인 소프트웨어 연산 기반 측정과 달리, 독립된 6자리 하드웨어 카운터를 탑재하여 시스템 클록(예: 14.318 MHz 등)을 매우 정밀하게 실시간 검증할 수 있습니다.
  • 디지털 필터(Digital Filter): 고역 통과(HPF), 저역 통과(LPF) 등 필터링을 파형에 직접 적용하여 불필요한 노이즈를 제거한 상태로 분석 가능합니다.

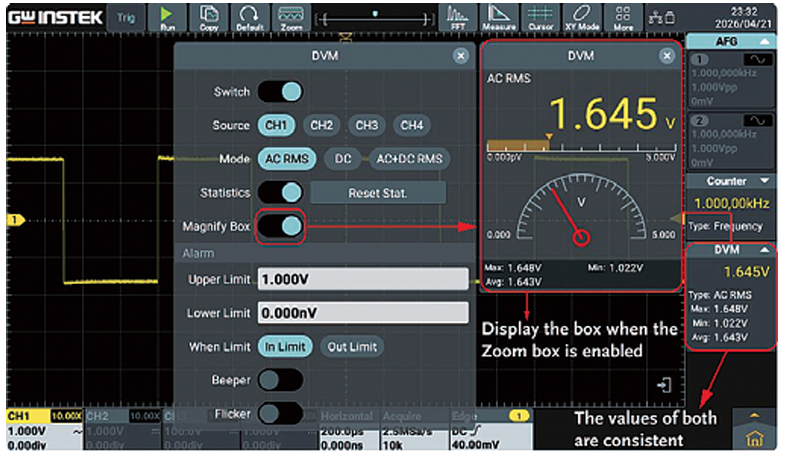

내장 디지털 멀티미터(DVM) 및 6자리 주파수 카운터 화면
내장 DVM 및 6자리 하드웨어 주파수 카운터 화면

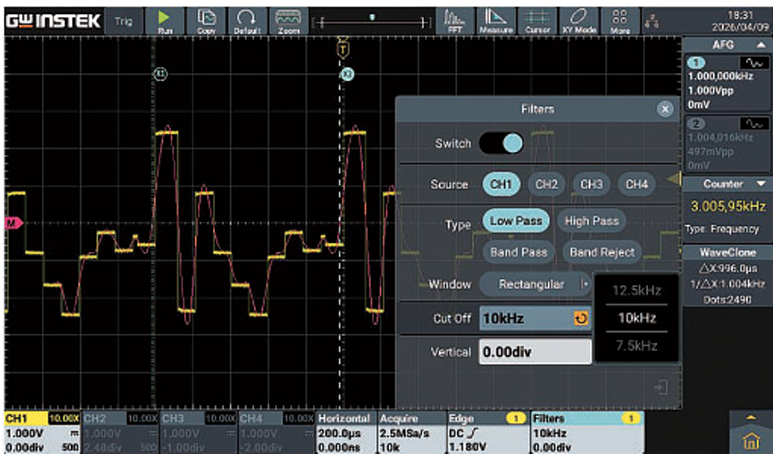

디지털 필터 설정 화면
디지털 필터(LPF/HPF) 설정 및 노이즈 제거 파형 화면
■ 다채로운 트리거 모드 및 43종 자동 측정 파라미터

통계 기능을 지원하는 43종의 자동 측정 파라미터를 통해 신호 특성을 신속하게 수치화할 수 있습니다.

Area(면적) 파라미터를 통한 파형 적분으로 전력 파형(와트*초)에서 에너지(줄) 계산할 수 있으며, 펄스 카운트(+PulseCount, -PulseCount, RiseEdgeCnt 등) 기능으로 스테핑 모터나 산업 제어 펄스 개수를 고속 카운팅할 수 있습니다. 또한 Cursor RMS 기능을 활용하면 지정된 특정 구간(예: 돌입 전류 발생 구간)만의 실효값을 정확히 측정할 수 있습니다.

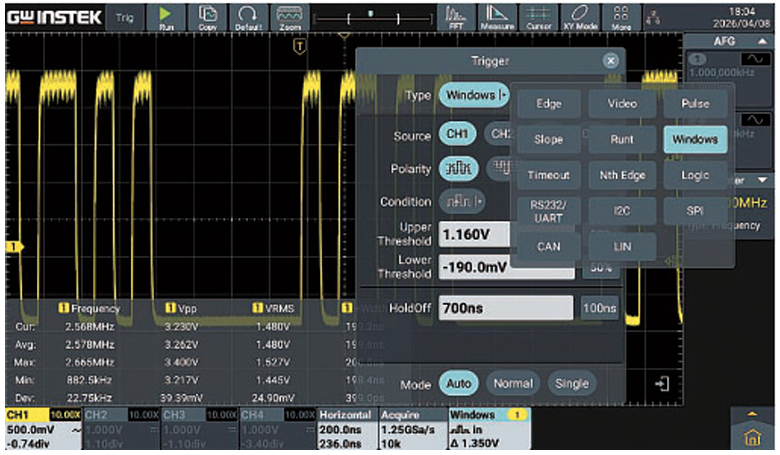

트리거 타입 설정 화면
14가지 고급 트리거(Window, Edge, Pulse 등) 설정 화면

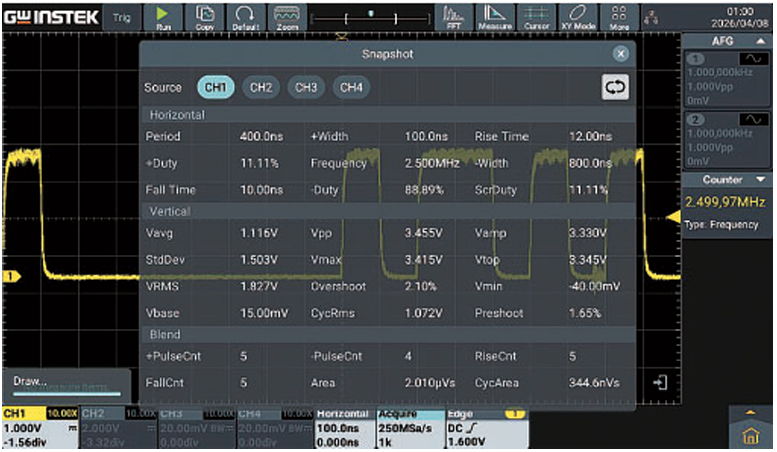

자동 측정 파라미터 스냅샷 화면
43가지 자동 측정 파라미터 및 원클릭 Snapshot 분석 결과 화면
■ 기본 5종 시리얼 버스 트리거 및 디코딩

UART, I²C, SPI, CAN, LIN 프로토콜을 위한 트리거 및 디코딩 기능이 기본 탑재되어 있습니다. 복잡한 전기 신호를 실시간으로 분석하여 색상으로 구분된 패킷 데이터로 화면에 표시합니다. 특정 주소(Address), 데이터 값, 체크섬 오류 프레임을 조건으로 트리거를 설정할 수 있어 까다로운 통신 버그를 즉각적으로 캡처할 수 있습니다.

물리 계층 신호와 상위 프로토콜 데이터를 동시에 분석하여 디버깅 시간을 대폭 줄여줍니다.

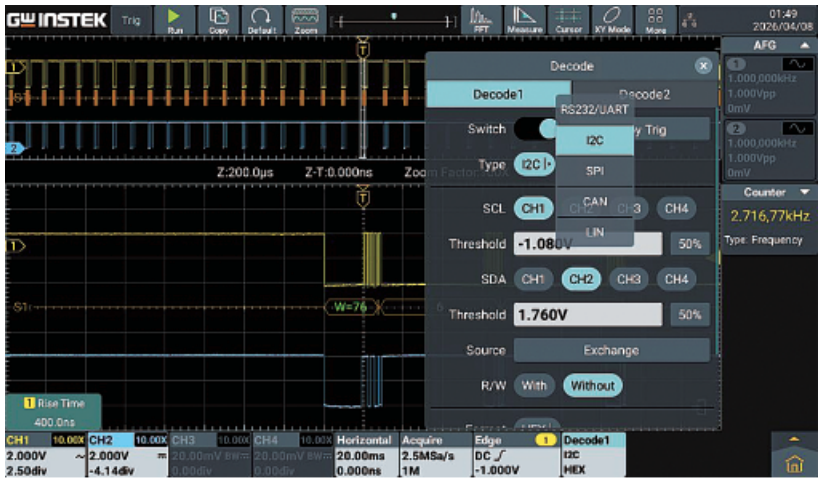

시리얼 버스 트리거 및 디코드 화면
표준 5종 시리얼 버스(UART, I²C, SPI, CAN, LIN) 동시 디코딩 화면

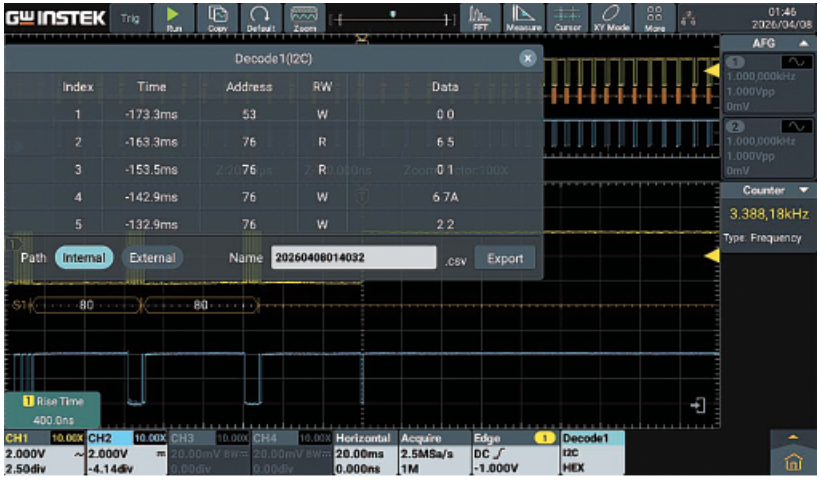

이벤트 테이블
이벤트 테이블: 디코딩된 통신 패킷과 타임스탬프를 시간순으로 정리하여 보여주는 목록
■ 스마트 안드로이드 플랫폼 & 손쉬운 원격 제어

한국어를 포함한 11개 다국어 지원, 터치 제스처, 사용자 정의 단축키, 자체 화면 녹화(MP4) 기능을 기본 제공합니다. 외장 키보드/마우스를 연결하여 PC처럼 조작할 수 있으며, 내장 웹 서버(Web Control)와 표준 SCPI 명령어를 통해 별도 프로그램 설치 없이 원격 제어가 가능합니다.

WPS Office(Word, Excel, PPT)가 기본 내장되어 있어 측정 데이터를 즉시 문서화할 수 있으며, PDF 뷰어 및 멀티미디어 재생을 통해 실험 가이드를 장비 화면에서 직접 확인할 수 있습니다.

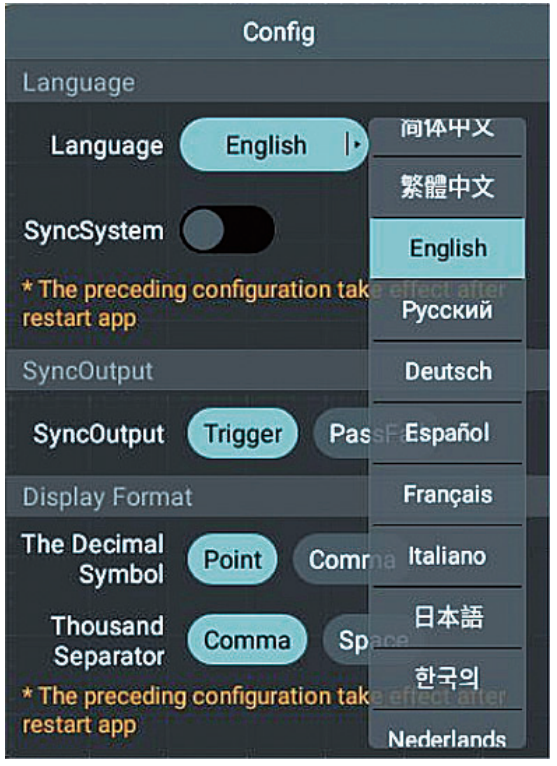

시스템 언어 설정 화면
11개 다국어 지원 시스템 메뉴 화면

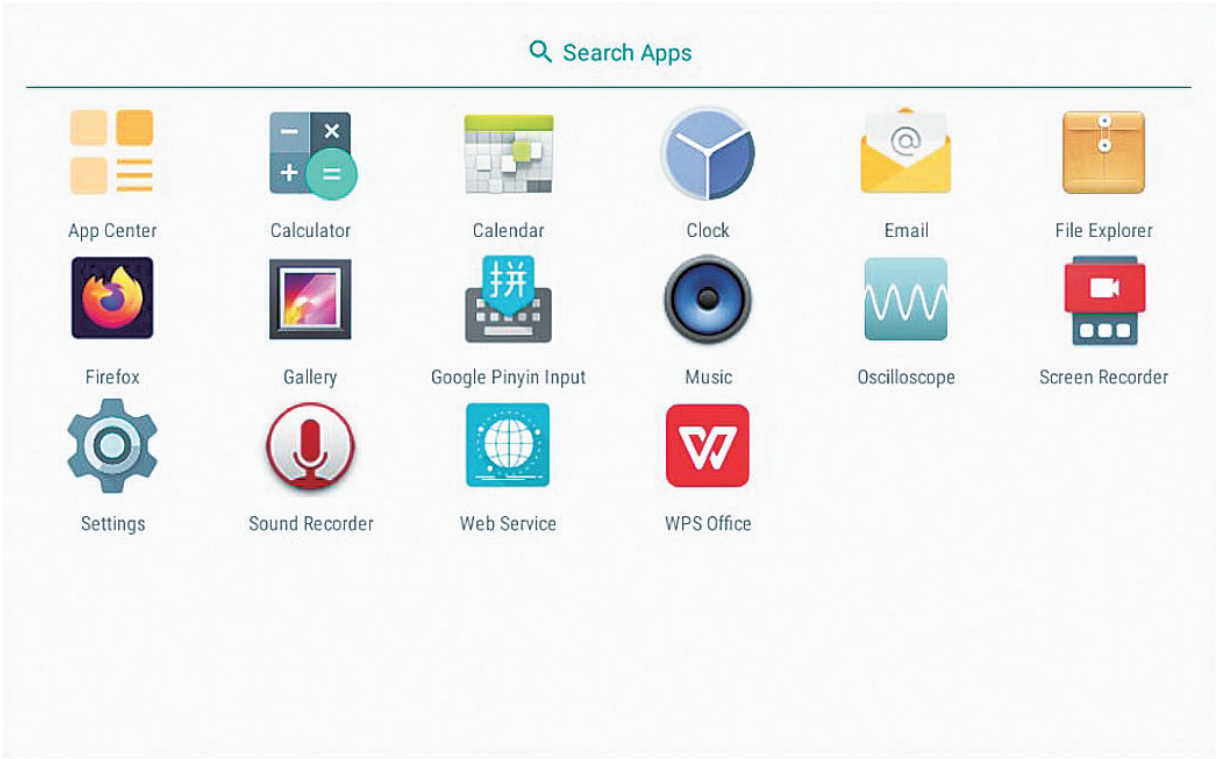

안드로이드 OS 기반 시스템 화면
안드로이드 OS 기반 애플리케이션 및 멀티미디어 구동 화면
■ 뛰어난 휴대성 & 50 MHz 임의 파형 발생기 (HG 모델 전용)

3.2 kg 초경량 & USB Type-C 전원 지원: 상시 전원이 없는 야외 필드, 도로 주행 차량 테스트 환경에서도 USB PD 보조배터리로 간편하게 구동할 수 있습니다.

50 MHz 임의 파형 발생기(AFG): 28가지 기본 파형 내장은 물론, 오실로스코프로 포착한 신호를 그대로 복제 출력하는 WaveClone 기능과 주파수 특성 분석을 위한 Bode Plot(보드 선도, FRA) 기능을 완벽히 지원합니다.

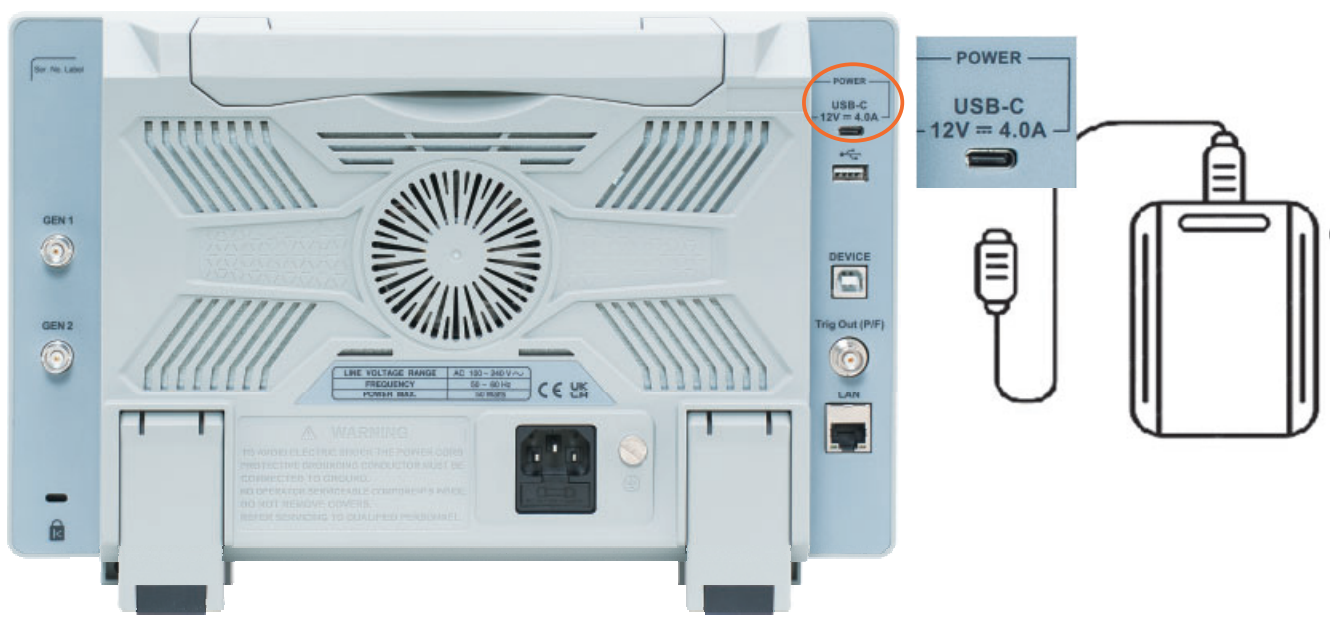

USB Type-C 전원 공급 화면
USB Type-C 전원 공급 및 후면 단자 구성

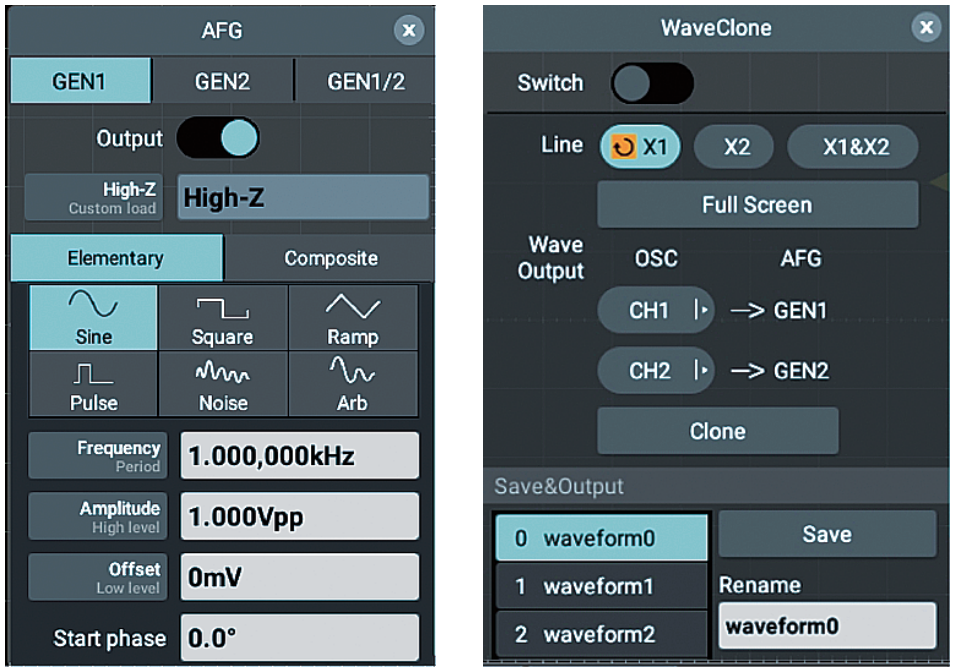

내장 AFG 제어 화면
내장 AFG 제어 및 WaveClone / FRA 설정 화면
GDS-2000HD/HG 시리즈 사양
사양 (SPECIFICATIONS)
모델 (MODEL) GDS-2254HD/HG GDS-2354HD/HG GDS-2504HD/HG
대역폭 (Bandwidth) 250 MHz 350 MHz 500 MHz [1]
채널 (Channels) 4 채널 + EXT
대역폭 제한 (Bandwidth Limit) 20 MHz 20 MHz 20 MHz
계산된 상승 시간 (Calculated Rise Time) 1.75 ns 1 ns 0.7 ns
수직 감도 (VERTICAL SENSITIVITY)
분해능 (Resolution) 12 비트 ; 1 MΩ : 500 µV/div ~ 10 V/div ; 50 Ω : 500 µV/div ~ 1 V/div [2]
입력 커플링 (Input Coupling) AC, DC, GND
입력 임피던스 (Input Impedance) 1 MΩ ± 2% ; 15 pF ± 5 pF 병렬 ; 50 Ω ± 2%
DC 게인 정확도 (DC Gain Accuracy) ≤ 1 mV ± 3% ; 2 mV ± 2% ; ≥ 5 mV ± 1.5 %
극성 (Polarity) 정상 및 반전 (Normal & Invert)
최대 입력 전압 (Maximum Input Voltage) 1 MΩ ≤ 300 Vrms, CAT II ; 50 Ω ≤ 5 Vrms
오프셋 위치 범위 (Offset Position Range) 1 MΩ 입력 임피던스용 :
500 µV/div ~ 50 mV/div : ± 2 V ; 100 mV/div ~ 500 mV/div : ± 20 V ; 1 V/div ~ 10 V/div : ± 200 V
50 Ω 입력 임피던스용 :
500 µV/div ~ 50 mV/div : ± 2 V ; 100 mV/div ~ 1 V/div : ± 5 V
파형 신호 처리 (Waveform Signal Process) + , -, ×, ÷, FFT, 사용자 정의 표현식(User Defined Expression), FFT : 1 Mpts ; FFT : 스펙트럼 크기, FFT 수직 스케일을 Vrms, dBVrms, 라디안 또는 각도로 설정, FFT 윈도우 디스플레이 : 직사각형(Rectangle), 해밍(Hamming), 해닝(Hanning), 블랙만(Blackman), 바틀렛(Bartlett) 또는 카이저(Kaiser)
트리거 (TRIGGER)
소스 (Source) CH1, CH2, CH3, CH4, EXT TRIG, AC 라인
트리거 모드 (Trigger Mode) 자동(Auto), 일반(Normal), 단일(Single)
트리거 타입 (Trigger Type) 에지(Edge), 펄스 폭(글리치), 비디오, 펄스 런트(Pulse Runt), 상승 및 하강(슬로프), 윈도우, N번째 에지, 로직, 타임아웃, 버스(I²C, SPI, RS232/UART, CAN, LIN)
홀드오프 범위 (Holdoff Range) 100 ns ~ 10 s
커플링 (Coupling) AC, DC, HF
감도 (Sensitivity) 0.3 div ~ 10 div
외부 트리거 (EXT TRIGGER)
범위 (Range) EXT ±2 V ; EXT/5 ±10 V
감도 (Sensitivity) DC ~ 5 MHz EXT : 150 mV ; DC ~ 5 MHz EXT/5 : 750 mV
입력 임피던스 (Input Impedance) 1 MΩ ± 2% ; 15 pF ± 5 pF 병렬
수평 (HORIZONTAL)
타임베이스 범위 (Time Base Range) 500 ps/div ~ 1000 s/div (1-2-5 증가)
프리 트리거 (Pre-trigger) 최대 10 div
포스트 트리거 (Post-trigger) 최대 80,000,000 div
타임베이스 정확도 (Time Base Accuracy) ± 1 ppm, 연간 오차 증가율 약 ± 1 ppm
피크 검출 (Peak Detection) 0.8 ns (일반적)
신호 수집 (SIGNAL ACQUISITION)
실시간 샘플링 레이트 (Real Time Sample Rate) 2.5 GSa/s (절반 채널) [3] ; 1.25 GSa/s (전체 채널)
레코드 길이 (Record Length) 최대 500 Mpts / CH [4]
수집 모드 (Acquisition Mode) 샘플(Sample), 피크(Peak), 고해상도(High Res), 평균(Average), 세분화(Segmentation)
평균 (Average) 4, 16, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 선택 가능
X-Y 모드 (X-Y MODE)
X축 입력 (X-Axis Input) 사용자 정의 (User defined)
Y축 입력 (Y-Axis Input) 사용자 정의 (User defined)
위상 편이 (Phase Shift) 100 kHz에서 ±3도
커서 및 측정 (CURSORS AND MEASUREMENT)
커서 (Cursors) 진폭, 시간, 게이팅 사용 가능 ; FFT [5] ; 단위 : 초(s), Hz (1/s), 위상(degree), 비율(%), FFT Vrms(V), FFTdBVrms(dB), FFT 라디안(RAD), FFT 각도(°)
자동 측정 (Automatic Measurement) 43개 세트 : 주기, 주파수, +폭, -폭, 상승 시간, 하강 시간, 화면 듀티(Scr Duty), +듀티, -듀티, Vavg, Vpp, VRMS, 오버슈트, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, 프리슈트, 표준 편차(Std Dev), +펄스 카운트, -펄스 카운트, 상승 카운트, 하강 카운트, 면적, 주기 면적, 지연(A ↑ -B ↑), 지연(A ↑ -B ↓), 지연(A ↓ -B ↑), 지연(A ↓ -B ↓), 지연(A ↑ -B ↓), 위상(A ↑ -B ↑), 위상(A ↑ -B ↓), 위상(A ↓ -B ↑), 위상(A ↓ -B ↓), 위상(A ↓ -B ↓), FFR(A ↑ -B ↑), FFR(A ↓ -B ↓), LRR(A ↑ -B ↑), LRF(A ↑ -B ↓), LFR(A ↓ -B ↑), LFF(A ↓ -B ↓)
커서 측정 (Cursors Measurement) 수동 모드 : 커서 간 전압 차이(ΔV), 커서 간 시간 차이(ΔT)
추적 모드 : Y축을 고정하여 X 파형 포인트의 전압 및 시간 값을 추적함. 고정된 X축은 Y 파형 포인트의 전압 및 시간 값을 추적함
자동 카운터 (Auto Counter) 6자리, 최소 2 Hz에서 정격 대역폭까지의 범위
제어 패널 기능 (CONTROL PANEL FUNCTION)
오토셋 (Autoset) 단일 버튼으로 수직, 수평 및 트리거 시스템의 모든 채널을 자동 설정 ("오토셋 실행 취소" 기능 포함)
설정 저장 (Save Setup) 10개 세트
파형 저장 (Save Waveform) 사용 가능한 내부 저장 공간 최대 3 GB [6]
기준 파형 저장 (Save Reference Waveform) 100개 세트
AFG 사양 (GDS-2000HG 시리즈)
채널 (Channel) 2
샘플링 레이트 (Sample Rate) 160 MSa/s
수직 분해능 (Vertical Resolution) 14 비트
최대 주파수 (Max. Frequency) 50 MHz
파형 (Waveforms) 정현파(Sine wave), 구형파(Square wave), 램프파(Ramp wave), 펄스파(Pulse wave), 노이즈파(Noise wave), 버터워스(Butterworth), X^2 및 EOG 등 내장 파형 28개
출력 범위 (Output Range) High Z : 2 mVpp ~ 10 Vpp (≤ 10 MHz) ; 2 mVpp ~ 5 Vpp (≤ 50 MHz)
출력 분해능 (Output Resolution) 1 mVpp 또는 5 비트
출력 정확도 (Output Accuracy) ± (설정값의 1 % + 1 mVpp) (일반적인 1 kHz 정현파, 0 V 오프셋)
오프셋 범위 (Offset Range) High Z : ± 5 Vpk - 진폭 Vpp/2 (≤10 MHz) ; ± 2.5 Vpk - 진폭 Vpp/2 (≤50 MHz)
오프셋 분해능 (Offset Resolution) 1 mVpp
사양 (SPECIFICATIONS)
모델 (MODEL) GDS-2254HD/HG GDS-2354HD/HG GDS-2504HD/HG
정현파 (SINE)
주파수 범위 (Frequency Range) 1 µHz ~ 50 MHz
평탄도 (Flatness) ≤ 10 MHz : ± 0.3 dB ; ≤ 50 MHz : ± 0.5 dB
고조파 왜곡 (Harmonic Distortion) 일반값 (0 dBm) ; DC ~ 1 MHz : < -65 dBc ; 1 MHz ~ 50 MHz : < -50 dBc
스표이 (Stray, 비고조파) 일반값 (0 dBm) ; ≤ 10 MHz : < -70 dBc ; > 10 MHz : < -70 dBc + 6 dBc/octave
총 고조파 왜곡 (Total Harmonic Distortion) < 0.2 %, 10 Hz ~ 20 kHz, 1 Vpp
신호 대 잡음비 (S/N Ratio) 40 dB [7]
구형파/펄스 (SQUARE/PULSE)
주파수 범위 (Frequency Range) 구형파 : 1 µHz ~ 20 MHz ; 펄스 : 1 µHz ~ 10 MHz
상승/하강 시간 (Rise/Fall Time) < 15 ns
오버슈트 (Overshoot) < 5 %
듀티 사이클 (Duty Cycle) 구형파 : 50 % ; 펄스 : 0.1 % ~ 99.9 %
최소 펄스 폭 (Min. Pulse Width) ≥ 64 ns
지터 (Jitter) 200 ps +25 ppm
램프파 (RAMP)
주파수 범위 (Frequency Range) 1 µHz ~ 1 MHz
선형성 (Linearity) < 최대 출력의 1 % (일반값 1 kHz, 1 Vpp, 대칭성 50 %)
대칭성 (Symmetry) 0 % ~ 100 %
디스플레이 (DISPLAY)
TFT LCD 타입 (TFT LCD Type) 10.1 인치 , LCD
디스플레이 해상도 (Display Resolution) 1024 수평 × 600 수직 픽셀
보간법 (Interpolation) 자동(Auto), Sin(x)/x, x
파형 디스플레이 (Waveform Display) 점(Dots), 벡터(Vectors), 가변 잔상(1초, 2초, 5초), 무한 잔상(Infinite persistence)
파형 캡처 레이트 (Waveform Capture Rate) 실시간 획득 : 50,000 wfms/s ; 세그먼트 획득 : 500,000 wfms/s [8]
디스플레이 눈금 (Display Graticule) 10 x 18 디비전
디스플레이 모드 (Display Mode) YT, XY
인터페이스 (INTERFACE)
USB 포트 (Usb port) USB 2.0 고속 호스트 포트 X3, USB 2.0 고속 디바이스 포트 X1
이더넷 포트 (Ethernet Port, LAN) RJ45 커넥터 X1, 10/100 Mbps (HP Auto MDIX 지원)
전원 공급 장치 (Power Supply) Type-C 전원 공급 인터페이스 [9]
기타 (MISCELLANEOUS)
다국어 메뉴 (Multi-language Menu) 지원
동작 환경 (Operation Environment) 동작 온도 : 0 °C ~ 40 °C ; 보관 온도 : -20 °C ~ 60 °C ; 상대 습도 ≤ 90 %
선간 전압 범위 (Line Voltage Range) 전원 공급 : AC 100 V ~ 240 VACRMS, 50 Hz ~ 60 Hz ; 소비 전력 : 발전기 미포함 <35 W, 발전기 포함 <50 W
크기 및 무게 (Dimensions & Weight) 325 mm(W) × 209.5 mm(H) × 111.5 mm(D) ; 약 3.2 kg
참고 (NOTE) [1] 500 MHz 대역폭은 다음의 경우에 사용할 수 있습니다: 각 채널 쌍(CH1/CH2 및 CH3/CH4)에서 하나의 채널만 활성화된 경우.
[2] 500 µV/div는 1 mV/div의 디지털 배율입니다.
[3] 4채널 모델로 제한되며, 두 채널의 최대 실시간 샘플링 레이트는 다음 조건 중 하나를 충족해야 합니다: CH1과 CH2 중 하나의 채널만 켜져 있고, CH3과 CH4 중 하나의 채널만 켜져 있는 경우.
[4] 대역폭 350 MHz 및 500 MHz : 단일 채널 모드에서 최대 500 Mpts, 듀얼 채널 모드에서 250 Mpts ; 대역폭 250 MHz : 최대 100 Mpts.
[5] 측정 기능은 커서를 지원하며, 측정 메뉴 설정에서 사용할 수 있습니다.
[6] 최대 100 MB 메모리 길이의 파형 데이터를 내부 메모리에 저장할 수 있습니다. 100 MB를 초과하는 파형 데이터는 외부 USB 드라이브 또는 외장 하드 드라이브에 저장해야 합니다.
[7] 10 MHz, 0 dBm 조건에서 테스트됨.
[8] 테스트 조건: 단일 채널, 1 k 메모리 깊이.
[9] 어댑터 또는 배터리는 12V 핸드셰이크 프로토콜을 지원해야 하며, 전력 요구 사항은 48W입니다. 사양은 사전 통지 없이 변경될 수 있습니다. S-2000HD/HGDB1H
제품 구성 및 액세서리 안내

기본 액세서리

  • 전원 코드 x 1, USB 케이블 x 1, BNC 케이블 x 1 (GDS-2254HG, GDS-2354HG, GDS-2504HG)
  • 패시브 프로브 (채널당 1개 제공, 250 MHz 및 350 MHz 모델은 350 MHz 프로브 제공; 500 MHz 모델은 500 MHz 프로브 제공)

옵션 액세서리

  • GCP-300 : 300 kHz / 200 A 전류 프로브
  • GCP-500 : 500 kHz / 150 A 전류 프로브
  • GCP-530 : 50 MHz / 50 A 전류 프로브
  • GCP-0275 : 2 MHz / 750 A 전류 프로브
  • GCP-0550 : 5 MHz / 500 A 전류 프로브
  • GCP-1000 : 1 MHz / 70 A 전류 프로브
  • GCP-1030 : 100 MHz / 50 A 전류 프로브
  • GCP-2525 : 25 MHz / 250 A 전류 프로브
  • GDP-025 : 25 MHz 고전압 차동 프로브
  • GDP-050 : 50 MHz 고전압 차동 프로브
  • GDP-100 : 100 MHz 고전압 차동 프로브
  • GDP-1020P : 1 GHz 고주파 차동 프로브
  • GDP-2035H : 200 MHz 고전압 차동 프로브
  • GTL-110 : 테스트 리드, BNC-BNC 커넥터
  • GTL-246 : USB 2.0 케이블, A-B 타입, 1800 mm
  • GTP-033A : 35 MHz 1:1 패시브 프로브
  • GTP-350A-2 : 350 MHz (10:1/1:1) 스위칭 패시브 프로브, BNC(P/M)

무료 다운로드

  • PC Software : OpenWave 소프트웨어
  • Driver : LabView 드라이버



목록보기
