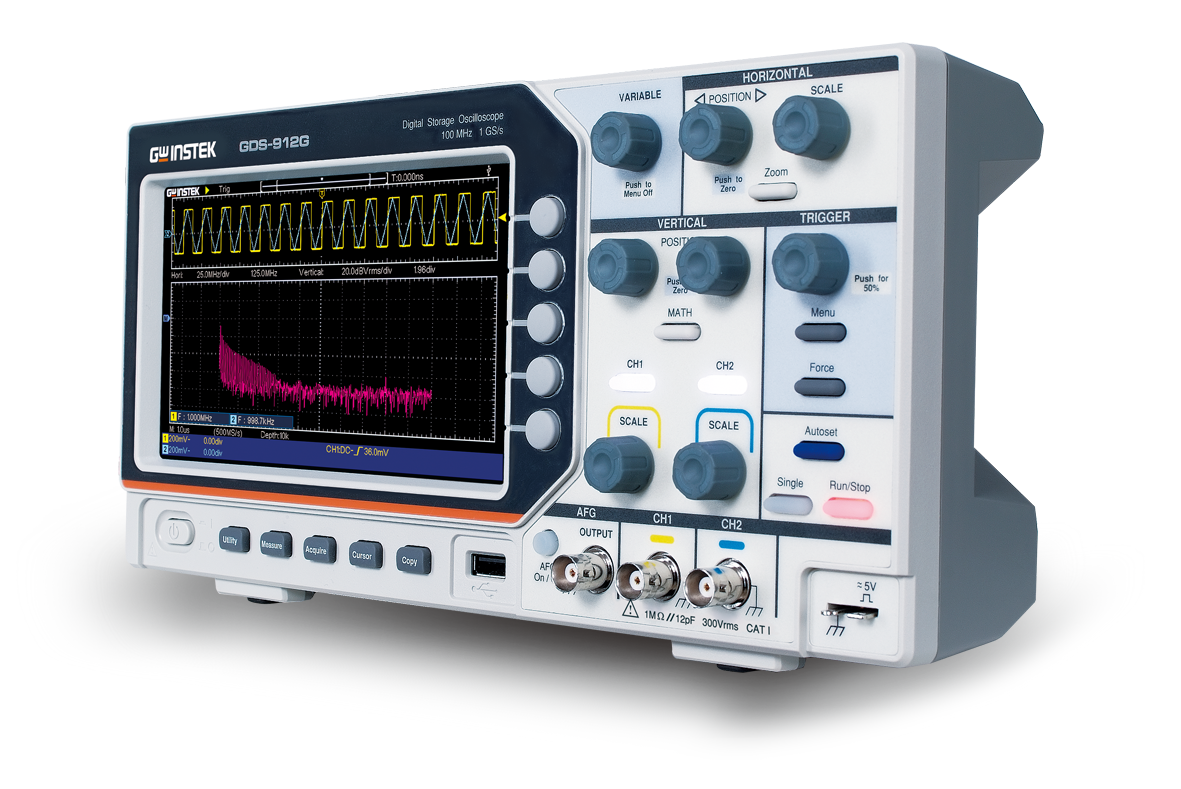

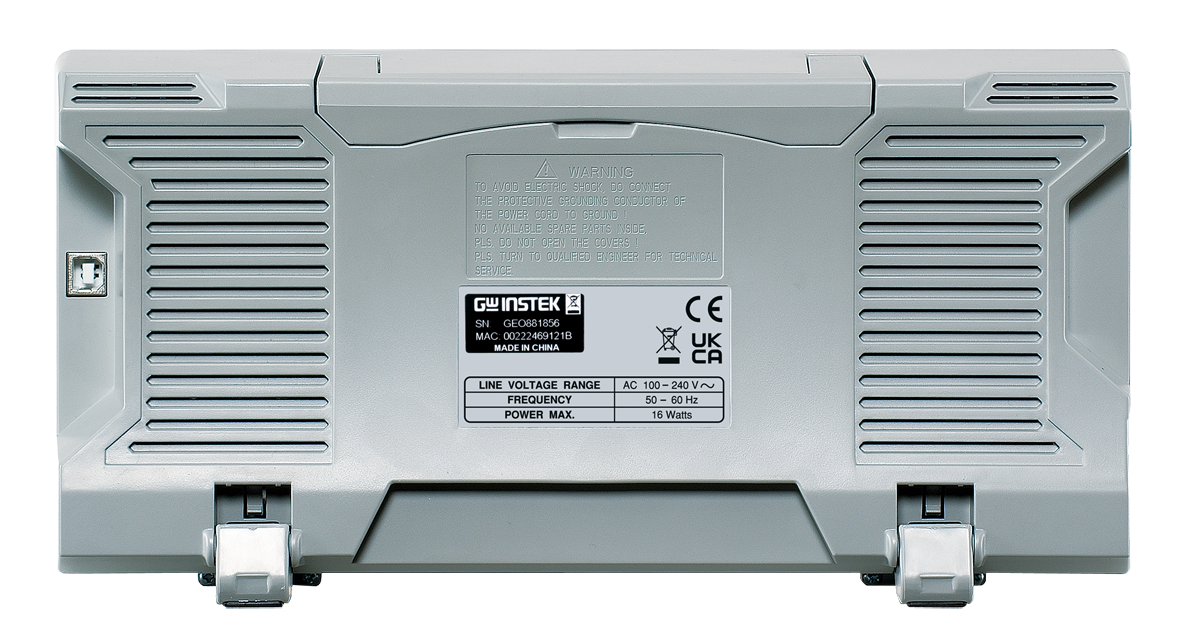

GDS-900 디지털 메모리 오실로스코프

  • 대역폭: 100 MHz
  • 샘플링 속도: 1 GS/s
  • 채널: 2 채널
  • 상승 시간(Rise Time): ≤ 3.5 ns
  • 대역폭 제한: 20 MHz
  • 수직 해상도(A/D): 8비트
  • 최대 입력 전압: ≤ 300 Vrms
  • 시간축 범위 (s/div): 2 ns/div ~ 1000 s/div
  • 메모리 깊이: 20M
  • 디스플레이 타입: 7인치 (800×480) LCD
  • 통신 포트: USB 2.0 Host / Device
  • 파형 발생기: 25 MHz (GDS-912G 전용)
  • 표준 파형: 사인파, 구형파, 램프파, 펄스파, 임의파형 (GDS-912G 전용)
 온라인 견적요청

제품 개요 (Product Overview)

신제품 GDS-912 / GDS-912G는 다음과 같은 특징을 갖습니다:
- 최대 샘플링 속도 1 GS/s 및 채널당 20 Mpts 메모리 깊이로 장시간 과도 현상 캡처에 유리합니다.
- GDS-912G는 표준 25 MHz 임의파형발생기(AFG)를 포함합니다.
- 30가지 자동 측정 파라미터, FFT(6개의 윈도우 타입), 커서 RMS, +PulseCount 등 응용 측정 기능을 제공합니다.

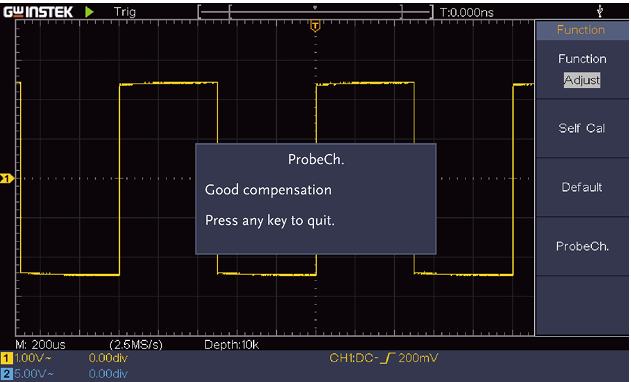

- 패시브 프로브 보상 검사 기능과 자동 신호 판별 및 2단계 자동 설정 메뉴를 제공하여 측정 정확성과 사용 편의성을 높였습니다.

주요 사양 및 기능 (Main Specifications & Features)

- 채널당 20 Mpts 메모리 깊이​



- GDS-912G는 표준 25 MHz AFG 포함

​



- 30개의 자동 파형 측정 항목 지원，커서 RMS, Area(적분) 기능, +PulseCount, RiseEdgeCnt, FallEdgeCnt 등 카운팅 기능​

​

- 6자리 하이-정밀 주파수 카운터(하드웨어 카운터)

​

- 2048점 FFT 주파수 도메인 표시 및 6개 윈도우 타입(Hamming, Rectangular, Blackman, Hanning, Kaiser, Bartlett)

​

- 10개 국어 지원

​

- 향상된 AutoSet 기능
​

- 연결된 프로브 자동 검사



자사 제품과의 비교 (Comparison)

항목

GDS-912 / GDS-912G

비교 제품

대역폭

100 MHz

100 MHz

채널

2CH + AFG

2CH + EXT

메모리 깊이

20 M

10 M

샘플링 속도

1 GS/s (채널당)

1 GS/s (단일 채널)

수직 해상도

8비트

8비트

최대 입력 전압

300 Vrms

300 Vrms

시간축 범위

2 ns/div ~ 1000 s/div

5 ns/div ~ 100 s/div

디스플레이

7인치 (800×480)

7인치 (800×480)

크기 (mm)

301 × 70 × 152

380 × 127.3 × 208

무게

1.1 kg

2.8 kg





제어판 및 디스플레이 (Control Panel & Display)

Autoset(오토셋) : 버튼 하나로 수직, 수평 및 트리거 시스템 자동 설정(취소 가능)
설정 저장: 8개 세트
파형 저장: 16개
파형 표시 모드: 점(Dots), 벡터(Vectors), 가변 페이시스(1s,2s,5s), 무한 지속
그리드: 8 x 15 divisions
표시 모드: Y-T 및 X-Y

인터페이스 (Interface)

USB 2.0 Host/Device 지원(동시 사용 불가)

Host 모드: Mass Storage Class (FAT16/32) 지원,

Device 모드: USBTMC Class 지원

출시일 및 서비스 정책 (Launch & Service Policy)

출시일: 2025년 7월 15일(유통사 공지 및 글로벌 발표)
GDS-912 및 GDS-912G는 글로벌 3년 보증을 제공합니다.

제품 관련 질문은 대만 본사 유지보수 센터로 문의하시기 바랍니다. (Email: marketing@goodwill.com.tw)

스팩

모델

GDS-912 / GDS-912G

대역폭

100 MHz

채널 수

2

대역폭 제한

20 MHz

계산된 상승 시간

3.5 ns (계산값)

수직 감도

분해능

2 mV/div ~ 10 V/div (8비트)

입력 결합

AC, DC, GND

입력 임피던스

1 MΩ ±2% , 병렬 시 12 pF ±5 pF

DC 게인 정확도

±3%

극성

Normal & Invert

최대 입력 전압

300 Vrms

오프셋 범위

±1 V (2 mV/div~100 mV/div), ±60 V (200 mV/div~10 V/div)

파형 연산 기능

＋, －, ×, ÷, FFT

트리거

트리거 소스

CH1, CH2

트리거 모드

Auto, Normal, Single

트리거 유형

Edge, Video(NTSC, PAL, SECAM), ALT

Holdoff 범위

100 ns ~ 10 s

트리거 결합

AC, DC

트리거 감도

1 div

시간축

시간축 범위

2 ns/div ~ 1000 s/div (1-2-5 단계)

프리-트리거

레코드 길이 / 2

포스트-트리거

레코드 길이 / 2

시간축 정확도

±100 ppm

실시간 샘플링 속도

최대 1 GS/s

메모리 깊이

20 Mpts / CH

획득 모드

Normal, Peak detect, Average, Single

피크 검출

2.5 ns

평균 모드

4, 16, 64, 128 선택 가능

X-Y 모드

X축

CH1

Y축

CH2,

위상차

±3°

커서 및 측정

커서

△V, △T, 자동 커서

자동 측정

주기, 주파수, 평균, PK-PK, RMS, Max, Min, Top, Base, 진폭, Overshoot, Preshoot, Rise/Fall Time, +PulseWidth, -PulseWidth, 듀티사이클(+/-), 지연 A→B(Rise/Fall), Cycle RMS, Cursor RMS, Screen Duty, 위상, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, Cycle Area

제어판 및 기능

Auto Counter

가능

AutoSet

원버튼, 자동설정 및 트리거추가 가능

설정 저장

8개

파형 저장

16개

디스플레이 TFT LCD

크기

7인치

해상도

800×480

보간

sin(x)/x

파형 표시

점/벡터 표시, 가변 지속(1s, 2s, 5s, 무한)

구획

8×15

모드

Y-T 및 X-Y

인터페이스

USB 2.0 Host/Device (동시 사용 불가), Host: Mass Storage(FAT16/32), Device: USBTMC

AFG 사양 (912G 전용)

채널

1채널, , 14비트, 최대 25 MHz, 표준 파형:, 내장 ARB:

샘플링 속도

125 MSa/s

분해능

14 bit

대영폭

25MHz

표준 파형

Sine, Square, Ramp, Pulse, Arbitrary

ARB 파형

Sinc, Exponential Rise/Decay, Gaussian 등 16종 이상

AFG 출력 범위

0.05 Vpp ~ 3 Vpp (50Ω)

AFG 출력 분해능

1 mV,

AFG 출력 정확도

±(설정의 1%+1 mVpp)(typ)

AFG 오프셋

±(3 V – 진폭 Vpp/2)

AFG 오프셋 분해능

±(설정의 1%+1 mV+진폭 Vpp*0.5%)

파형

사인파 범위

0.1 Hz ~ 25 MHz, 평탄도: ≤10 MHz ±0.3 dB, 10~25 MHz ±0.5 dB

사인 왜곡

고조파 왜곡 -35 dBc, 비고조파 성분 -40 dBc, THD 0.8%, S/N 50 dB

사각/펄스

주파수 0.1 Hz~5 MHz, 상승/하강 <30 ns/ >12 ns, 오버슈트 <5%, 듀티사이클 0.4%~99.6%, 최소 펄스폭 100 ns, 지터 ±100 ppm

램프

주파수 0.1 Hz~1 MHz, 선형성 <2%(typ 1 kHz, 1 Vpp), 대칭도 0~100%

기타

언어

다국어 메뉴 지원 (10개국어)

작동 환경

온도 0~40℃, 습도 ≤90% RH

소비전력

약 16 W

크기/무게

301(W) × 152(H) × 70(D) mm ; 약 1.1 kg






기본 액세서리 (Standard Accessories)

전원 코드

1개

BNC 케이블

1개 (GDS-912G 전용)

USB 케이블

1개

스위칭형 수동 프로브 (10:1 / 1:1)

100 MHz, GDS-900 시리즈용, 2개

선택 액세서리 (Optional Accessories)

GAK-003

50 Ω 임피던스 어댑터

GTL-246

USB 케이블, USB 2.0, A-B 타입, 1200 mm

GCP-300

300 kHz / 200 A 전류 프로브

GCP-530

50 MHz / 30 A 전류 프로브

GCP-500

500 kHz / 150 A 전류 프로브

GCP-1030

100 MHz / 30 A 전류 프로브

GCP-1000

1 MHz / 70 A 전류 프로브

GTP-033A

오실로스코프 프로브, 35 MHz

수동 프로브

1:1, BNC (P/M)

GCP-206P

전류 프로브 전원 공급 장치 (2채널 입력)

GCP-425P

전류 프로브 전원 공급 장치 (4채널 입력)

GDP-025

25 MHz 고전압 차동 프로브

GDP-050

50 MHz 고전압 차동 프로브

GDP-100

100 MHz 고전압 차동 프로브

GCP-0275

2 MHz / 750 A 전류 프로브

GCP-0550

5 MHz / 500 A 전류 프로브

GCP-2525

25 MHz / 250 A 전류 프로브

GTP-100B-4

100 MHz (10:1 / 1:1) 스위칭형 수동 프로브







주문정보

GDS-912

100 MHz 디지털 메모리 오실로스코프

견적문의

GDS-912G

100 MHz 디지털 메모리 오실로스코프, 25MHz 신호발생기

견적문의
