> 전원공급기 > DC 전원공급기 GWINSTEK DC 전원공급기 GPP 시리즈
- 다채널 프로그래머블 리니어 DC 전원공급기
- 출력 채널 : 1/2/3/4CH
- 출력 전압 : 0~32V / 0~60V
- 출력 전류 : 0~3A / 0~6A
- 출력 전력 : 217W / 385W(GPP-3060/6030)
- 부하 기능 : CV / CC / CR 모드
- 인터페이스 : (기본) USB/RS-232/LAN(385W모델), (공장옵션) LAN/GPIB+LAN
온라인 견적요청
GW Instek의 GPP-시리즈(GPP-Series)는 최대 출력 217W를 지원하는 고성능 멀티 채널 프로그래머블 DC 전원 공급 장치입니다. 본 차세대 시리즈는 하드웨어 제어 방식의 정밀한 업그레이드와 다각적인 안전 시스템 설계를 결합하여, 사용자가 요구하는 정밀 테스트 환경 및 장시간 연속 가동이 필수적인 핵심 애플리케이션에 완벽하게 대응합니다.
GPP-시리즈는 연구원 및 엔지니어들의 세부적인 사양 요구 사항에 맞추어 총 4가지의 유연한 맞춤형 모델인 GPP-1326, GPP-2323, GPP-3323, GPP-4323으로 세분화되어 공급됩니다. 신뢰성 높은 고품질 설계 표준을 바탕으로 개발되어 전자 장치 R&D 연구소, 엄격한 제품 품질 검사(QA), 대학 및 교육 기관의 실험실, 대규모 생산 라인의 상용 제품 테스트 등 광범위한 테스트 시나리오에서 가장 안정적인 전력 공급 솔루션을 제공합니다.

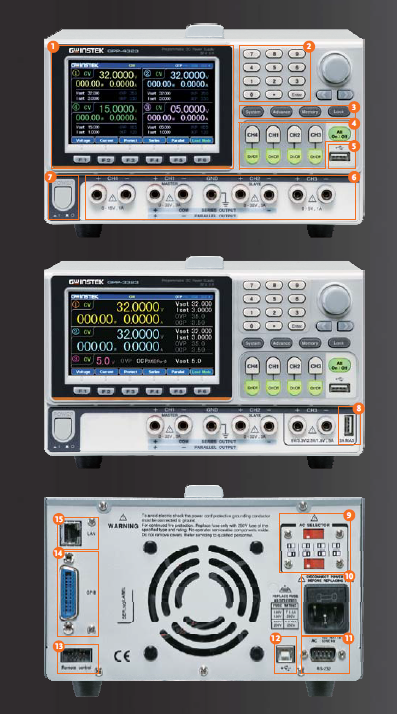

| 번호 | 전면 패널 하드웨어 명칭 | 번호 | 후면 패널 하드웨어 명칭 |
|---|---|---|---|
| 1 | 4.3인치 TFT LCD 디스플레이 | 9 | AC 전압 선택 스위치 |
| 2 | 키패드 (숫자 패드) | 10 | AC 입력 소켓 및 라인 퓨즈 |
| 3 | 기능 선택 키 (Function Keys) | 11 | RS-232 포트 |
| 4 | 채널별 독립 출력 제어 버튼 | 12 | USB Device 포트 |
| 5 | USB Host 단자 (데이터 저장용) | 13 | 외부 I/O 포트 (Ext I/O) |
| 6 | 전면 출력 터미널 (CH1~CH4) | 14 | GPIB 포트 (옵션 사양) |
| 7 | 메인 전원 버튼 (Power Button) | 15 | LAN 포트 (옵션 사양) |
| 8 | USB 전용 출력 단자 (GPP-3323 전용) | ※ 기본 표준 인터페이스: RS-232, USB, Ext I/O | |
GPP-시리즈는 최소 1개 채널에서 최대 4개 채널까지 모델별 맞춤 출력 환경을 제공합니다. 이를 통해 각 채널 간 전원 유입에 따른 상호 간섭이나 역전류 노이즈를 근본적으로 차단하며, 장치 내 결선 전환 메커니즘을 내장하여 복잡한 외부 배선 없이 정밀한 전력을 타겟 기기에 유연하게 인가할 수 있습니다.
| 모델명 (Model) | 출력 채널 수 | 채널 1 (CH1) | 채널 2 (CH2) | 채널 3 (CH3) | 채널 4 (CH4) |
|---|---|---|---|---|---|
| GPP-1326 | 1개 채널 | 0 ~ 32V / 0 ~ 6A | - | - | - |
| GPP-2323 | 2개 채널 | 0 ~ 32V / 0 ~ 3A | 0 ~ 32V / 0 ~ 3A | - | - |
| GPP-3323 | 3개 채널 | 0 ~ 32V / 0 ~ 3A | 0 ~ 32V / 0 ~ 3A | 1.8V/2.5V/3.3V/5V (5A) | - |
| GPP-4323 | 4개 채널 | 0 ~ 32V / 0 ~ 3A | 0 ~ 32V / 0 ~ 3A | 0 ~ 5V / 0 ~ 1A | 0 ~ 15V / 0 ~ 1A |
| 탑재 기능 명칭 | 채널 1 (CH1) | 채널 2 (CH2) | 채널 3 (CH3) | 채널 4 (CH4) |
|---|---|---|---|---|
| 시퀀셜 출력 기능 (Sequence Output) | 지원 (✓) | 지원 (✓) | 미지원 | 미지원 |
| 전자 부하 기능 (CC, CV, CR 모드) | 지원 (✓) | 지원 (✓) | 미지원 | 미지원 |
| 출력 지연 기능 (Output Delay) | 지원 (✓) | 지원 (✓) | 미지원 | 미지원 |
| 출력 모니터링 기능 (Output Monitor) | 지원 (✓) | 지원 (✓) | 지원 (✓) ※ 단, GPP-3323의 CH3은 제외 | |
| 출력 레코더 기능 (Output Recorder) | 지원 (✓) | 지원 (✓) | 지원 (✓) ※ 단, GPP-3323의 CH3은 제외 | |
| 패널 설정 저장/불러오기 (Save/Recall) | 지원 (✓) | 지원 (✓) | 지원 (✓) | 지원 (✓) |
- 정밀한 전력 제어 및 고해상도 구현: 1mV / 0.1mA의 고정밀 프로그램 설정 분해능과 0.1mV / 0.1mA의 정밀한 판독(Readback) 분해능을 제공하여 안정적인 출력을 확보하고 가혹한 테스트 환경에서도 데이터의 신뢰성을 극대화합니다.
- 자동 내부 결선 직렬/병렬 트래킹 기능 탑재: CH1과 CH2는 복잡한 외부 배선 없이 전면 조작 및 내부 회로 제어를 통해 직렬(최대 64V/3A) 또는 병렬(최대 32V/6A) 전환이 유연하게 이루어집니다.
- 최적의 저노이즈 및 고성능 복구 특성: 350µVrms / 2mArms 이하의 탁월한 로우 리플 노이즈 특성과 50µs 이하의 초고속 과도 복구 응답 시간 사양을 갖추어 고도로 정밀한 계측 품질을 제공합니다.
- 지능형 온도 제어 팬 장착: 내부 전력 소자의 발열 상태에 따라 팬 회전 속도를 자동으로 유연하게 조절해 주므로 기기의 불필요한 고속 팬 구동 소음을 획기적으로 차단합니다.

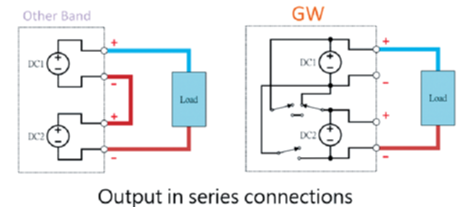

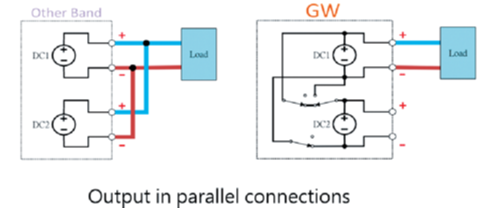

채널 1(CH1)과 채널 2(CH2)를 직렬 또는 병렬로 연동하여 사용할 때, 외부에서 번거롭게 별도의 추가 배선을 연결할 필요가 전혀 없습니다. 전면 조작을 통해 기기 내부 회로에서 자동으로 결선을 전환하므로, 동작 절차가 간편할 뿐만 아니라 외부 케이블 오차 없는 극도로 안정적인 출력을 보장합니다. 타사 브랜드처럼 지나치게 길거나 얇은 외부 배선을 사용할 때 일어날 수 있는 전압/전류 측정 오차 문제를 근본적으로 방지합니다.

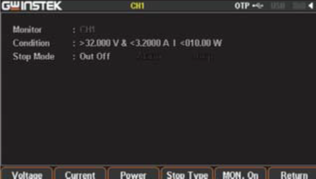

작업자의 요구 사항에 맞추어 실시간 전력 상태 정보에 대한 감시 조건을 자유롭게 설정할 수 있습니다. 출력 도중 전압, 전류, 전력 값이 사용자가 입력한 임계 기준보다 크거나 작아지는 순간, 그리고 AND / OR 논리 조건이 충족될 때 경고 알람음을 울리거나 전원 출력을 즉시 차단(Stop Mode)하여 피측정물(DUT)을 완벽하게 보호합니다.

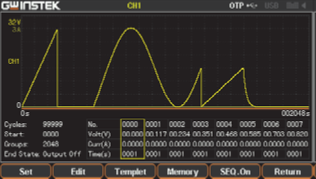

채널 1과 채널 2에서 사용자가 원하는 전력 출력 파형을 정밀하게 직접 편집하고 구동할 수 있습니다. 시간에 따라 변화하는 정전압(CV) 또는 정전류(CC) 부하 파형을 지정하여 직렬 전력 인가 테스트 및 동적 부하 시뮬레이션 평가를 손쉽게 가동할 수 있습니다. 최대 2,048개 스텝 포인트까지 연동 편집이 가능하며, 각 포인트의 유지 시간은 1초에서 300초까지 자유롭게 세팅할 수 있습니다. 또한 복잡한 편집 과정을 단순화하기 위해 자주 사용하는 8가지 표준 파형 템플릿(Sine, Pulse, Ramp, Stair Up, Stair Dn, Stair UpDn, Exp Rise, Exp Fall)을 시스템 내부에 기본 탑재했습니다.
설계된 안전 보호 시스템인 과전압 보호(OVP), 과전류 보호(OCP), 과온도 보호(OTP) 메커니즘이 소프트웨어가 아닌 완전히 독립된 하드웨어 내부 아날로그 회로망을 통해 직접 수행됩니다. 이에 따라 소프트웨어 방식의 보호 기능을 채택한 타사 경쟁 제품 대비 압도적으로 빠른 초고속 응답 속도를 자랑합니다. 피측정물(DUT)의 전압이 임계 도달 범위를 상회하는 돌발 과도 서지가 검출되는 즉시, 극히 짧은 순간(OVP 반응 시간 45ms 이하) 안에 전력 공급을 즉각 컷오프하여 시료의 파손을 예방합니다.
채널 1과 채널 2는 전력 출력(Power Supply) 모드뿐만 아니라 전력을 능동적으로 흡수하여 소모하는 전자 부하(DC Load) 기능을 복합 내장하고 있습니다. 단 한 대의 전원 공급 장치 배치를 통해, 하나의 채널은 전력을 정상 공급하는 전원 공급 장치로 쓰고, 다른 채널은 피측정물(DUT)의 전력을 소비하는 전자 부하 장치로 할당할 수 있어 추가 부하 계측기 도입 비용 없이 배터리의 기초적인 충전 및 방전 사이클 성능 검증 테스트를 원스톱으로 충족합니다. 최대 32V 정전압 부하(CV), 최대 3.2A 정전류 부하(CC), 최대 1kΩ 정잔류 저항 부하(CR) 모드를 지원합니다.
전면 패널의 전압 및 전류 설정 파라미터 값을 그대로 유지한 상태에서, 전원이 켜지거나(On) 꺼지는(Off) 물리적 타이밍 시간 길이를 정밀하게 편집 및 제어할 수 있는 타이밍 파형 설계 환경을 제공합니다. 사용자의 간편한 조작 편의성을 도모하기 위해 3가지 지연 모드 프리셋(고정 시간: Fixtime, 점진 증가: Increase, 점진 감소: Decline)을 지연 출력 내부에 기본 지원하여 원하는 정밀 타이밍 시뮬레이션을 신속하게 구축할 수 있습니다.

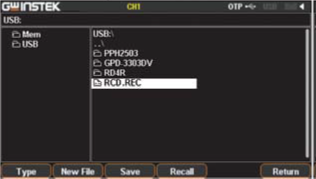

테스트 전 과정에서 실시간으로 발생하는 전압 및 전류 파라미터 측정값을 장치 내부 메모리에 세밀하게 누적 기록(Data logging)합니다. 데이터 획득 샘플링 주기는 최소 1초 단위부터 최대 300초 간격까지 부하 조건에 맞춰 가변 지정할 수 있으며, 기록된 계측 데이터 정보는 기기 내부 스토리지 또는 전면 외부 USB 플래시 드라이브에 .REC 혹은 일반 엑셀 분석용 .CSV 파일 포맷으로 직접 저장 및 내보내기가 가능하여 추후 정밀한 신뢰성 분석을 이어갈 수 있습니다.
| 모델명 (MODEL) | GPP-4323 | GPP-3323 | GPP-2323 | GPP-1326 |
|---|---|---|---|---|
| 출력 정격 (OUTPUT RATING) | ||||
| 채널 수 (Total Channel) | 4 | 3 | 2 | 1 |
| 전압/전류 범위 - 제1채널 (CH1) |
0 V ~ 32 V / 0 A ~ 3 A | 0 V ~ 32 V / 0 A ~ 3 A | 0 V ~ 32 V / 0 A ~ 3 A | 0 V ~ 32 V / 0 A ~ 6 A |
| 전압/전류 범위 - 제2채널 (CH2) |
0 V ~ 32 V / 0 A ~ 3 A | 0 V ~ 32 V / 0 A ~ 3 A | 0 V ~ 32 V / 0 A ~ 3 A | - |
| 전압/전류 범위 - 제3채널 (CH3) |
0 V ~ 5 V / 0 A ~ 1 A | 1.8V / 2.5V / 3.3V / 5.0V, 5A | - | - |
| 전압/전류 범위 - 제4채널 (CH4) |
0 V ~ 15 V / 0 A ~ 1 A | - | - | - |
| 직렬 트래킹 전압 (Series) | 0 V ~ 64 V | 0 V ~ 64 V | 0 V ~ 64 V | - |
| 병렬 트래킹 전류 (Parallel) | 0 A ~ 6 A | 0 A ~ 6 A | 0 A ~ 6 A | - |
| 정전압 동작 특성 (CONSTANT VOLTAGE OPERATION) | ||||
| 선로 변동률 (Line Regulation) | ≤ 0.01% + 3 mV | |||
| 부하 변동률 (Load Regulation) | ≤ 0.01% + 3 mV (정격 전류 ≤ 3 A 기준) / ≤ 0.02% + 5 mV (정격 전류 > 3 A 기준) | |||
| 리플 및 노이즈 (5 Hz ~ 1 MHz) | ≤ 350 μVrms | ≤ 350 μVrms | ≤ 350 μVrms | ≤ 500 μVrms |
| 회복 시간 (Recovery Time) | ≤ 50 μs | ≤ 50 μs | ≤ 50 μs | ≤ 100 μs |
| 정전류 동작 특성 (CONSTANT CURRENT OPERATION) | ||||
| 선로 변동률 (Line Regulation) | ≤ 0.2% + 3 mA | |||
| 부하 변동률 (Load Regulation) | ≤ 0.2% + 3 mA | |||
| 리플 및 노이즈 (Ripple & Noise) | ≤ 2 mArms | ≤ 2 mArms | ≤ 2 mArms | ≤ 4 mArms |
| 설정 분해능 (PROGRAMMING RESOLUTION) | ||||
| 전압 분해능 (Voltage) | 1 mV | 1 mV | 1 mV | 1 mV |
| 전류 분해능 (Current) | 0.1 mA | 0.1 mA | 0.1 mA | 0.2 mA |
| 트래킹 모드 연동 특성 (TRACKING OPERATION CH1/CH2) | ||||
| 트래킹 오차 (Tracking Error) | ≤ 0.1% + 10 mV of Master (0-32V, 무부하 기준 / 부하 인가 시 부하변동률 ≤ 100 mV 추가) | |||
| 병렬 선로 변동률 (Line) | ≤ 0.01% + 3 mV | |||
| 병렬 부하 변동률 (Load) | ≤ 0.01% + 3 mV (정격 ≤ 3 A) / ≤ 0.02% + 5 mV (정격 > 3 A) | |||
| 직렬 선로 변동률 (Line) | ≤ 0.01% + 5 mV | |||
| 직렬 부하 변동률 (Load) | ≤ 100 mV | |||
| 트래킹 리플 및 노이즈 | ≤ 1 mVrms (5 Hz ~ 1 MHz 대역) | |||
| 디스플레이 측정 분해능 (METER RESOLUTION) | ||||
| 전압 측정 분해능 (Voltage) | 0.1 mV | 0.1 mV | 0.1 mV | 0.1 mV |
| 전류 측정 분해능 (Current) | 0.1 mA | 0.1 mA | 0.1 mA | 0.2 mA |
| 설정 정확도 - 전압 (Setting) | ≤ ±(0.03% of reading + 10 mV) | |||
| 설정 정확도 - 전류 (Setting) | ≤ ±(0.30% of reading + 10 mA) | |||
| 읽기 정확도 - 전압 (Readback) | ≤ ±(0.03% of reading + 10 mV) | |||
| 읽기 정확도 - 전류 (Readback) | ≤ ±(0.30% of reading + 10 mA) | |||
| 시스템 종합 사양 및 물리 규격 (GENERAL SPECIFICATIONS) | ||||
| 원격 제어 인터페이스 | 기본 탑재: RS-232, USB (CDC), Ext I/O / 제조사 옵션: LAN, GPIB+LAN | |||
| 입력 전원 사양 (Power Input) | AC 100 V / 120 V / 220 V / 230 V ± 10%, 50/60 Hz | |||
| 최대 소비 전력 (Consumption) | 900 VA, 680 W | |||
| 외형 치수 (Dimensions) | 213 mm (W) x 145 mm (H) x 312 mm (D) | |||
| 제품 본체 무게 (Weight) | 약 7.5 kg (Approx. 7.5 kg) | |||
|
기본 액세서리 | |
|
사용 설명서 x 1, 전원 코드 x 1 | |
|
GPP-1326 |
테스트 리드GTL-104A x 1, GTL-105A x 1 |
|
GPP-2323 |
테스트 리드GTL-104A x 2 |
|
GPP-3323 |
테스트 리드GTL-104A x 3 |
|
GPP-4323 GPP-3060 GPP-6030 GPP-3650 |
테스트 리드GTL-104A x 2, GTL-105A x 2 테스트 리드GTL-104A x 3 테스트 리드GTL-104A x 3 테스트 리드GTL-104A x 3 |
|
옵션 액세서리 | |
|
GTL-246 GRA-437-E GRA-437-J GPIB LAN GPIB + LAN |
USB 케이블 랙 마운트 키트 (EIA), 19인치, 3U사이즈 랙 마운트 키트 (JIS), 19인치, 3U사이즈 GPP-3060/6030 공장옵션 GPP-1326/2323/3323/4323 공장옵션 GPP-1326/2323/3323/4323 공장옵션
|
|
주문 정보 | ||
|
GPP-1326 |
217W 1채널프로그래머블 리니어 DC 전원 공급기(1mV/0.1mA 분해능) |
견적문의 |
|
GPP-2323 |
217W 2채널프로그래머블 리니어 DC 전원 공급기(1mV/0.1mA 분해능) |
견적문의 |
|
GPP-3323 |
217W 3채널프로그래머블 리니어 DC 전원 공급기(1mV/0.1mA 분해능) |
견적문의 |
|
GPP-4323 GPP-3060 GPP-6030 GPP-3650 |
217W 4채널프로그래머블 리니어 DC 전원 공급기(1mV/0.1mA 분해능) 385W 3채널프로그래머블 리니어 DC 전원 공급기(1mV/0.1mA 분해능) 385W 3채널프로그래머블 리니어 DC 전원 공급기(1mV/0.1mA 분해능) 385W 3채널프로그래머블 리니어 DC 전원 공급기(1mV/0.1mA 분해능) |
견적문의 견적문의 견적문의 견적문의 |
|
옵션 액세서리 | ||
|
GTL-246 GRA-437-E GRA-437-J |
USB 케이블 랙 마운트 키트 (EIA), 19인치, 3U사이즈 랙 마운트 키트 (JIS), 19인치, 3U사이즈 |
견적문의 견적문의 견적문의 |
