> > GWINSTEK PEL-500 시리즈
- 프로그래머블 벤치탑 DC 전자부하, PEL-500
- 입력 채널 : 1CH
- 입력 전압 : 80V/500V
- 입력 전력 : 250W~700W
- 인터페이스 : RS232, USB
온라인 견적요청

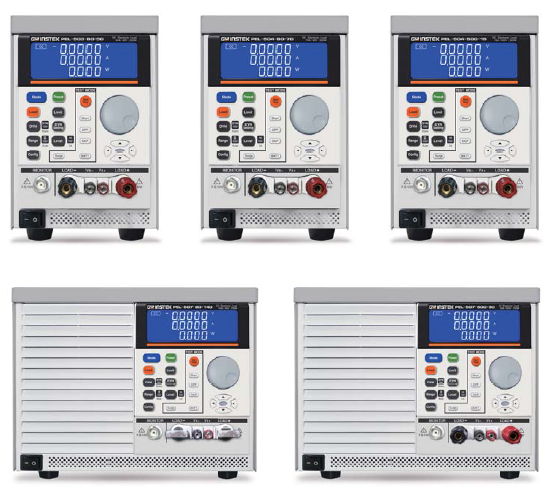

GW Instek의 PEL-500 시리즈는 독립형(Stand-alone) 단일 채널 프로그래머블 DC 전자부하(DC Electronic Load)로, 250W부터 700W까지의 전력 사양과 80V/500V 전압 사양을 아우르는 5가지 라인업으로 구성되어 있습니다. 직관적인 전면 디스플레이와 조작 패널을 갖추어 연구개발(R&D), 품질 관리(QC), 생산 라인 검증 및 ATE 자동화 시스템에 최적화되어 있습니다.
CC, CR, CV, CP 및 Dynamic 모드를 기본 지원하며, 고정밀 5디지트 전압/전류/전력 동시 계측 미터, 배터리 방전 분석 기능, 부팅 및 핫플러그 과도 전류를 재현하는 서지(Surge) 시험, 그리고 OCP/OPP 자동화 시험 기능을 탑재하여 뛰어난 시험 신뢰성과 편의성을 제공합니다.
| 모델명 | 동작 전압 | 소비 전류 | 정격 전력 |
|---|---|---|---|
| PEL-503-80-50 | 80 V | 50 A | 250 W |
| PEL-504-80-70 | 80 V | 70 A | 350 W |
| PEL-504-500-15 | 500 V | 15 A | 350 W |
| PEL-507-80-140 | 80 V | 140 A | 700 W |
| PEL-507-500-30 | 500 V | 30 A | 700 W |

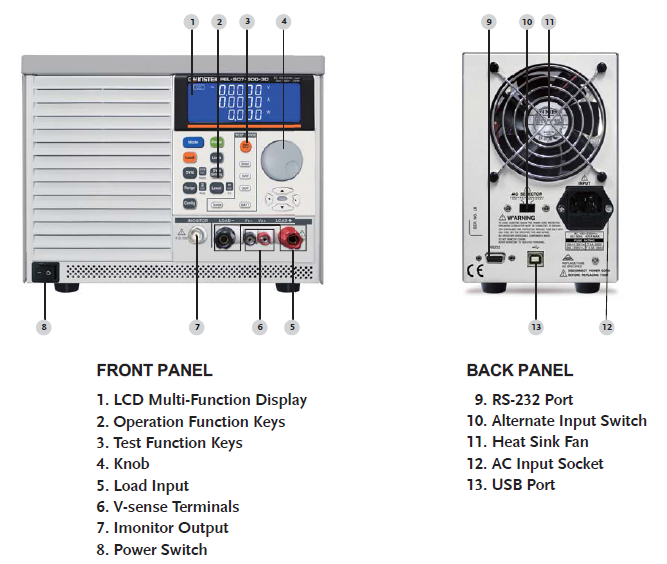

전원 공급 장치와 2차전지의 전기적 신뢰성 평가를 손쉽게 수행할 수 있도록 다채로운 하드웨어 보호 회로 및 자동 판정 알고리즘을 기본 내장하고 있습니다.
- 정밀 5디지트 동시 계측 LCD: 전압(V), 전류(A), 전력(W)을 하나의 대형 LCD 화면에서 동시에 실시간 모니터링할 수 있으며, 전압 극성 표기(+, -)를 사용자 설정할 수 있습니다.
- 단락(Short) 및 과전류/과전력(OCP/OPP) 자동 시험: 복잡한 수동 조작 없이 피시험기(DUT)의 보호 차단 동작점을 자동으로 스캔하고 판정하여 시험 시간을 크게 단축합니다.
- 부팅 오버슈트 및 핫플러그 서지(Surge) 시험: 기동 시 유입되는 순간 대전류 및 부하 연결 시 발생하는 과도 서지 전류(10~1000ms, 1~5스텝)를 정밀 모사합니다.
- 종합 배터리 방전 시험(Battery Discharge Test): 방전 종지 전압(Vbatt), 누적 방전 용량(Ah, Wh), 차단 시간(Time) 조건을 유연하게 지정하여 과방전 위험 없는 평가를 수행합니다.
- 프로그래머블 로딩/언로딩 전압 및 GO/NG 판정: DUT의 출력 전압 수준에 맞춰 로딩 시작 및 종료 전압을 설정할 수 있으며, 상·하한 리밋에 따른 양품/불량(GO/NG) 자동 판정을 지원합니다.
- BNC 전류 모니터 단자 및 다중 안전 보호: Imonitor BNC 출력을 통해 오실로스코프로 실시간 전류 파형을 즉시 관측할 수 있으며, OVP, OCP, OPP, OTP 및 역극성(Reverse Polarity) 검출 회로를 완비했습니다.

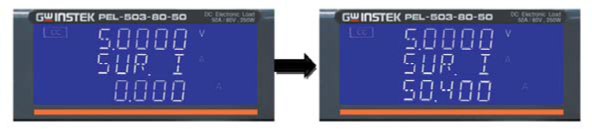

전원 공급 장치에 용량성 부하가 연결될 때의 부팅 오버슈트 전류나 동작 중 핫플러깅(Hot Plugging) 시 발생하는 과도 전류를 모사합니다. Surge 전류와 Normal 전류, 인가 시간(10~1000ms), 1~5단계 스텝 제어를 통해 전원 소스의 전압 안정도를 정밀하게 검증할 수 있습니다.

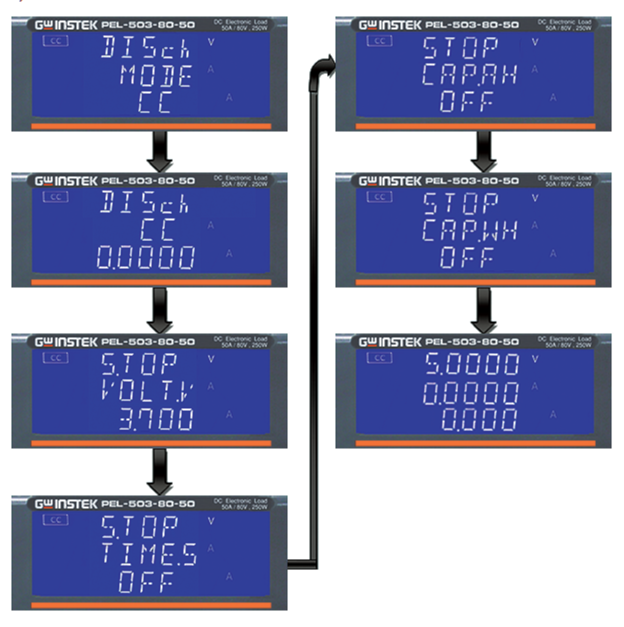

배터리 방전 시험 시 과방전으로 인한 셀 영구 손상을 방지하기 위해 4중 차단 조건을 제공합니다. 정전류(CC) 방전 모드에서 최저 차단 전압(UVP: 0~81V / 0~500V), 최대 방전 시간(1~99,999초), 누적 방전 용량(0.1~19,999.9Ah 및 Wh)을 설정하여 배터리 성능을 안전하고 정확하게 수치화합니다.
• GO/NG 모니터링: CC, CR, CV, CP 모드 실행 중 측정 결과가 미리 지정한 상·하한 규격을 벗어나면 화면에 'NG'를, 규격 내에 있으면 'GO'를 즉시 표기하여 양품 검사 효율을 극대화합니다.
• Imonitor 출력: 전면 BNC 단자를 통해 10V 풀스케일의 절연/비절연 변환 신호를 제공하므로, 별도의 고가 전류 프로브 없이 오실로스코프로 부하 전류 파형을 즉시 분석할 수 있습니다.
• 통신 인터페이스: RS-232 및 USB 인터페이스를 표준 탑재하여 PC 원격 제어 및 자동화 시험 라인 연동을 완벽히 지원합니다.
| 모델 | PEL-503-80-50 | PEL-504-80-70 | PEL-504-500-15 | PEL-507-80-140 | PEL-507-500-30 |
|---|---|---|---|---|---|
| 1. 입력 정격 (INPUT RATINGS) | |||||
| 정격 전력 (Power) | 250 W | 350 W | 350 W | 700 W | 700 W |
| 정격 전류 (Current) | 50 A | 70 A | 15 A | 140 A | 30 A |
| 정격 전압 (Voltage) | 80 V | 80 V | 500 V | 80 V | 500 V |
| 최저 동작 전압 (Min. Operating V) | 1.0V @ 50A | 1.2V @ 70A | 6V @ 15A | 0.9V @ 140A | 3V @ 30A |
| 2. 보호 기능 (PROTECTIONS) | |||||
| 과전력 보호 (OPP) | 262.5 W | 367.5 W | 367.5 W | 735 W | 735 W |
| 과전류 보호 (OCP) | 52.5 A | 73.5 A | 15.75 A | 147 A | 31.5 A |
| 과전압 보호 (OVP) | 84 V | 84 V | 525 V | 84 V | 525 V |
| 과열 보호 (OTP) | YES | YES | YES | YES | YES |
| 3. 정전류 모드 (CONSTANT CURRENT MODE) | |||||
| 동작 범위 (Range) | 0 ~ 5.04A / 0 ~ 50.4A |
0 ~ 7.02A / 0 ~ 70.2A |
0 ~ 1.5A / 0 ~ 15A |
0 ~ 14.04A / 0 ~ 140.4A |
0 ~ 3A / 0 ~ 30A |
| 분해능 (Resolution) | 0.084mA / 0.84mA |
0.117mA / 1.17mA |
0.025mA / 0.25mA |
0.234mA / 2.34mA |
0.05mA / 0.5mA |
| 정확도 (Accuracy) | ±0.1% of (SETTING + RANGE) | ||||
| 4. 정저항 모드 (CONSTANT RESISTANCE MODE) | |||||
| 동작 범위 (Range) | 0.016Ω ~ 1.6Ω / 1.6Ω ~ 9600Ω |
0.0114Ω ~ 1.14Ω / 1.14Ω ~ 6840Ω |
0.4Ω ~ 40Ω / 40Ω ~ 240000Ω |
0.0057Ω ~ 0.57Ω / 0.57Ω ~ 3420Ω |
0.2Ω ~ 20Ω / 20Ω ~ 120000Ω |
| 분해능 (Resolution) | 26.666μΩ / 0.010416mS |
19μΩ / 0.014619mS |
666.667μΩ / 0.416μS |
9.5μΩ / 29.239μS |
333.334μΩ / 0.833μS |
| 정확도 (Accuracy) | ±0.2% of (SETTING + RANGE) | ||||
| 5. 정전압 모드 (CONSTANT VOLTAGE MODE) | |||||
| 동작 범위 (Range) | 0 ~ 8.1V / 0 ~ 81V |
0 ~ 8.1V / 0 ~ 81V |
0 ~ 60V / 0 ~ 500V |
0 ~ 8.1V / 0 ~ 81V |
0 ~ 60V / 0 ~ 500V |
| 분해능 (Resolution) | 0.135mV / 1.35mV |
0.135mV / 1.35mV |
1mV / 10mV |
0.135mV / 1.35mV |
1mV / 10mV |
| 정확도 (Accuracy) | ±0.05% of (SETTING + RANGE) | ||||
| 6. 정전력 모드 (CONSTANT POWER MODE) | |||||
| 동작 범위 (Range) | 0 ~ 25.02W / 0 ~ 250.2W |
0 ~ 35.04W / 0 ~ 350.4W |
0 ~ 35.04W / 0 ~ 350.4W |
0 ~ 70.02W / 0 ~ 700.2W |
0 ~ 70.02W / 0 ~ 700.2W |
| 최대 전류 기준 (Imax) | r1: 5A / r2: 50A | r1: 7A / r2: 70A | r1: 1.5A / r2: 15A | r1: 14A / r2: 140A | r1: 3A / r2: 30A |
| 분해능 (Resolution) | 0.417mW / 4.17mW |
0.584mW / 5.84mW |
0.584mW / 5.84mW |
1.167mW / 11.67mW |
1.17mW / 11.7mW |
| 정확도 (Accuracy) | ±0.5% of (SETTING + RANGE) | ||||
| 7. 동적 모드 (DYNAMIC MODE) | |||||
| 시간 설정 (THIGH / TLOW) | 10μs ~ 9.999 s (분해능: 0.001 / 0.01 / 0.1 / 1 ms) | ||||
| 슬루레이트 L (Slew Rate L) | 3.2 ~ 200 mA/μs | 4.64 ~ 290 mA/μs | 1 ~ 62.5 mA/μs | 0.0096 ~ 0.6 A/μs | 2 ~ 125 mA/μs |
| 슬루레이트 H (Slew Rate H) | 0.032 ~ 2 A/μs | 0.0464 ~ 2.90 A/μs | 10 ~ 625 mA/μs | 0.096 ~ 6 A/μs | 20 ~ 1250 mA/μs |
| 슬루레이트 정확도 | ±5% ± 10μs | ||||
| 8. 계측 리드백 미터 (5 DIGITAL READBACK) | |||||
| 전압 리드백 범위 | 0 ~ 8.1V / 0 ~ 81V |
0 ~ 8.1V / 0 ~ 81V |
0 ~ 60V / 0 ~ 500V |
0 ~ 8.1V / 0 ~ 81V |
0 ~ 60V / 0 ~ 500V |
| 전압 리드백 분해능 | 0.135mV / 1.35mV | 0.135mV / 1.35mV | 1mV / 10mV | 0.135mV / 1.35mV | 1mV / 10mV |
| 전압 리드백 정확도 | ±0.025% of (READING + RANGE) | ||||
| 전류 리드백 범위 | 0 ~ 5.04A / 0 ~ 50.4A |
0 ~ 7.02A / 0 ~ 70.2A |
0 ~ 1.5A / 0 ~ 15A |
0 ~ 14.04A / 0 ~ 140.4A |
0 ~ 3A / 0 ~ 30A |
| 전류 리드백 분해능 | 0.084mA / 0.84mA | 0.117mA / 1.17mA | 0.025mA / 0.25mA | 0.234mA / 2.34mA | 0.05mA / 0.5mA |
| 전류 리드백 정확도 | ±0.1% of (READING + RANGE) | ||||
| 전력 리드백 범위 | 25 W / 250 W | 35 W / 350 W | 35 W / 350 W | 70 W / 700 W | 70 W / 700 W |
| 전력 리드백 분해능 | 0.001W / 0.01W | 0.001W / 0.01W | 0.001W / 0.01W | 0.001W / 0.01W | 0.001W / 0.01W |
| 전력 리드백 정확도 | ±0.1% of (READING + RANGE) | ||||
| 9. 전용 시험 기능 (SURGE / BATTERY DISCHARGE TEST) | |||||
| 서지 시험 전류 (Surge Current) | 0 ~ 50 A | 0 ~ 70 A | 0 ~ 15 A | 0 ~ 140 A | 0 ~ 30 A |
| 서지 시험 시간 / 스텝 | 시간: 10 ~ 1000 ms / 스텝: 1 ~ 5 STEP | ||||
| 배터리 방전 종지 전압 (UVP) | 0 ~ 81 V | 0 ~ 81 V | 0 ~ 500 V | 0 ~ 81 V | 0 ~ 500 V |
| 배터리 방전 시험 시간 | 1 ~ 99999 s | ||||
| 배터리 방전 용량 설정 | 0.1 ~ 19999.9 AH / 0.1 ~ 19999.9 WH | ||||
| 10. 일반 제원 및 특성 (GENERAL SPECIFICATIONS) | |||||
| 로드 ON 전압 (Load ON V) | 0.1 ~ 25 V | 0.1 ~ 25 V | 0.4 ~ 100 V | 0.1 ~ 25 V | 0.4 ~ 100 V |
| 로드 OFF 전압 (Load OFF V) | 0 ~ 25 V | 0 ~ 25 V | 0 ~ 100 V | 0 ~ 25 V | 0 ~ 100 V |
| 전류 모니터 출력 (Imonitor) | 5.04 A/V | 7.02 A/V | 1.5 A/V | 14.04 A/V | 3 A/V |
| 전형적 단락 저항 (Short R) | 0.018 Ω | 0.0169 Ω | 0.367 Ω | 0.0053 Ω | 0.087 Ω |
| 최대 단락 전류 (Short I) | 50 A | 70 A | 15 A | 140 A | 30 A |
| 통신 인터페이스 | USB, RS-232C (표준 탑재) | ||||
| 입력 전원 규격 | 115 / 230 Vac ±10%, 50/60 Hz | ||||
| 소비 전력 | 40 VA | 60 VA | |||
| 외형 치수 (HxWxD mm) | 205.5 × 123.5 × 476.9 mm | 205.5 × 231.5 × 479.0 mm | |||
| 제품 중량 (Weight) | 약 5.3 kg | 약 10.3 kg | |||
• 배터리 방전 시험: 방전 종지 전압(UVP), 총 방전 용량(AH/WH), 시험 시간 조건을 개별 지정하여 자동 방전 테스트를 수행합니다.
• 단락 및 보호 시험: OCP/OPP 자동 시험 및 단락 시간 설정 기능이 기본 탑재되어 전원 장치 보호 동작점을 손쉽게 검증할 수 있습니다.
옵션 액세서리
- GTL-238 : RS-232 케이블, 9핀, 수-암 타입 (M-F Type), 1000mm
- GTL-246 : USB 케이블, USB 2.0, A-B 타입, 1200mm
|
