듀얼 디지털 멀티미터 GDM-904x 시리즈

  • A.I. 측정 기능을 통한 전압, 저항, 다이오드 또는 연속성 테스트의 자동 판별 및 측정
  • 50,000 카운트
  • 4.3 인치 TFT 그래픽 LCD
  • DCV 기본 정확도 : 0.02%
  • 11가지 측정 기능 : DCV, ACV, DCI, ACI, 2선 저항, 주파수, 주기, 다이오드, 연속성, 캐패시턴스 및 온도
  • True RMS (AC, AC+DC) 측정
  • 선택한 두가지 측정을 동시에 출력 가능한 듀얼 측정 기능
  • 다양한 Math 기능 : Max. / Min., REL, MX+B, 1/X, Ref%, Compare, Hold, dB, dBm
  • 온도 측정 기능 (GDM-9042 전용)
  • 데이터 수집을 위한 USB 저장 기능 (GDM-9042 전용)
  • 기본 인터페이스 : USB Device (USB CDC & USB TMC 지원)
  • 옵션 인터페이스 : GPIB (GDM-9042 전용, 공장 설치)
 온라인 견적요청
제품 소개

GDM-9041/9042

50,000 카운트 듀얼 측정 멀티미터

자동(Auto)은 이제 단순히 레인지를 전환하는 기능에만 국한되지 않습니다

GW 인스텍(GW INSTEK)은 기존 GDM-834x 시리즈를 대체하기 위해 GDM-9041과 GDM-9042 두 가지 모델로 구성된 새로운 듀얼 측정 멀티미터인 GDM-904x 시리즈를 새롭게 선보입니다. 이 시리즈의 뛰어난 특징으로는 50,000 카운트, LCD 디스플레이, 0.02%의 기본 DC 전압 정확도, 인공지능(A.I.) 측정 기능, 그리고 사용자가 측정 정밀도, 선명한 데이터 관찰, 원활한 측정 경험 및 PC 연결의 편리함을 누릴 수 있도록 돕는 USB 프로토콜 커넥터가 있습니다.

일반적인 멀티미터가 제공하는 기본적인 측정 항목을 지원할 뿐만 아니라, 커패시턴스 및 온도 측정 기능도 갖추고 있습니다. 동시에 GDM-904x 시리즈의 인공지능(A.I.) 측정 기능은 사용자가 수동으로 전환할 필요 없이, 측정을 수행하기 전에 측정 신호를 자동으로 식별하고 측정 항목을 전환해 줍니다. 나아가 GDM-904x 시리즈는 제조 공정 테스트, 교육 실험 및 테스트 시설의 측정 요구 사항을 충족하기 위한 다양한 수학 함수(math functions)도 제공합니다.

데이터 저장 및 검색과 관련하여 GDM-904x 시리즈는 두 가지 방법을 제공합니다. 첫째, 컴퓨터에 연결하지 않고 단독으로 작동하는 USB 플래시 드라이브 저장 기능입니다. 둘째, 자동 측정 시스템 사용자가 데이터를 편리하게 저장하고 불러올 수 있도록 지원하는 USB 인터페이스(USBCDC 및 USBTMC 지원)와 선택 사양인 GPIB 인터페이스(공장 장착 필수)입니다.

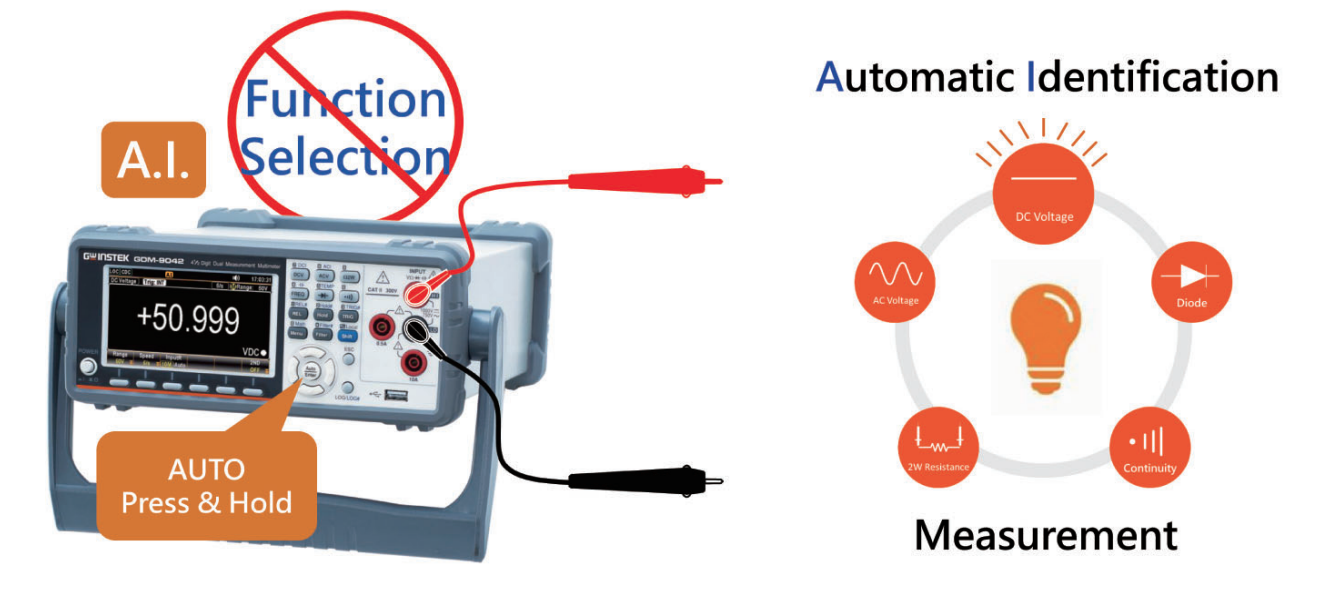

A.I. (자동 식별) 측정은 수동 선택 없이 전압, 저항, 다이오드 또는 도통 테스트에 적합한 기능을 자동으로 선택하여 매끄러운 테스트 경험을 제공합니다.

후면 패널에서 채널 구성
AI 측정 Auto(자동)' 기능

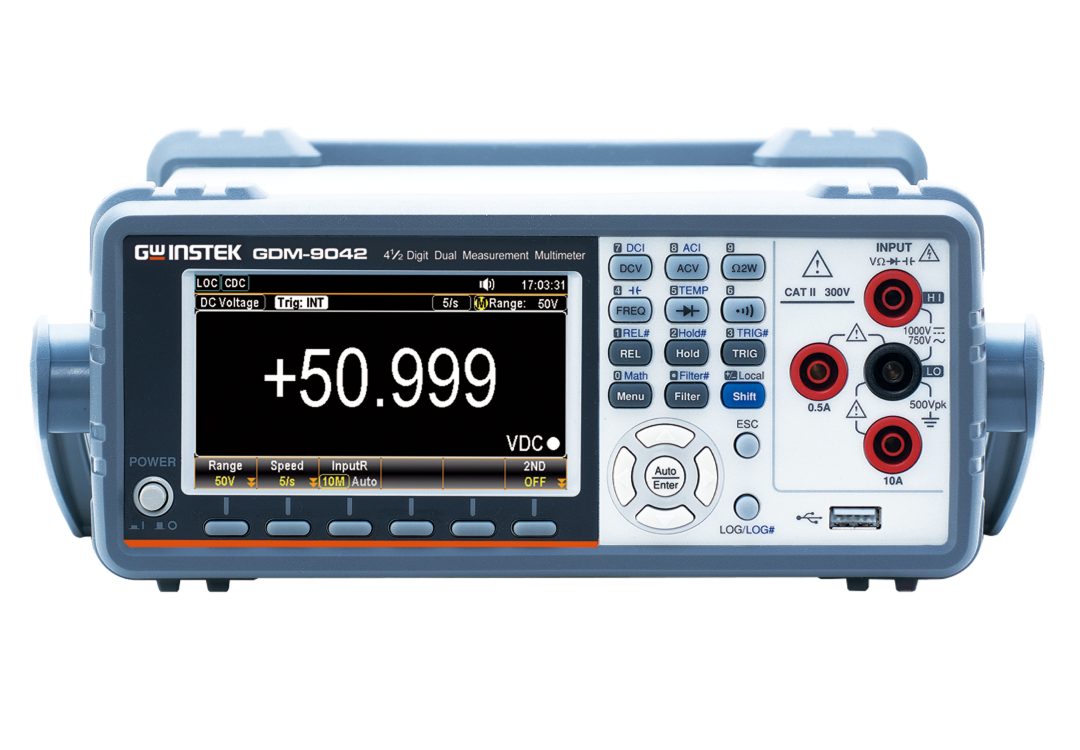

GWINSTEK GDM-9041/9042 외관
GWINSTEK GDM-9041/9042 외관

주요 특징 (FEATURES)

  • 50,000 카운트, 4.3인치 TFT 그래픽 LCD
  • DCV 기본 정확도: 0.02%
  • 인공지능(A.I.) 측정 기능 제공: 수동 선택 없이 전압, 저항, 다이오드 및 도통 테스트를 자동으로 식별하고 측정
  • True RMS (AC, AC+DC) 측정, 두 가지 선택된 측정을 동시에 제공하는 듀얼 측정 기능
  • Max./Min., REL, MX+B, 1/X, Ref %, Compare, Hold, dB, dBm
  • 표준 인터페이스: USB 장치 (USBCDC 및 USBTMC 지원)
  • 온도 측정 기능:(GDM-9042 전용)
  • 데이터 수집용 USB 스토리지: (GDM-9042 전용)
  • 선택 사양 인터페이스: GPIB (GDM-9042 전용 공장 장착)
사양 테이블
사양 (SPECIFICATIONS)
측정 기능 측정 범위 (*2) 분해능 입력 저항 등 정밀도 (*1) 1년 23 °C ± 5 °C
직류 전압 (DC Voltage) 500.00 mV 10 μV 10 MΩ 또는 > 10 GΩ 0.02 + 4
5.0000 V100 μV10 MΩ 또는 > 10 GΩ0.02 + 4
50.000 V1 mV11.1 MΩ0.02 + 4
500.00 V10 mV10.1 MΩ0.02 + 4
1000.0 V100 mV10 MΩ0.02 + 4
저항 (Resistance) 500.00 Ω 10 mΩ 1 mA 0.10 + 5 (*3)
5.0000 kΩ100 mΩ1 mA0.10 + 3 (*3)
50.000 kΩ1 Ω100 μA0.10 + 3
500.00 kΩ10 Ω10 μA0.10 + 3
5.0000 MΩ100 Ω1 μA0.10 + 3
100.00 MΩ10 kΩ500 nA // 10 MΩ≤ 50 MΩ: 0.30 + 3
> 50 MΩ: 1.75 + 3
직류 전류 (DC Current) 500.00 μA 10 nA 최대 0.06 V 0.05 + 5
5.0000 mA100 nA최대 0.6 V0.05 + 4
50.000 mA1 μA최대 0.14 V0.05 + 4
500.00 mA10 μA최대 1.4 V0.10 + 4
5.0000 A100 μA최대 0.5 V0.25 + 5
10.000 A1 mA최대 0.8 V0.25 + 5
도통 테스트 (Continuity) 5000.0 Ω 100 mΩ 1 mA 0.10 + 5
다이오드 테스트 (Diode Test) 5.0000 V 100 μV 1 mA 0.05 + 5
커패시턴스 (Capacitance) 5.000 nF: 0.5 nF ~ 1 nF0.001 nF10 μA2.00 + 20
5.000 nF: 1 nF ~ 5 nF0.001 nF10 μA2.00 + 10
50.00 nF: 5 nF ~ 10 nF0.01 nF10 μA2.00 + 30
50.00 nF: 10 nF ~ 50 nF0.01 nF10 μA2.00 + 10
500.0 nF0.1 nF100 μA2.00 + 4
5.000 μF1 nF0.5 mA2.00 + 4
50.00 μF10 nF1 mA2.00 + 4
진실효치 교류 전압
(True RMS Voltage AC)
(또는 AC+DC)
(*4/*5/*6)		 500.00 mV10 μV30 Hz ~ 50 Hz1.00 + 40
50 Hz ~ 10 kHz0.50 + 40
10 kHz ~ 30 kHz2.00 + 60
30 kHz ~ 100 kHz3.00 + 120
5.0000 V100 μV30 Hz ~ 50 Hz1.00 + 20
50 Hz ~ 10 kHz0.35 + 15
10 kHz ~ 30 kHz1.00 + 20
30 kHz ~ 100 kHz3.00 + 50
50.000 V1 mV30 Hz ~ 50 Hz1.00 + 20
50 Hz ~ 10 kHz0.35 + 15
10 kHz ~ 30 kHz1.00 + 20
30 kHz ~ 100 kHz3.00 + 50
500.00 V10 mV30 Hz ~ 50 Hz------
50 Hz ~ 10 kHz0.50 + 15
10 kHz ~ 30 kHz1.00 + 20
30 kHz ~ 100 kHz3.00 + 50
750.0 V100 mV30 Hz ~ 50 Hz------
50 Hz ~ 10 kHz0.50 + 15
10 kHz ~ 30 kHz------
30 kHz ~ 100 kHz------
진실효치 교류 전류
(True RMS Current AC)
(또는 AC+DC)
(*4/*5/*6)		 500.00 μA10 nA30 Hz ~ 50 Hz1.50 + 50
50 Hz ~ 2 kHz0.50 + 40
2 kHz ~ 5 kHz1.50 + 50
5 kHz ~ 20 kHz3.00 + 75
5.0000 mA100 nA30 Hz ~ 50 Hz1.50 + 40
50 Hz ~ 2 kHz0.50 + 20
2 kHz ~ 5 kHz1.50 + 40
5 kHz ~ 20 kHz3.00 + 60
50.000 mA1 μA30 Hz ~ 50 Hz1.50 + 40
50 Hz ~ 2 kHz0.50 + 20
2 kHz ~ 5 kHz1.50 + 40
5 kHz ~ 20 kHz3.00 + 60
500.00 mA10 μA30 Hz ~ 50 Hz1.50 + 40
50 Hz ~ 2 kHz0.50 + 20
2 kHz ~ 5 kHz1.50 + 40
5 kHz ~ 20 kHz3.00 + 60
5.0000 A100 μA30 Hz ~ 50 Hz2.00 + 40
50 Hz ~ 2 kHz0.50 + 30
10.000 A1 mA30 Hz ~ 50 Hz2.00 + 40
50 Hz ~ 2 kHz0.50 + 30
주파수 (Frequency) 10 Hz ~ 500 Hz------------0.01 + 5
500 Hz ~ 500 kHz0.01 + 3
500 kHz ~ 1 MHz0.01 + 5
온도 (*7)(열전대) (Temperature) -200 °C ~ +300 °C 0.1 °C J / T / K 2 °C (일반적)
디스플레이 (Display) 4.3인치 TFT 그래픽 LCD
인터페이스 (Interface) USB 장치, USB 호스트 (GDM-9042 전용), GPIB (GDM-9042 옵션)
전원 공급 (Power Source) AC 100 V / 120 V / 220 V / 240 V ± 10%, 50 Hz / 60 Hz; 소비 전력: 최대 30 VA
크기 및 무게 (Dimensions & Weight) 268(W) mm x 107(H) mm x 302(D) mm; 옵션 제외 약 3.2 kg
참고 (Note):
1. 정밀도 = +/- (% 읽기 값 + 디지트 수)
2. 10 A 범위를 제외한 모든 범위에서 2% 오버레인지, 10 A는 20% 오버레인지
3. REL(상대값) 기능 켜짐
4. AC+DC는 AC 커플드 방식임 		5. AC+DC의 정밀도는 AC 정밀도에 10 디지트가 추가된 것과 같음
6. 교류(AC) 특성은 정현파 입력이 범위의 5%를 초과할 때 적용됨
7. 해당 기능은 GDM-9042 전용이며, 사양에 프로브 정밀도는 포함되지 않음 		사양은 사전 통보 없이 변경될 수 있습니다. GDM-904X_ID1DH
제품 구성 및 액세서리 안내

액세서리

  • 안전 지침서 x 1, 전원 코드 x 1, 테스트 리드 GTL-207A x 1

옵션 액세서리

  • GTL-205A : 온도 프로브 어댑터 (K-type 열전대용, 약 1000 mm)
  • GTL-246 : USB 케이블, A-B 타입, 약 1200 mm
  • GTL-248 : GPIB 케이블, 약 2000 mm
  • GDM-TL1 : 모든 DMM용 테스트 리드 세트
  • GSC-014 : DMM 액세서리용 소프트 캐링 케이스
  • GRA-422 : 랙 마운트 키트 (19인치 2U)
  • GRA-454 : 랙 마운트 키트 (19인치 2U, 1세트 또는 2세트용)

옵션

  • GDM-90G2 : GPIB 카드 (참고: 옵션 GPIB 인터페이스는 GDM-9042 전용이며 공장 출고 시 설치되어야 합니다.)





주문 정보

GDM-9041



50,000 카운트 듀얼 측정 멀티미터





GDM-9042



50,000 카운트 듀얼 측정 ​멀티미터















기본 액세서리

안전 매뉴얼 ×1, 파워 코드 ×1, 테스트 리드 GTL-207A ×1

옵션 액세서리

GTL-205A



온도 프로브 어댑터 (K-type), 약 1000 mm

GTL-246



USB 케이블, A-B 타입, 약 1200 mm

GTL-248



GPIB 케이블, 약 2000 mm

GDM-TL1



GW Instek의 모든 DMM에 호환되는 테스트 리드 세트

GSC-014



DMM 액세서리를 위한 보관 케이스

GRA-422



랙 마운트 키트 (19’’, 2U)

GRA-454



랙 마운트 키트 (19’’, 2U), 한 세트 또는 두 세트에 대응

인터페이스





USB, GPIB(옵션, 공장설치, GDM-9042 전용)

무료 다운로드

소프트웨어



DMM Viewer2 PC 제어 소프트웨어

드라이버



USB 드라이버, LabVIEW 드라이버
