> 계측기기 > GWINSTEK 멀티채널 내전압시험기 GPT-9500 시리즈
- 150VA 내전압 시험기, GPT-9503 / GPT-9513
- 테스트 용량 : 150VA
- 테스트 전압 : AC 내전압 최대 5kV / DC 내전압 최대 6kV / 절연 저항 최대 1kV
- 테스트 항목 : ACW / DCW / IR (8채널 스캐너 장착)
- 인터페이스 : RS-232, USB Host/Device, Signal I/O
온라인 견적요청

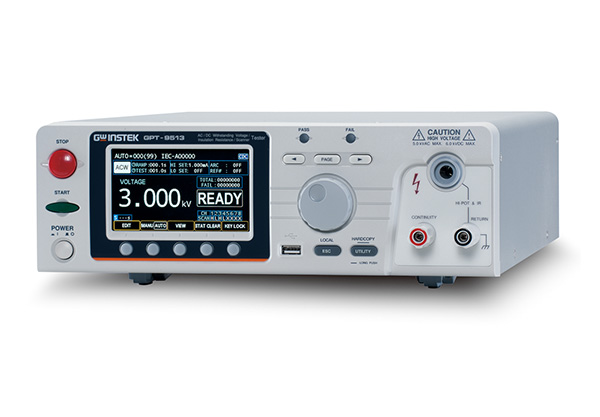

GPT-9500 시리즈
다채널 내전압 시험기
GW Instek은 새로운 다채널 내전압 시험기인 GPT-9500 시리즈를 출시했습니다. 이 시리즈는 2개의 모델로 구성되어 있으며 각 모델에는 8채널 스캐너가 내장되어 있습니다. 이 시리즈는 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정을 충족합니다. 이 시리즈는 일반 전자 부품 또는 권선 부품의 일상적인 테스트 중 주요 테스트 항목에 대한 요구 사항을 목표로 합니다.
GPT-9500 시리즈는 AC 내전압(최대 5kV), DC 내전압(최대 6kV), 절연 저항(최대 1000V)을 제공하는 3-in-1 다채널 시험기입니다. 이 시리즈의 설계는 최신 IEC-61010-2-034 표준 요구 사항을 준수하며 AC 150VA 출력 플랫폼을 기반으로 제작되었습니다. GPT-9513의 8개 채널 상태는 테스트 요구 사항에 따라 H, L 또는 X로 설정할 수 있어 단일 부품의 여러 지점에 대한 상호 테스트를 수행해야 하는 변압기와 같은 권선 부품에 특히 적합합니다. GPT-9503의 8개 채널 상태는 H 또는 X 설정만 제공하며, 이는 두 지점 간 고전압 테스트가 필요한 수동 부품과 같은 일반 부품에 더 적합합니다.
GPT-9500 시리즈는 4.3인치 컬러 LCD(480x272 해상도)를 채택하여 사용자에게 완전한 측정 정보와 사용자 친화적인 작동 인터페이스를 제공하므로 작동 및 파라미터 설정이 더 쉽고 편리합니다. 자동(AUTO) 테스트는 표 형식 디스플레이를 지원하므로 모든 테스트 결과를 보기 위해 화면을 전환할 필요가 없습니다. 동시에 이 시리즈는 통계 계산 기능을 제공합니다. 사용자는 외부 카운터를 연결하지 않고도 총 테스트 횟수와 NO-GO 횟수를 빠르게 얻을 수 있습니다. 모든 스캐닝 채널은 시험기 후면 패널에 구성되어 있습니다. 시험기를 랙에 장착했을 때 비교적 미관이 좋을 뿐만 아니라, 출력 과정 중 우발적인 접촉을 방지하여 부상을 예방할 수 있는 설계입니다. 단선 감지 기능이 제공되어 배선 단선으로 인한 테스트 오판을 방지합니다.
GPT-9500 시리즈의 다른 기능 및 특징으로는 USB 플래시 드라이브를 통해 한 시험기의 설정을 생산 라인의 동일한 모델 시험기로 복사할 수 있는 설정 파라미터 내보내기/가져오기 기능이 있습니다. 이를 통해 생산 라인의 테스트 스테이션을 빠르게 확장할 수 있으며 반복적인 입력으로 인한 오류 위험을 방지할 수 있습니다. 또한 DUT에 대한 순간 전압의 영향을 방지하는 제로 스타트(Zero Start) 기능, 사용자가 외부 보호 장치를 연결할 수 있는 안전 보호 하드웨어 구조인 인터락(Interlock) 기능, 영어/번체 중국어/간체 중국어 3개 언어 표시, 그리고 외부 제어 및 모니터링 또는 측정 데이터 수집에 사용할 수 있는 후면 패널의 신호 I/O 단자 및 RS-232C/USB 장치가 포함되어 있습니다.
주요 특징 (FEATURES)
- 150VA AC 테스트 용량 및 3-in-1 구성: AC, DC, 절연 저항(IR) 동시 지원
- 내장형 8채널 스캐너: 권선 부품 및 수동 부품의 멀티 포인트 테스트 최적화
- 시각적 분석: 480 x 272 컬러 TFT LCD를 통한 측정 정보 및 표 형식 디스플레이 지원
- 통계 기능: 외부 카운터 없이 총 테스트 횟수 및 NO-GO 횟수 확인
- 안전 및 관리: 아크(ARC) 감지, 단선 검사(OSC), 제로 스타트 및 인터락 기능 제공
- 데이터 편의성: USB를 통한 파라미터 내보내기/가져오기 기능
| 이미지 위치 / 모델 | ||
|---|---|---|
| 상 / GPT-9513 | 8 CH | H, L 또는 X |
| 하 / GPT-9503 | 8 CH | H 또는 X |

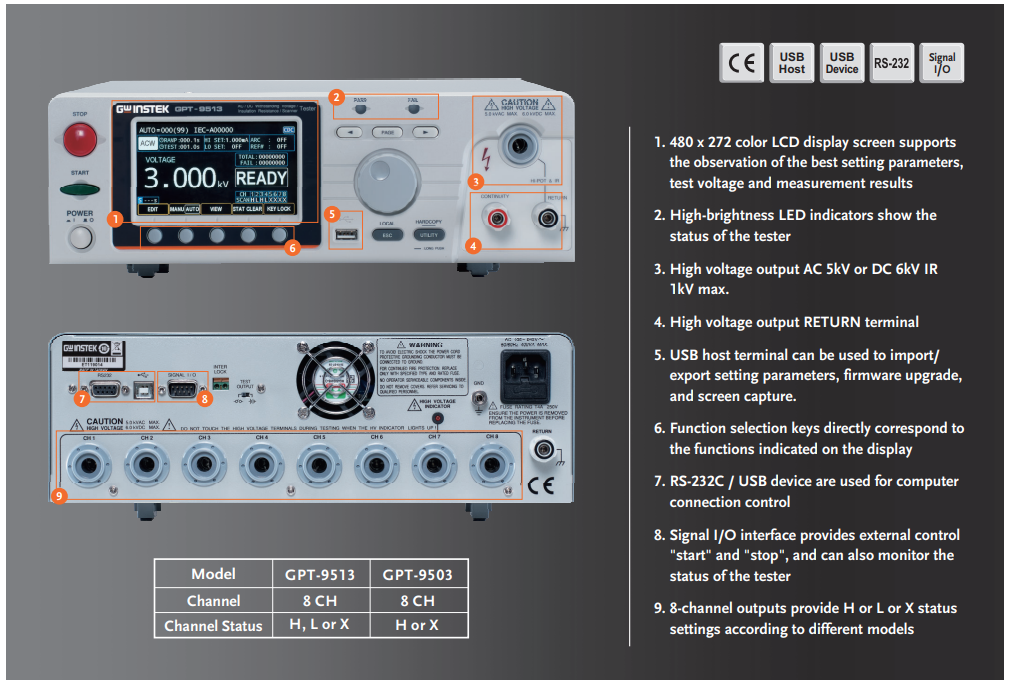

| 전면부 구성 설명 (Front Panel) | 후면부 및 기타 구성 설명 (Rear Panel & Others) |
|---|---|
| 1. 480x272 컬러 LCD 디스플레이 화면은 최적의 설정 파라미터, 테스트 전압 및 측정 결과 관찰을 지원합니다. | 7. RS-232C / USB 장치는 컴퓨터 연결 제어에 사용됩니다. |
| 2. 고휘도 LED 표시등은 시험기의 상태를 보여줍니다. | 8. 신호 I/O 인터페이스는 외부 제어 "시작" 및 "중지"를 제공하며 시험기의 상태를 모니터링할 수도 있습니다. |
| 3. 고전압 출력 AC 5kV 또는 DC 6kV, IR 최대 1kV. | 9. 8채널 출력은 모델에 따라 H 또는 L 또는 X 상태 설정을 제공합니다. |
| 4. 고전압 출력 리턴(RETURN) 단자. | |
| 5. USB 호스트 단자는 설정 파라미터 가져오기/내보내기, 펌웨어 업그레이드 및 화면 캡처에 사용할 수 있습니다. | |
| 6. 기능 선택 키는 디스플레이에 표시된 기능에 직접 대응합니다. |

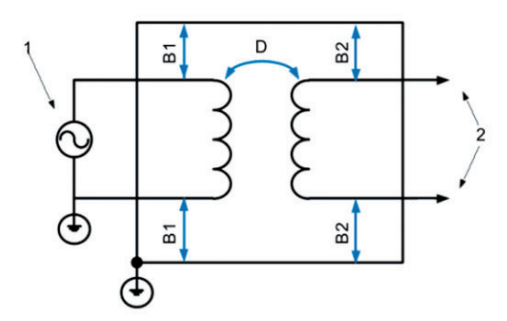

GPT-9500은 IEC 61010-2-034(측정, 제어 및 실험실용 전기 기기의 안전 요구 사항 - 절연 저항 측정용 측정 장비 및 전기 강도 시험 장비에 대한 특정 요구 사항)를 준수하는 세계 최초의 다채널 내전압 시험기입니다. 이 외에도 안전 고려 사항에는 작동 중 사용자 안전을 보장하기 위한 입력 및 출력 전압의 이중 절연, 안전한 출력/경고 메커니즘, 테스트 후 방전 메커니즘 등이 포함됩니다.

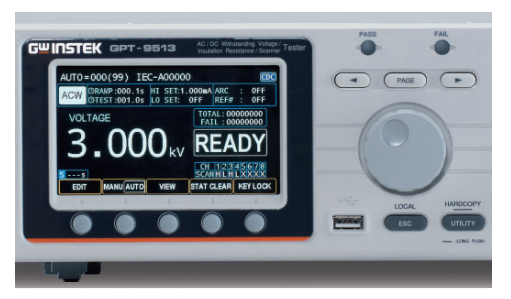

LCD 화면 하단에 기능 키를 구성하여 기능 키를 누르기만 하면 테스트 기능을 쉽게 변경하거나 노브를 돌려 측정 값을 변경할 수 있도록 하여 작동 설계를 단순화하였으며, 이는 작동 편의성을 크게 향상시킵니다. 전면 패널의 다양한 상태 표시등을 디스플레이 상태에 따라 즉시 업데이트하여 사용자가 테스트 상태를 보다 포괄적으로 제어할 수 있을 뿐만 아니라 불필요한 작동 위험을 방지합니다. 예를 들어, 출력이 실행될 때 고전압 출력 표시등이 계속 깜박입니다.

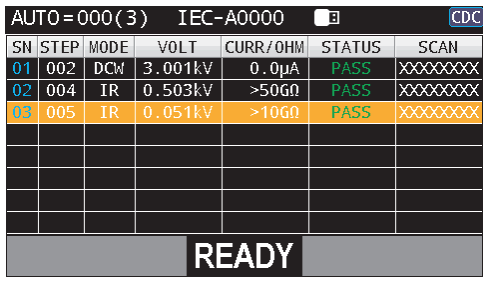

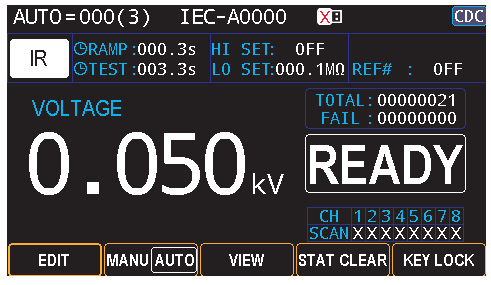

대형 LCD는 테스트 전압, 테스트 파라미터, 테스트 상태, 측정 값 및 판정 결과를 명확하고 동시에 표시합니다. 채널 사용 상태와 통계 계산 결과(총 테스트 횟수 및 불량(FAIL) 횟수)를 동시에 표시할 수 있으므로 사용자는 화면을 전환하거나 외부 카운터를 연결하지 않고도 완전한 정보를 쉽게 얻을 수 있습니다. 또한, AUTO 모드는 표 형식 테스트를 지원하여 관찰 편의성을 크게 향상시킵니다.

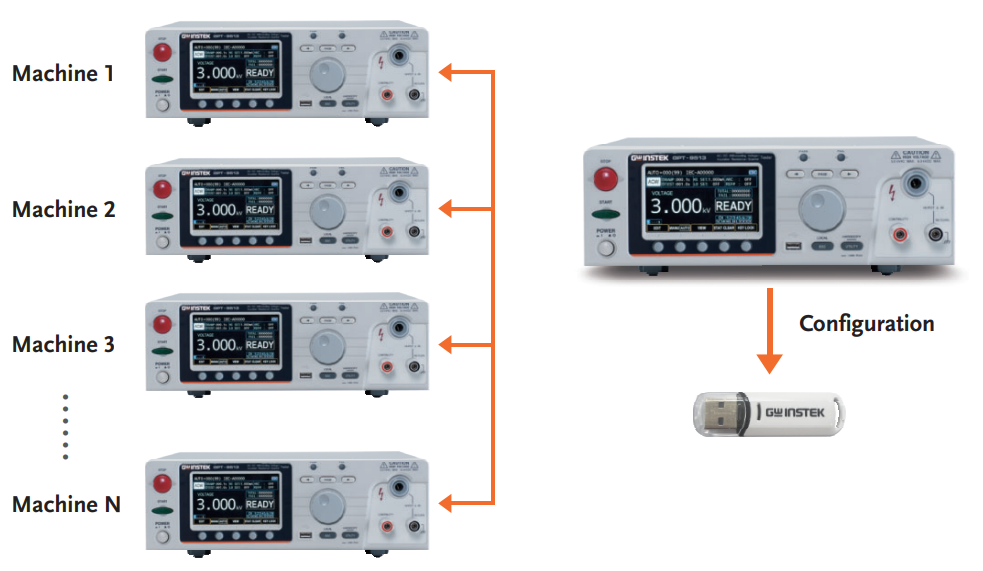

GPT-9500 시리즈는 USB 플래시 드라이브를 통한 설정 파라미터 내보내기/가져오기를 지원합니다. 사용자는 시험기 하나만 설정하면 생산 라인의 모든 시험기로 설정을 빠르고 대량으로 복사할 수 있어 생산 테스트 효율성이 향상될 뿐만 아니라 반복적인 입력으로 인한 오류도 방지할 수 있습니다.

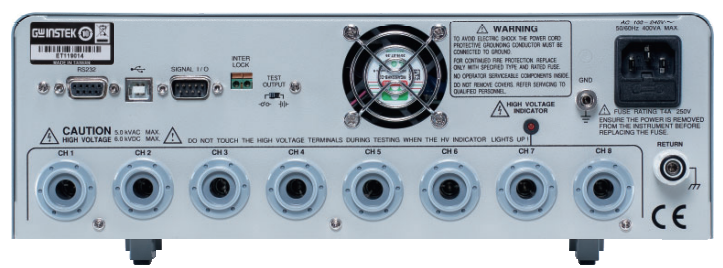

모든 스캐닝 채널은 시험기 후면 패널에 위치하여 랙 마운트 시 케이블 처리가 깔끔하며, 고전압 테스트 중 전면에서의 우발적인 터치 사고를 방지합니다.
| 사양 (SPECIFICATIONS) | |||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AC 내전압 (AC WITHSTANDING) |
|
||||||||||||||||||||||||||||||||||||||||
| DC 내전압 (DC WITHSTANDING) |
|
||||||||||||||||||||||||||||||||||||||||
| 절연 저항 (INSULATION RESISTANCE) |
|
||||||||||||||||||||||||||||||||||||||||
| 연속성 테스트 (CONTINUITY TEST) |
|
||||||||||||||||||||||||||||||||||||||||
| 인터페이스 (INTERFACE) |
|
||||||||||||||||||||||||||||||||||||||||
| 디스플레이 | 4.3” 컬러 LCD | ||||||||||||||||||||||||||||||||||||||||
| 전원 | AC 100 V ~ 240 V ±10 %, 50 Hz/60 Hz | ||||||||||||||||||||||||||||||||||||||||
| 소비 전력 | 최대 400VA | ||||||||||||||||||||||||||||||||||||||||
| 치수 및 무게 | 320(가로) x 120(세로) x 435(깊이) mm; 약 11 kg | ||||||||||||||||||||||||||||||||||||||||
* 위 사양은 GPT-9500 모델을 +15 °C ~ +35 °C 환경에서 30분 이상 예열했을 때 적용됩니다. 사양은 예고 없이 변경될 수 있습니다. PT-9500GD3BH
주문 정보
- GPT-9513 : AC 150VA 다채널 내전압 시험기
- GPT-9503 : AC 150VA 다채널 내전압 시험기
- 기본 액세서리 : 전원 코드 x 1, 테스트 리드 GHT-115 x 1, GHT-116B x 1, GHT-116R x 8
옵션 액세서리
- GTL-236 : RS-232C 케이블, 9핀 F-M 타입, 약 2 m
- GTL-246 : USB 케이블, A-B 타입, 약 1.2 m
- GRA-446 : 랙 마운트 키트, 19인치 4U
- GHT-122 : 고전압 테스트 리드, 약 3 m
- GHT-123R : 고전압 테스트 리드(적색), 약 3 m
- GHT-123B : 고전압 테스트 리드(흑색), 약 3 m
|
