GWINSTEK GSM-20H10 정밀 DC소스메저유닛

  • 최대 출력: ±210V/±1.05A/22W
  • 시퀀스 출력 모드 제공, 최대 2500개 편집 포인트
  • OVP /OTP 보호 기능
  • 0.012% 기본 측정 정확도와 6½-digit 분해능
  • 샘플링 속도 조절 기능 제공
  • SDM (Source Delay Measure) 주기
  • 2선, 4선 및 6선 리모트 V-소스 및 측정값 보정
  • 소수점 아래 자래 수 표시 조절 기능
  • 5가지 수학적 기능 제공
  • 표준 SCPI 명령 인터페이스 제공 : RS-232, USBTMC, LAN, GPIB (옵션)
  • 4.3\" TFT LCD, 디지털 숫자 키패드
 온라인 견적요청

GSM-20H10

Source Measure Unit 소스 측정 유닛

정밀 6½자리 SMU 개요 및 ±210V/22W 4상한 동작·측정 성능

GW Instek GSM-20H10은 고안정성 DC 전원과 계측기 급의 6½자리 멀티미터 측정을 제공하는 소스 측정 유닛입니다. 동작 중 전압원, 전류원, 전압계, 전류계, 저항계로 사용할 수 있으며, 나노재료 및 부품, 반도체 아키텍처, 유기 재료, 고효율 조명, 수동 소자 및 재료 특성 분석 등을 포함한 부품 특성 평가 및 생산 테스트 응용 분야에 고유하게 이상적입니다.

GSM-20H10은 ±210V/±1.05A/22W의 4상한(Four-quadrant) 동작을 제공합니다. 제1 및 제3 상한은 부하에 전력을 공급하는 전원 공급 장치로 작동합니다. 제2 및 제4 상한은 내부적으로 전력을 소비하는 부하로 작동합니다. 0.012%의 정확도와 1µV/10pA/10µΩ의 해상도로 전원 공급 또는 부하 기능을 작동하면서 전압, 전류, 저항 값을 측정할 수 있습니다.

최대 50k SPS 샘플링 속도 및 다기능 시퀀스 출력

샘플링 속도와 관련하여, GSM-20H10은 최대 50k 포인트/초의 샘플링 속도를 지원하여 DUT의 특성을 정확하게 분석할 수 있습니다. 대형 4.3인치 화면을 통해 모든 측정 설정, 매개변수 및 결과를 화면에 완전히 표시할 수 있습니다. SDM(소스 지연 측정) 기능이 제공되어 신호가 변경될 때 샘플링을 지연시킴으로써 불안정한 신호가 캡처되어 오판을 일으키는 것을 방지합니다. 4가지 내장 시퀀스 출력 모드(계단형, 로그형, SRC-MEM, 사용자 지정)가 있으며, 최대 2500 포인트의 시퀀스 가변 출력을 지원할 수 있습니다.

안전한 OVP/OTP 보호 기능 및 다양한 표준 인터페이스

보호 기능과 관련하여, GSM-20H10은 OVP/OTP 모드를 제공합니다. OVP 설계를 통해 사용자가 OVP 범위를 자체 정의할 수 있습니다. OTP는 테스트 과정에서 온도 드리프트로 인해 발생하는 오류를 효과적으로 방지할 수 있습니다. 인터페이스의 경우, 이 제품은 표준 SCPI 명령을 지원하며 사용자의 다양한 인터페이스 요구를 충족하기 위해 RS-232, USBTMC, LAN, GPIB(옵션) 인터페이스를 제공합니다.

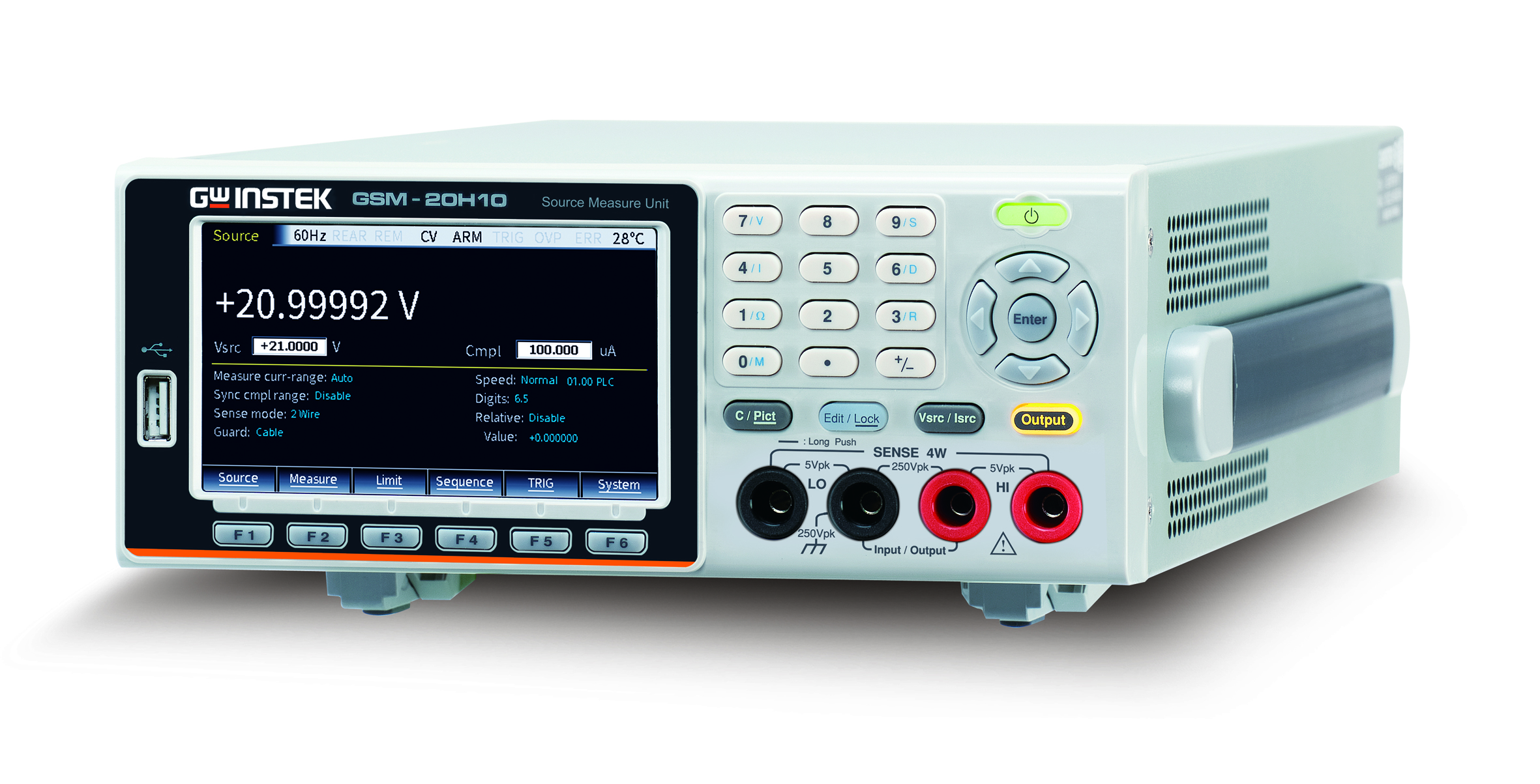

GSM-20H10 시리즈 모델 외관
GSM-20H10 시리즈 모델 외관

주요 특징 (FEATURES)

  • • 최대 출력 ±210V / ±1.05A / 22W
  • • 내장형 4가지 시퀀스 출력 모드 (계단형, 로그형, SRC-MEM, 사용자 지정), 최대 2500 포인트
  • • OVP / OTP 보호 기능
  • • 0.012% 기본 측정 정확도 및 6½자리 해상도
  • • 가변 샘플링 속도
  • • SDM (소스 지연 측정) 주기
  • • 2선, 4선 및 6선 원격 V-소스 및 측정 센싱
  • • 가변 디스플레이 자릿수능
  • • 내장 리미트 기능 / 내장 5가지 연산 기능/ 내장 RTC 시계
  • • 4.3인치 TFT LCD, 디지털 숫자 키보드
  • • 인터페이스: RS-232, USBTMC, LAN, GPIB (옵션)
패널 소개 이미지

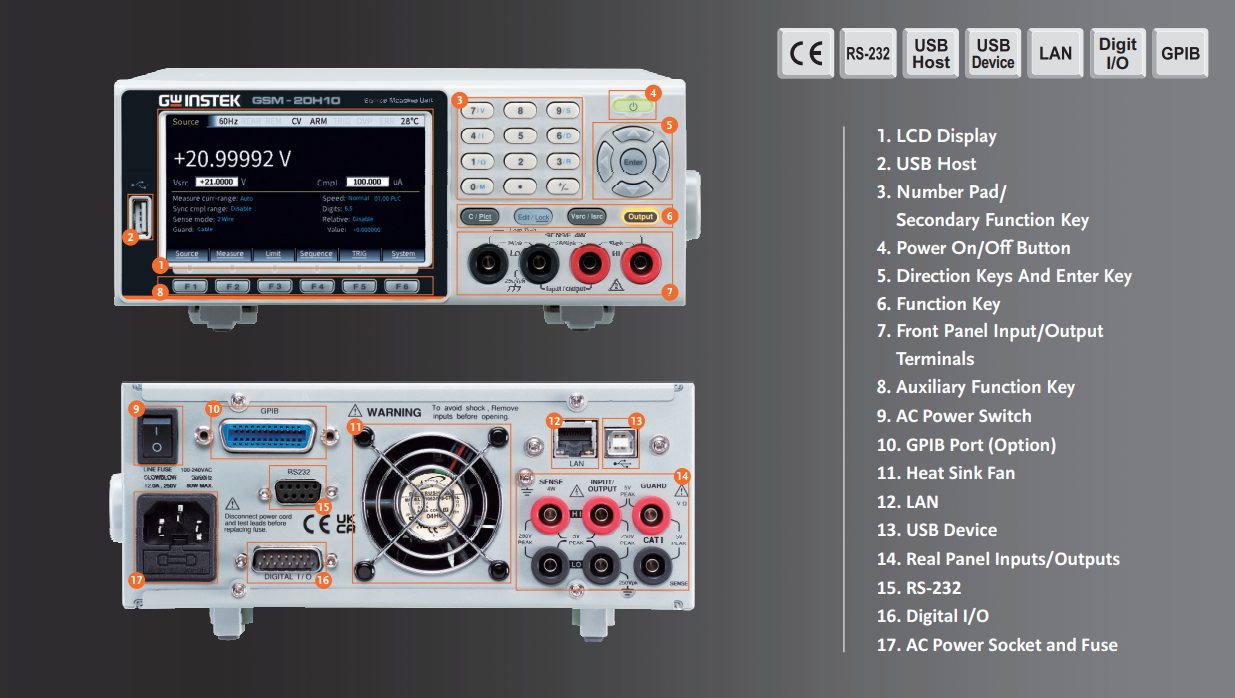

GSM-20H10 전면 및 후면 패널 구성
전면 패널 인터페이스 후면 패널 인터페이스
1. LCD 디스플레이9. AC 전원 스위치
2. USB 호스트10. GPIB 포트 (옵션)
3. 트리거 제어11. 방열판 팬
4. 전원 켜기/끄기 버튼12. LAN
5. 방향 키 및 입력 키13. USB 디바이스
6. 기능 키14. 후면 패널 입력/출력
7. 전면 패널 입력/출력 단자15. RS-232
8. 보조 기능 키16. 디지털 I/O
17. AC 전원 소켓 및 퓨즈
제품 세부 기능
■ 최대 출력: ±210V / ±1.05A / 22W

GSM-20H10의 전원 출력에는 두 가지 범위가 있습니다.

항목 사양 내용
전원 출력 범위 1 전압: ±21V / 전류: ±1.05A
전원 출력 범위 2 전압: ±210V / 전류: ±105mA
전력 용량 22W
측정 특징 듀티 사이클 제한 없이 전체 범위의 4상한 측정 제공

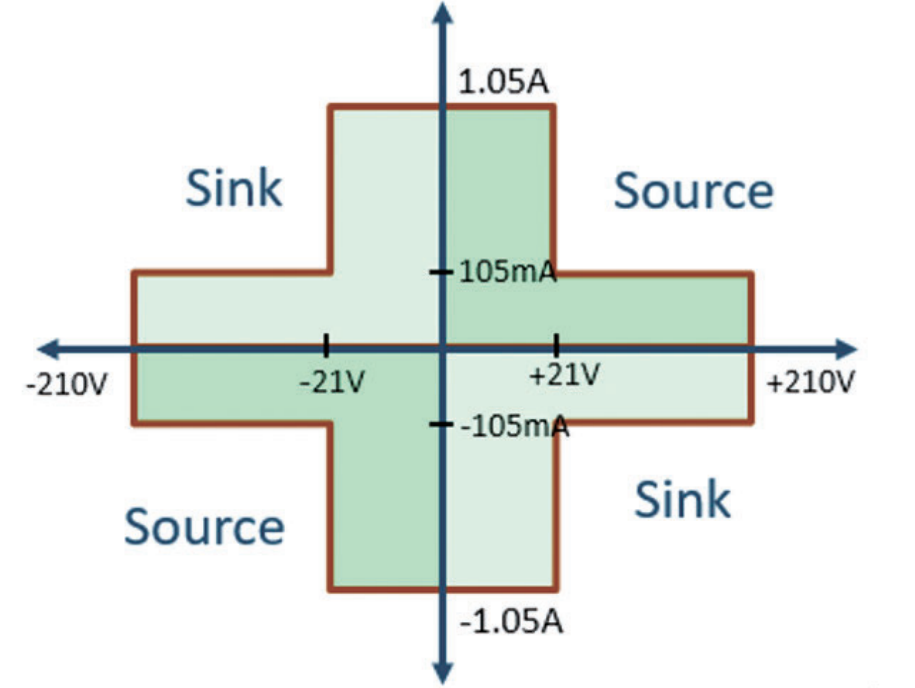

4사분면 동작 영역 (4-Quadrant Operation) 다이어그램
4사분면 동작 영역 (4-Quadrant Operation) 다이어그램
■ 내장 4가지 시퀀스 출력 모드, 최대 2500 포인트

GDS-2000E 시리즈는 파형과 주요 타겟 영역을 동시에 표시하는 듀얼 디스플레이 화면 확대 기능을 제공합니다. 사용자는 time/div를 조절하여 디스플레이 영역을 확대할 수 있습니다. 확대 모드에서는 파형을 재생하거나 일시 정지하여 움직이는 확대 화면에서 모든 입력 파형을 자동으로 볼 수 있습니다. 사용자는 원하는 각 이벤트를 신속하게 식별할 수 있습니다. 수동 제어 재생 속도와 방향은 사용자 요구에 따라 조절할 수 있습니다.

재생 기능을 중지하려면 "일시 정지(Pause)"를 누르세요. "파형 검색"을 사용하면 다른 단계의 모든 원하는 이벤트를 앞뒤로 빠르게 식별하고 검토할 수 있습니다. GDS-2000E 시리즈는 신호를 신속하게 검색하고 신호 세부 정보를 관찰할 수 있는 능력을 갖추고 있습니다. 10M 롱 메모리 심도는 완전한 파형 검색 및 분석 기능을 제공합니다.

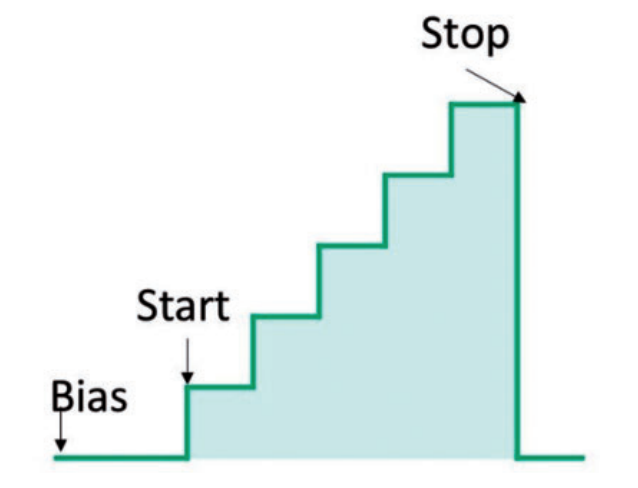

선형 계단형 스위프
선형 계단형 스위프

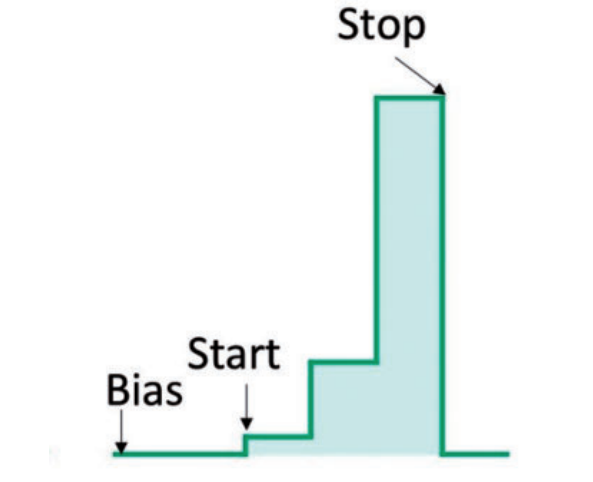

로그 계단형 스위프
로그 계단형 스위프

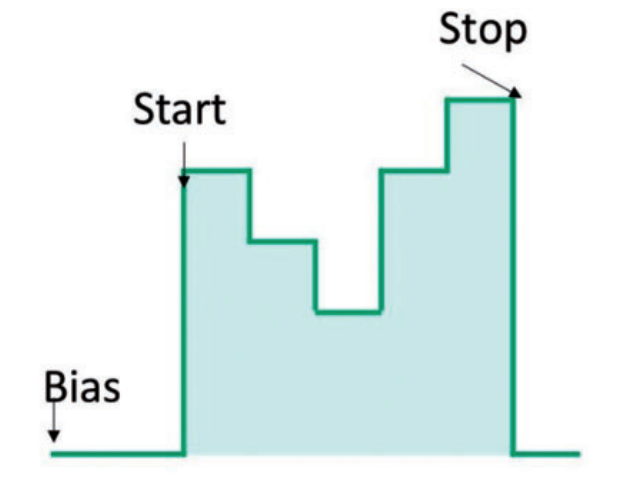

사용자 지정 모드
사용자 지정 모드
■ OVP / OTP 보호 기능

보호 측면에서, GSM-20H10은 OVP/OTP 보호 모드를 제공합니다. OVP 설계에서는 사용자가 OVP 범위를 정의할 수 있으며, OTP 보호는 테스트 과정에서 온도 드리프트로 인해 발생하는 오류를 효과적으로 방지할 수 있습니다.

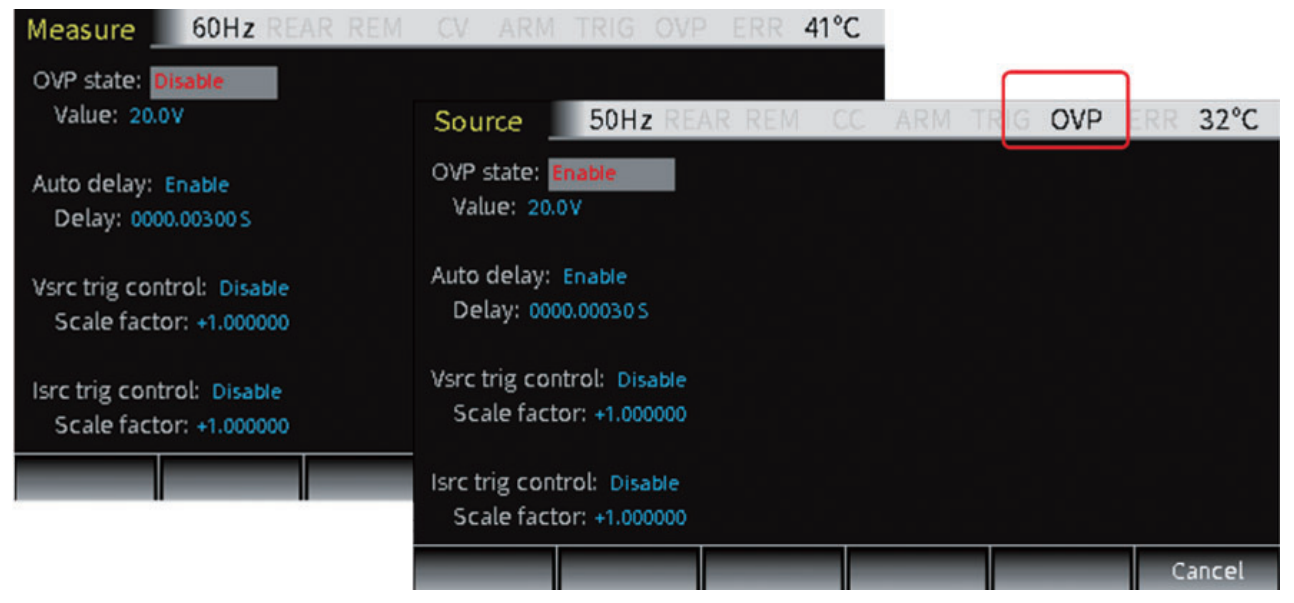

기기 화면에서 OVP(과전압 보호) 및 OTP 상태 설정 메뉴 화면
기기 화면에서 OVP(과전압 보호) 및 OTP 상태 설정 메뉴 화면
■ 0.012% 기본 측정 정확도 및 6½자리 해상도

GSM-20H10은 최대 0.012%의 측정 정확도를 제공하며, 최대 6½자리의 미터 디스플레이 기능을 제공하여 사용자가 소신호를 측정할 때 보다 정확한 결과를 얻을 수 있도록 합니다.

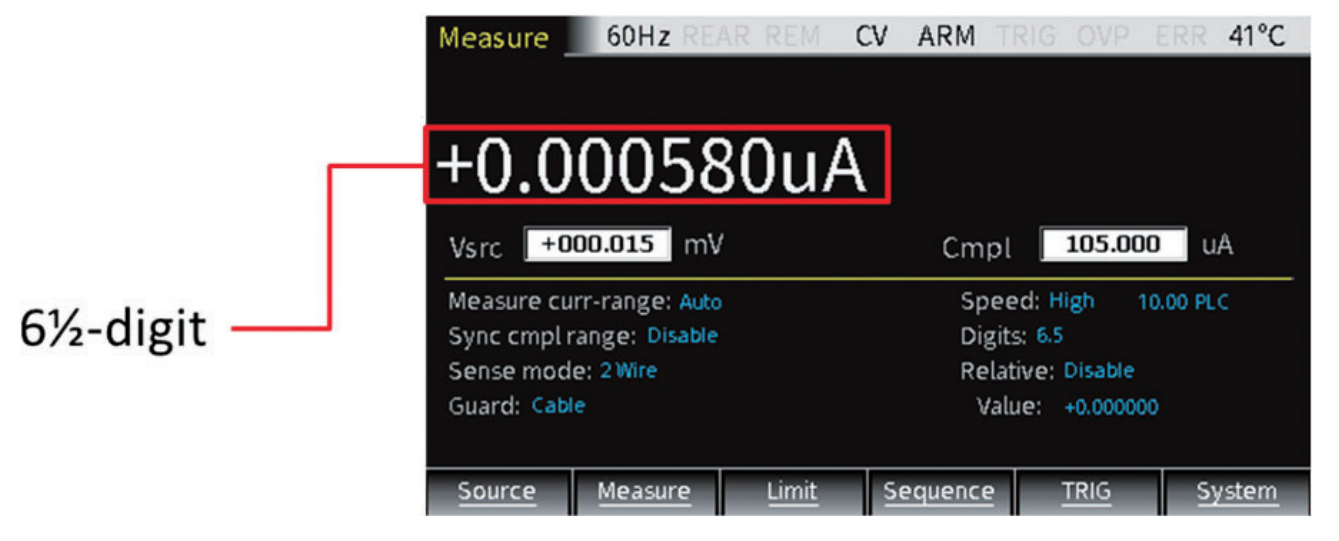

6½자리 해상도 측정 화면
6½자리 해상도 측정 화면
■ 가변 샘플링 속도

GSM-20H10의 샘플링 속도는 가변적입니다. 따라서 사용자는 필요에 따라 0.01 PLC에서 10 PLC까지 샘플링 속도를 선택할 수 있습니다. 여기서 NPLC는 전력 라인 주기의 수를 나타내며, 예를 들어 AC 전원 주파수가 50Hz일 때 1 PLC는 20ms를 의미하고, 2 PLC는 40ms를 의미합니다.

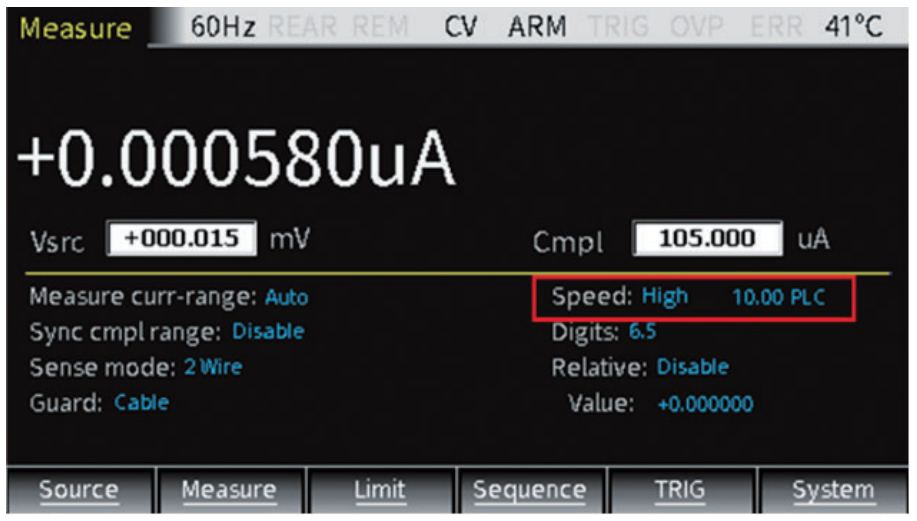

샘플링 속도(NPLC) 설정 화면
샘플링 속도(NPLC) 설정 화면
SAMPLING MODE FAST MEDIUM NORMAL HIGH OTHER
Speed, NPLC 0.01 0.1 1 10 User defined
Digit 3½ 4½ 5½ 6½ Selectable
■ SDM (소스 지연 측정) 주기

소스 출력의 초기 상태가 불안정할 수 있습니다. 소스가 출력된 후 미터가 측정을 시작하는 경우, 사용자는 소스 지연을 설정하여 불안정한 기간이 지난 후에 미터 측정을 시작함으로써 안정적인 측정 결과를 얻을 수 있습니다.

GSM-20H10 소스 측정 유닛 지연 범위는 0 ~ 9999.999초입니다.

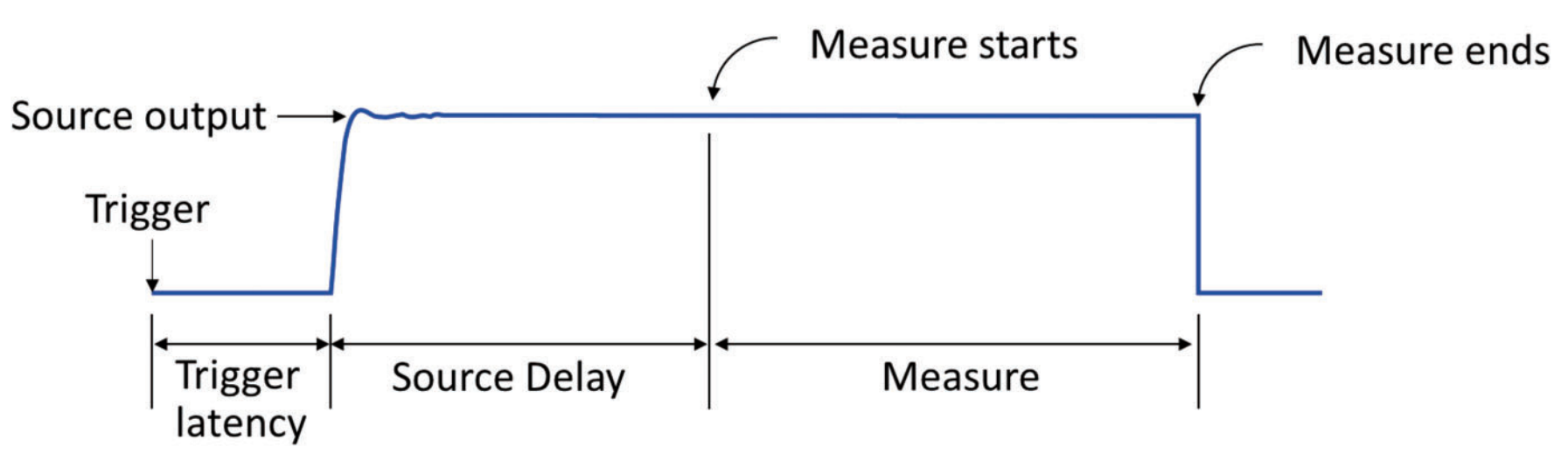

SDM (소스 지연 측정) 타이밍 다이어그램
SDM (소스 지연 측정) 타이밍 다이어그램
■ 2선, 4선 및 6선 원격 V-소스 및 측정 센싱

2선 외에도 GSM-20H10은 4선 및 6선 저항 측정을 제공합니다.
4선 측정은 리드 저항의 영향을 제거하여 고전류에서 100옴 미만의 소저항을 정확하게 측정할 수 있게 해줍니다.
6선 측정은 4선 연결과 옴 특성의 보호를 결합하여 내부 병렬 저항의 영향을 제거하고 초미세 와이어의 저항 측정을 실현합니다.

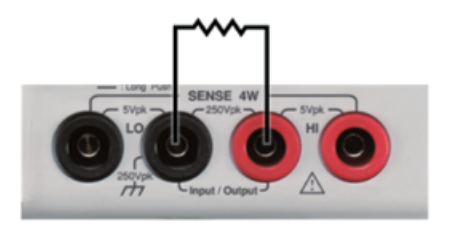

2선 연결 방식(단자 및 회로도)
2선 연결 방식(단자 및 회로도)

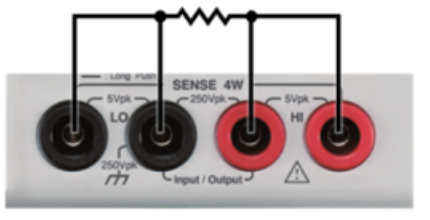

4선 연결 방식(단자 및 회로도)
4선 연결 방식(단자 및 회로도)

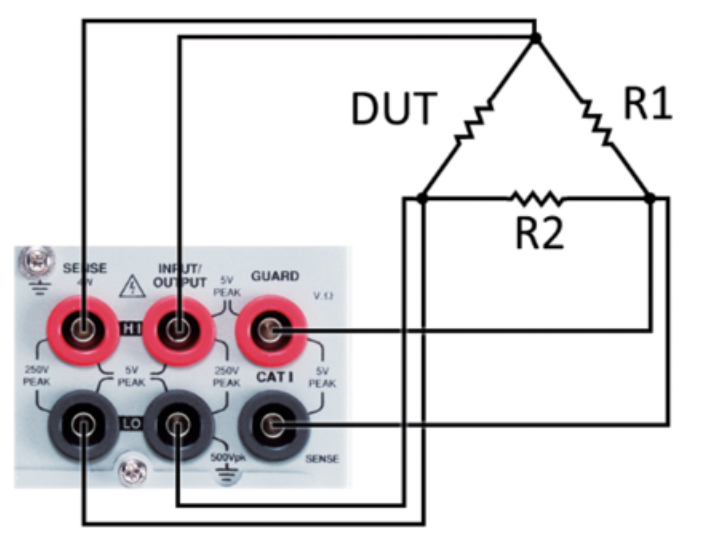

6선 연결 방식(단자 및 회로도)
6선 연결 방식(단자 및 회로도)
■ 가변 디스플레이 자릿수

GSM-20H10의 디스플레이 비트는 가변적입니다. 따라서 사용자는 필요에 따라 디스플레이 비트 수를 3.5, 4.5, 5.5, 6.5비트 중에서 선택할 수 있습니다.

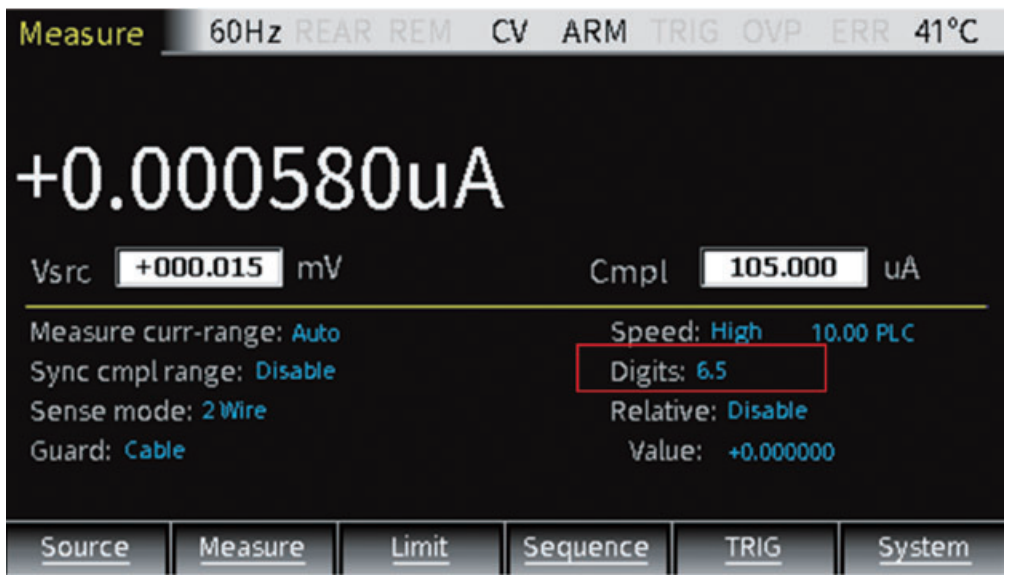

디스플레이 자릿수 설정 화면
디스플레이 자릿수 설정 화면
■ 내장 리미트 기능

GSM-20H10에는 총 11개의 세트를 가진 3개의 내장 Pass/Fail 리미트 라인 테스트가 있습니다.

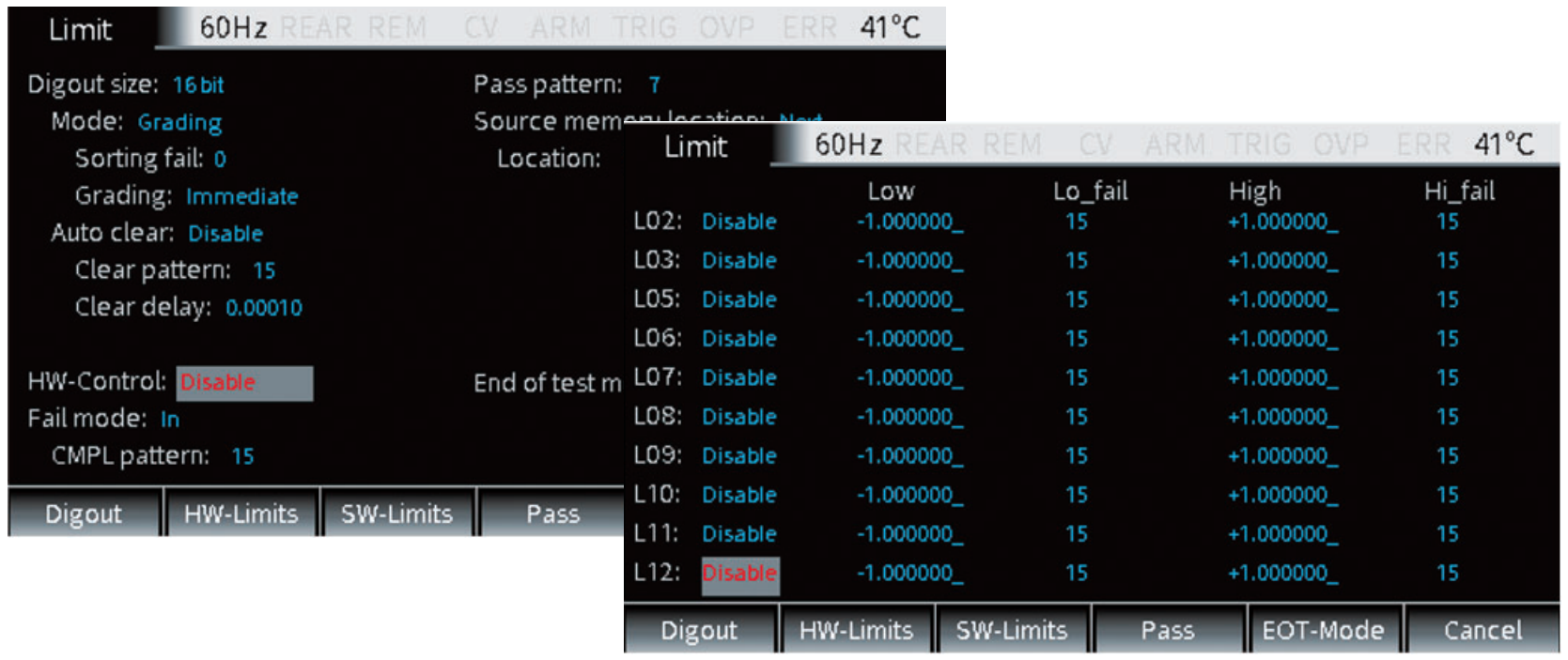

한계값 테스트 및 디지털 출력 (Limit Test & Digital Output) 화면
한계값 테스트 및 디지털 출력 (Limit Test & Digital Output) 화면
■ 배터리 충방전 테스트

충전 중에는 GSM-20H10이 배터리보다 높은 전압을 가진 소스로 작용하여 SMU에서 배터리로 전류가 흐르게 합니다. 방전 중에는 배터리보다 낮은 전압을 가진 부로 작용하여 배터리에서 SMU로 전류가 흐릅니다.

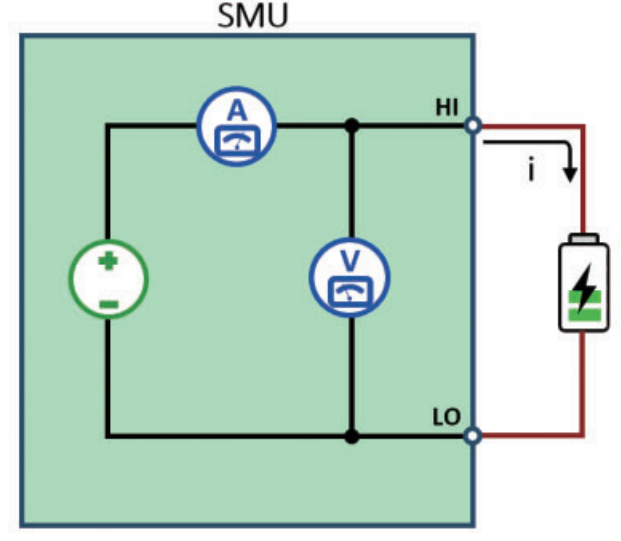

배터리 충전 테스트
배터리 충전 테스트

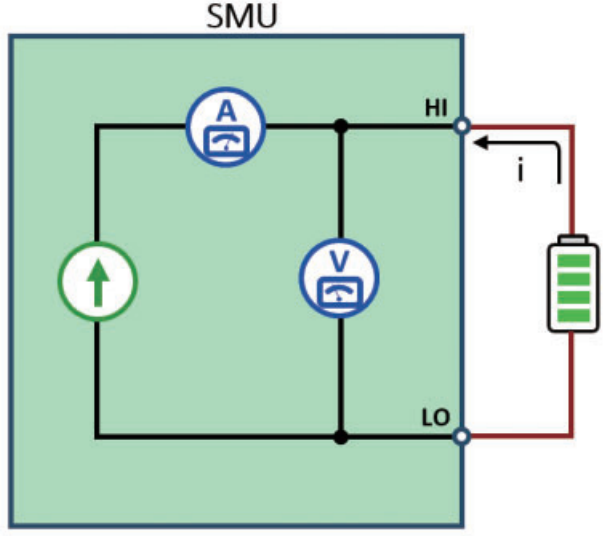

배터리 방전 테스트
배터리 방전 테스트
■ 내장 5가지 연산 기능

GSM-20H10은 전력(Power), 오프셋 보상 오름(Offset Compensation Ohms), 전압 계수(Voltage Coefficient), 바리스터 알파(Varisor Alpha), 백분율 편차(Percent Deviation)의 다섯 가지 내장 연산 기능을 제공합니다.

  • * GSM-20H10 측정 및 연산 공식
  • Power = V * I
  • CompOhms = (V2 - V1) ÷ (I2 - I1)
  • Vceoff = [ ΔR / (R2 * ΔV) ] * 100%
  • VarAlpha, α = log(I2 ÷ I1) / log(v2 ÷ V1)
  • Dev= [ (X - Y) / Y ] * 100%

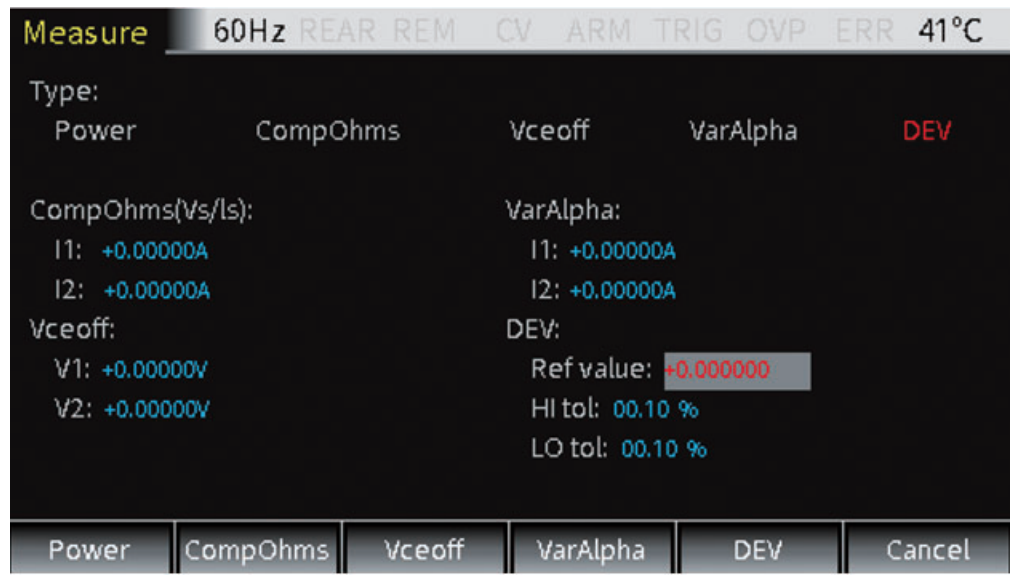

측정 계산 기능 (Measurement Calculation) 화면
측정 계산 기능 (Measurement Calculation) 화면
제품 사양서
사양서 (SPECIFICATIONS)
최대 범위 (MAXIMUM RANGE)
전압 ± 210 V
전류 ± 1.05 A
전력 22 W
전압 해상도 1 μV
전류 해상도 10 pA
소스 (SOURCE)
직류 전압 (DC Voltage) 출력 전압 ± 21 V / ± 1.05 A, ± 210 V / ± 105 mA
전류 제한 범위의 최소 0.1 %
프로그래밍 해상도 및 정확도 *1
범위 해상도 정확도
± 200.000 mV 1 μV ± (0.02 % + 600 μV)
± 2.00000 V 10 μV ± (0.02 % + 600 μV)
± 20.0000 V 100 μV ± (0.02 % + 2.4 mV)
± 200.000 V 1 mV ± (0.02 % + 24 mV)
부하 규정력 (로드 레귤레이션) 범위의 0.01 % + 100 μV
라인 규정력 (라인 레귤레이션) 범위의 0.01 %
오버슈트 < 0.1 % 일반적 (풀스케일 스텝, 저항성 부하, 10 mA 범위)
복구 시간 (1000% 부하 변화 시) < 250 μs (부하 규정력 오차 포함 0.1 % 이내, 1 A 및 100 mA 컴플라이언스)
리플 및 노이즈 4 mVrms (20 Hz ~ 1 MHz) / 10 mVpp (20 Hz ~ 1 MHz)
온도 계수 ± (0.15 × 정확도 사양) / °C (0 °C ~ 18 °C 및 28 °C ~ 50 °C)
직류 전류 (DC Current) 출력 전류 ± 1.05 A / ± 21 V, ± 105 mA / ± 210 V
전압 제한 범위의 최소 0.1 %
프로그램된 소스 해상도 및 정확도
범위 해상도 정확도
± 1.00000 μA 10 pA ± (0.035 % + 600 pA)
± 10.0000 μA 100 pA ± (0.033 % + 2 nA)
± 100.000 μA 1 nA ± (0.031 % + 20 nA)
± 1.00000 mA 10 nA ± (0.034 % + 200 nA)
± 10.0000 mA 100 nA ± (0.045 % + 2 μA)
± 100.000 mA 1 μA ± (0.066 % + 20 μA)
± 1.00000 A 10 μA ± (0.27 % + 900 μA)
부하 규정력 (로드 레귤레이션) 범위의 0.01 % + 100 pA
라인 규정력 (라인 레귤레이션) 범위의 0.01 %
오버슈트 < 0.1 % 일반적 (1 mA 스텝, RL = 10 kΩ, 20 V 범위)
온도 계수 ± (0.15 × 정확도 사양) / °C (0 °C ~ 18 °C 및 28 °C ~ 50 °C)
일반 (General) 출력 안정화 시간 *1 100 μs 일반 시간
출력 상승 시간 (± 30 %) 300 μs (200 V 범위, 100 mA 컴플라이언스) ; 150 V/μs (20 V 범위, 100 mA 컴플라이언스)
직류 플로팅 전압 출력은 최대 ± 250 VDC까지 플로팅 가능
원격 센스 (Remote Sense) 부하 리드당 최대 1 V 전압 강하
컴플라이언스 정확도 기본 사양에 범위의 0.3 % 및 읽기 값의 ± 0.02 % 추가
범위 변경 오버슈트 *2 200 mV, 2 V 및 20 V 범위 간 인접 범위 변경 시, 100 mV 일반적
최소 컴플라이언스 값 범위의 0.1 %
명령 처리 시간 *3 오토레인지 켜기: 10 ms, 오토레인지 끄기: 7 ms
측정 (MEASUREMENT)
전압 (Voltage) 입력 저항 > 10 GΩ
측정 해상도 및 정확도
범위 해상도 정확도
± 200.000 mV 1 μV ± (0.012 % + 300 μV)
± 2.00000 V 10 μV ± (0.012 % + 300 μV)
± 20.0000 V 100 μV ± (0.015 % + 1.5 mV)
± 200.000 V 1 mV ± (0.015 % + 10 mV)
온도 계수 ± (0.15 × 정확도 사양) / °C (0 °C ~ 18 °C 및 28 °C ~ 50 °C)
전류 (Current) 전압 번든 (4선 모드) < 1 mV
프로그램된 소스 해상도 및 정확도 *4
범위 해상도 정확도
± 1.00000 μA 10 pA ± (0.029 % + 300 pA)
± 10.0000 μA 100 pA ± (0.027 % + 700 pA)
± 100.000 μA 1 nA ± (0.025 % + 6 nA)
± 1.00000 mA 10 nA ± (0.027 % + 60 nA)
± 10.0000 mA 100 nA ± (0.035 % + 600 nA)
± 100.000 mA 1 μA ± (0.055 % + 6 μA)
± 1.00000 A 10 μA ± (0.22 % + 570 μA)
온도 계수 ± (0.15 × 정확도 사양) / °C (0 °C ~ 18 °C 및 28 °C ~ 50 °C)
저항 (Resistance) 범위
범위 해상도 테스트 전류 정확도
< 2.00000 Ω --- --- 소스 I 정확도 + 측정 V 정확도
2.00000 Ω 10 μΩ --- 소스 I 정확도 + 측정 V 정확도
20.0000 Ω 100 μΩ 100 mA ± (0.1 % + 0.003 Ω), 일반
± (0.07 % + 0.001 Ω), 향상됨 *5
200.000 Ω 1 mΩ 10 mA ± (0.08 % + 0.03 Ω), 일반
± (0.05 % + 0.01 Ω), 향상됨
2.00000 kΩ 10 mΩ 1 mA ± (0.07 % + 0.3 Ω), 일반
± (0.05 % + 0.1 Ω), 향상됨
20.0000 kΩ 100 mΩ 100 μA ± (0.06 % + 3 Ω), 일반
± (0.04 % + 1 Ω), 향상됨
200.000 kΩ 1 Ω 10 μA ± (0.07 % + 30 Ω), 일반
± (0.05 % + 10 Ω), 향상됨
2.00000 MΩ 10 Ω 5 μA ± (0.11 % + 300 Ω), 일반
± (0.05 % + 100 Ω), 향상됨
20.0000 MΩ 100 Ω 0.5 μA ± (0.11 % + 1 kΩ), 일반
± (0.05 % + 500 Ω), 향상됨
200.000 MΩ 1 kΩ 100 nA ± (0.66 % + 10 kΩ), 일반
± (0.35 % + 5 kΩ), 향상됨
> 200.000 MΩ --- --- 소스 I 정확도 + 측정 V 정확도
온도 계수 ± (0.15 × 정확도 사양) / °C (0 °C ~ 18 °C 및 28 °C ~ 50 °C)
소스 I 모드, 수동 옴(OHMS) 총 불확실성 = I 소스 정확도 + V 측정 정확도 (4선 원격 센스).
소스 V 모드, 수동 옴(OHMS) 총 불확실성 = V 소스 정확도 + I 측정 정확도 (4선 원격 센스).
6선 옴(OHMS) 모드 액티브 옴 가드 및 가드 센스를 사용하여 사용 가능. 최대 가드 출력 전류: 50 mA (1 A 범위 제외). 정확도는 부하에 따라 다름.
가드 출력 임피던스 < 0.1 Ω (옴 모드에서)
시스템 속도 (SYSTEM SPEED) *6
최대 측정 오토레인지 시간 40 ms (고정 소스) *7
시퀀스 읽기 속도 (초당 읽기 횟수) - 60 Hz (50 Hz 기준) *8
속도
NPLC / 트리거 소스		 고속 (Fast) 488.2 중속 (Medium) 488.2 일반 (Normal) 488.2
0.01 / 내부 0.01 / 외부 0.1 / 내부 0.1 / 외부 1 / 내부 1 / 외부
측정
메모리로 (TO MEMORY)		 2081 (2030) 1239 (1200) 510 (433) 438 (380) 59 (49) 57 (48)
측정
GPIB로 (TO GPIB)		 1198 (1210) 1079 (1050) 509 (433) 438 (380) 59 (49) 57 (48)
소스-측정 *10
메모리로 (TO MEMORY)		 1551 (1515) 1018 (990) 470 (405) 409 (360) 58 (48) 57 (47)
소스-측정 *10
GPIB로 (TO GPIB)		 1000 (900) 916 (835) 470 (410) 409 (365) 58 (48) 57 (47)
소스-측정 합격/불합격 테스트 *9, *10
메모리로 (TO MEMORY)		 902 (900) 830 (830) 389 (343) 374 (333) 56 (47) 56 (47)
소스-측정 합격/불합격 테스트 *9, *10
GPIB로 (TO GPIB)		 809 (840) 756 (780) 388 (343) 374 (333) 56 (47) 56 (47)
측정 메모리 *9, *10
메모리로 (TO MEMORY)		 165 (162) 163 (160) 133 (126) 131 (125) 44 (38) 44 (38)
측정 메모리 *9, *10
GPIB로 (TO GPIB)		 164 (162) 162 (160) 132 (126) 131 (125) 44 (38) 44 (38)
단일 읽기 동작 속도 (초당 읽기 횟수) - 60 Hz (50 Hz 기준)
속도
NPLC / 트리거 소스		 488.2 488.2 488.2
0.01 / 외부 0.1 / 외부 1 / 외부
측정
GPIB로 (TO GPIB)		 256 (256) 167 (166) 49 (42)
소스-측정
GPIB로 (TO GPIB) *10		 79 (83) 72 (70) 34 (31)
소스-측정 합격/불합격 테스트 *9, *10
GPIB로 (TO GPIB)		 79 (83) 69 (70) 35 (30)
컴포넌트 인터페이스 핸들러 시간 - 60 Hz (50 Hz 기준): *9, *11
속도
NPLC / 트리거 소스		 고속 (Fast) 중속 (Medium) 일반 (Normal)
0.01 / 내부 0.1 / 내부 1 / 내부
측정
GPIB로 (TO GPIB)		 1.04 ms (1.08 ms) 2.55 ms (2.9 ms) 17.53 ms (20.9 ms)
소스 합격/불합격 테스트
GPIB로 (TO GPIB)		 0.5 ms (0.5 ms) 0.5 ms (0.5 ms) 0.5 ms (0.5 ms)
소스-측정 합격/불합격 테스트 *10, *12
GPIB로 (TO GPIB)		 4.82 ms (5.3 ms) 6.27 ms (7.1 ms) 21.31 ms (25.0 ms)
일반 사양 (GENERAL SPECIFICATIONS)
일반 (General) 부하 임피던스 20,000 pF에서 안정적 (일반적)
차동 모드 전압 250 VPk
공통 모드 전압 250 VDC
공통 모드 절연 > 10 GΩ, < 1000 pF
오버레인지 (Over Range) 범위의 105 % (소스 및 측정)
최대 전압 강하 5 V
최대 센스 리드 저항 1 MΩ
센스 입력 임피던스 > 100 GΩ
가드 오프셋 전압 < 150 μV (일반적)
소스 출력 모드 고정 DC 레벨, 메모리 리스트 (혼합 기능), 계단식 (선형 및 로그)
소스 메모리 리스트 최대 100 포인트
메모리 버퍼 5,000개 읽기 값 @ 5자리 (2,500 포인트 버퍼 2개). 선택된 측정 값 및 타임스탬프 포함. 리튬 배터리 백업 (3년 이상 배터리 수명).
전원 켜기 설정 사용자 정의 전원 켜기 상태 5개 및 공장 기본값 및 *RST.
디지털 I/O 커넥터 액티브 로우 입력. 테스트 시작, 테스트 종료, 3개의 카테고리 비트. ; +5V @ 300 mA 공급. ; 트리거 입력 1개, TTL/릴레이 드라이브 출력 4개 (33V @ 500 mA, 다이오드)
원격 인터페이스 USB, GPIB, LAN, RS-232
절연 샤시 및 단자: 20 MΩ 이상 (DC 500V); 샤시 및 AC 코드: 30 MΩ 이상 (DC 500V)
작동 환경 실내용, 고도: ≤ 2000 m, 주위 온도: 0 °C ~ 40 °C, 상대 습도: ≤ 80 %; 설치 카테고리: II, 오염 등급: 2
보관 환경 온도: -20 °C ~ 70 °C; 습도: < 80 %
입력 전원 AC 100 V ~ AC 240 V, 50 Hz 또는 60 Hz
소비 전력 80 W
크기 및 무게 214 mm x 86 mm x 356.5 mm (너비 x 높이 x 깊이), 약 4.8 kg

참고 (NOTE): 1. 명령이 처리된 후 최종 값의 0.1%에 도달하는 데 필요한 시간. 저항성 부하. 10 μA ~ 100 mA 범위.

2. 완전한 저항성 100 kΩ 부하에서의 오버슈트, 10 Hz ~ 1 MHz 대역폭(BW), 인접 범위: 20 V / 200 V를 제외하고 100 mV 일반적.

3. : SOURce : VOLTage | CURRent 명령 수신 후 출력이 변경되기 시작하는 데 필요한 최대 시간.

4. 속도 = 일반(1 PLC). 0.1 PLC의 경우 200 mV 및 1 A 범위를 제외하고 오프셋 사양에 범위의 0.005%를 추가하며, 200 mV 및 1 A 범위의 경우 0.05%를 추가합니다.
0.01 PLC의 경우 200 mV 및 1 A 범위를 제외하고 오프셋 사양에 범위의 0.05%를 추가하며, 200 mV 및 1 A 범위의 경우 0.5%를 추가합니다.

5. 향상된 모드는 소스 읽기백 켜기(ON), 오프셋 보정 켜기(ON) 상태이며, 시스템 노이즈는 추가되지만 오프셋은 포함되지 않습니다.

6. 읽기 속도는 전압 또는 전류 측정, 오토레인지 끄기, 필터 끄기, 디스플레이 끄기, 트리거 지연 = 0 및 바이너리 읽기 형식에 적용됩니다.

7. 순수 저항성 리드. 1 μA 및 10 μA 범위 < 65 ms.

8. 1000포인트 스윕은 고정된 범위의 소스로 특성화되었습니다.

9. 상한 제한 1개와 하한 제한 1개를 사용하여 수행된 합격/불합격(Pass/Fail) 테스트.

10. 측정하기 전에 소스를 새 레벨로 다시 프로그래밍하는 시간이 포함됩니다.

11. 테스트 시작(START OF TEST) 신호의 하강 에지에서 테스트 종료(END OF TEST) 신호의 하강 에지까지의 시간.

12. : SOURce : VOLTage | CURRent : TRIGgered 명령의 명령 처리 시간은 포함되지 않습니다.

사양은 사전 통지 없이 변경될 수 있습니다. GSM-20H10_E_BH2
제품 구성 및 액세서리 안내

기본 액세서리

  • 전원 코드 x 1, GTL-207A 테스트 리드 x 1, 악어 클립 x 2 (Power Cord x 1, GTL-207A Test Lead x 1, Alligator Clip x 2)

옵션 액세서리

  • SM-01 : 디지털 I/O 어댑터, DB15를 DB9 + 8핀 마이크로-DIN으로 변환 (Digital I/O Adapter, Convert DB15 to DB9 + 8-pin micro-DIN)
  • SM-02 : 디지털 I/O 어댑터, DB15를 DB37 + 8핀 마이크로-DIN으로 변환 (Digital I/O Adapter, Convert DB15 to DB37 + 8-pin micro-DIN)
  • GTL-207A : 테스트 리드, 바나나 to 프로브 테스트 리드, 800 mm (Test Lead, Banana to Probe Test Lead, 800 mm)
  • GTL-246 : USB 케이블 (USB 2.0 A-B 타입, 약 1200 mm) (USB Cable (USB 2.0 A-B Type, approx. 1200 mm))
  • GTL-248 : GPIB 케이블 (25핀 마이크로-D 커넥터) (GPIB Cable (25 pin Micro-D Connector))
  • GRA-450-J : JIS 타입용 랙 마운트 키트 (Rack Mount Kit for JIS type)
  • GRA-450-E : EIA 타입용 랙 마운트 키트 (Rack Mount Kit for EIA type)

무료 다운로드

  • PC Software / LabVIEW Driver : PC 소프트웨어, LabVIEW 드라이버



주문 정보

GSM-20H10

정밀 소스 메저 유닛

견적문의​

GSM-20H10 (+GPIB)

정밀 소스 메저 유닛 (+GPIB 카드 옵션)

견적문의

옵션 액세서리

SM-01

디지털 I/O 어댑터, DB15를 DB9 + 8핀 마이크로 DIN으로 변환

 견적문의​​

SM-02

디지털 I/O 어댑터, DB15를 DB37 + 8핀 마이크로 DIN으로 변환​

 견적문의​​​

GTL-246

USB 케이블 (USB 2.0 A-B Type, 약 1200mm)​

 견적문의​​​

GTL-258

GPIB 케이블(25핀 Micro-D 커넥터) ​

 견적문의​


상기 가격은 부가세 별도 가격입니다.​​



목록보기
