> 계측기기 > GWINSTEK 전류 션트 미터 PCS-1000I
- 전류션트미터, PCS-1000I
- 입력 채널 : 1CH
- DC 전압 범위 : 200mV/2V/20V/200V/1000V(Max)
- DC 전류 범위 : 30mA/300mA/3A/30A/300A(Max)
- 인터페이스 : USB/GPIB
온라인 견적요청

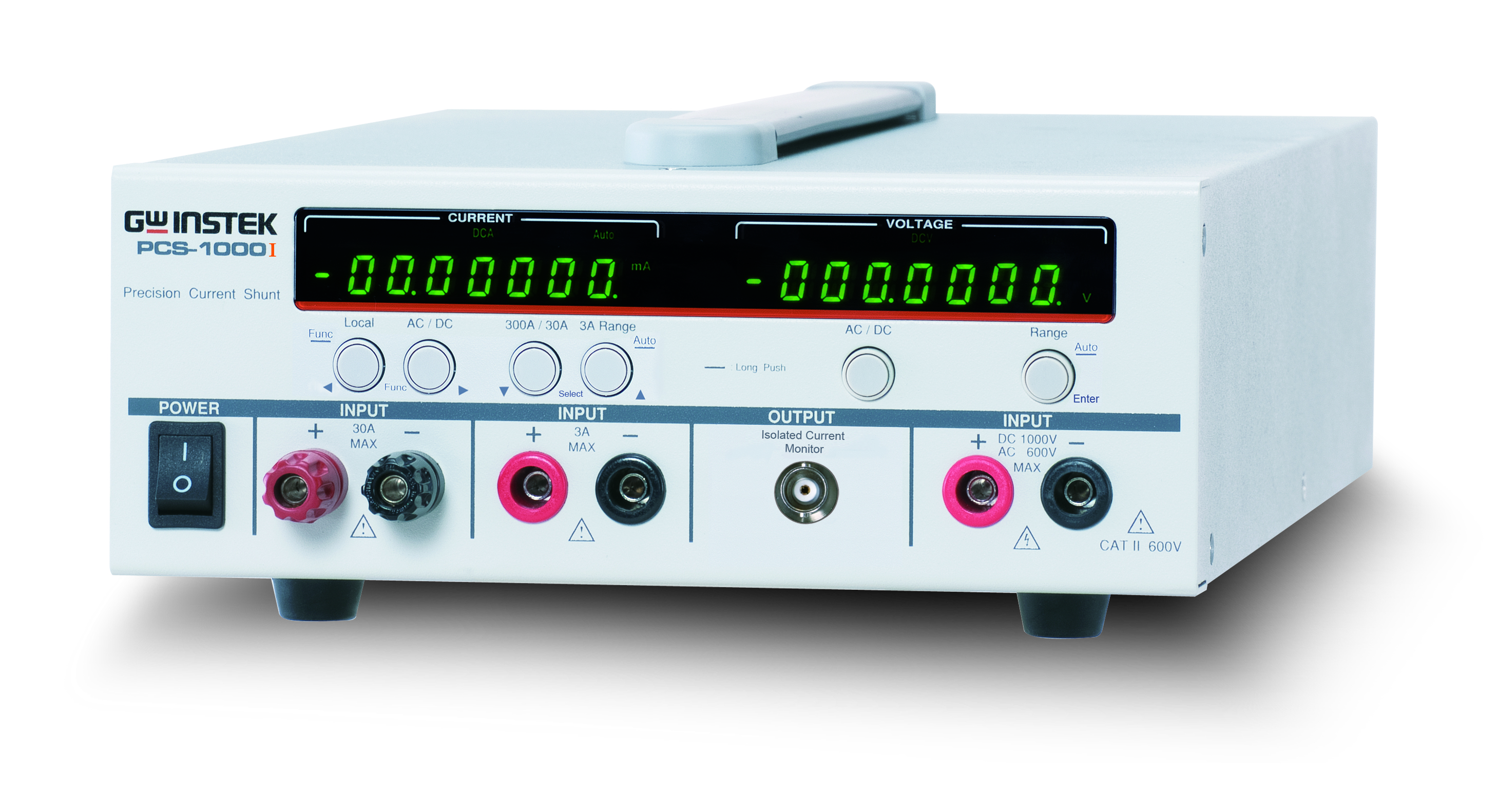

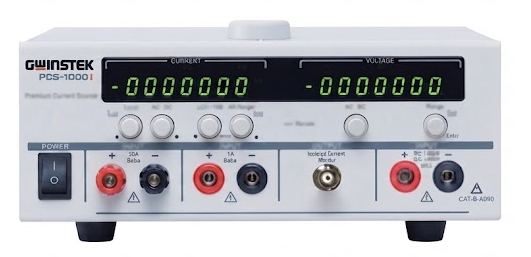

PCS-1000I 시리즈
절연 출력 고정밀 전류 션트 미터
자동 측정 레벨 선택 기능을 갖춘 고정밀 전류 션트 미터 'PCS-1000I'
GW 인스텍(GW Instek)은 PCS-1000의 동시 전압 및 전류 측정 기능을 계승한 새로운 PCS-1000I 절연 출력 고정밀 전류 션트 미터를 출시했습니다. PCS-1000I는 5세트의 독립형 션트 저항을 채택하여 300A, 30A, 3A, 300mA, 30mA를 포함한 5가지 전류 측정 레벨을 제공함으로써 다양한 전류 레벨 측정 요구 사항을 충족합니다.
내부적으로 PCS-1000I는 2세트의 24비트 ADC와 저온계수 전자 부품을 활용하여 전원 공급 장치의 전류 측정에 주로 초점을 맞추고 있습니다. 고정밀 PCS-1000I는 장비 조정 및 교정에 사용할 수 있습니다. 또한 온도 변화로 인해 PCS-1000I에 측정 오차가 발생하지 않습니다. PCS-1000I는 수동 선택을 대체하여 작동 시간을 절약할 수 있도록 최대 분해능으로 최적의 측정 레벨을 자동으로 선택할 수 있습니다.
오실로스코프 직접 연결 및 측정 오차 방지
- PCS-1000I는 BNC 출력을 제공하므로 전류 프로브 없이 오실로스코프에 직접 연결하여 전류 파형 변화를 관찰할 수 있습니다.
- 절연 전류 출력 디자인을 채택하여, 일반 오실로스코프의 비절연 구조 및 출력 부하로 인해 발생하는 측정 오차를 효과적으로 방지합니다.
동시 측정 및 원격 제어 기능
- 전압과 전류를 동시에 측정하며, USB 및 GPIB 통신 인터페이스를 지원합니다.
- SCPI 통신 명령을 사용하여 PC를 통한 원격 제어 및 측정 데이터 읽기 백업이 가능합니다.
주요 특징 (FEATURES)
- • 6 1/2 자리 전압 및 전류 측정 분해능
- • 전류 및 전압 동시 측정
- • 5가지 전류 측정 레벨 (AC & DC) : 30mA/300mA/3A/30A/300A
- • AC 전압 측정 레벨 : 200mV/2V/20V/200V/600V
- • DC 전압 측정 레벨 : 200mV/2V/20V/200V/1000V
- • 표준 사양 : USB & GPIB
- • CE 인증

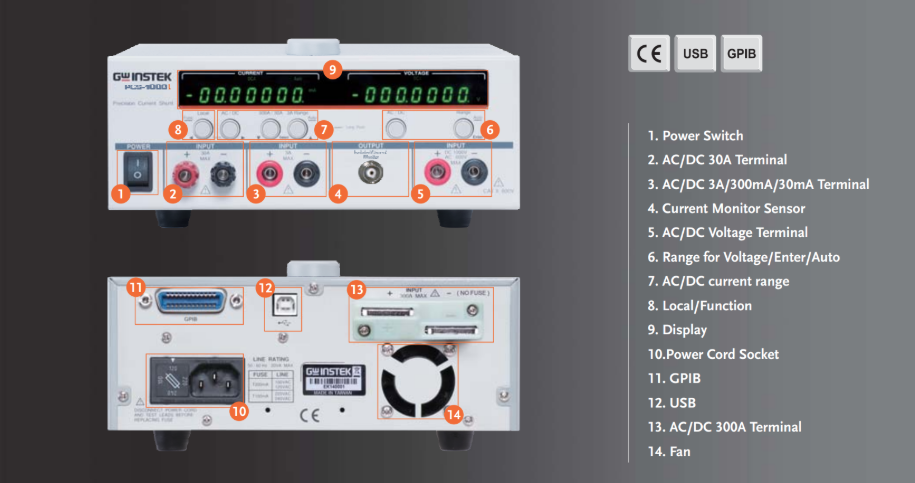

| 전면 패널 인터페이스 | 후면 패널 인터페이스 |
|---|---|
| 1. 전원 스위치 | 10. 전원 코드 소켓 |
| 2. AC/DC 30A 단자 | 11. GPIB |
| 3. AC/DC 3A/300mA/30mA 단자 | 12. USB |
| 4. 전류 모니터 센서 | 13. AC/DC 300A 단자 |
| 5. AC/DC 전압 단자 | 14. 쿨링팬 |
| 6. 전압 범위/입력/자동 (Range for Voltage/Enter/Auto) | |
| 7. AC/DC 전류 범위 | |
| 8. 로컬/기능 (Local/Function) | |
| 9. 디스플레이 |
PCS-1000I 고정밀 AC 및 DC 션트 미터는 최대 6 1/2 분해능으로 전류와 전압을 동시에 측정할 수 있습니다. 위의 다이어그램은 동시 측정의 연결 방법을 보여줍니다. 다른 브랜드의 기존 미터 테스트와 비교할 때, PCS-1000I는 연결이 간단하며 추가 장비가 필요하지 않습니다.
5개의 독립된 션트 저항의 전환 측정은 단일 션트 저항보다 뛰어난 분해능을 제공합니다. 30mA 범위에서 분해능은 0.01uA이며, 이는 매우 작은 전류 측정에 이상적입니다.

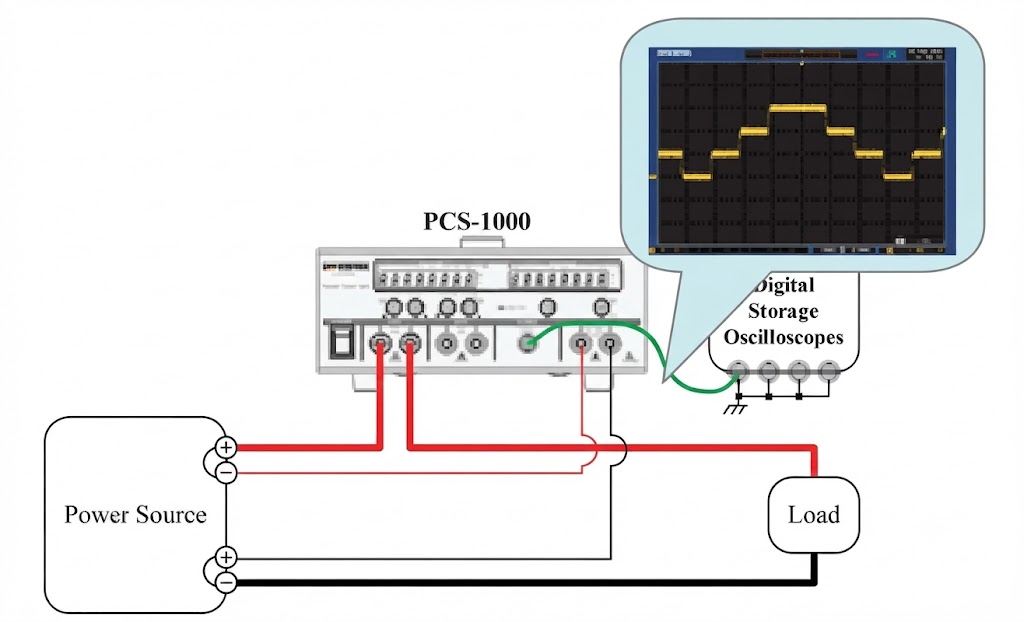

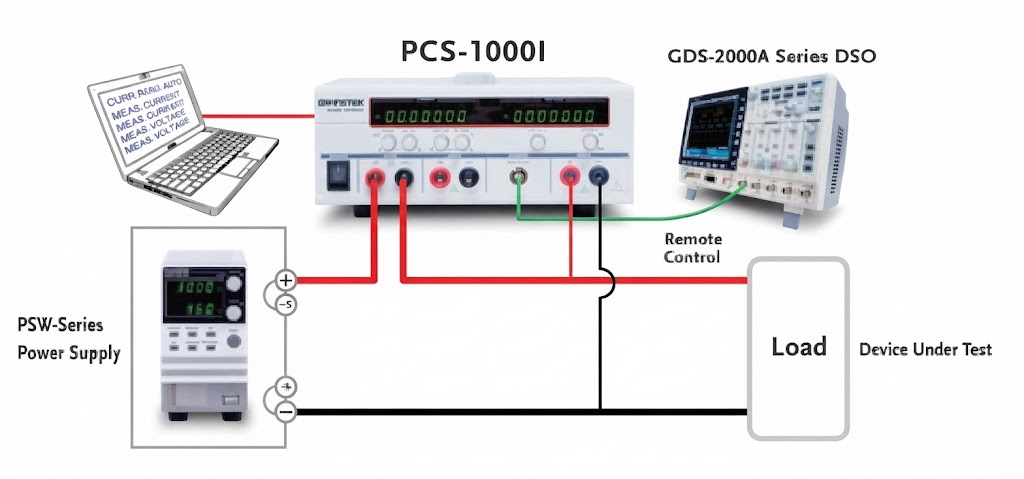

PCS-1000I는 고정밀 AC/DC 션트 미터일 뿐만 아니라 사용자가 작동 시퀀스를 원격으로 제어할 수 있도록 USB 및 GPIB 통신 인터페이스를 제공합니다. PCS-1000I의 SCPI 명령을 통해 사용자는 컴퓨터를 통해 PCS-1000I를 원격 제어하면서 측정값을 읽어올 수 있습니다. 위의 다이어그램에 표시된 것처럼, PCS-1000I와 DUT 간의 직렬 연결과 전압 입력과 DUT 간의 병렬 연결이 정렬되어 DUT에 대한 전압 및 전류 동시 측정을 수행합니다. 통신과 노트북 컴퓨터 간의 연결을 통해, PCS-1000I는 노트북 컴퓨터를 조작하고 시퀀스를 편집하여 원격으로 제어할 수 있습니다.

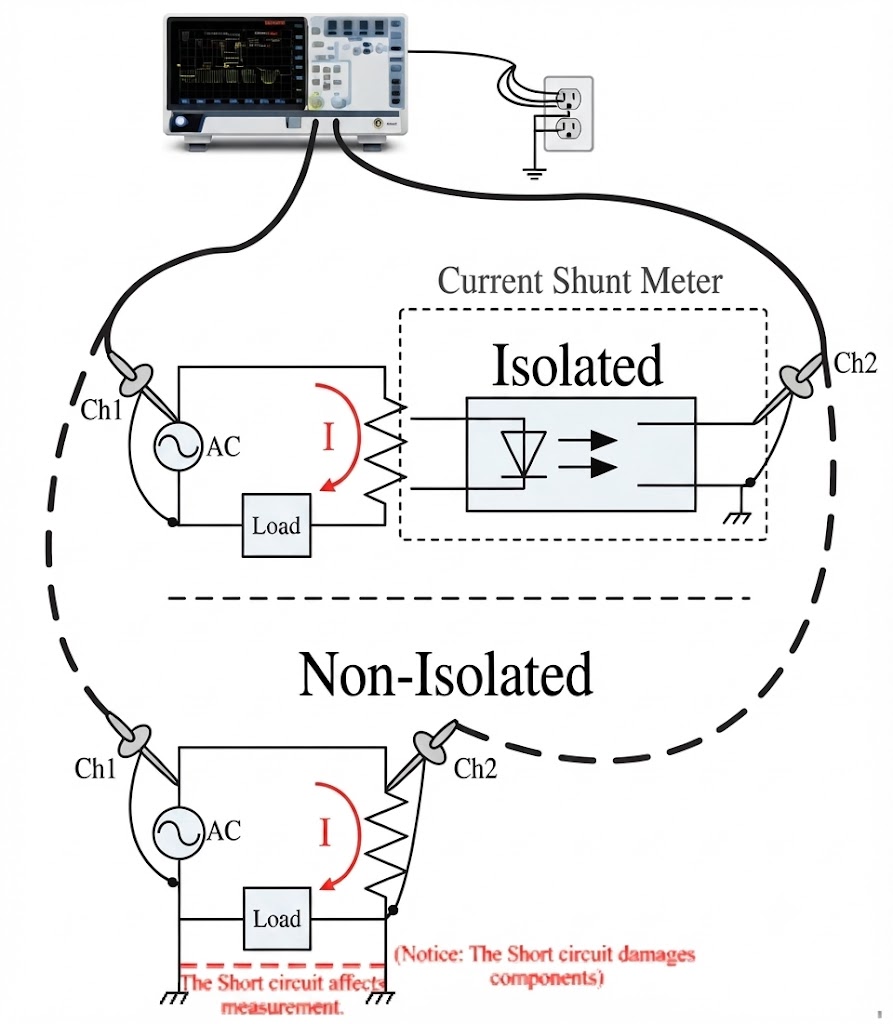

PCS-1000I는 절연 전류 출력 디자인을 채택했습니다. 그 BNC 출력은 오실로스코프의 아날로그 입력 측정 공통 접지로 인해 발생하는 측정 오차를 피하기 위해 오실로스코프와 직접 연결할 수 있습니다.

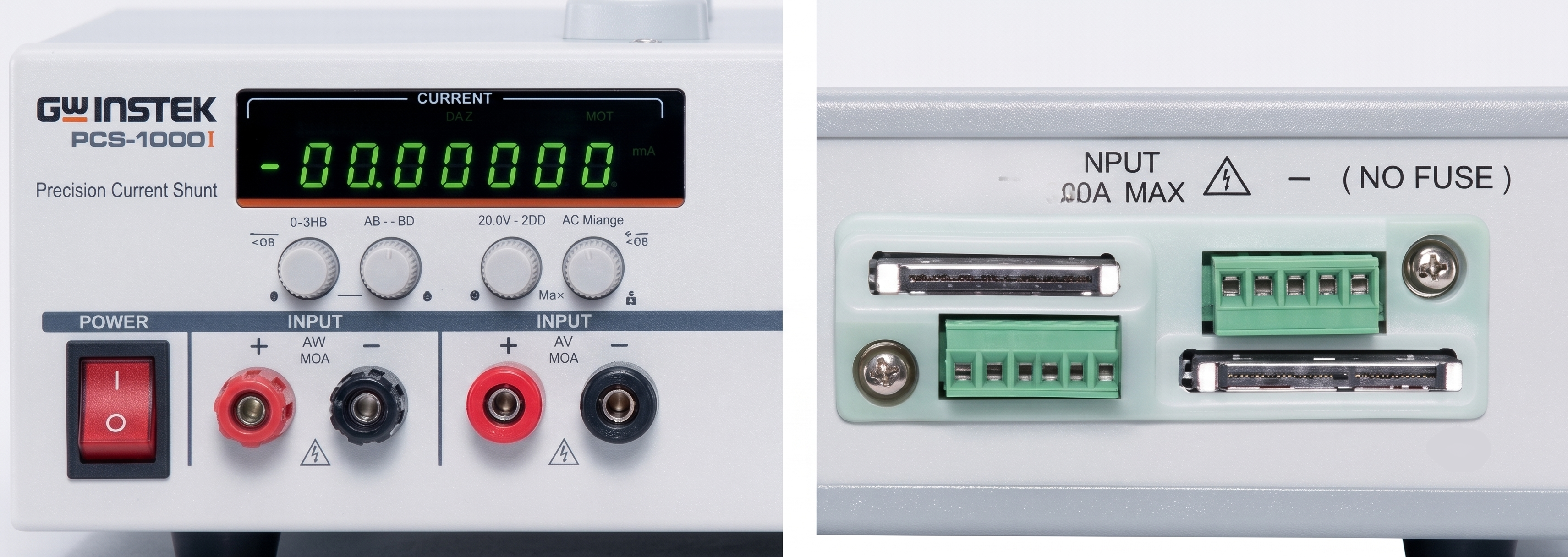

Auto 키를 길게 누르면 PCS-1000I가 최대 측정 분해능을 자동으로 선택하여 사용자가 수동 선택에 소요되는 시간을 절약할 수 있습니다.
PCS-1000I는 6 1/2 측정 분해능으로 전류와 전압을 동시에 측정할 수 있습니다. 왼쪽 다이어그램은 동시 측정의 연결 방법을 보여줍니다. 다른 브랜드의 기존 미터 테스트와 비교할 때, PCS-1000I는 연결이 간단하며 추가 장비가 필요하지 않습니다.

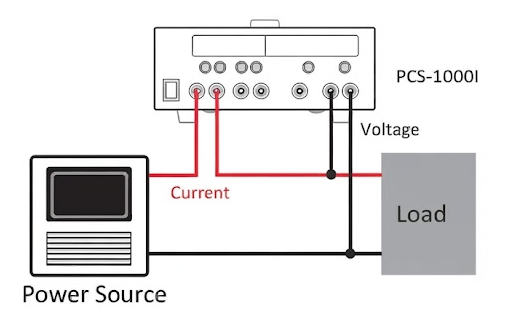

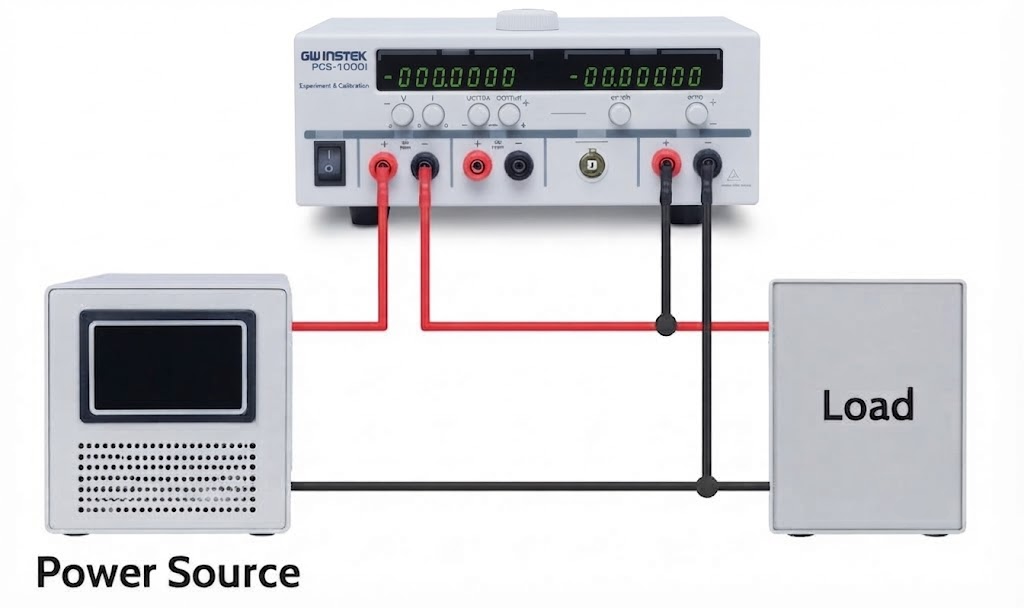

PCS-1000I의 전압 및 전류 동시 측정
- 1. 전압과 전류를 측정하는 데 단 하나의 PCS-1000i만 필요합니다.
- 2. 간편한 연결
- 3. PC와 연결된 상태에서 데이터 통신을 위해 후면 패널의 USB 및 GPIB 통신을 사용할 수 있습니다.

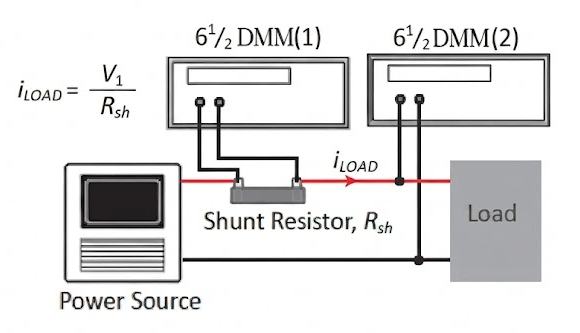

션트 저항의 전류 및 전압 측정
- 1. 션트의 전압을 측정하기 위해 전압계 1개가 필요하며, 해당 전압은 전류로 변환됩니다. 전압과 전류를 동시 측정하려면 추가 전압계 1개가 필요합니다.
- 2. 복잡한 연결
- 3. PC와의 데이터 통신을 위해 PC를 두 개의 전압계에 연결해야 합니다.

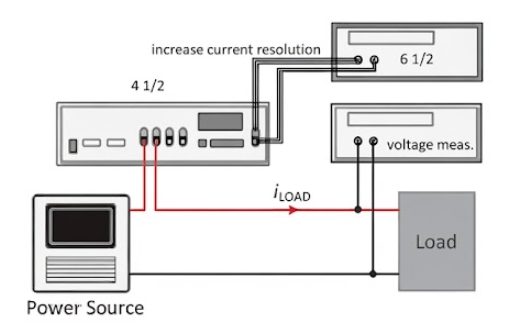

기존 션트 미터의 전류 및 전압 측정
- 1. 이 방식은 전류 측정 해상도를 높이기 위한 션트 미터 1개, 전류계 1개, 그리고 전압을 측정하기 위한 전압계 1개가 필요합니다.
- 2. 복잡한 연결
- 3. PC와의 데이터 통신을 위해 PC를 두 개의 미터에 연결해야 합니다.
| 직류 특성 (DC CHARACTERISTICS) |
직류 전압 (DC Voltage) |
범위 (Range) | 6개월 23 ℃ ± 5 ℃ | 온도 계수/°C (Temperature Coefficient) |
|
|---|---|---|---|---|---|
| 200.0000 mV | 0.0050 + 0.0035 | 0.0005 + 0.0005 | |||
| 2.000000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |||
| 20.00000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |||
| 200.0000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |||
| 1000.000 V | 0.0050 + 0.0020 | 0.0005 + 0.0001 | |||
| 정밀도 사양: ±(% 읽기 값 + % 범위); 전압 입력 저항: 모든 직류 전압 범위에서 10MΩ | |||||
| 직류 전류 (DC Current) |
범위 (Range) | 부하 전압 (Burden Voltage) | 6개월 23 ℃ ± 5 ℃ | 온도 계수/°C (Temperature Coefficient) |
|
| 30.00000 mA | < 0.4 V | 0.01 + 0.005 | 0.001 + 0.002 | ||
| 300.0000 mA | < 0.5 V | 0.01 + 0.005 | 0.001 + 0.002 | ||
| 3.000000 A | < 0.8 V | 0.01 + 0.005 | 0.001 + 0.002 | ||
| 30.00000 A*1 | < 0.8 V | 0.01 + 0.005 | 0.001 + 0.002 | ||
| 300.0000 A*1 | < 0.8 V | 0.02 + 0.005 | 0.001 + 0.002 | ||
| 정밀도 사양: ±(% 읽기 값 + % 범위) | |||||
| 절연 직류 전류 모니터 정밀도 (Isolated DC Current Monitor Accuracy) |
범위 (Range) | 6개월 23 ℃ ± 5 ℃ 직류 정밀도 (DC Accuracy) | 온도 계수/°C (Temperature Coefficient) |
||
| 30.00000 mA | 0.1 + 0.05 | 0.001 | |||
| 300.0000 mA | 0.1 + 0.05 | 0.001 | |||
| 3.000000 A | 0.1 + 0.05 | 0.001 | |||
| 30.00000 A*1 | 0.1 + 0.05 | 0.001 | |||
| 300.0000 A*1 | 0.2 + 0.05 | 0.001 | |||
| 정밀도 사양: ±(% 출력 값 + % 풀 스케일); 풀 스케일 전류에 대한 모니터 출력 전압 = 3V | |||||
| 교류 특성 (AC CHARACTERISTICS) |
참실효값 교류 전압 (True RMS AC Voltage) |
범위 (Range) | 주파수 (Frequency) | 6개월 23 ℃ ± 5 ℃ | 온도 계수 / ℃ (Temperature Coefficient) |
|---|---|---|---|---|---|
| 200.0000 mV | 45 Hz ~ 2 kHz 2 kHz ~ 10 kHz 10 kHz ~ 20 kHz |
0.5 + 0.05 1.0 + 0.05 2.0 + 0.10 |
0.005 + 0.005 | ||
| 2.000000 V | 0.005 + 0.005 | ||||
| 20.00000 V | 0.005 + 0.005 | ||||
| 200.0000 V | 0.005 + 0.005 | ||||
| 600.000 V | - | - | 0.005 + 0.005 | ||
| 정밀도 사양: ±(% 읽기 값 + % 범위) | |||||
| 참실효값 교류 전류 (True RMS AC Current) |
범위 (Range) | 주파수 (Frequency) | 6개월 23 ℃ ± 5 ℃ | 온도 계수 / ℃ (Temperature Coefficient) |
|
| 30.00000 mA | 45 Hz ~ 2 kHz 2 kHz ~ 10 kHz |
0.5 + 0.05 1.0 + 0.05 |
0.03 + 0.006 | ||
| 300.0000 mA | 0.03 + 0.006 | ||||
| 3.000000 A | 0.03 + 0.006 | ||||
| 30.00000 A *1 | 45 Hz ~ 400 Hz | 0.5 + 0.05 | 0.03 + 0.006 | ||
| 300.0000 A *1 | 0.03 + 0.006 | ||||
| 정밀도 사양: ±(% 읽기 값 + % 범위) | |||||
| 절연 교류 전류 모니터 정밀도 (Isolated AC Current Monitor Accuracy) |
범위 (Range) | 주파수 (Frequency) | 6개월 23 ℃ ± 5 ℃ 교류 정밀도 (AC Accuracy) |
온도 계수 / ℃ (Temperature Coefficient) |
|
| 30.00000 mA | 45 Hz ~ 2 kHz 2 kHz ~ 10 kHz |
0.2 + 0.05 0.5 + 0.05 |
0.001 | ||
| 300.0000 mA | 0.001 | ||||
| 3.000000 A | 0.001 | ||||
| 30.00000 A *1 | 45 Hz ~ 400 Hz | 0.5 + 0.05 | 0.001 | ||
| 300.0000 A *1 | 0.001 | ||||
| 정밀도 사양: ±(% 출력 값 + % 풀 스케일); 풀 스케일 전류에 대한 모니터 출력 전압 = 3V; 본 사양은 입력이 풀 스케일 범위의 10% 이상일 때만 적용됩니다 | |||||
| 일반 사양 (GENERAL) |
전원 공급 (Power Supply) | 100 V / 120 V / 220 V / 240 V ±10% |
|---|---|---|
| 전원 주파수 (Power Line Frequency) | 50/60 Hz | |
| 작동 환경 (Operating Environment) | 0 ℃ ~ 55 ℃에서 완전 정밀도 보장, 40 ℃에서 상대습도(R.H.) 최대 80%까지 보장 | |
| 보관 환경 (Storage Environment) | -40 ℃ ~ 70 ℃ | |
| 소비 전력 (Power Consumption) | 최대 35VA | |
| 크기 및 중량 (Dimensions Weight) | 210(너비) x 80(높이) x 390(깊이) mm ; 약 5 kg |
기본 액세서리
- 간편 조작 가이드 (Quick Operation Guide)
- 사용자 매뉴얼 CD x 1개 (User Manual (CD) x 1)
- AC 전원 코드 x 1개 (지역별 상이) (AC Power Cord x 1 (Region Dependant))
- GTL-105A : 악어 클립 테스트 리드 (최대 3A) (Alligator Clip Test Lead (3A Max))
- GTL-207 : 바나나 플러그 테스트 리드 (Banana Plug Test Lead)
- GTL-240 : USB 케이블 (USB Cable)
- PCS-001 : 기본 액세서리 키트 (Basic Accessory Kit)
옵션 액세서리
- GRA-419-J : 랙 마운트 어댑터 (JIS 규격) (Rack Mount Adapter (JIS))
- GRA-419-E : 랙 마운트 어댑터 (EIA 규격) (Rack Mount Adapter (EIA))
|
