> > PRODIGIT 34000A 시리즈 컴팩트 고전력 DC 전자로드 (5~40kW)
- 정격 전압 : 0 ~ 500V/600V
- 정격 전력 : 5kW/10kW/15kW/20kW/25kW/30kW/35kW/40kW
- LCD 디스플레이, 5 디지트의 전압, 전류, 전력 동시출력 및 데이터 전송
- 역률 개선(PFC) 테스트에 적합한 고전압 지원
- 최대 320kW의 Master-Slave 제어 : 1대의 Master 당 7대의 Slave 병렬 연결 가능
- OCP, OPP(과전류, 과전력 보호) 테스트 기능
- CC/CR/CV/CP/Dynamic, Short Operation 모드
- Short 전압, 전류 측정 가능
- 전류 상승/하강 Slew Rate 조절 가능
- 배터리 방전 전류 시뮬레이션을 위한 9923 부하 전류 파형 발생기(옵션)
- 인터페이스 : GPIB(옵션), RS-232(옵션), USB(옵션), LAN(옵션)
- 150 세트의 테스트 PARAMETER, 상태 저장/불러오기
온라인 견적요청

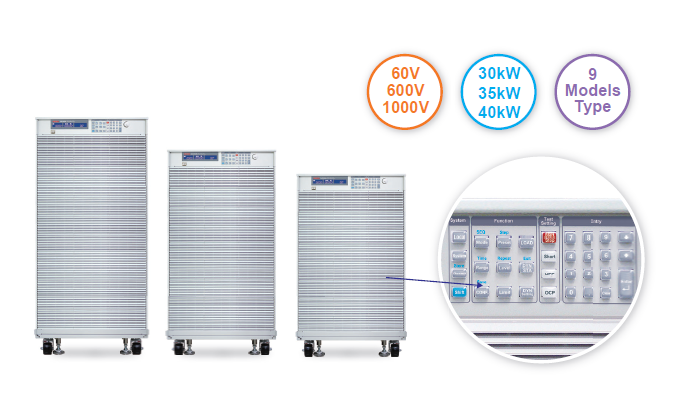

GW Instek의 34000A 시리즈는 전기차(EV/HEV) 대용량 배터리 팩 및 고출력 급속 충전기 시험에 최적화된 컴팩트 고전력 대용량 프로그래머블 DC 전자부하(Compact High Power DC Electronic Load) 시스템입니다. 30kW, 35kW, 40kW의 대용량 전력 사양과 60V(341XA), 600V(342XA), 1000V(343XA)의 3가지 전압 라인업 총 9개 모델로 구성되어 있어 글로벌 완성차 제조사 및 배터리 시험 규격을 완벽히 충족합니다.
최대 8대(1 Master + 7 Slave) 마스터/슬레이브 병렬 제어를 통해 단일 시스템에서 최대 320kW에 달하는 초고출력 확장을 지원합니다. 600V 및 1000V 고전압 모델(342XA, 343XA)에는 소프트 스타트(Soft-Start) 회로가 기본 탑재되어 있어, 외장 대형 릴레이 스위칭 회로 없이도 피시험기(UUT) 전원 장치를 전자부하 입력단에 직접 결선할 수 있습니다. 또한 5디지트 V/A/W 동시 계측 미터, 역률 개선 회로(PFC) 시험, 태양광 패널 MPPT 추종 및 배터리 충·방전 전용 평가 모드를 제공합니다.
| 모델명 | 정격 전압 | 최대 전류 | 정격 전력 |
|---|---|---|---|
| 34130A | 0 V ~ 60 V | 1000 A | 30 kW |
| 34135A | 0 V ~ 60 V | 1000 A | 35 kW |
| 34140A | 0 V ~ 60 V | 1000 A | 40 kW |
| 34230A | 0 V ~ 600 V | 960 A | 30 kW |
| 34235A | 0 V ~ 600 V | 1120 A | 35 kW |
| 34240A | 0 V ~ 600 V | 1280 A | 40 kW |
| 34330A | 0 V ~ 1000 V | 300 A | 30 kW |
| 34335A | 0 V ~ 1000 V | 350 A | 35 kW |
| 34340A | 0 V ~ 1000 V | 400 A | 40 kW |
34000A 시리즈는 대용량 스위칭 전원 공급 장치(SMPS), 급속 전기차 충전 설비 및 배터리 모듈의 양산·연구 라인에 필수적인 정밀 부하 모드와 고도화된 보호 회로를 완비하고 있습니다.
- 초고전력 마스터/슬레이브 병렬 제어 (최대 320kW): 최대 8대(1 Master + 7 Slaves)까지 확장 가능하며, 마스터 장비의 단일 조작을 통해 전체 병렬 시스템을 완벽하게 동기 제어합니다.
- 과전력 제한(OPL) 기반 이종 부하 병렬 확장: 서로 다른 전력 용량의 부하 장비를 병렬 결선하더라도 OPL 회로가 정격 파워 초과를 능동 방지하여, CV 및 CR 모드에서 불균등한 용량 분담을 안전하게 실현합니다.
- 소프트 스타트(Soft-Start) 내장 (342XA, 343XA 시리즈): 고전압 대용량 연결 시 발생하는 돌입 전류 충격을 억제하여 외부 대형 릴레이 회로 없이 UUT를 직결할 수 있습니다.
- 배터리 보호형 CC+CV / CP+CV 모드: 방전 중 셀 전압이 설정된 최저 보호 전압(CV Level)에 도달하면 즉시 정전압 모드로 전환되어 배터리 과방전에 따른 구조적 파괴를 방지합니다.
- 충전기 검증용 정전압(CV) & 정저항(CR) 배터리 모사: 실제 배터리를 연결하지 않고도 방전부터 완충까지의 전압 상승(SoC) 및 내부 임피던스를 에뮬레이션하여 충전기의 정전류-정전압 전환 반응을 고속 검증합니다.
- 단일 키 OCP / OPP 자동 시험: 번거로운 수동 설정을 생략하고 원터치 키 조작으로 과전류(OCP) 및 과전력(OPP) 트립점을 신속하고 정밀하게 자동 스캔합니다.
- 150세트 메모리 및 생산 라인용 PLC 인터페이스: 150세트 시퀀스 설정 저장 기능과 함께 RS-232C, USB, LAN, GPIB 옵션 인터페이스 및 디지털 I/O, 0~10V 아날로그 제어용 PLC 인터페이스를 지원합니다.

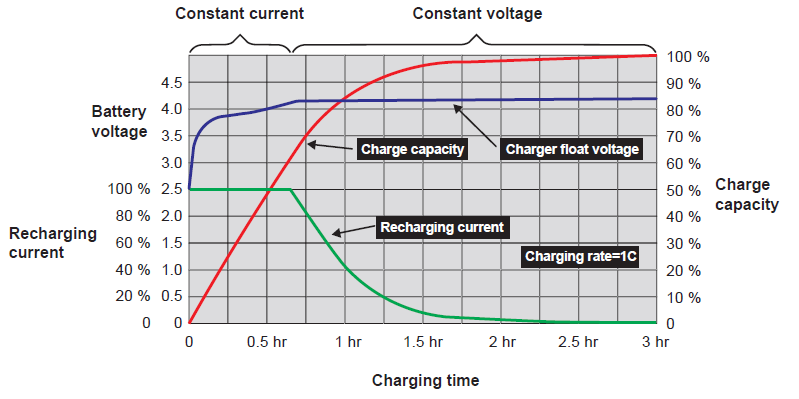

• 배터리 가상 에뮬레이션: 실제 배터리를 사용한 충전기 시험은 긴 충전 시간과 열화 위험이 수반됩니다. 34000A를 정전압(CV) 모드로 설정하여 방전 상태부터 완충 전압까지 가상으로 전압을 가변하면, 충전기가 급속 정전류(CC) 충전에서 정전압(CV) 부동 충전으로 정상 전환되는지 즉각 판별할 수 있습니다.
• 내부 임피던스 모사: 정저항(CR) 모드를 활용하여 배터리의 내부 저항 변화에 따른 전압 특성을 정밀 재현하고 충전기의 전압 감지 루프 안정성을 검증합니다.

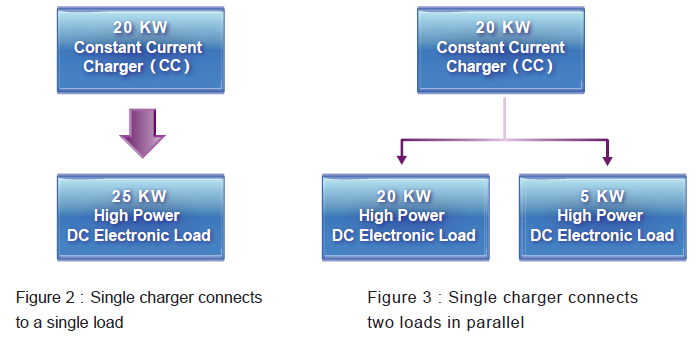

충전기의 과전류 및 과전력 한계 시험을 수행하기 위해서는 충전기 정격을 상회하는 부하 용량이 요구됩니다. 34000A 시리즈는 OPL(Over Power Limit) 보호 회로가 탑재되어 있어, 서로 다른 용량의 전자부하를 병렬로 추가 결선하더라도 각 장비의 정격 한도 내에서 능동적으로 전력을 분담하여 안전하고 경제적인 확장이 가능합니다.

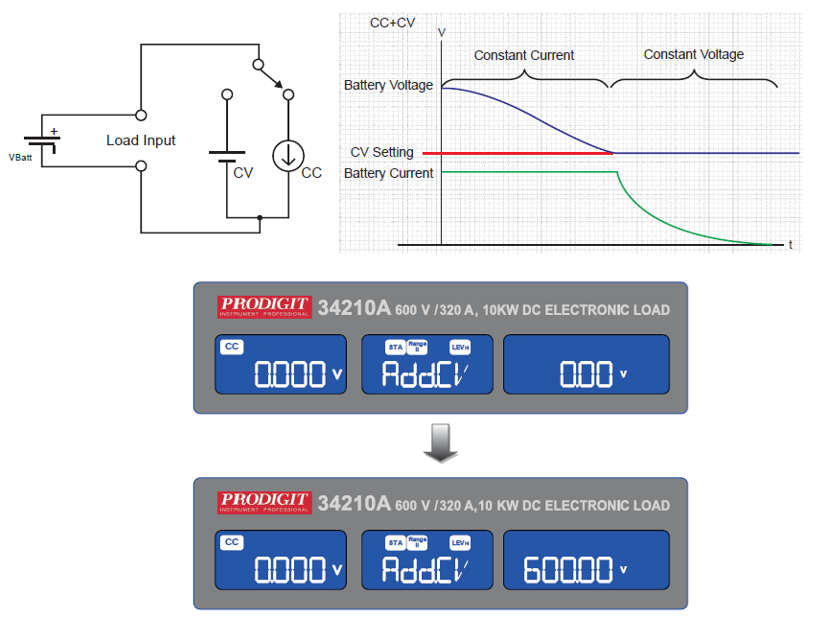

리튬이온 배터리는 방전 종지 전압 이하로 과방전될 경우 급격한 용량 감소 및 영구 손상이 발생합니다. 34000A의 CC+CV 및 CP+CV 모드는 설정된 정전류 또는 정전력으로 방전하다가 배터리 전압이 사전에 지정한 하한 전압(Add.CV 세팅값)에 도달하면 즉시 정전압 모드로 자동 전환되어 과방전을 원천 차단합니다.

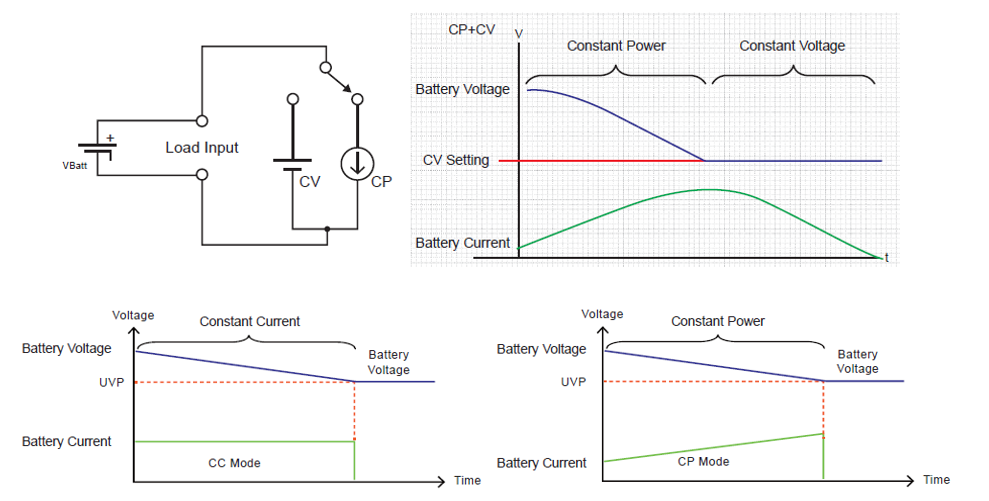

• 저전압 차단 방전(CC+UVP / CP+UVP): 지정한 저전압 보호점(UVP) 도달 시 방전을 안전하게 자동 종료하고 총 방전 용량(Ah)을 디스플레이에 출력합니다.
• 정량 시간 방전(Time Period Discharge): 1초부터 최대 27시간(99,999초)까지 방전 시간을 설정하여 해당 시간 도달 시 배터리 종지 전압을 정밀 기록합니다.
• 동적 주행 모의(Pulse & Ramp Discharge): 가속, 정속, 감속 등 실제 전기차 주행 중 발생하는 급격한 전류 변동을 다단계 펄스 및 램프 패턴으로 재현하여 배터리의 사이클 수명과 발열 특성을 종합 평가합니다.
| 모델 | 60V 시리즈 | 600V 시리즈 | 1000V 시리즈 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 34130A | 34135A | 34140A | 34230A | 34235A | 34240A | 34330A | 34335A | 34340A | |
| 1. 기본 정격 사양 (RATINGS) | |||||||||
| 정격 전력 (Power) | 30 kW | 35 kW | 40 kW | 30 kW | 35 kW | 40 kW | 30 kW | 35 kW | 40 kW |
| 정격 전류 (Current) | 0~100A / 0~1000A |
0~100A / 0~1000A |
0~100A / 0~1000A |
0~96A / 0~960A |
0~112A / 0~1120A |
0~128A / 0~1280A |
0~30A / 0~300A |
0~35A / 0~350A |
0~40A / 0~400A |
| 정격 전압 (Voltage) | 0 V ~ 60 V | 0 V ~ 600 V | 0 V ~ 1000 V | ||||||
| 최저 동작 전압 (Min. Operating V) | 0.7V @ 1000A (Static) / 5V @ 1000A (Dynamic) | 2.0V @ 960A | 2.0V @ 1120A | 2.0V @ 1280A | 3.0V @ 300A | 3.0V @ 350A | 3.0V @ 400A | ||
| 2. 보호 기능 (PROTECTIONS) | |||||||||
| 과전력 보호 (OPP) | 105% | ||||||||
| 과전류 보호 (OCP) | 104% | ||||||||
| 과전압 경고 (OVP Alert) | 105% | 105% | 104.5% | ||||||
| 과열 보호 (OTP) | YES | ||||||||
| 3. 정전류 모드 (CONSTANT CURRENT MODE) | |||||||||
| 동작 범위 (Range) | 100 A / 1000 A | 96A / 960A | 112A / 1120A | 128A / 1280A | 30A / 300A | 35A / 350A | 40A / 400A | ||
| 분해능 (Resolution) | 1.6 mA / 16 mA | 1.536mA / 15.36mA |
1.792mA / 17.92mA |
2.048mA / 20.48mA |
0.48mA / 4.8 mA |
0.56mA / 5.6 mA |
0.64mA / 6.4 mA |
||
| 정확도 (Accuracy) | ±0.05% of (Setting + Range) | ||||||||
| 4. 정저항 모드 (CONSTANT RESISTANCE MODE) | |||||||||
| 동작 범위 (Range) | 3600Ω ~ 0.06Ω / 0.06Ω ~ 0.001Ω |
9375Ω~0.625Ω / 0.625Ω~0.0105Ω |
8035Ω~0.5357Ω / 0.5357Ω~0.009Ω |
7031Ω~0.4687Ω / 0.4687Ω~0.0078Ω |
4000Ω~3.333Ω / 3.333Ω~0.03339Ω |
3428Ω~2.857Ω / 2.857Ω~0.02862Ω |
3000Ω~2.5Ω / 2.5Ω~0.02505Ω |
||
| 분해능 (Resolution) | 277 μS / 0.001 mΩ | 26.6μS / 0.0105mΩ |
31.1μS / 0.009mΩ |
35.5μS / 0.0078mΩ |
5.0μS / 0.0556mΩ |
5.83μS / 0.0477mΩ |
6.66μS / 0.0417mΩ |
||
| 정확도 (Accuracy) | ±0.2% of (Setting + Range) | ||||||||
| 5. 정전압 모드 (CONSTANT VOLTAGE MODE) | |||||||||
| 동작 범위 (Range) | 60 V | 600 V | 10 V ~ 1000 V | ||||||
| 분해능 (Resolution) | 1 mV | 10 mV | 16 mV | ||||||
| 정확도 (Accuracy) | ±0.05% of (Setting + Range) | ||||||||
| 6. 정전력 모드 (CONSTANT POWER MODE) | |||||||||
| 동작 범위 (Range) | 3000W / 30000W |
3500W / 35000W |
4000W / 40000W |
3000W / 30000W |
3500W / 35000W |
4000W / 40000W |
3000W / 30000W |
3500W / 35000W |
4000W / 40000W |
| 분해능 (Resolution) | 48mW / 480mW |
56mW / 560mW |
64mW / 640mW |
48mW / 480mW |
56mW / 560mW |
64mW / 640mW |
48mW / 480mW |
56mW / 560mW |
64mW / 640mW |
| 정확도 (Accuracy) | ±0.1% of (Setting + Range) | ||||||||
| 7. 복합 제어 모드 (CC+CV / CP+CV MODE) | |||||||||
| CV + 전류 제한 (CC+CV) | 60V / 1000A (1mV / 16mA) | 600V / 960A | 600V / 1120A | 600V / 1280A | 1000V / 300A | 1000V / 350A | 1000V / 400A | ||
| CC+CV 정확도 | 전압: ±0.05% of (Setting + Range) / 전류: ±1.0% of (Setting + Range) | ||||||||
| CV + 전력 제한 (CP+CV) | 60V / 30kW | 60V / 35kW | 60V / 40kW | 600V / 30kW | 600V / 35kW | 600V / 40kW | 1000V / 30kW | 1000V / 35kW | 1000V / 40kW |
| CP+CV 정확도 | 전압: ±0.05% of (Setting + Range) / 전력: ±1.0% of (Setting + Range) | ||||||||
| 8. 동적 부하 및 태양광 MPPT 모드 (DYNAMIC & MPPT) | |||||||||
| 동적 타이밍 (Thigh & Tlow) | 0.050 ms ~ 9.999 ms / 99.99 ms / 999.9 ms / 9999 ms (분해능: 0.001 / 0.01 / 0.1 / 1 ms) | ||||||||
| 슬루레이트 (Slew Rate) | 24 ~ 1500 mA/μs / 0.24 ~ 15 A/μs | 0.0768~4.8 A/μs 0.768~48 A/μs |
0.0896~5.6 A/μs 0.896~56 A/μs |
0.1024~6.4 A/μs 1.024~64 A/μs |
0.024~1.5 A/μs 0.24~15 A/μs |
0.028~1.75 A/μs 0.28~17.5 A/μs |
0.032~2 A/μs 0.32~20 A/μs |
||
| 최소 상승 시간 (Min. Rise Time) | 66.7 μs (typical) | 20 μs (typical) | 20 μs (typical) | ||||||
| MPPT 시험 사양 | 알고리즘: P&O / 모드: CV / P&O 간격: 1000 ms ~ 60000 ms (분해능 1000 ms) | ||||||||
| 9. 계측 리드백 미터 (5 DIGITAL READBACK) | |||||||||
| 전압 리드백 범위 | 0~6V / 6~60V (분해능: 0.1mV / 1mV) | 0~60V / 60~600V (분해능: 1mV / 10mV) | 0~100V / 100~1000V (분해능: 1.6mV / 16mV) | ||||||
| 전압 리드백 정확도 | ±0.025% of (Reading + Range) | ||||||||
| 전류 리드백 범위 | 0~100A / 100~1000A (분해능: 1.6mA / 16mA) | 0~96A / 96~960A |
0~112A / 112~1120A |
0~128A / 128~1280A |
0~30A / 30~300A |
0~35A / 35~350A |
0~40A / 40~400A |
||
| 전류 리드백 정확도 | ±0.05% of (Reading + Range) | ||||||||
| 전력 리드백 범위 | 30 kW | 35 kW | 40 kW | 30 kW | 35 kW | 40 kW | 30 kW | 35 kW | 40 kW |
| 전력 리드백 분해능 / 정확도 | 0.1 W / 1 W | ±0.06% of (Reading + Range) | ||||||||
| 10. 일반 사양 및 규격 (GENERAL SPECIFICATIONS) | |||||||||
| 최대 단락 전류 (Short Current) | 1000 A | 960 A | 1120 A | 1280 A | 300 A | 350 A | 400 A | ||
| 로드 ON / OFF 전압 | ON: 0.1V~25V / OFF: 0V~25V | ON: 0.4V~100V / OFF: 0V~100V | ON: 0.4V~200V / OFF: 0V~200V | ||||||
| 최대 소비 전력 | 2800 Wmax | 3250 Wmax | 3700 Wmax | 2800 Wmax | 3250 Wmax | 3700 Wmax | 2800 Wmax | 3250 Wmax | 3700 Wmax |
| 외형 높이 (W × D: 647 × 766 mm) | 1197 mm | 1353 mm | 1509 mm | 1197 mm | 1353 mm | 1509 mm | 1197 mm | 1353 mm | 1509 mm |
| 제품 중량 (Weight) | 340 kg | 390 kg | 430 kg | 340 kg | 390 kg | 430 kg | 340 kg | 390 kg | 430 kg |
| 입력 전원 규격 / 냉각 | 100 Vac ~ 230 Vac ±10%, 50/60 Hz / 고급 팬 공랭식 | ||||||||
| 통신 인터페이스 | 옵션: RS-232, GPIB, USB, LAN | ||||||||
• 내장 소프트 스타트 회로: 대용량 외부 릴레이 및 스위치 회로 없이도 피시험기(U.U.T.)를 직결하여 안전하게 시험을 수행할 수 있습니다.
• PFC 시험 최적화: 600V 및 1000V 고전압 모델은 역률 개선 회로(PFC) 및 고전압 대용량 전원 장치 시험에 이상적인 솔루션을 제공합니다.
기본 액세서리
- 바나나 플러그 × 2개
- BNC-BNC 케이블 (길이 1m) × 1개
- HD-DSUB 15핀 병렬 케이블 × 1개
- M8 육각 머리 나사 (M8*1.25 L=35mm, 니켈 도금) × 4개
- 둥근머리 십자 나사 (M8*1.25 L=35mm, 니켈 도금) × 4개
- M8 너트 (M8 × 1.25, 니켈 도금) × 4개
- 와셔 (내경 DIA-8.5 외경) × 8개
- 전원 코드 × 1개
옵션 액세서리
- RS232 인터페이스
- GPIB 인터페이스
- USB 인터페이스
- LAN 인터페이스
- 훅 링 (Hook Ring)
- GPIB 케이블 길이 1m
- GPIB 케이블 길이 2m
- USB A-B 타입 케이블 길이 1.8m
- GTL-170 : 1000A 구리 편조선 (단일 홀) 1m × 2
- GTL-171 : 1000A 구리 편조선 (단일 홀) 2m × 2
- GTL-172 : 1000A 구리 편조선 (단일 홀) 3m × 2
- GTL-173 : 1000A 구리 편조선 (단일 홀) 4m × 2
- GTL-174 : 1000A 구리 편조선 (단일 홀) 5m × 2
- GTL-175 : 500A 구리 편조선 (단일 홀) 1m × 2
- GTL-176 : 500A 구리 편조선 (단일 홀) 2m × 2
- GTL-177 : 500A 구리 편조선 (단일 홀) 3m × 2
- GTL-178 : 500A 구리 편조선 (단일 홀) 4m × 2
|
주문 정보 |
||||||
|
34105A |
|
60V · 1000A · 5kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34110A |
|
60V · 1000A · 10kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34115A |
|
60V · 1000A · 15kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34120A |
|
60V · 1000A · 20kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34125A |
|
60V · 1000A · 25kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34130A |
|
60V · 1000A · 30kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34135A |
|
60V · 1000A · 35kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34140A |
|
60V · 1000A · 40kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34205A |
|
600V · 160A · 5kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34210A |
|
600V · 320A · 10kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34215A |
|
600V · 480A · 15kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34220A |
|
600V · 640A · 20kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34225A |
|
600V · 800A · 25kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34230A |
|
600V · 960A · 30kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34235A |
|
600V · 1120A · 35kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34240A |
|
600V · 1280A · 40kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34305A |
|
1000V · 50A · 5kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34310A |
|
1000V · 100A · 10kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34315A |
|
1000V · 150A · 15kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34320A |
|
1000V · 200A · 20kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34325A |
|
1000V · 250A · 25kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34330A |
|
1000V · 300A · 30kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34335A |
|
1000V · 350A · 35kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34340A |
|
1000V · 400A · 40kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34105-02 |
|
120V · 500A · 5kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34110-04 |
|
120V · 1000A · 10kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34115-02 |
|
120V · 1000A · 15kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34120-02 |
|
60V · 1500A · 20kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
34210-150-300 |
|
150V · 300A · 10kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
|
|
|
|
|
||
|
인터페이스 |
||||||
|
|
|
USB(옵션), RS-232(옵션), LAN(옵션), GPIB(옵션) |
||||
|
옵션 |
||||||
|
9923 |
|
Programmable DC 부하 전류 파형 발생기 |
||||
|
Hook ring |
|
고리 (×4) |
||||
