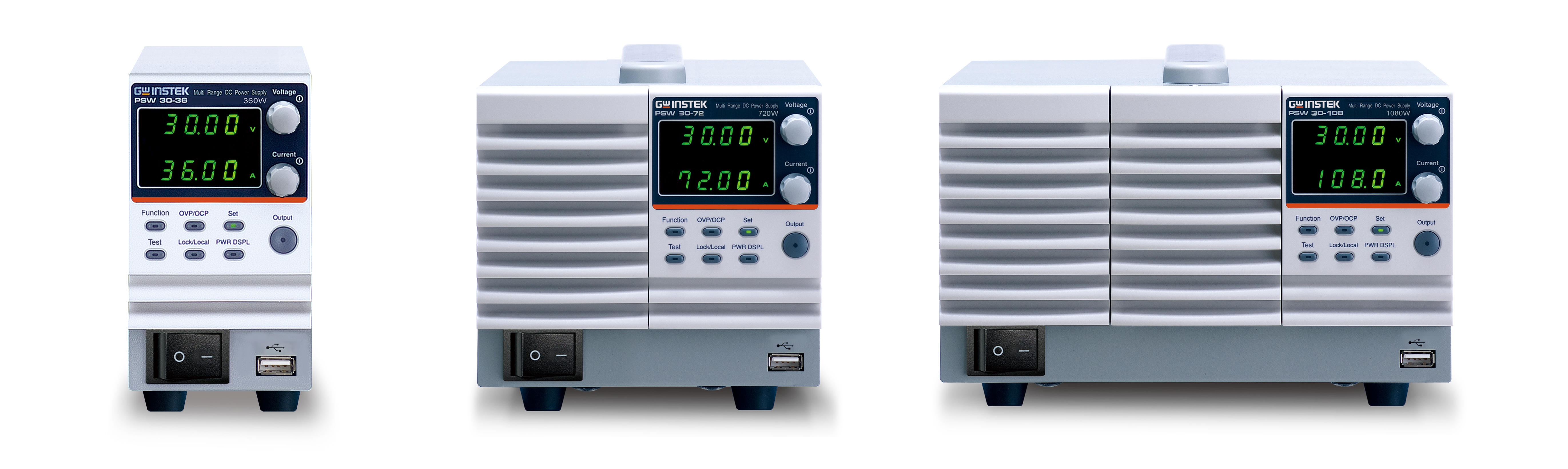

PSW-Series는 최대 1080W의 전력 범위를 커버하는 단일 출력 멀티레인지 프로그래밍 가능 스위칭 DC 전원 공급장치입니다. 이 제품 시리즈는 30V, 40V, 80V, 160V, 250V, 800V의 정격 전압과 360W, 720W, 1080W의 최대 출력 전력이 조합된 총 18개의 모델로 구성되어 있습니다. 멀티레인지 전력 기능은 정격 전력 범위 내에서 전압과 전류를 유연하고 효율적으로 구성할 수 있도록 해줍니다.

또한, 전압 확장을 위해 최대 2대까지 직렬로 연결하거나, 전류 확장을 위해 최대 3대까지 병렬로 연결할 수 있어 광범위한 애플리케이션을 지원합니다. 이러한 유연성을 통해 다양한 전력 요구 사항을 가진 프로젝트를 수용함으로써 여러 개의 전원 공급장치를 구매해야 하는 비용을 크게 절감해 줍니다.

• 정격 전압: 30V / 40V / 80V / 160V / 250V / 800V
• 정격 출력 전력: 360W ~ 1080W
• 단 한 대의 전원 공급장치로 다양한 전압 및 전류 조합을 지원하는 멀티레인지 기술
• 배터리 및 LED 산업에 특히 적합한 C.V / C.C 우선 모드(Priority) 선택 기능
• 출력 전압 및 전류의 상승/하강 시간을 조절할 수 있는 슬루 레이트(Slew Rate) 기능
• 직렬 운전(2대 직렬) 지원 (30V / 40V / 80V / 160V 모델 대응)
• 병렬 운전(최대 3대 병렬) 지원 (전 모델 대응)
• 고효율 및 높은 전력 밀도 제공
• EIA/JIS 표준에 대응하는 1/2, 1/3, 1/6 랙 마운트 사이즈 디자인 (360W, 720W, 1080W)
• 기본 인터페이스: LAN, USB, 아날로그 제어 인터페이스
• 옵션 인터페이스: GPIB-USB 어댑터, RS232-USB 인터페이스 케이블
• LabVIEW 드라이버 지원

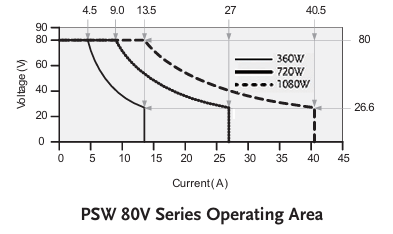

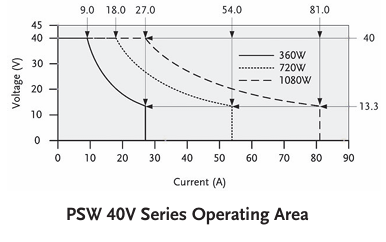

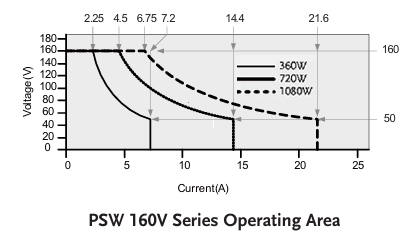

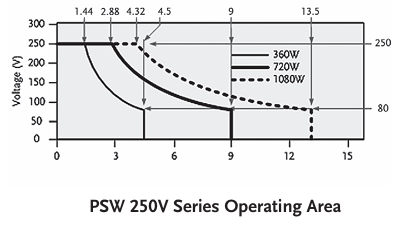

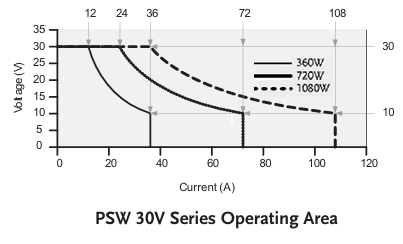

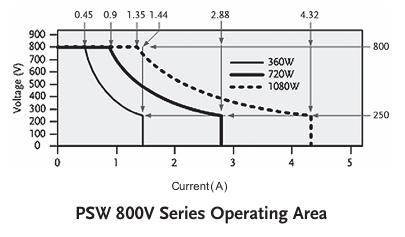

전원 공급장치의 총 출력(전류 × 전압 출력)이 정격 출력 전력보다 작을 때, 장치는 일반적인 정전류(C.C) 및 정전압(C.V) 전원 공급장치로 작동합니다. 그러나 설정된 총 출력이 정격 출력 전력을 초과하는 경우, 실제 유효 출력은 유닛의 고유 멀티레인지 동작 영역(그래프 곡선 내부)으로 제한되어 정격 범위 내에서 최대 전압과 최대 전류를 유연하게 번갈아 공급할 수 있습니다.

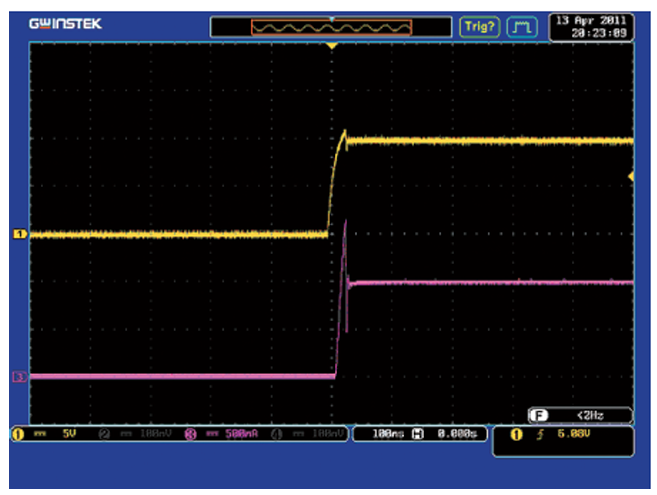

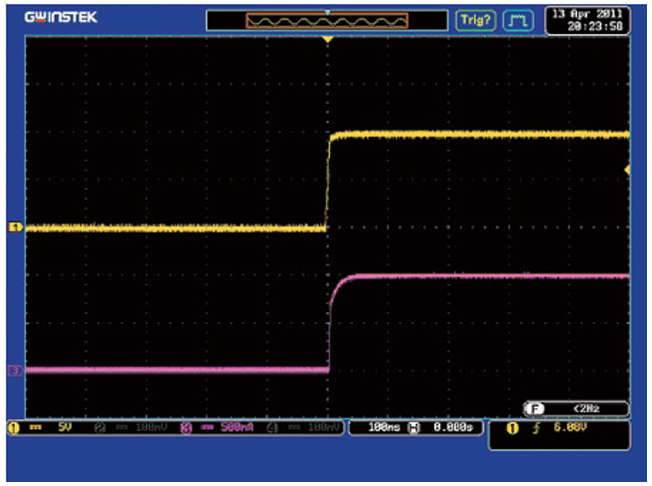

전통적인 전원 공급장치는 전원 출력이 켜질 때 일반적으로 C.V(정전압) 모드로 작동하므로, LED나 대용량 커패시터 같은 부하에 높은 돌입 전류(Inrush Current)를 유발하여 피시험 기기(DUT)를 손상시킬 수 있습니다. PSW-Series는 출력 온(On) 단계에서 C.C(정전류) 우선 모드로 동작할 수 있어 임계 전압에서 발생하는 전류 스파이크를 제한하고 돌입 전류 손상으로부터 기기를 안전하게 보호합니다.

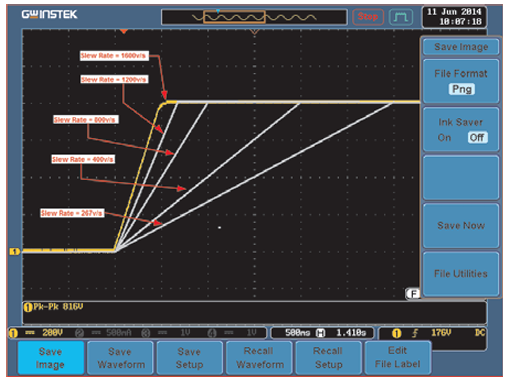

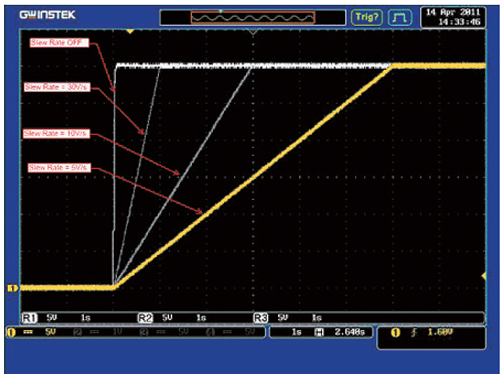

사용자가 출력 전압 또는 전류의 상승 시간(Rise Time)과 하강 시간(Fall Time)을 직접 제어할 수 있는 슬루 레이트 기능을 제공합니다. 전원 온/오프 시 부드럽고 완만한 전압 전환을 구현함으로써 스파이크 전류를 크게 줄이고, 조명 장치나 대용량 커패시터 등의 수명 단축 및 높은 전류로 인한 서지 손상을 원천 방지합니다.

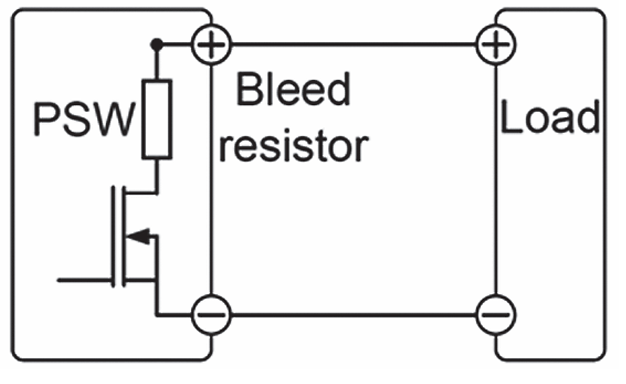

PSW-Series는 출력 단자와 병렬로 내장된 블리더 저항을 채택하고 있습니다. 블리더 저항은 전원이 꺼지거나 부하가 분리되었을 때 내부 커패시터에 남아있는 전하를 빠르게 방출하도록 설계되었습니다. 이를 통해 잔류 전하로 인한 작업자의 감전 위험을 방지하고 최소 전압 부하 역할을 수행하여 전압 조정을 더욱 부드럽게 만들어줍니다. 이 기능은 사용자의 필요에 따라 설정 메뉴에서 온/오프할 수 있습니다.

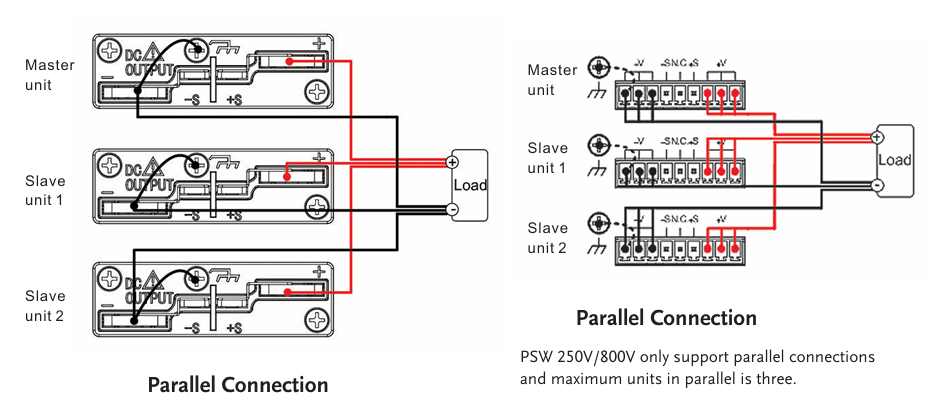

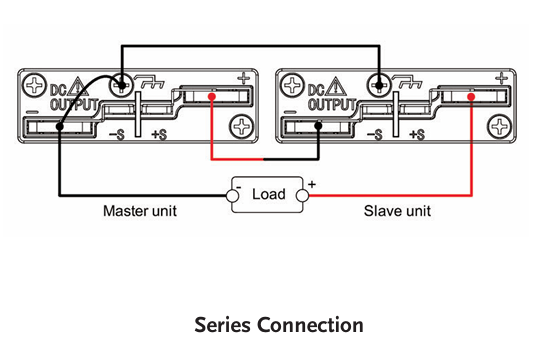

직렬 및 병렬 연결 (Series and Parallel Connections): 출력 전력 용량을 늘리기 위해 직렬 연결로 전압 정격을 최대 2배(30V/40V/80V/160V 모델 대응)까지 늘리거나, 병렬 연결로 전류 정격을 최대 3배(전 모델 대응)까지 늘릴 수 있습니다. (※ PSW 250V 및 800V 고전압 모델은 병렬 연결만 최대 3대까지 지원합니다.)

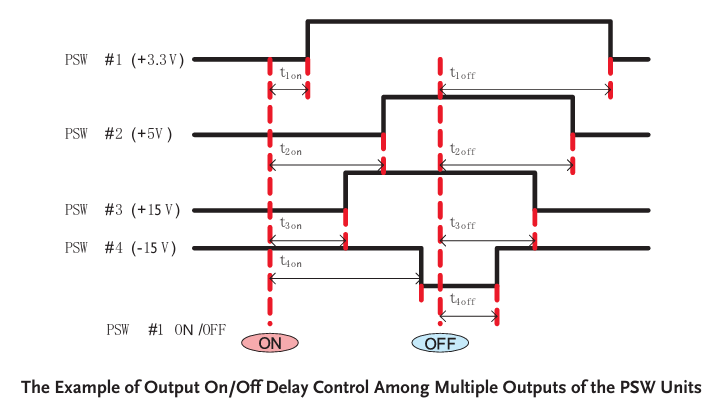

출력 온/오프 지연 기능 (Output On/Off Delay): 여러 대의 전원 공급장치를 연동하여 운전할 때, 고정된 시점을 기준으로 각 유닛의 출력 켜짐($t_{on}$) 및 꺼짐($t_{off}$) 단계를 위한 고유한 시간 지연(Delay)을 설정할 수 있습니다. 이 순차적 출력 제어는 후면 패널 아날로그 인터페이스 또는 PC 프로그래밍 명령어를 통해 수행됩니다.

PSW-Series의 후면 패널에는 밀 규격(Mil 26핀 커넥터 표준)을 준수하는 26핀 아날로그 제어 커넥터가 기본 탑재되어 있습니다. 사용자는 외부 전압(0~10V) 또는 외부 저항을 연결하여 전압 및 전류 출력을 원격으로 정밀 제어할 수 있으며, 외부 스위치를 사용하여 메인 전원 차단(Shut down) 및 출력 온/오프(Output On/Off) 제어, 디지털 멀티미터(DMM)를 통한 외부 모니터링 기능을 안전하게 수행할 수 있습니다.

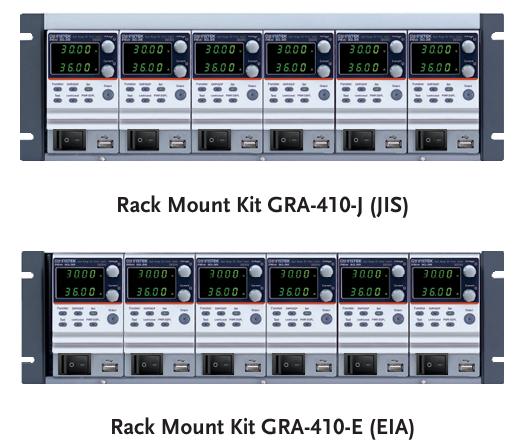

표준 랙은 타입 I(360W 출력 전력) 모델 6대, 또는 타입 II(720W 출력 전력) 모델 3대, 또는 타입 III(1080W 출력 전력) 모델 2대를 수용할 수 있습니다. EIA 표준용 랙 마운트 키트(P/N: GRA-410-E) 및 JIS 표준용 랙 마운트 키트(P/N: GRA-410-J)가 PSW-Series의 옵션 액세서리로 제공됩니다.

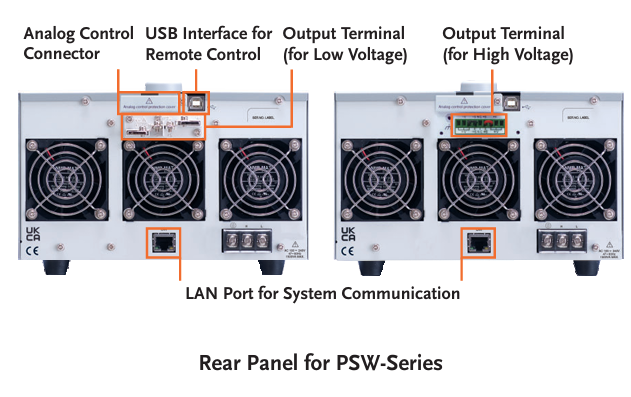

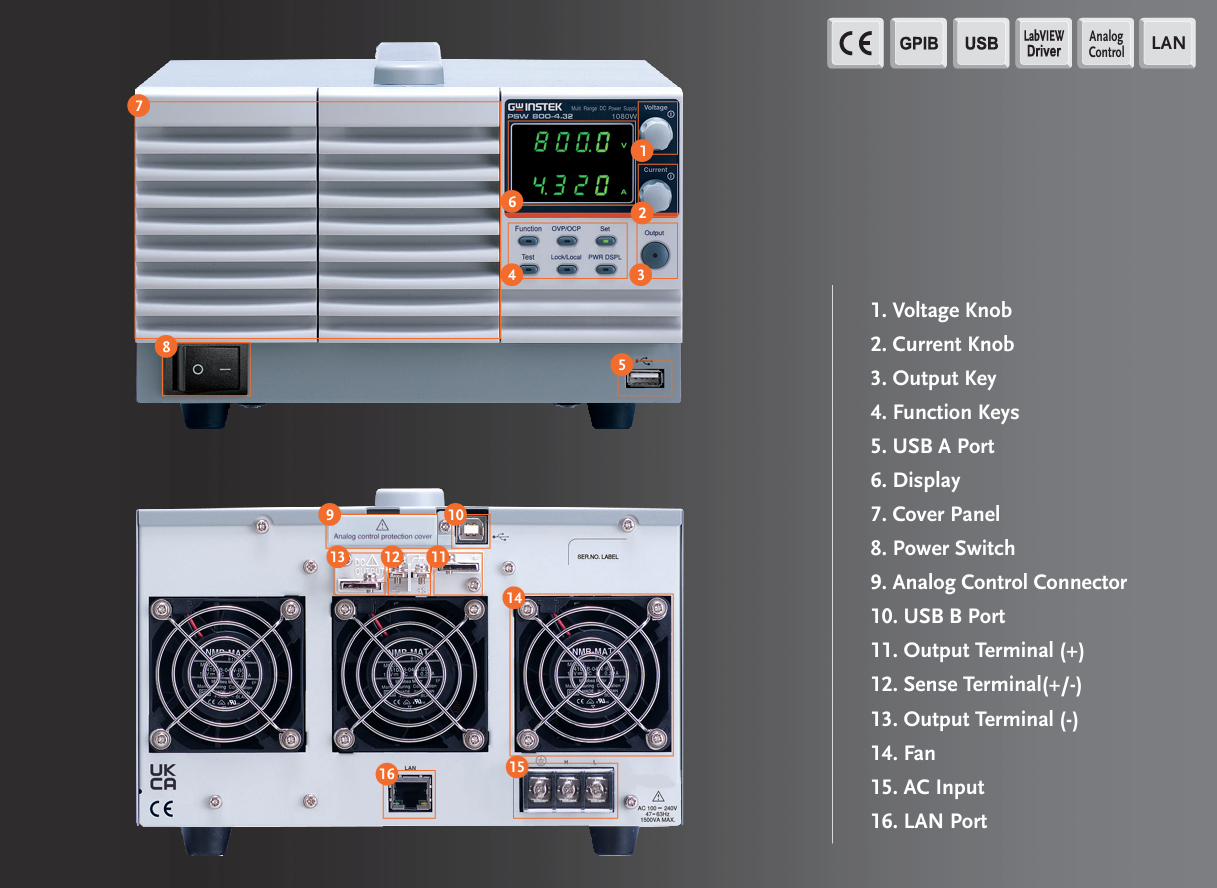

전면 패널에는 정밀 조절 노브와 시인성이 높은 디스플레이, 테스트 데이터 저장용 USB A 포트가 배치되어 있습니다. 후면 패널에는 원격 전압 강하 보상을 위한 센싱(Sense) 단자, 프리볼트 AC 입력단, PC 원격 제어 및 시스템 빌드를 위한 USB B 포트 및 DHCP 표준 대응 LAN 포트가 탑재되어 있습니다. 또한, 후면 출력을 전면으로 간편하게 확장해 주는 전용 확장 터미널 박스(GET-001/GET-002/GET-005)를 옵션으로 지원하여 연구원들의 작업 편의성을 극대화합니다.
