> > GWINSTEK 고성능 AC/DC 전원공급기 ASR-6000 시리즈 (4.5 kVA / 6 kVA)
- 3세대 SiC 기술을 이용한 높은 전력밀도의 4U 6kVA 고성능 AC/DC 전원공급기
- 단상 및 3상 AC 입력 지원, 상전압 200~240V±10%, (Δ 또는 Y 결선)
- 10가지 출력 모드 제공
- 멀티채널 출력 기능 지원.
- 1P2W, 1P3W, 3P4W 출력 형태 지원.
- 최대 AC 출력 상전압: 350Vrms, 선전압: 700Vrms.
- AC 균형 및 비균형 3상, 위상 손실 출력 기능 제공.
- 프로그램 가능한 출력 임피던스 조정 지원.
- 듀얼 채널 전압/전류 출력 모니터링 기능 제공.
- 전압 출력 상승 시간 조절 가능.
- 시퀀스 기능 및 에뮬레이션 출력 모드 지원.
- 강력한 임의 파형 편집 및 출력 기능, 40종 이상의 임의의 파형 예제 내장
- 데이터 획득 및 데이터 로거 기능을 모두 지원하는 고급 웹 서버 기능 제공
- 100차 고조파 측정 기능
- 병렬 연결 타입을 통한 최대 24kVA/ 24kW 지원
- 기본 인터페이스: RS-232C, USB, LAN
- 옵션 인터페이스: CAN BUS, DeviceNet, GPIB
온라인 견적요청
ASR-6000 시리즈 고성능 AC/DC 전원 공급 장치
High-Performance AC/DC Power Supply

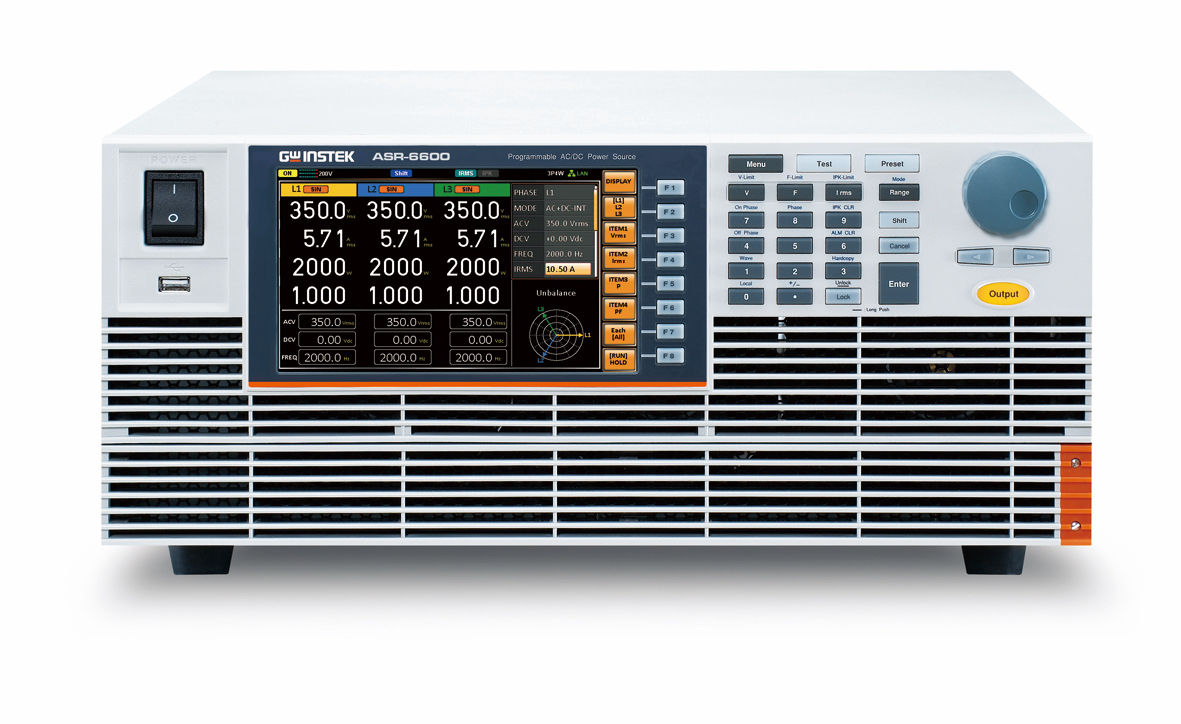

ASR-6000 시리즈는 3세대 반도체 실리콘 카바이드(SiC) 기술을 채택하여 고출력 밀도를 달성, 4U 높이에서 최대 6kVA의 고성능 전력을 안정적으로 공급하는 GW Instek의 플래그십 모델입니다.
초고속 연산을 처리하는 차세대 AI 서버(2 CPU + 8 GPU 아키텍처)의 급격한 전력 소모량 증가와 고밀도·고효율 트렌드에 완벽히 부합하도록 설계되었습니다. 단상/3상 입력을 동시에 지원하며 균형/불균형 3상 에뮬레이션 및 결상 시뮬레이션을 구현하는 강력한 고출력 교류 전원 테스트 솔루션입니다.
- 화합물 반도체인 실리콘 카바이드(SiC) 기술을 채택하여 높은 전력 밀도를 가진 4U 6kVA 고성능 AC/DC 전원 공급 장치를 실현했습니다.
- 다양한 AC 입력 지원: 단상 및 3상 입력을 모두 지원하며, 상전압 200V ~ 240V ±10% 범위를 수용합니다. (델타 결선 또는 와이 결선 지원)
- 10가지 출력 모드 탑재: 외부 입력 신호 주파수 및 한전 전원 동기화(SYNC) 모드, 외부 전압 제어 방식의 내부 증폭기 출력(VCA) 모드 등을 포함합니다.
- 멀티 채널 출력 기능을 제공하여 다중 테스트 환경에 유연하게 대응합니다.
- 다양한 AC 출력 결선 지원: AC 1P2W(단상 2선), 1P3W(단상 3선), 3P4W(3상 4선) 출력을 완벽히 지원합니다.
- 강력한 전압 출력 사양: AC 최대 출력 상전압은 350Vrms이며, 선간전압은 최대 700Vrms까지 출력이 가능합니다.
- 광범위한 주파수 범위 (Frequency Range):
- 단독 장비(Stand-alone Unit, ASR-6450/6600): AC 모드 시 15.00Hz ~ 2000.0Hz / AC+DC 모드 시 1.00Hz ~ 2000.0Hz를 지원합니다.
- 병렬 랙 타입(Parallel Rack Type): 대용량 확장 시 안전을 위해 주파수 디레이팅이 적용됩니다. [9kVA ~ 18kVA 사양 시 최대 1000.0Hz로 제한 / 24kVA ~ 36kVA 사양 시 최대 550.0Hz로 제한]
- AC 평형(균형) 및 불평형 3상 출력 제어 기능과 함께 결상(Phase Loss) 시뮬레이션 기능을 탑재했습니다.
- 선로 전압 강하를 모사할 수 있는 프로그래머블 출력 임피던스 조정 기능을 지원합니다. (단독 장비 전용)
- 듀얼 채널 전압/전류 출력 모니터링 기능을 기본으로 제공합니다.
- 피측정물 회로 충격을 배제하기 위해 전압 출력 상승 시간(Rise Time)을 3가지 범위로 조절할 수 있습니다.
- 사용자 정의형 시퀀스 편집(Sequence Editing) 및 에뮬레이션 출력 모드를 완벽하게 지원합니다.
- 수만 가지 조합의 파형을 직접 편집하고 내보낼 수 있는 강력한 임의 파형(Arbitrary Waveform) 편집 및 출력 기능을 가집니다.
- 고급 웹 서버(Web Server) 원격 제어 인프라를 내장하여 원격에서 장비 제어 및 데이터 수집(Data Acquisition) 기능을 간편하게 수행합니다.
- 전력 품질 분석을 위해 최대 100차 고조파 측정(Harmonic Measurement) 기능을 탑재했습니다.
- 병렬 연결 확장성 지원: 최대 36kVA / 36kW 고출력 범위까지 병렬 확장이 가능합니다.

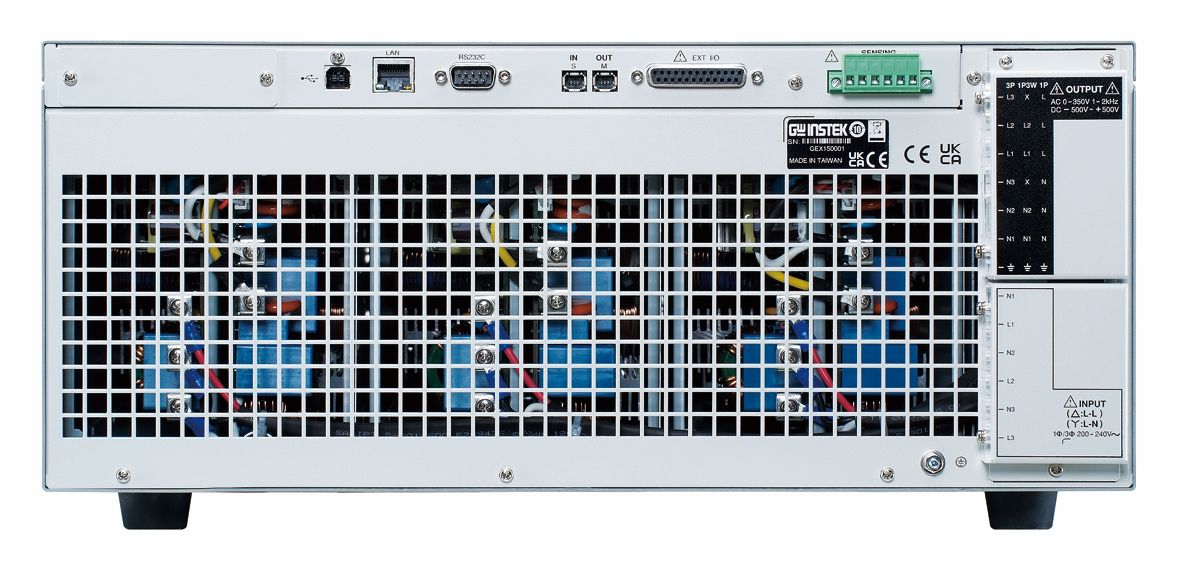

- 기본 제공 인터페이스 (Standard): RS-232C, USB, LAN 포트 기본 빌트인
- 옵션 지원 인터페이스 (Optional): CAN Bus, DeviceNet, GPIB 확장 슬롯 완벽 호환
A. 단일 장비 단상 / 3상 복합 입력 기능 지원
AC 단상(1P2W) 및 3상 델타(Delta), 와이(Y) 결선 방식을 하드웨어 교체 없이 동시 지원하는 최초의 프로그래머블 전원 공급 장치입니다. 별도의 3상 인프라 구축 없이 사무실의 일반 단상 220V 환경에서도 소프트웨어 개발 엔지니어가 즉각 전원 테스트 업무를 수행할 수 있어 그리드 전력 차이에 구애받지 않습니다.
B. 신호원과 증폭기가 결합된 10가지 출력 모드
고성능 교류 전원의 앰프 및 신호원 매커니즘을 통합하여 총 10종의 정밀 출력 구성을 제공합니다. 내부 단독 출력(INT), 외부 신호 제어 출력(EXT), 내외부 복합 신호원 가산 출력(ADD), 한전 라인 동기화 출력(SYNC) 및 외부 DC 전압 연동 AC 진폭 가변 제어 모드(VCA) 등을 지원하여 복잡한 입출력 환경을 모사합니다.
C & D. 독립 멀티채널 출력 및 불평형 3상 시뮬레이션
1P2W, 1P3W, 3P4W 출력 구성을 가변할 수 있으며 상전압 350Vrms, 선간전압 700Vrms 전력을 출력합니다. 특히 3상 출력 모드에서는 각 상(Phase)별로 전압과 위상각을 독립 제어할 수 있어, 불평형 3상 전력 환경 및 급격한 결상(Phase Loss) 장애 상태를 완벽히 에뮬레이션하여 3상 장비의 전력 복원력을 검증합니다.
E. 정밀 선로 가변형 출력 임피던스 조정 기능
장거리 배선이나 선로 변동으로 인한 전압 강하 현상을 모사할 수 있도록 각 상당 인덕턴스 및 저항 값을 하드웨어 단위에서 가변 설정하는 전용 알고리즘을 지원합니다. (※ 본 기능은 단독 장비 운용 전용 스펙이며, 외부 병렬 확장 시에는 자동 비활성화됩니다)
| 프로그래머블 파라미터 | 가변 설정 범위 (Programmable Range) |
|---|---|
| 저항 (Resistance) | 0.0 to 1Ω |
| 인덕턴스 (Inductance) | 0.0 to 2000µH |
F & G. 듀얼 모니터링 단자 및 3단 출력 전압 상승 시간
별도의 정밀 전력 분석기 연결 없이도 각 상의 실시간 전압/전류 거동 신호를 오실로스코프로 다이렉트 바이패스하여 볼 수 있는 2채널 모니터 출력 아키텍처를 가집니다. 또한 인러시나 과도 응답 특성을 에뮬레이션할 수 있도록 전압 상승 슬루레이트 시간 상수를 Fast(50µs), Middle(100µs), Slow(300µs) 3단계 범위로 미세 조절합니다.
H & I. 원격 웹 서버 제어 인프라 및 40종 이상의 내장 임의 파형
네트워크 LAN 연결 후 별도의 제어 전용 프로그램 파일 설치 과정 없이 고유 IP 주소만으로 기기 시퀀스 제어 및 데이터 로거 수집을 수행하는 고급 웹 인터페이스 기능을 탑재했습니다. 더불어 DIP, RIPPLE, SURGE, STAIR 등 40여 종 이상의 베이스 파형과 파라미터 변조 결합 메커니즘을 연동하여 수천 가지 복합 교류 파형 환경을 신속히 드라이빙합니다.
| ASR-6000 고성능 AC/DC 전원 공급 장치 (ASR-6450 / ASR-6600) 전 모델 통합 반응형 사양표 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 구분 / 라인업 | ASR-6450 라인업 | ASR-6600 라인업 | ||||||||
| ASR-6450 | ASR-6450-9 | ASR-6450-13.5 | ASR-6450 Parallel (Max) | ASR-6600 | ASR-6600-12 | ASR-6600-18 | ASR-6600-24 | ASR-6600 Parallel (Max) | ||
| AC 입력 사양 (AC Input) | ||||||||||
| Wiring (결선 방식) | 1P2W, 3P3W(Delta), 3P4W(Y) | 3P3W(Delta), 3P4W(Y) | ||||||||
| Input Voltage Range | Phase Voltage: 200 Vac to 240 Vac ± 10% | |||||||||
| Frequency Range | 47 Hz to 63 Hz | |||||||||
| Efficiency (Efficiency *1) | 83% or higher (typ.) | |||||||||
| Power Factor (정격 부하 시) | 0.98 or higher (typ.) | |||||||||
| AC 출력 사양 (AC Output) | ||||||||||
| 정격 출력 전압 (Output Voltage) |
1P2W / 1P3W | 0 to 350 Vrms | 0 to 350 Vrms | |||||||
| 3P4W (Line) | 0 to 700 Vrms | 0 to 700 Vrms | ||||||||
| 최대 출력 전력 (Output Power) |
1P2W | 4.5 kVA | 9 kVA | 13.5 kVA | Up to 108 kVA | 6 kVA | 12 kVA | 18 kVA | 24 kVA | Up to 144 kVA |
| 1P3W | 3 kVA | 6 kVA | 9 kVA | Up to 72 kVA | 4 kVA | 8 kVA | 12 kVA | 16 kVA | Up to 96 kVA | |
| 3P4W | 4.5 kVA | 9 kVA | 13.5 kVA | Up to 108 kVA | 6 kVA | 12 kVA | 18 kVA | 24 kVA | Up to 144 kVA | |
| 최대 출력 전류 (Output Current *2) |
100V ~ 175V | 45 Arms | 90 Arms | 135 Arms | Max 1080 Arms | 60 Arms | 120 Arms | 180 Arms | 240 Arms | Max 1440 Arms |
| 200V ~ 350V | 22.5 Arms | 45 Arms | 67.5 Arms | Max 540 Arms | 30 Arms | 60 Arms | 90 Arms | 120 Arms | Max 720 Arms | |
| DC 출력 사양 (DC Output) | ||||||||||
| 정격 출력 전압範圍 | 0 to 500 V | 0 to 500 V | ||||||||
| 최대 출력 전력 (DC Power) |
1P2W | 4.5 kW | 9 kW | 13.5 kW | Up to 108 kW | 6 kW | 12 kW | 18 kW | 24 kW | Up to 144 kW |
| 1P3W / 3P4W | N/A (DC Mode 1P2W Dedicated) | N/A (DC Mode 1P2W Dedicated) | ||||||||
| 최대 출력 전류 (DC Current *2) |
100V ~ 250V | 36 A | 72 A | 108 A | Max 864 A | 48 A | 96 A | 144 A | 192 A | Max 1152 A |
| 200V ~ 500V | 18 A | 36 A | 54 A | Max 432 A | 24 A | 48 A | 72 A | 96 A | Max 576 A | |
| 정확도 및 분해능 (Accuracy & Resolution) | ||||||||||
| 설정 정확도 (Programming Accuracy) |
Voltage (AC) | ± (0.2% of set + 0.5 V) / 45 Hz to 65 Hz | ||||||||
| Voltage (DC) | ± (0.2% of set + 0.5 V) | |||||||||
| 출력 분해능 (Resolution) |
Voltage | 0.1 V | ||||||||
| Frequency | 0.01 Hz (40.00 to 99.99 Hz) / 0.1 Hz (100.0 to 999.9 Hz) | |||||||||
| 측정 기능 사양 (Measurement Functions) | ||||||||||
| 전압 측정 정확도 (Voltage Measurement) |
RMS (AC) | ± (0.2% of rdg + 0.5 V) | ||||||||
| AVG (DC) | ± (0.2% of rdg + 0.5 V) | |||||||||
| PEAK | ± (1% of rdg + 1.5 V) | |||||||||
| 전류 측정 정확도 (Current Measurement) |
RMS (AC) | ± (0.5% of rdg + 0.5% of F.S.) | ||||||||
| AVG (DC) | ± (0.5% of rdg + 0.5% of F.S.) | |||||||||
| 일반 사양 및 환경 사양 (General Specifications) | ||||||||||
| 기본 인터페이스 (Standard) | USB Host, USB Device, LAN, RS-232C, External Control IO | |||||||||
| 선택 사양 인터페이스 (Option) | GPIB, CAN BUS, DeviceNet | |||||||||
| 동작 온도 및 습도 범위 | 0 °C to 40 °C, 20% to 80% RH (No condensation) | |||||||||
| 외형 치수 (W × H × D) | 430 × 520 × 700 mm (Stand-alone Unit) | 430 × 750 × 700 mm (Stand-alone Unit) | ||||||||
*1. Efficiency 수치는 입력 전압 단상 혹은 삼상 정격 범위 내 및 최대 출력 정격 상태에서 측정된 최적 사양 기준입니다.
*2. 최대 상전류 및 단상 출력 전류는 Autoranging 설계 한계 내에서 전압 가변 범위에 따라 반비례 연동 제어됩니다.
*3. 본 사양표는 ASR-6450 및 ASR-6600 기본 스탠드얼론 모델과 다중 병렬 확장 시스템 설계를 포함한 통합 스펙트럼 테이블입니다.
기본 액세서리
- 시작 가이드
- 안전 가이드
- 내부 단자 커버
- 외부 단자 커버
- Δ 결선 입력을 위한 구리판 (I)
- 단상 및 Y 결선 입력을 위한 구리판 (II)
- Δ 결선 입력을 위한 구리판 (III)
- 1P 출력을 위한 구리판 (IV)
- GRA-451-E 랙 마운트 어댑터 (EIA)
- USB 케이블 (USB 2.0 A타입 - B타입 케이블, 약 1.2m)
옵션 액세서리
- ASR-003 : GPIB 인터페이스 카드
- ASR-004 : DeviceNet 인터페이스 카드
- ASR-005 : CAN BUS 인터페이스 카드
- ASR-006 : 외부 병렬 케이블 (ASR-6450 / ASR-6600 전용)
- ASR-007 : 입력 및 출력 구리판 세트
- ASR-008 : 입력 단자 커버
- ASR-009 : 출력 단자 커버
- GRA-451-E : 랙 마운트 어댑터 (EIA) (ASR-6450 / ASR-6600 전용)
- GRA-451-J : 랙 마운트 어댑터 (JIS) (ASR-6450 / ASR-6600 전용)
- GPW-008 : 6RV3 UL 파워 코드 (ASR-6450 / ASR-6600 전용)
- GPW-011 : 6RV5 UL 파워 코드 (ASR-6450 / ASR-6600 전용)
- GPW-012 : 6RVV5 VDE 파워 코드 (ASR-6450 / ASR-6600 전용)
- GPW-013 : 6RVT5 PSE 파워 코드 (ASR-6450 / ASR-6600 전용)
- GPW-014 : 6RV4 UL 파워 코드 (ASR-6450 / ASR-6600 전용)
- GPW-015 : 6RVV4 VDE 파워 코드, 2.5mm² 2/4C, 최대 길이 3m, 105℃, RVS3-5*4P, VDE타입 (ASR-6450 / ASR-6600 전용)
- ASR-C003 : Modbus TCP 기능
|
