GWINSTEK LCR미터 최대 50MHz LCR-8200(A) 시리즈

  • GWINSTEK
  • 벤치탑 LCR 미터, LCR-8200 (A)
  • 측정 주파수 대역 LCR-8200 : 10Hz~1MHz/5MHz/10MHz/20MHz/30MHz
  • 측정 주파수 대역 LCR-8200A : 10Hz~5MHz/10MHz/20MHz/30MHz/50MHz
  • 기본 정확도 : 0.08%
  • 인터페이스 : RS-232C/USB/LAN/GPIB/Handler
 온라인 견적요청

LCR-8200A 시리즈

고주파 LCR 테스터

완벽함을 향한 기준, 고주파 LCR 미터의 새로운 표준

GW 인스텍(GW Instek)의 고주파 LCR 테스터 LCR-8200(A)은 LCR-8200A와 LCR-8200의 두 가지 시리즈로 구성되며 10개의 모델을 포함하고 최대 테스트 주파수는 최대 50 MHz입니다. 전체 시리즈는 7인치 컬러 디스플레이를 채택하고 고측정 정확도(0.08%)를 자랑합니다. 측정 결과는 선택한 측정 모드에 따라 수치 또는 그래픽으로 표시될 수 있어 사용자가 DUT(피측정물)의 특성을 최적으로 해석할 수 있습니다.

동시에 USB 디바이스 / RS-232C / 핸들러 및 GPIB와 같은 완벽한 범위의 표준 인터페이스를 통해 사용자는 추가적인 하드웨어 투자 비용에 대한 걱정 없이 가장 익숙한 인터페이스로 장비를 제어할 수 있습니다. 또한, 이 시리즈는 그래픽 모드에서 작동할 때 USB 저장 기능도 제공합니다. 측정된 특성 곡선과 DUT의 값은 후속 분석을 위해 저장됩니다. LCR-8200(A)의 다양한 기능은 사용자가 R&D, 엔지니어링 및 생산 분야에서 수동 소자의 테스트 요구 사항에 쉽게 대응할 수 있도록 도와줍니다.

LCR-8200 vs LCR-8200A 시리즈 기능 및 사양 비교

LCR-8200 시리즈와 고급형 LCR-8200A 시리즈는 높은 기본 정확도(0.08%)와 인터페이스 편의성을 공유하지만, 최대 측정 주파수 범위 및 등가 회로 모델 분석(Equivalent Circuit Analysis) 기능 지원 여부에서 핵심적인 차이가 있습니다.

구분 LCR-8200A 시리즈  LCR-8200 시리즈
테스트 주파수 범위 DC, 10 Hz ~ 최대 50 MHz
(5/10/20/30/50 MHz 5종)		 DC, 10 Hz ~ 최대 30 MHz
(1/5/10/20/30 MHz 5종)
등가 회로 모델 분석
(Equivalent Circuit)		 기본 지원 (7가지 모델)
- 3부품 분석 (모델 A~D)
- 4부품 분석 (모델 E~G)
시뮬레이션 및 커브 피팅 지원		 미지원
기본 측정 정확도 0.08% 0.08%
스위프 기능 2-커브 동시 스위프 (주파수/전압/전류) 2-커브 동시 스위프 (주파수/전압/전류)
주요 적용 분야 초고주파 부품 심층 R&D, 복합 소자 등가 모델링, 연구소 및 정밀 특성 평가 일반 고주파 수동 소자 검증, 양산 라인 수율 관리, 자동화 검사(ATE)

목적에 맞는 유연함, 스마트한 수치 및 리스트 측정

  • 직관적인 수치 측정의 자유: 17가지 측정 파라미터 중 원하는 항목을 최대 4개까지 자유롭게 선택하여 동시에 확인할 수 있습니다. 또한 각 항목별로 PASS/FAIL 판정이나 BIN 기능을 적용하고 색상과 소리로 결과를 직관적으로 파악할 수 있습니다.
  • 스마트 리스트(LIST) 측정과 자동 트리거: 최대 15개의 테스트 포인트를 주파수, 전압, 바이어스별로 독립 설정할 수 있습니다. 수치 표시 모드와 자동 트리거 모드를 지원하여, 별도의 버튼 조작 없이 다음 피측정물(DUT)을 배치하는 것만으로 테스트가 자동으로 진행되어 시간을 대폭 절약해 줍니다.

한눈에 파악하는 특성, 강력한 그래픽 스위프와 분석

  • 투-커브 동시 스위프와 7가지 등가 회로 분석: TRACE A와 TRACE B 두 파라미터를 동시에 스위프할 수 있으며, 스위프 소스부터 축 스케일(LINEAR/LOG), 속도까지 사용자의 요구에 맞춰 자유롭게 설정할 수 있습니다. 특히 LCR-8200A 시리즈는 7가지 등가 회로 모델을 독점 지원하여 3개 또는 4개의 부품 조합으로 회로 동작 특성을 정밀하게 분석할 수 있습니다.
  • 자동 스케일 조절 및 데이터 저장: 스위프 완료 후 선택한 TRACE에 맞춰 스케일이 자동으로 조절되어 전체 데이터를 선명하고 쉽게 관찰할 수 있습니다. 또한 스위프된 그래픽(bmp)과 값(csv)은 플래시 드라이브에 간편하게 저장하여 후속 분석에 활용할 수 있습니다.
  • 포괄적인 표준 통신 인터페이스: USB 디바이스, RS-232C, LAN, GPIB 등 가장 포괄적인 통신 인터페이스를 추가 비용 없이 표준으로 제공합니다. 사용자의 작업 환경이나 시스템 아키텍처에 맞춰 자유롭게 선택할 수 있으며, PLC 및 소터 통합을 위한 핸들러 인터페이스도 지원합니다.

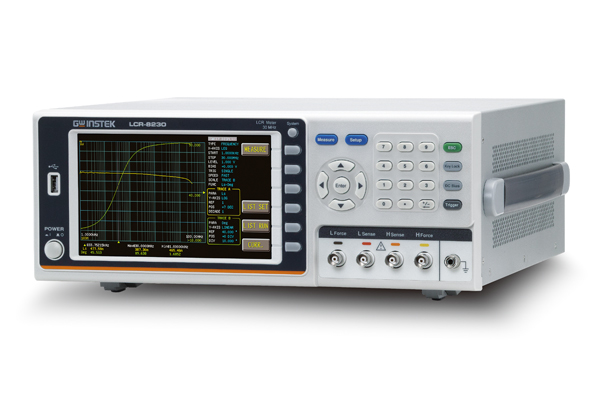

LCR-8200A 시리즈 외관
LCR-8200A 시리즈 외관

주요 특징 (FEATURES)

  • • 넓은 테스트 주파수: LCR-8200A: DC, 10 Hz ~ 50/30/20/10/5 MHz
    LCR-8200: DC, 10 Hz ~ 30/20/10/5/1 MHz
  • • 7인치 LCD 컬러 디스플레이
  • • 0.08% 기본 정확도
  • • 17개의 선택 가능한 측정 파라미터 중에서 4개의 측정 결과를 동시에 자유롭게 표시
  • • 15단계 리스트 측정
  • • 2개의 커브 스위프 모드
  • • 등가 회로 모델 분석 (LCR-8200A 전용 특화 기능)
  • • 내부 DC 바이어스 전압 ±12 V
  • • USB 스토리지 사용 가능
  • • ALC 기능 사용 가능
  • • 표준 인터페이스 : RS-232C, USB Host/Device, LAN, GPIB 및 핸들러

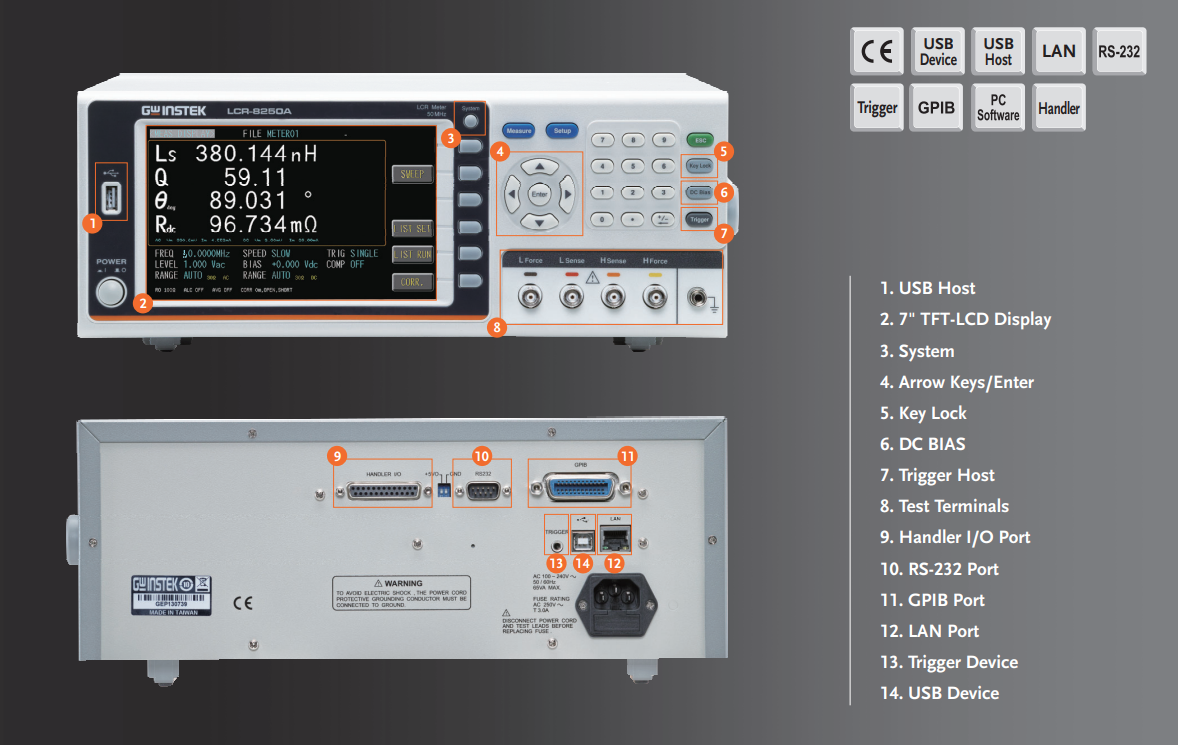

패널 소개 이미지
LCR-8200A 시리즈 전면 및 측면 패널 구성
전면 패널 인터페이스 후면 패널 인터페이스
1. USB 호스트8. 테스트 단자
2. 7인치 TFT-LCD 디스플레이9. 핸들러 I/O 포트
3. 시스템10. RS-232 포트
4. 방향 키/입력(Enter)11. GPIB 포트
5. 키 락12. LAN 포트
6. DC 바이어스13. 트리거 디바이스
7. 트리거 호스트14. USB 디바이스
주요 세부 특징 (KEY DETAILED FEATURES)
■ 유연한 측정 조합의 표현

LCR-8200(A) 시리즈는 사용자가 측정 파라미터를 선택하고 배열할 수 있도록 합니다. 사용자는 측정 요구 사항에 따라 17개의 측정 파라미터 중에서 최소 1개에서 최대 4개의 파라미터를 선택할 수 있으며 표현 순서도 원하는 방식으로 배열할 수 있습니다. 설정된 파라미터는 후속 호출을 위해 내부/외부 메모리 그룹에 저장될 수 있습니다.

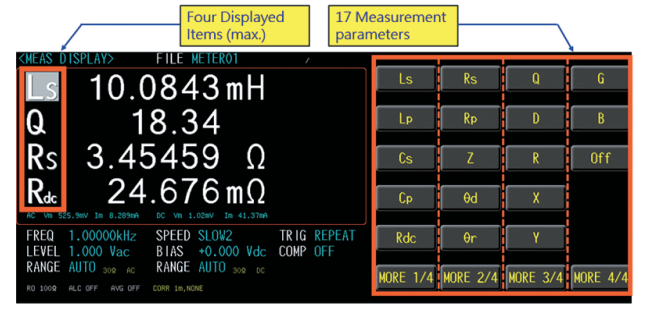

MEAS 측정 화면
MEAS 측정 화면 (최대 4개 파라미터 동시 표시 및 17개 측정 파라미터 선택 영역)
■ 독립적인 설정 판정

선택된 각 테스트 파라미터는 값, 차이값 또는 차이 백분율과 같은 판정 및 비교를 독립적으로 설정할 수 있습니다. 또한, 표시 방법 역시 값, 차이값 또는 차이 백분율을 기반으로 테스트 결과의 표현을 자체 정의할 수 있으며, 관찰이 실제 요구에 더 부합하게 됩니다. 경고음을 사용하는 것 외에도, 비교 판정을 위해 설정된 모든 파라미터는 서로 다른 색상으로 표시됩니다. "빨간색"은 한계값을 초과했음을 의미하고, "초록색"은 한계값 이내임을 의미하므로 소음이 심한 환경에서도 판정이 원활하게 수행될 수 있습니다.

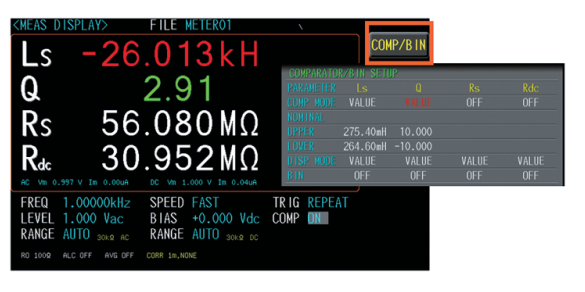

COMPARATOR/BIN 설정 화면
COMPARATOR/BIN 설정 화면 (개별 파라미터 판정 기준 및 PASS/FAIL 색상 표시 결과)
■ 리스트(LIST) 측정

15포인트 LIST 측정 모드는 특정 주파수 또는 DUT의 전압에서 측정값을 제공하며, 각 설정 포인트는 독립적인 비교 및 판정을 설정할 수 있습니다. 트리거 모드가 "AUTO"로 설정되면 측정 화면에 "WAIT ON" 표시가 나타나고 LCR-8200(A) 시리즈가 지바이스(피구동체/치구)의 접촉 상태를 감지합니다. DUT가 연결되면 테스트가 자동으로 시작됩니다.

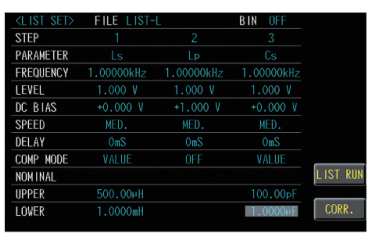

LIST 세부 설정 화면
LIST 세부 설정 화면(스텝별 주파수, 레벨, 바이어스 및 비교 모드 설정)

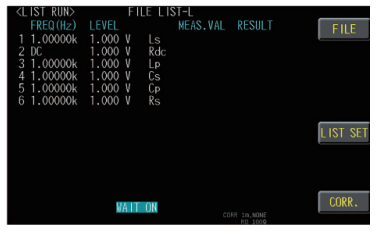

LIST 실행 및 대기 화면
LIST 실행 및 대기 화면(자동 트리거 'WAIT ON' 상태 및 테스트 포인트별 결과 측정 화면)
■ 투-커브 스위프(TWO-CURVE SWEEP)

DUT의 최대 2개 특성 파라미터를 동시에 스위프할 수 있습니다. 스위프 유형(주파수/Vac/Iac), 축 형식(LOG/LINEAR), 스위프 속도, 심지어 바이어스 추가(내부) 등도 실제 요구에 따라 설정할 수 있습니다. 스위프가 완료된 후 최적의 관찰 디스플레이를 얻기 위해 자동 조정을 사용할 수 있습니다. 이동식 커서를 사용하여 특정 위치의 측정값을 얻을 수 있습니다. 스위프된 디스플레이와 포인트 값은 후속 분석을 위해 패널의 USB 호스트를 통해 플래시 드라이브에 저장될 수 있습니다.

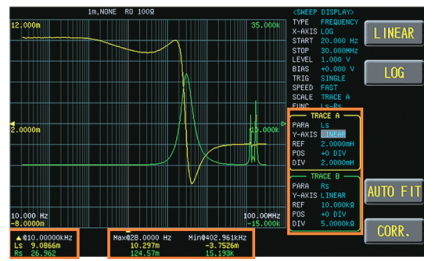

SWEEP 측정 화면
SWEEP 측정 화면(TRACE A 및 TRACE B 동시 스위프 결과, 축 스케일 설정 및 이동식 커서 분석 화면)
■ BIN 기능

선택된 측정 파라미터 중 하나의 특정 파라미터에 대한 BIN 설정은 최대 9개의 BIN 위치를 제공합니다.
원하는 BIN 방법(EQUAL/SEQUENTIAL/TOLERANCE/RANDOM) 및 한계값 모드(VALUE/delta/delta%)에 따라 개별 분류에 대한 판정 기준을 설정합니다. 이 분류 결과는 핸들러 인터페이스를 통해 얻을 수 있습니다. 소터와 같은 외부 장치에 직접 연결된 경우 즉각적인 분류가 수행될 수 있습니다.

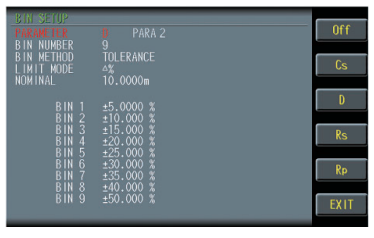

BIN 설정 화면
BIN 설정 화면 (9개 BIN 위치, 허용 오차 및 백분율 한계값 모드 설정)

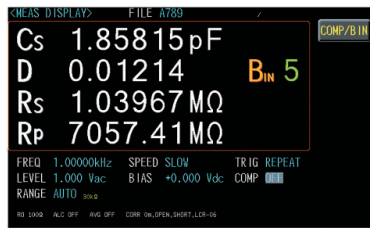

BIN 측정 결과 화면
BIN 측정 결과 화면 (측정 파라미터별 판정 및 BIN 5 분류 결과 표시)
■ 등가 회로 모델 분석 (LCR-8200A 시리즈 전용 기능)

공진 이론 기반의 알고리즘을 채택한 이 기능은 LCR-8200A 모델에서만 지원되는 전문 분석 도구로, 7가지의 서로 다른 등가 회로 모델로 구성됩니다. 3부품 분석 모델은 A, B, C, D의 4가지 유형으로 구성되며, 4부품 분석 모델은 E, F, G의 3가지 유형을 다룹니다. 적절한 등가 회로 모델을 선택함으로써 장비는 측정 후 각 부품 파라미터의 대략적인 값을 자동으로 계산하고, 시뮬레이션된 곡선(TRACE A/B SIMULATION)을 생성하여 측정된 실제 곡선(TRACE A/B)과 비교 및 피팅할 수 있습니다.

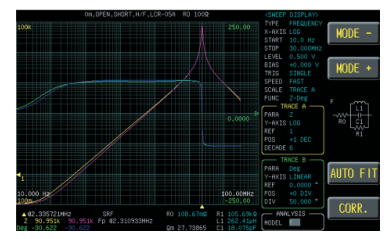

등가 회로 모델 분석 및 시뮬레이션 화면
LCR-8200A 시리즈 등가 회로 모델 분석 및 시뮬레이션 화면

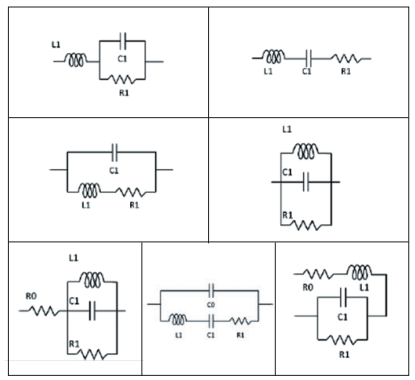

LCR-8200A 시리즈에서 지원하는 7가지 등가 회로 모델 회로도
LCR-8200A 시리즈에서 지원하는 7가지 등가 회로 모델 회로도 (3부품 및 4부품 분석 모델)
제품 사양표
제품 사양 (SPECIFICATIONS)
LCR-8250A LCR-8230A LCR-8220A LCR-8210A LCR-8205A -
- LCR-8230 LCR-8220 LCR-8210 LCR-8205 LCR-8201
테스트 주파수 (TEST FREQUENCY)
DC, 10 Hz ~ 50 MHz;
6자리, ±0.0007 %		 DC, 10 Hz ~ 30 MHz;
6자리, ±0.0007 %		 DC, 10 Hz ~ 20 MHz;
6자리, ±0.0007 %		 DC, 10 Hz ~ 10 MHz;
6자리, ±0.0007 %		 DC, 10 Hz ~ 5 MHz;
6자리, ±0.0007 %		 DC, 10 Hz ~ 1 MHz;
6자리, ±0.0007 %
출력 임피던스 (OUTPUT IMPEDANCE)
25 Ω / 100 Ω 선택 가능
기본 정확도 (BASIC ACCURACY)
±0.08 %
테스트 속도 (TEST SPEED)
최대: 2.5 ms(>10kHz), 고속: 50 ms(>20 Hz), 보통: 100 ms, 저속: 300 ms, 저속2: 600 ms
테스트 신호 레벨 (TEST SIGNAL LEVEL)
AC 전압 10 mV ~ 2 Vrms (주파수 ≦1 MHz), 10 mV ~ 1 Vrms (주파수 > 1 MHz 또는 주파수 ≦1 MHz 이고 Ro = 25 Ω)
AC 전류 100 μA ~ 20 mArms (Ro=100 Ω), 200 μA ~ 40 mArms (Ro = 25 Ω)
DCR 전압 1 Vdc (최대 40 mA)
측정 파라미터 (MEASUREMENT PARAMETERS)
동시에 최대 4개의 파라미터 측정 및 표시 가능: 임피던스(Z), 인덕턴스(Ls / Lp), 커패시턴스(Cs / Cp), AC 저항(Rs / Rp), 품질 계수(Q), 손실 계수(D), 어드미턴스(Y), 컨덕턴스(G), 리액턴스(X), 위상각(θ d / θ r), 서셉턴스(B), DC 저항(Rdc)
리스트 측정 (LIST MEASUREMENT)
리스트 단계 15
리스트 파라미터 주파수(Freq) / AC전압(Vac) / AC전류(Iac) / DC 바이어스(DC Bias) / 컴퍼레이터(Comp) / BIN
트리거 자동(AUTO), 반복(REPEAT), 단일(SINGLE)
스윕 측정 (SWEEP MEASUREMENT)
스윕 그래픽 측정 파라미터 중 2개 선택 가능
스윕 파라미터 주파수(Freq) / AC전압(Vac) / AC전류(Iac) / 바이어스 전압(BIAS V), 트레이스 유지(Keep Trace)
등가 회로 모델 분석 ("A" 시리즈 전용) (EQUIVALENT CIRCUIT MODEL ANALYSIS)
회로 모델 분석 7가지 등가 회로 모델, 3부품형 4가지 유형, 4부품형 3가지 유형
기타 기능 (OTHER FUNCTIONS)
자동 레벨 제어 (ALC) 표준
DC 바이어스 0 ~ ±12 V
핸들러 PASS, FAIL 및 OK, NG 또는 BIN 1 ~ 9
기타 특징 (OTHER FEATURES)
보정 (Correction) 개방(Open) / 단락(Short) / 고주파 부하(HF Load) / 부하(Load)
V/I 모니터 Vac, Iac, Vdc, Idc
컴퍼레이터 (Comparator) 값(Value), Δ, Δ %
부저 (Buzzer) 꺼짐(OFF), 합격(Pass), 불합격(Fail)
평균화 (Average) 1 ~ 64
디스플레이 (DISPLAY)
7인치 LCD 컬러 디스플레이 (800 x 480)
인터페이스 (INTERFACE)
USB / GPIB / LAN / RS-232 / 핸들러 / USB 호스트 / 트리거 입력
전원 공급 (POWER SOURCE)
AC 100 V ~ 240 V, 50/60 Hz; 소비 전력: 최대 65 VA
크기 및 무게 (DIMENSIONS & WEIGHT)
346 (W) × 145 (H) × 335 (D) mm; 약 3.3 kg
* "A" 시리즈와 "Non-A" 시리즈의 유일한 차이점은 "A" 시리즈에만 등가 회로 모델 분석 기능이 제공된다는 점입니다. 사양은 사전 통보 없이 변경될 수 있습니다.
제품 구성 및 액세서리 안내

기본 액세서리

  • AC 전원 코드 x 1, 테스트 리드(Test Fixture) LCR-06B x 1, 안전 검사서 x 1

옵션 액세서리

  • LCR-05A : 축방향 및 방사형 리드 부품용 테스트 픽스쳐 (최대 50 MHz)
  • LCR-06B : 켈빈 클립이 포함된 테스트 리드 (4선식)
  • LCR-07 : 앨리게이터 클립이 포함된 테스트 리드 (2선식)
  • LCR-08A : SMD/칩 부품용 테스트 리드 (핀셋형)
  • LCR-10A : 하단 전극 부품용 테스트 피스쳐 (최대 50 MHz)
  • LCR-12 : 켈빈 클립이 포함된 테스트 리드 (4선식)
  • LCR-15A : SMD/칩 부품용 테스트 픽스쳐 (최대 50 MHz)
  • LCR-DB1 : 외장형 DC 바이어스 전압 박스
  • GRA-445 : 19인치 4U 크기 랙 마운트 킷
  • GTL-234 : RS-232C 케이블
  • GTL-248 : GPIB 케이블
  • GTL-246 : USB 케이블

주문 정보

LCR-8230

10Hz~30MHz 고정밀 LCR 미터(RS-232, USB, LAN, GPIB, Handler)

견적요청​​

LCR-8220

10Hz~20MHz 고정밀 LCR 미터(RS-232, USB, LAN, GPIB, Handler)

견적요청​​

LCR-8210

10Hz~10MHz 고정밀 LCR 미터(RS-232, USB, LAN, GPIB, Handler)

견적요청​​

LCR-8205

10Hz~5MHz 고정밀 LCR 미터(RS-232, USB, LAN, GPIB, Handler)

견적요청​​

LCR-8201

10Hz~1MHz 고정밀 LCR 미터(RS-232, USB, LAN, GPIB, Handler)

견적요청​​

옵션 액세서리

LCR-DB1

DC 바이어스 박스 (최대 2MHz, 최대 입력 전압 ±200V)

견적요청​​

LCR-05

Axial & Radial 리드 테스트픽스쳐 (DC~1MHz, ±35V)

견적요청​

LCR-06B

켈빈 클립(4선) 테스트 리드 (DC~1MHz,±35V)

견적요청​

LCR-07

악어 클립(2선) 테스트 리드 (DC~1MHz,±35V)

견적요청​

LCR-08

SMD 칩 테스트 트위져 (DC~1MHz,±35V)

견적요청​

LCR-12

켈빈 클립(4선) 테스트 리드  (4선, 10MHz)

견적요청​

LCR-15

SMD 칩(0201~1812) 테스트 픽스쳐(DC~1MHz, ±35V)

견적요청​

GTL-232

RS-232 케이블, 9핀(암)-9핀, 널 모뎀, 약 2000mm

견적요청​

GTL-248

GPIB 케이블, 약 2000mm

견적요청​



상기 가격은 부가세 별도 가격입니다.
