> > 휴대용 LCR미터 LCR-1000 시리즈
- 2.8인치 TFT 터치 LCD 디스플레이로 쉬운 작업 가능. 주요 및 보조 디스플레이에 50,000 카운트의 고해상도 제공.
- 정밀도가 우수하여 0.2%의 기본 정확도를 제공하여 정밀한 측정이 가능
- 모델에 따라 선택 가능한 테스트 주파수가 6개 또는 8개 있습니다.
- 다양한 요구에 맞는 15가지의 측정 조합을 제공합니다.
- AC 0.3V/0.7V/1Vrms 및 DC +/- 1V 옵션으로 선택 가능한 테스트 레벨 제공.
- 빠른 (10 회/초) 또는 느린 (2.5 회/초) 측정 속도를 선택할 수 있습니다.
- 구성 요소 유형의 자동 식별 및 측정을 위한 Auto LCZ 모드 기능 제공.
- 데이터 보유 기능으로 편리한 데이터 보관 가능.
- 원격 통신을 위한 USB-HID/USB-VCOM 인터페이스 장착. 데이터 기록을 위한 소프트웨어 지원을 제공합니다.
온라인 견적요청
LCR-1000 시리즈

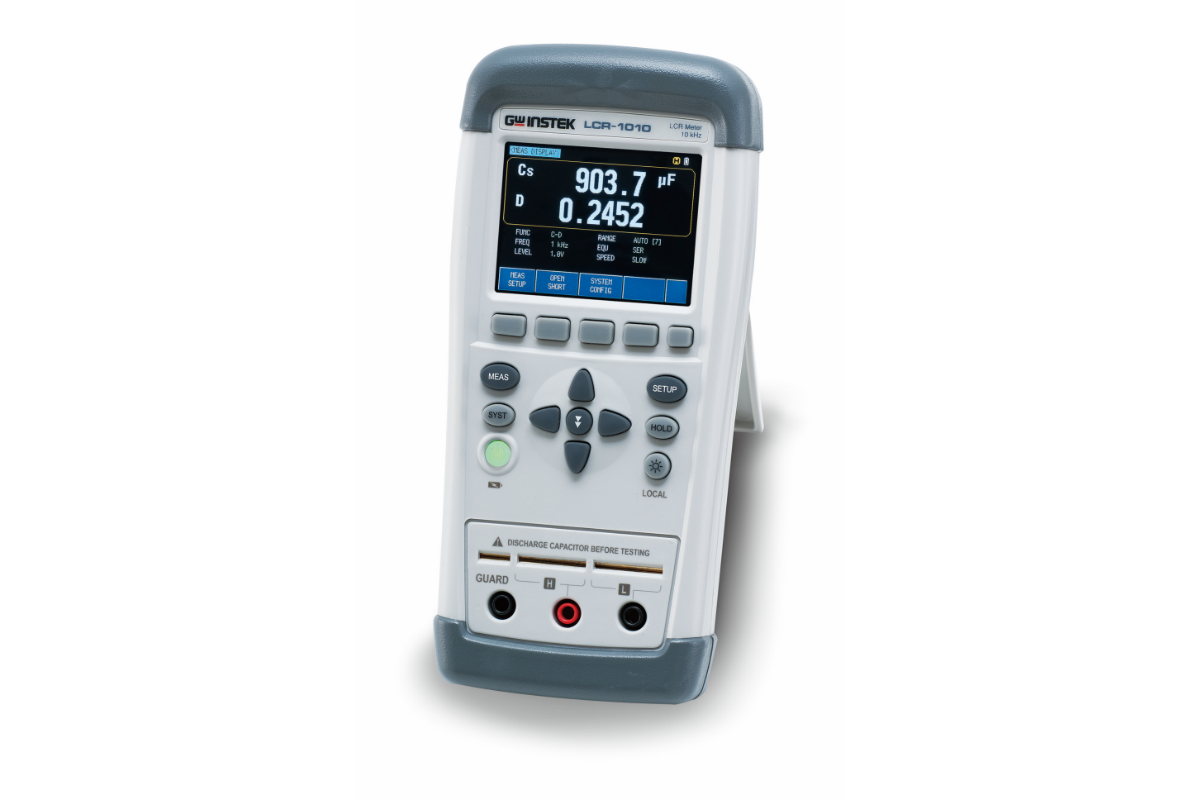

휴대용 LCR 미터
완벽함을 향한 기준, 고주파 LCR 미터의 새로운 표준
GW인스텍(GW Instek)은 자동 실시간 테스트 기능을 갖춘 휴대용 LCR 미터인 새로운 LCR-1000 시리즈를 출시했습니다. 이 시리즈는 TFT-LCD를 채택하고 0.2%의 기본 정확도를 제공합니다. 사용자는 버튼 또는 터치 스크린 조작을 선택하여 사용할 수 있습니다. 높은 측정 정확도와 사용 편의성을 갖춘 이 시리즈는 유지보수 테스트, 부품 생산, 학교/연구소, 심지어 품질 테스트를 포함한 정밀 테스트에 적합합니다.
LCR-1000 시리즈는 2개의 모델로 구성됩니다. LCR-1100은 최대 100 kHz의 테스트 주파수를 제공하고, LCR-1010은 최대 10 kHz의 테스트 주파수를 제공합니다. 이 시리즈는 선택 가능한 테스트 전압(0.3/0.7/1.0Vrms)과 등가 회로(직렬/병렬)를 제공하여 커패시턴스, 인덕턴스, 저항, 리액턴스, 임피던스, 품질 계수, 손실 계수, 위상 및 직류(DC) 저항을 자동으로 측정합니다.LCR-1000 시리즈는 주 및 보조 파라미터 모두에 대해 50,000 디스플레이 카운트와 0.2%의 기본 정확도를 제공하며, 2선식 또는 5선식 측정을 지원합니다. 또한, 다양한 종류의 부품에 대한 다양한 테스트 및 측정 요구 사항을 충족하기 위해 비교 기능과 데이터 유지(보존) 기능을 제공합니다.
전체 시리즈에는 USB-HID 및 USB-VCOM 인터페이스가 탑재되어 있습니다. 간편하고 실용적인 무료 PC 소프트웨어가 제공되며, 사용자가 데이터 수집 요구를 충족하기 위해 자신만의 소프트웨어를 작성할 수 있도록 원격 제어 명령어(SCPI 호환)를 사용할 수 있습니다.
현장 적용 분야
- 현장 서비스 (Field Service)
- 수동 소자 트러블슈팅 (Passive Component Trouble Shooting)
- 전자 부품 조립 (Electronic Assembly)
- 현장 서비스 (Field Service)
- 수입 검사 / 입고 검사 (Incoming Inspection)
주요 특징 (FEATURES)
- • 2.8인치 TFT 터치 LCD
- • 주 디스플레이 및 보조 디스플레이에서 50,000 카운트 분해능
- • 0.2% 기본 정확도
- • 모델에 따라 6개 또는 8개의 선택 가능한 테스트 주파수
- • 15가지 종류의 측정 조합 제공
- • 테스트 레벨 선택 가능: AC 0.3V/0.7V/1Vrms 및 DC +/- 1V
- • 측정 속도 선택 가능: 고속 초당 10회, 저속 초당 2.5회
- • 부품 유형의 자동 식별 및 측정을 위한 자동 LCZ 모드
- • 데이터 홀드(유지)
- • 원격 통신을 위한 USB-HID / USB-VCOM 인터페이스
- • 데이터 로깅용 소프트웨어 제공
| 모델 | LCR-1100 | LCR-1010 |
|---|---|---|
| 테스트 주파수 | 50/100/120Hz/1k/2k/10k/50k/100kHz | 50/100/120Hz/1k/2k/10kHz |
| 디스플레이 | 1차/2차 : 50,000 카운트 | 1차/2차 : 50,000 카운트 |
| 출력 임피던스 | 100 Ω | 100 Ω |
| 기본 정확도 | 0.2% | 0.2% |
| 테스트 속도 | 느림: 2.5회/초, 빠름: 10회/초 | 느림: 2.5회/초, 빠름: 10회/초 |
| 테스트 신호 레벨 | 0.3V/0.7V/1.0Vrms 선택 가능 | 0.3V/0.7V/1.0Vrms 선택 가능 |
| 테스트 파라미터 | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd |
C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd |
| 등가 회로 | 직렬 / 병렬 선택 가능 | 직렬 / 병렬 선택 가능 |
| 제품 사양 | ||
|---|---|---|
| LCR-1100 | LCR-1010 | |
| 테스트 주파수 | 50Hz/100Hz/120Hz/1k/2k/10k/50k/100kHz 선택 가능 |
50Hz/100Hz/120Hz/1k/2k/10kHz 선택 가능 |
| 표시 범위 (전체) | ||
| 메인 디스플레이 | 50,000 카운트 | |
| 보조 디스플레이 | 50,000 카운트 | |
| 정전 용량 ( C ) 및 손실 계수 ( D ) | ||
| C 표시 범위 | 1pF ~ 50mF (선택한 테스트 주파수에 따라 다름) | |
| C 최고 정확도 | ±(0.2% rdg + 2 카운트) ~ ±(3.0% rdg + 10 카운트) | |
| C 해상도 | 0.001pF ~ 0.001mF (선택한 범위에 따라 다름) | |
| D 정확도 (De) | 0.002 ~ 0.03 (선택한 테스트 주파수 및 범위에 따라 다름) | |
| 인덕턴스 ( L ) 및 품질 계수 ( Q ) | ||
| L 표시 범위 | 0.5µH ~ 1000H (선택한 테스트 주파수에 따라 다름) | |
| L 최고 정확도 | ±(0.2% rdg + 2 카운트) ~ ±(2.5% rdg + 10 카운트) | |
| L 해상도 | 0.001µH ~ 0.1H (선택한 범위에 따라 다름) | |
| Q 정확도 (Qe) | 0.002 ~ 0.08 (선택한 테스트 주파수 및 범위에 따라 다름) | |
| 임피던스 ( Z ) 및 위상각 ( θ ) | ||
| Z 표시 범위 | 0.05Ω ~ 10MΩ (선택한 테스트 주파수에 따라 다름) | |
| Z 최고 정확도 | ±(0.2% rdg + 2 카운트) ~ ±(3.0% rdg + 20 카운트) | |
| Z 해상도 | 0.0001Ω ~ 0.001MΩ (선택한 범위에 따라 다름) | |
| θ 정확도 (θe) | 0.2° ~ 2° (선택한 테스트 주파수 및 범위에 따라 다름) | |
| ESR 및 ø | ||
| 정확도 공식 | ESR은 직렬 등가 저항(Rs)과 같습니다. Rse = ± Xx * øe ; Xx = 2πfLx 또는 1/2πfCx ; øe=θe * π/180 | |
| 정확도 공식 | 병렬 등가 저항 Rpe = ± Rp * øe / De ∓øe | |
| 직류 저항 (DC RESISTANCE) | ||
| 표시 범위 | 0.05Ω ~ 10MΩ | |
| 최고 정확도 | ±(0.2% rdg + 2 카운트) ~ ±(3.0% rdg + 5 카운트) | |
| 해상도 | 0.0001Ω ~ 0.001MΩ (선택한 범위에 따라 다름) | |
| 측정 회로 | ||
| 측정 방식 | 병렬 또는 직렬 선택 가능 | |
| 자동 LCZ 모드 | ||
| 기능 | 미터 전원이 켜지면 자동으로 DUT를 식별하고 측정합니다. | |
| 분류 모드 (선별 모드) | ||
| 설정 | ±1%, ±5%, ±10%, ±20%, 입력% | |
| 기타 기능 | ||
| 기능 | 자동 범위, 백라이트, 데이터 홀드, 제로(영점), 자동 전원 차단 | |
| 디스플레이 | ||
| 디스플레이 | 2.8인치 컬러 LCD 디스플레이 (터치 조작 가능) | |
| 인터페이스 | ||
| 인터페이스 | USB (C 타입) | |
| 전원 공급원 | ||
| 전원 | 충전식 리튬 배터리 (7.4V) | |
| 크기 및 중량 | ||
| 사양 | 90(너비) x 195(높이) x 41(깊이) mm, 약 380g | |
기본 액세서리 (LCR-1100)
- 사용 설명서, 안전 지침서, 충전용 리튬 배터리 (LCR-305), 켈빈 클립 (LCR-101), 단락 바 (LCR-100), USB 케이블 Type A-C (LCR-205), 휴대용 가방 (LCR-503), 핀셋형 테스트 픽스처 (LCR-108)
- 사용 설명서, 안전 지침서, 충전용 리튬 배터리 (LCR-305), 켈빈 클립 (LCR-101), 단락 바 (LCR-100), USB 케이블 Type A-C (LCR-205), 휴대용 가방 (LCR-503)
LCR-1100
LCR-1010
옵션 액세서리 (LCR-1010)
- LCR-108 : SMD/칩 부품용 테스트 픽스처 (핀셋형)
주문 정보 | ||
LCR-1010 | 10kHz 휴대용LCR 미터 | 견적요청 |
LCR-1100 | 100kHz 휴대용LCR 미터 | 견적요청 |
| | |
옵션 | ||
LCR-108 | SMD/Chip Components 용 테스트 프로브
| 견적요청 |
|
| |
