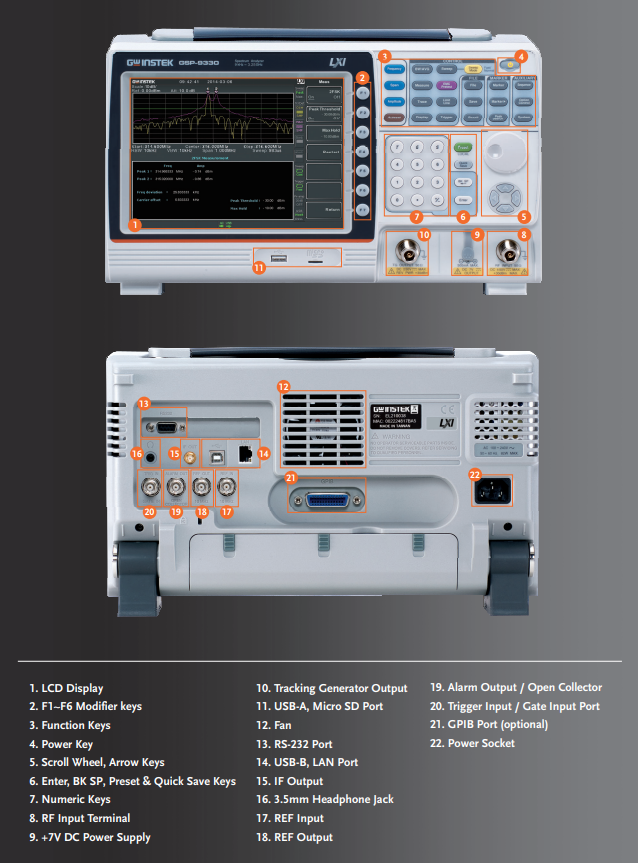

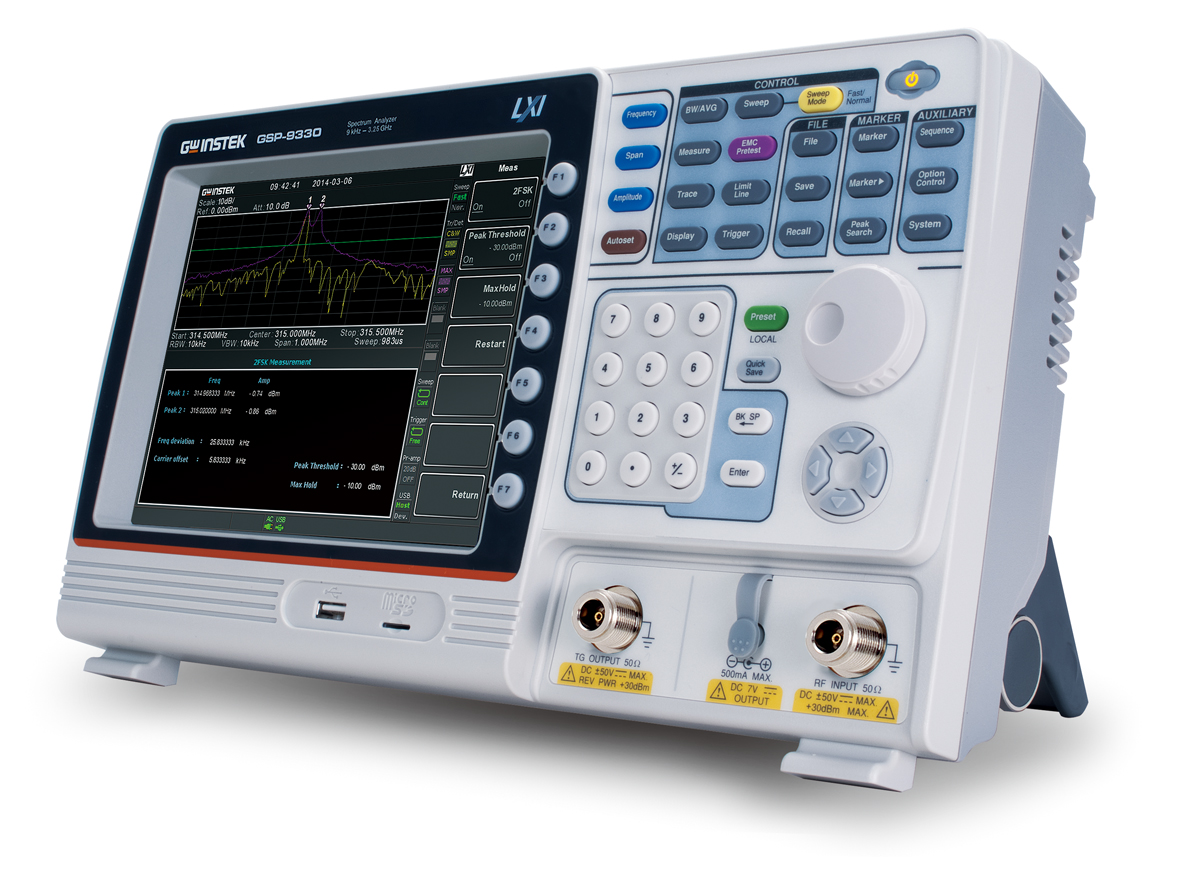

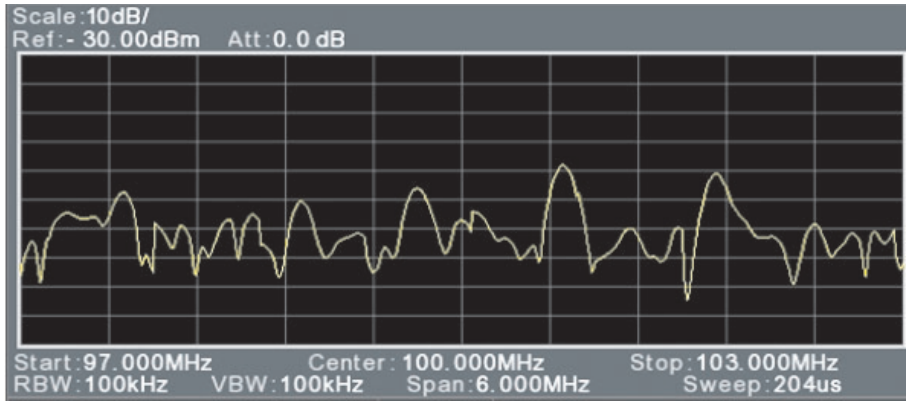

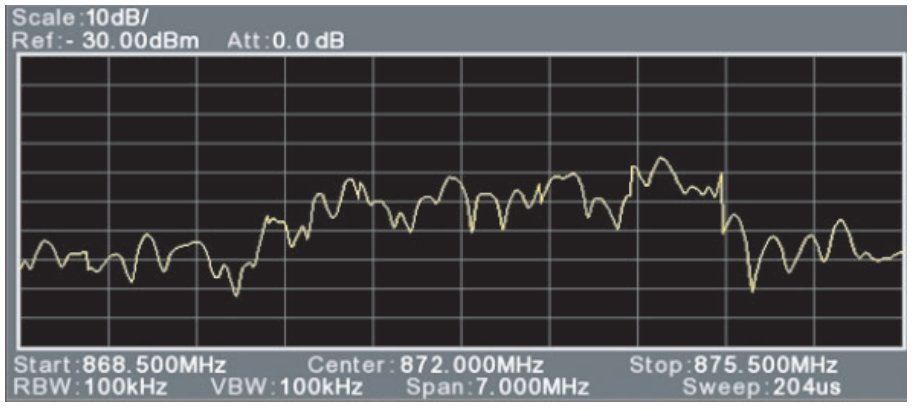

스펙트럼 분석기에서 속도는 가장 중요한 사양입니다. GSP-9330은 최대 204µs의 스윕 속도를 제공합니다. 사용자는 고속 스윕 시간을 통해 주파수/진폭 변조 신호, 블루투스 주파수 호핑 신호, 튜닝 오실레이터 또는 ISM 대역 내 기타 간섭 신호 등 다양한 고속 또는 과도 신호를 식별하고 분석할 수 있습니다.

2FSK 변조는 낮은 설계 비용과 낮은 전력 소비의 특성 덕분에 저전력 및 저데이터 전송 속도 특성을 가진 RF 통신 응용 분야에서 널리 사용됩니다. 오늘날 2FSK 변조 기술은 가전제품, 자동차 전장품, RFID, 원격 검침기, 산업용 제어 장치 등 다양한 제품과 시스템에 적용되고 있습니다.

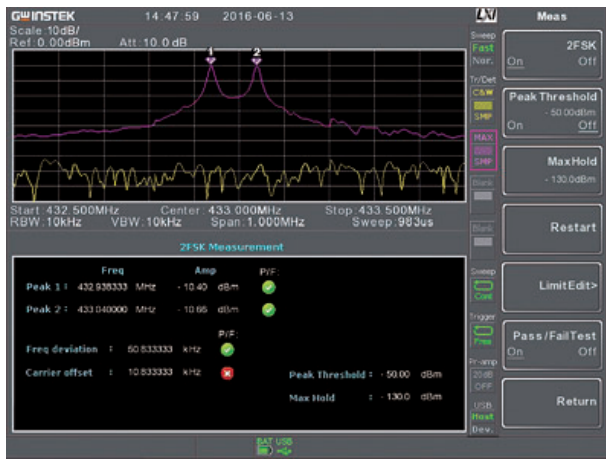

2FSK 신호 분석은 반송파 전력, FSK 주파수 편차, 반송파 주파수, 반송파 주파수 오프셋 등의 파라미터를 측정합니다. 사용자는 빠른 테스트 결과 판정을 위해 주파수 편차 및 반송파 오프셋의 기준(Criterion)을 설정할 수 있습니다.

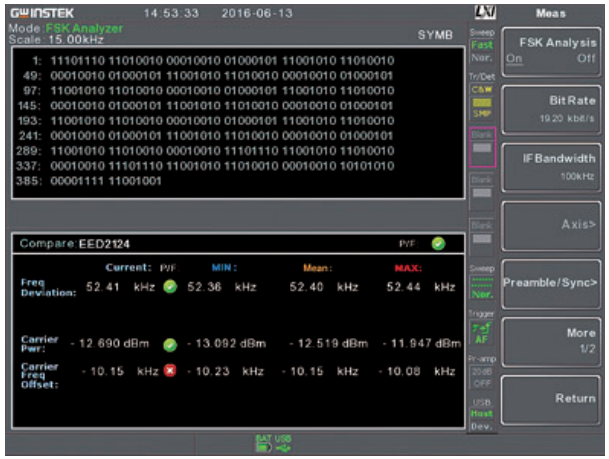

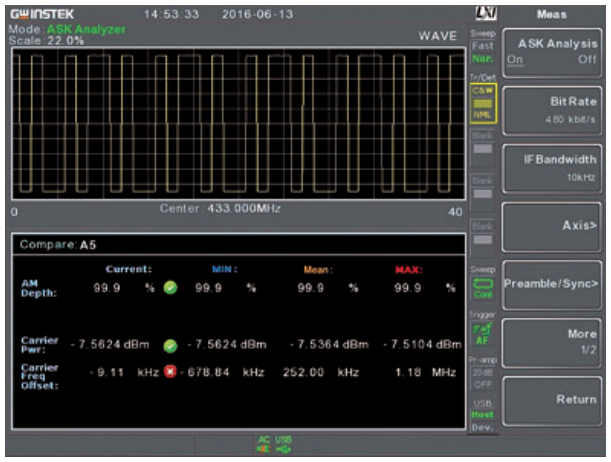

RFID 및 광통신 시스템은 종종 ASK(Amplitude Shift Keying)를 사용합니다. 무선 전화, 페이징 시스템, RFID 등의 응용 분야는 FSK(Frequency Shift Keying)를 활용합니다. ASK/FSK 복조 및 분석은 AM 깊이, 주파수 편차, 반송파 전력, 반송파 주파수 오프셋, 심볼, 파형 등의 파라미터를 측정합니다.

사용자는 Pass/Fail(합격/불합격) 테스트 결과를 위해 AM 깊이, 주파수 편차, 반송파 전력 및 반송파 오프셋을 설정할 수 있습니다. 프리앰블 및 동기화 기능을 결정하기 위한 데이터 메시지가 제공됩니다.

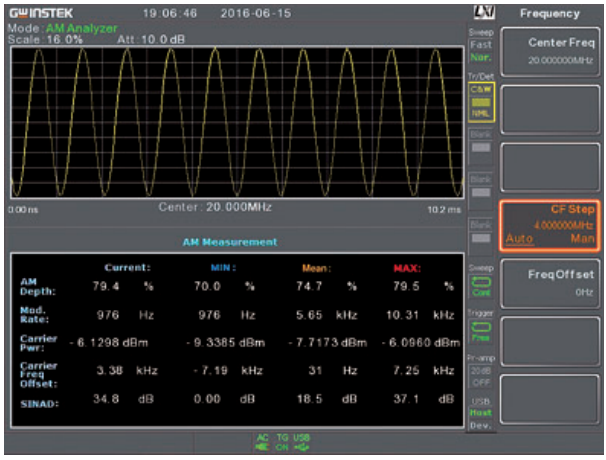

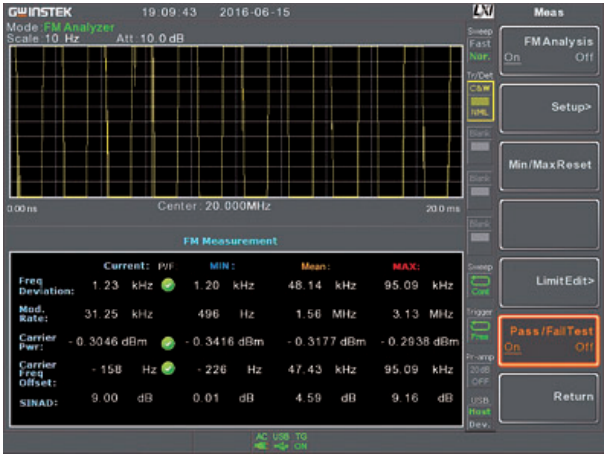

AM/FM 신호 분석은 AM 깊이, 주파수 편차, 변조율, 반송파 전력, 반송파 주파수 오프셋, SINAD 등의 파라미터를 측정합니다. 사용자는 빠른 테스트 결과 판정을 위해 AM 깊이, 주파수 편차, 반송파 전력 및 반송파 오프셋의 기준을 설정할 수 있습니다. GSP-9330은 AM 또는 FM 방송 신호에 튜닝하고 복조된 신호를 청취할 수 있는 편리한 AM/FM 복조 기능을 갖추고 있습니다.

GSP-9330은 EMI 전용 200/9k/120k/1MHz 필터, 20dB 저잡음 증폭기, 그리고 준정점(Quasi-Peak)/평균(Average) 검출 모드를 내장하고 있어 프로브 세트와 연동하여 복사(Radiation) 및 전도(Conduction) 테스트를 수행할 수 있습니다.

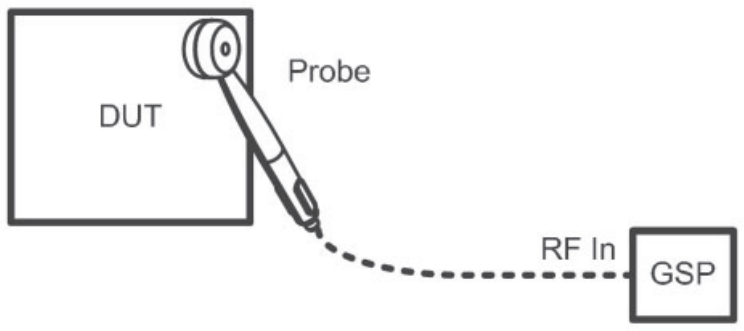

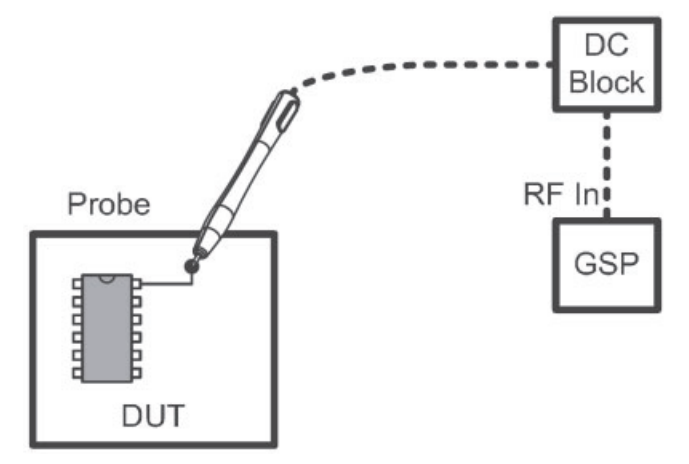

방사 테스트 프로브 세트인 GKT-008은 복잡한 측정 절차를 단순화하고 실험실에서 3m/10m 원거리(Far field) 테스트를 시뮬레이션할 수 있는 완벽한 근접장(Near field) 테스트 프로브 세트를 제공합니다. GKT-008을 사용하면 엔지니어의 디버깅 시간과 실험실을 오가는 데 드는 비용을 크게 절감할 수 있습니다. GKT-008은 GSP-9330의 트래킹 제너레이터 기능과 연동하여 EMS 테스트를 수행할 수 있습니다.

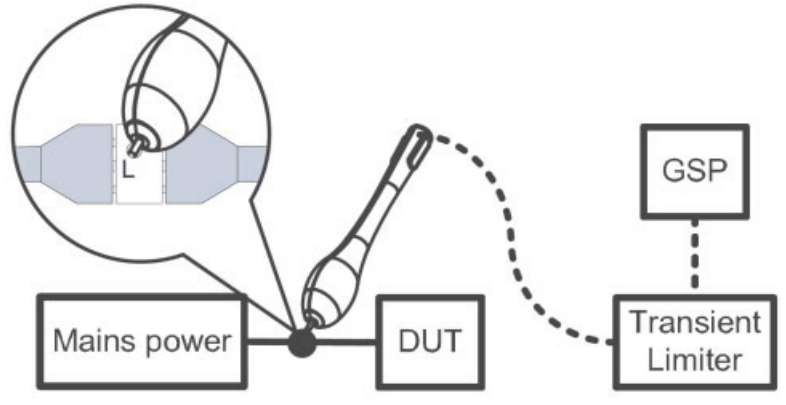

전도 테스트를 위해 GSP-9330은 LISN 및 절연 변압기(Isolation Transformer)와 연동하여 전자파 전도 테스트를 수행할 수 있습니다. 사용자가 EUT(피시험기)의 큰 전압 변동이나 복잡성을 우려하는 경우, 과도 현상 제한기(Transient Limiter)를 적용하면 테스트 장비를 더욱 안전하게 보호할 수 있습니다.

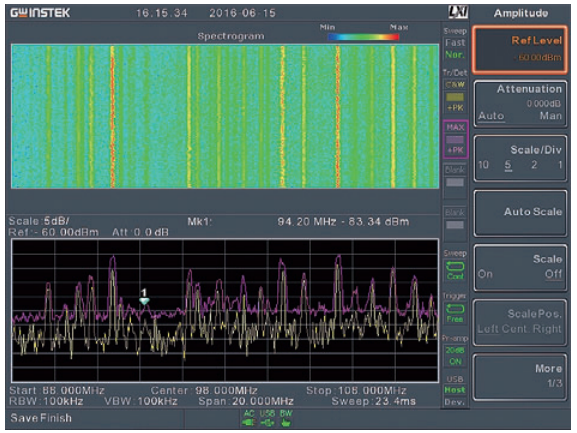

스펙트로그램은 전력, 주파수, 시간을 동시에 표시할 수 있습니다. 시간에 따른 주파수와 전력 변화도 추적할 수 있습니다. 특히 간헐적으로 나타나는 신호를 식별할 수 있습니다. 사용자는 스펙트로그램을 사용하여 시간에 따른 신호의 안정성을 분석하거나 통신 시스템에서 간헐적으로 나타나는 간섭 신호를 식별할 수 있습니다. 사용자는 두 개의 마커를 사용하여 전력과 주파수 및 시간의 관계를 파악할 수 있습니다.

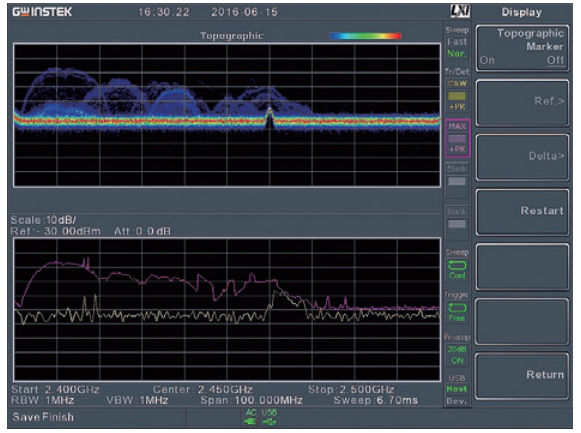

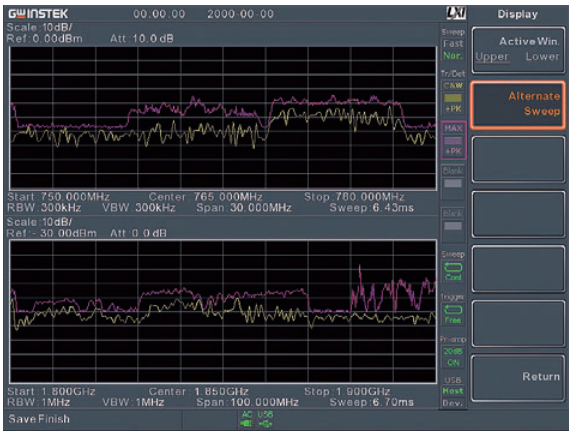

지형도(Topographic)는 색조를 사용하여 신호 출현의 확률 분포를 보여줍니다. 이 기능을 통해 사용자는 시간 변화에 따른 신호 변화 과정을 직접 파악할 수 있으며, 간헐적으로 발생하는 미세한 신호나 전자기 간섭 신호를 관찰하는 데 유용합니다. 사용자는 두 개의 마커를 사용하여 전력과 주파수 및 백분율의 관계를 파악할 수 있습니다. 분할 화면(Split-Window)은 두 개의 서로 다른 주파수 대역을 모니터링하는 데 매우 편리한 두 개의 독립적인 관찰 창을 제공합니다.

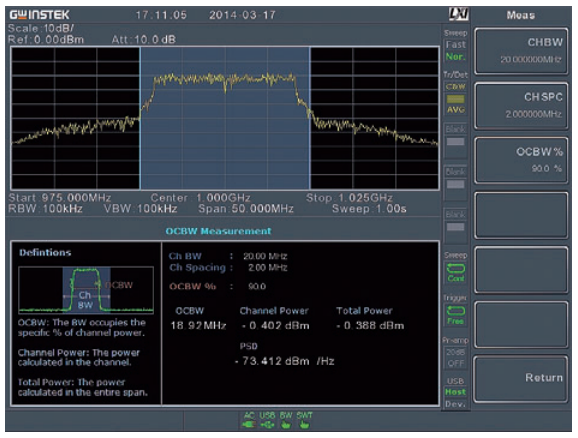

채널 전력 측정 (Channel Power Measurement): 통신 및 방송 서비스 사업자는 통신 채널을 사용하여 변조된 신호를 전송할 때 인접 채널의 상호 변조로 인한 왜곡된 신호를 마주하게 됩니다. 왜곡된 신호가 너무 크면 인접 채널의 통신 품질에 영향을 미칩니다. ACPR(인접 채널 누설 전력) 측정은 간섭원을 식별하는 데 도움이 되는 누설 상태를 검사할 수 있습니다.

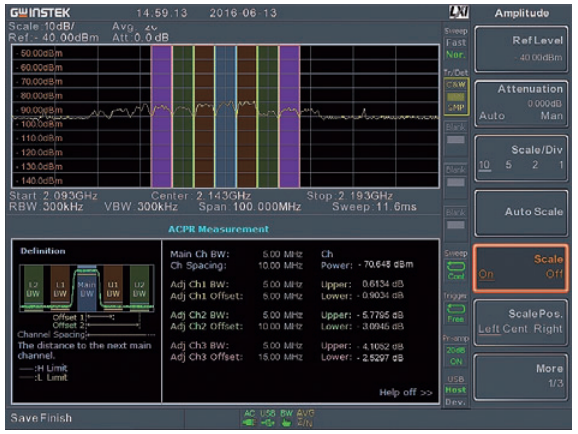

OCBW (점유 대역폭): OCBW 측정은 OCBW, 채널 전력, PSD를 동시에 표시할 수 있습니다. OCBW의 단위는 백분율로 표시됩니다. OCBW를 사용할 때 대역폭을 포함하는 측정 영역이 표시됩니다.

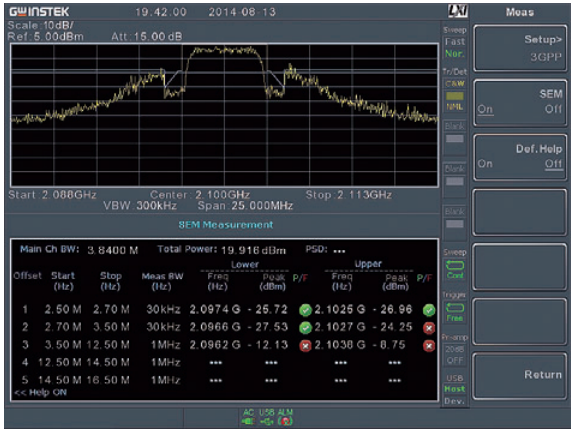

스펙트럼 마스크 (Spectrum Emission Mask, SEM): SEM은 해당하는 채널 내 전력에 의해 정의되는 채널 외(Out-of-channel) 방사를 측정합니다. 사용자는 메인 채널의 파라미터, 채널 외 범위, 한계선(Limit line) 등을 설정할 수 있습니다. GSP-9330은 3GPP, WLAN 802.11b/g/n, Wimax 802.16 및 사용자 정의 통신 시스템의 SEM 설정을 내장하고 있습니다.

SEM은 합격/불합격(Pass/Fail) 테스트 기능을 지원하며 각 채널 외 한계를 초과하는 주파수 범위를 나열합니다. SEM과 일치하지 않는 측정 결과가 있는 경우 경보 신호가 트리거됩니다.

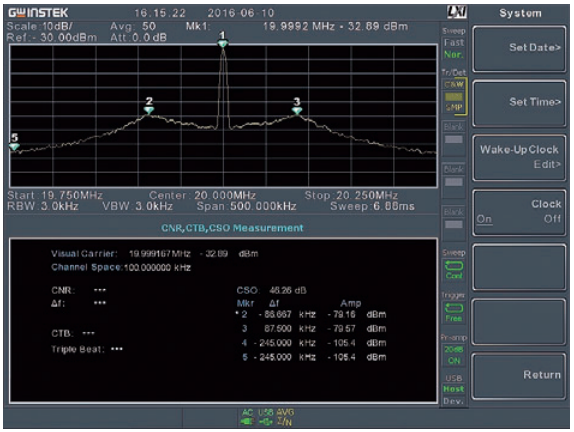

CATV 시스템 파라미터 테스트: GSP-9330의 내장 CNR/CSO/CTB 기능은 CATV 증폭기 및 시스템의 성능을 측정하는 데 이상적입니다. (참고: 일반 CATV는 75Ω입니다. GSP-9330의 경우 50~75옴 어댑터가 필요합니다.)

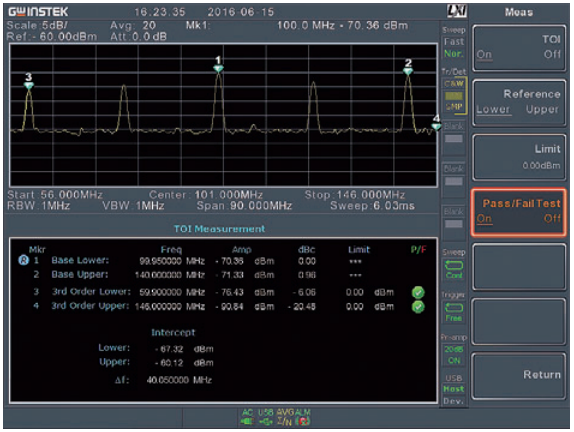

TOI (제3차 차수 인터셉트): 사용자는 수신기, 저잡음 증폭기, 믹서와 같은 비선형 시스템 및 컴포넌트의 선형성을 TOI를 통해 측정할 수 있으며, 이는 유효 반송파를 자동으로 테스트하고 상호 변조 측대파를 측정합니다.

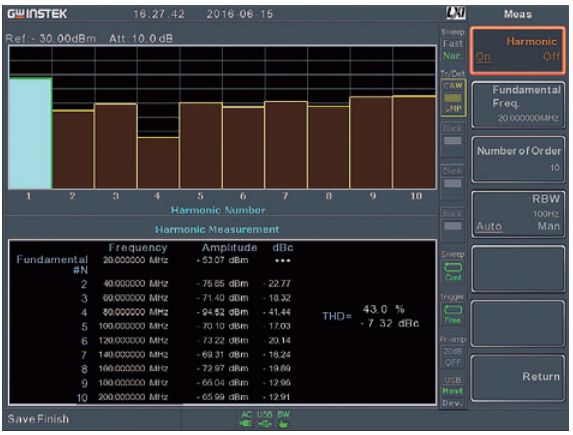

고조파 (Harmonic): 기본파의 진폭과 최대 10차수 고조파 주파수를 손쉽게 측정할 수 있습니다. 또한 고조파와 해당 기본 반송파의 비율인 진폭(dBc)을 측정할 수 있습니다. 이 기능을 통해 총 고조파 왜곡(THD)도 계산할 수 있습니다. RBW를 조절하여 최상의 고조파 정보를 얻을 수 있습니다.

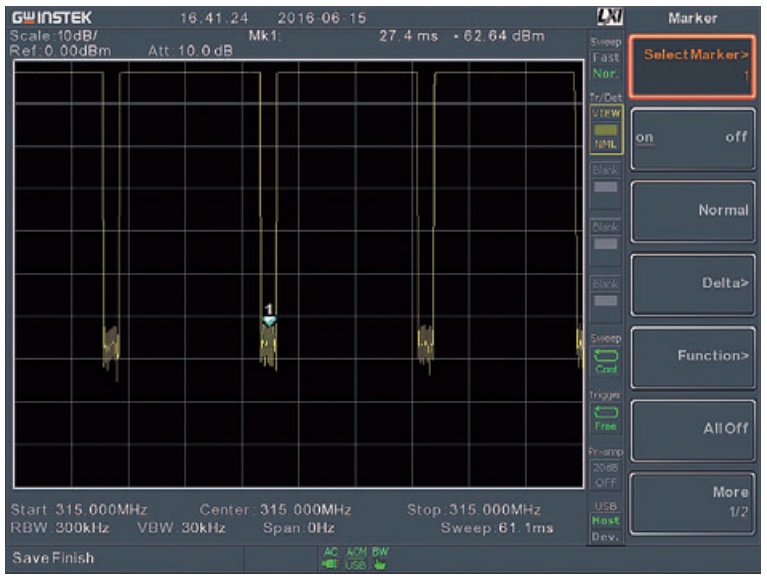

시간 영역 전력 (Time Domain Power): 시간 영역에서 버스트 신호를 측정할 때 제로 스팬(Zero span) 설정으로 이동하고 마커를 열어 버스트 신호를 관찰할 수 있습니다.

위상 지터 (Phase Jitter): 위상 지터 기능은 RF 신호 소스 및 오실레이터의 반송파 편차에 의해 발생하는 위상 잡음을 빠르게 측정할 수 있습니다. 이 기능은 신호 지터를 위상(rad) 및 시간(ns)으로 직접 변환할 수 있습니다.

마커 노이즈 (Marker Noise): 마커 노이즈 기능은 마커 위치를 기준으로 1Hz 대역폭에 걸친 평균 노이즈 레벨을 계산합니다.

게이트 스윕 (Gated Sweep): 레이더 또는 TDMA 통신 시스템은 출력 전력을 간헐적으로 켜고 끄며(On/Off) 전송 신호를 제어합니다. 전송 과정에서 전력 스펙트럼을 모니터링하기 위해 게이트 스윕 기능은 신호가 나타날 때만 측정을 시작할 수 있습니다. 이 기능은 GSM 또는 WLAN 같은 버스트 신호를 측정하는 데 이상적입니다.

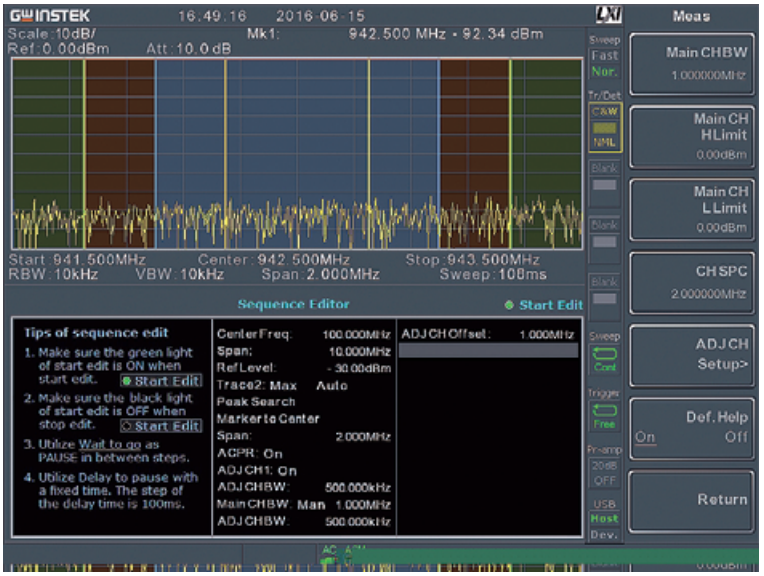

시퀀스 기능 (Sequence Function): 시퀀스 기능을 사용하면 사용자가 계기에서 직접 일련의 단계로 구성된 시퀀스를 편집할 수 있습니다. 테스트 결과를 관찰하기 위해 시퀀스 내에 일시 정지(Pause)와 지연(Delay)을 삽입할 수 있습니다. 선택할 수 있는 5개 세트의 시퀀스가 있습니다. 각 시퀀스는 20단계를 편집할 수 있습니다.

서로 다른 시퀀스는 상호 작용하고 지원할 수 있습니다. 이 기능은 루틴 테스트 절차를 실행하는 조립 라인에서 매우 편리한 PC 없는 자동 편집 기능을 제공합니다.

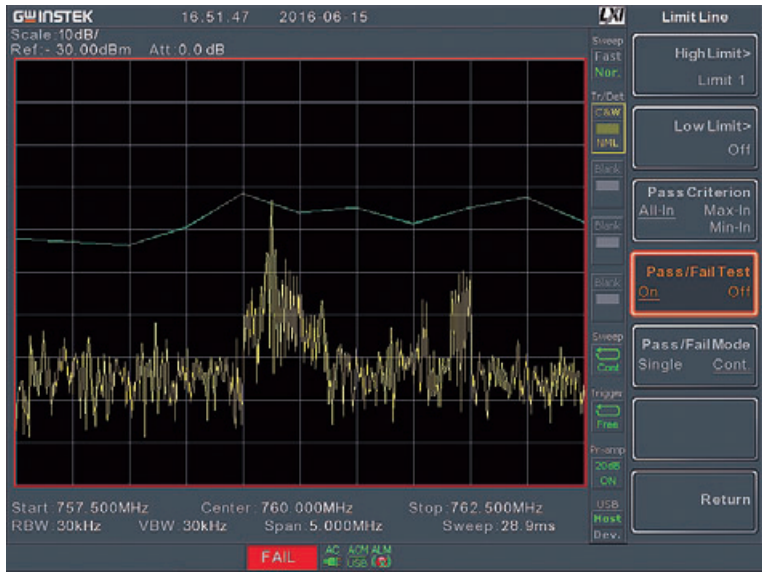

한계선 기능 (Limit Line Function): 테스트 합격 사전 기준에 기반한 한계선 기능을 사용하여 DUT(피시험기)가 테스트를 통과했는지 직접 판정할 수 있습니다. 테스트 결과는 LCD 화면에 표시될 뿐만 아니라, 후면 Panel의 경보 신호 출력 표시를 통해 스피커나 조명 장치를 연결하여 테스트 결과를 보여줄 수 있습니다.

예열 시간 단축 (Shorten Warm-Up Time): GSP-9330은 고효율 방열 및 피드백 온도 제어의 특허 받은 디자인을 활용합니다. 기기가 켜진 후 내부 기기가 안정된 온도를 빠르게 유지하여 정확한 진폭 측정을 제공하고 0.025 ppm의 주파수 안정도로 주파수 측정을 수행할 수 있습니다.

자동 켜짐 예약 기능 (Wake-Up Clock): 사용자는 요일별로 자동 웨이크업 시간을 설정할 수 있습니다. 이를 통해 GSP-9330 사전 웨이크업 목적을 달성할 수 있습니다. 사전 웨이크업은 저온 환경에서 지정된 시간에 테스트를 수행하는 데 이상적입니다.

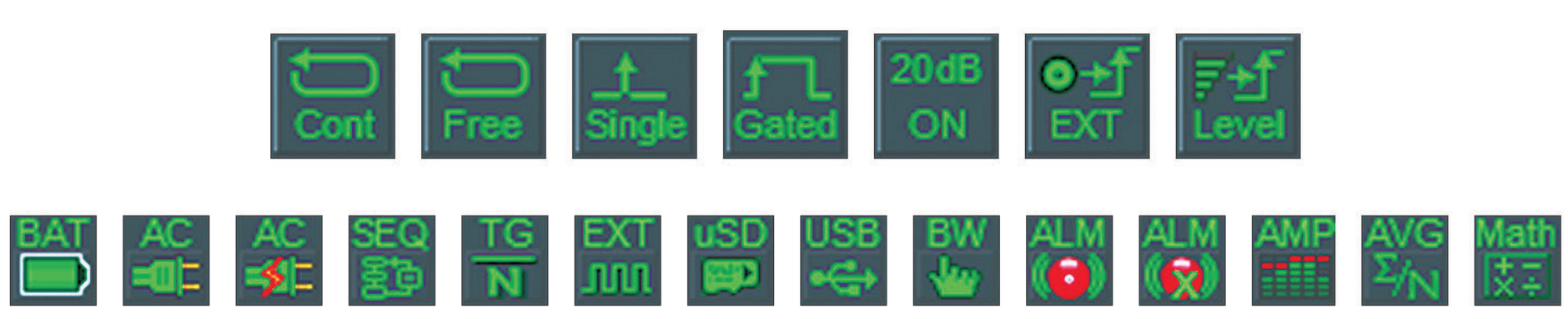

상태 아이콘 (Status Icons): 상태 아이콘은 GSP-9330의 인터페이스 상태, 전원 상태, 경보 상태 등을 보여줍니다. 사용자는 기기의 설정 상태와 테스트 결과를 쉽게 파악할 수 있습니다.

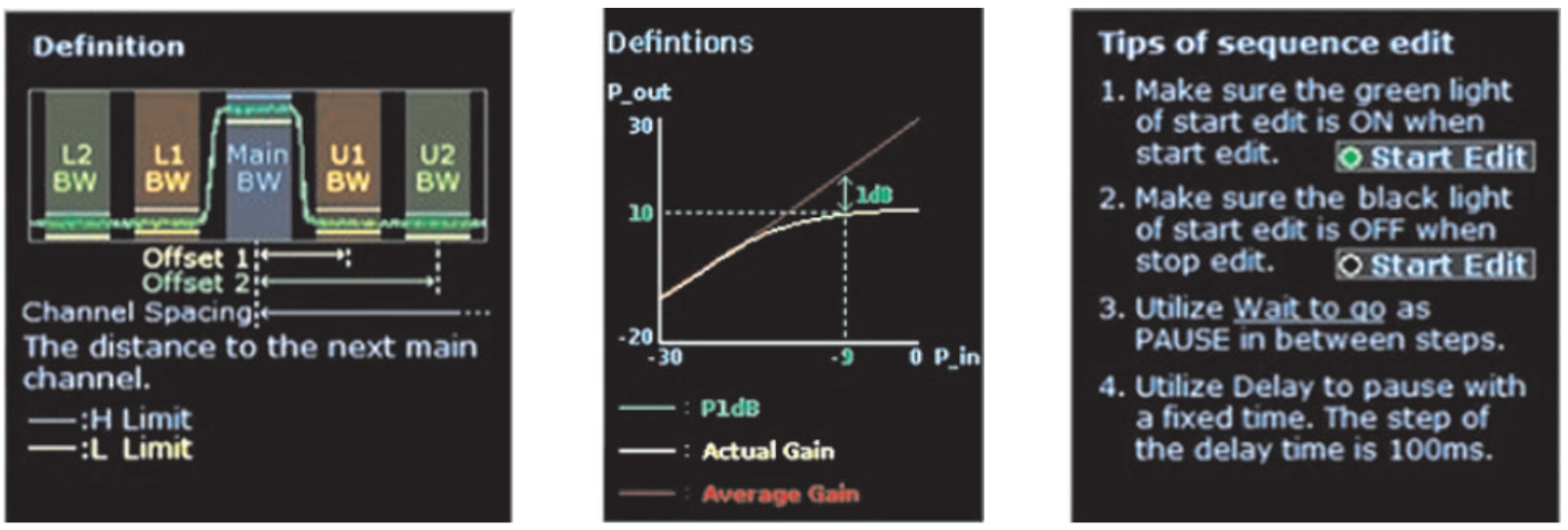

정의 도움말 (Definition Help): 내장된 정의 도움말 기능을 통해 채널 전력, OCBW, ACPR, SEM, 위상 지터, N-dB 대역폭 및 P1dB 항목의 파라미터를 즉시 이해할 수 있어 사용자 설명서 읽는 시간을 절약할 수 있습니다.

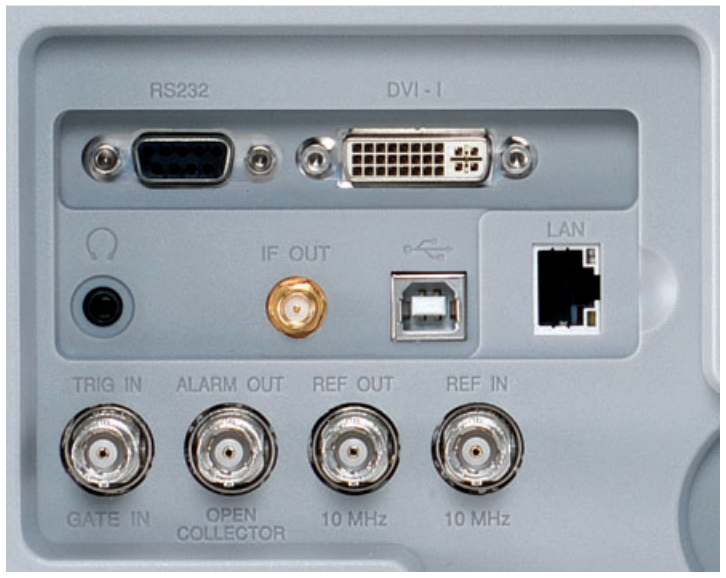

다양한 인터페이스: USB Host, RS-232, LXI C(LAN), GPIB(옵션) 기기 제어 인터페이스 제공. 지원 프로그램은 IEEE488.2를 준수합니다.

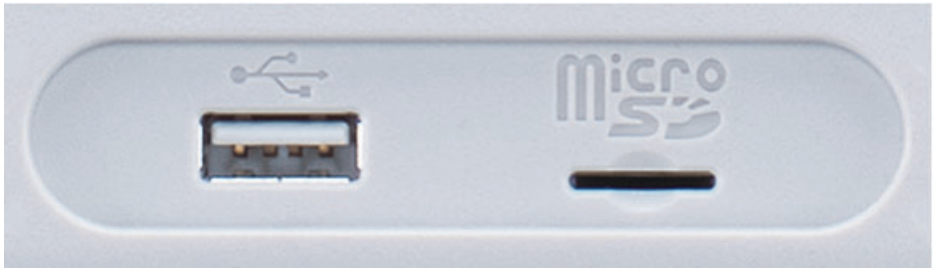

파일 저장 (USB Device/MicroSD): 파일 저장을 위한 USB Device, MicroSD 인터페이스 제공. 사용자가 디스플레이를 빠르게 검색할 수 있는 Quick Save 기능도 사용할 수 있습니다.

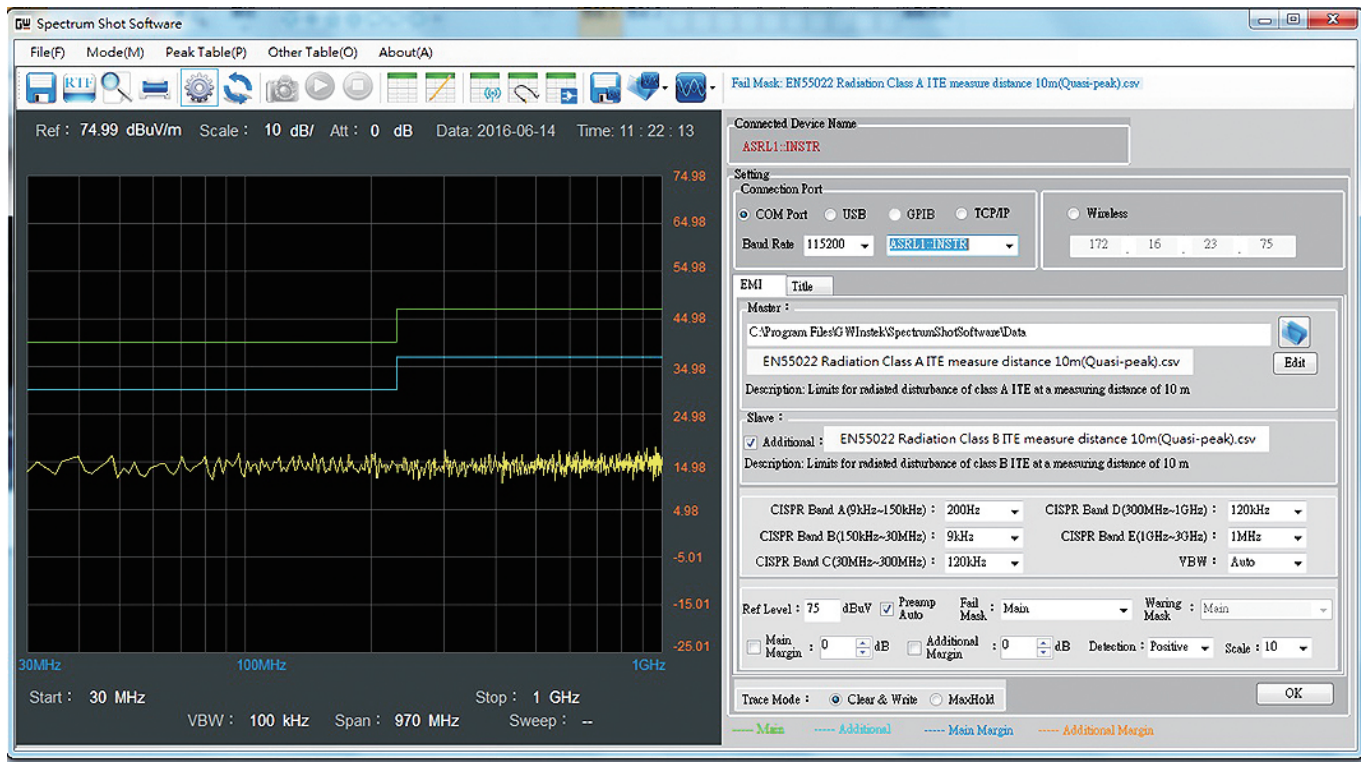

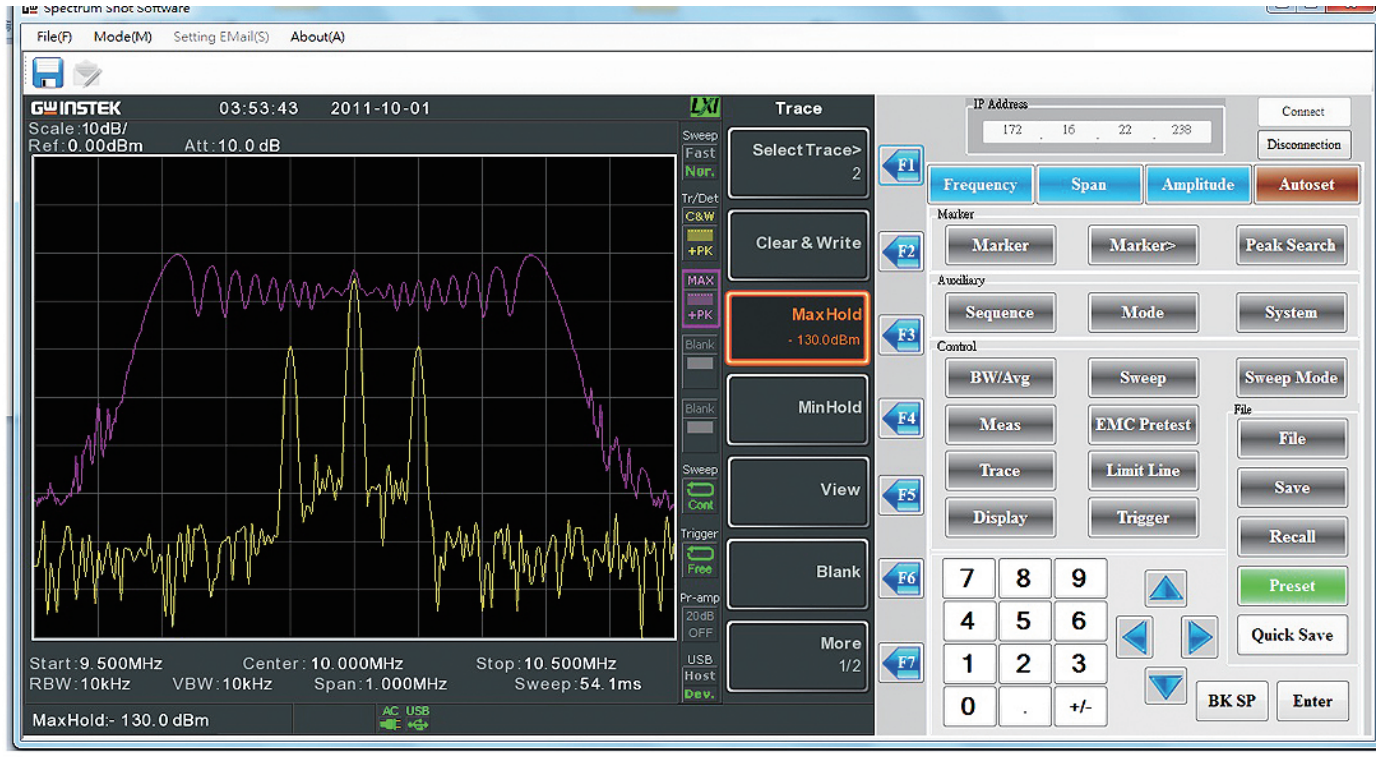

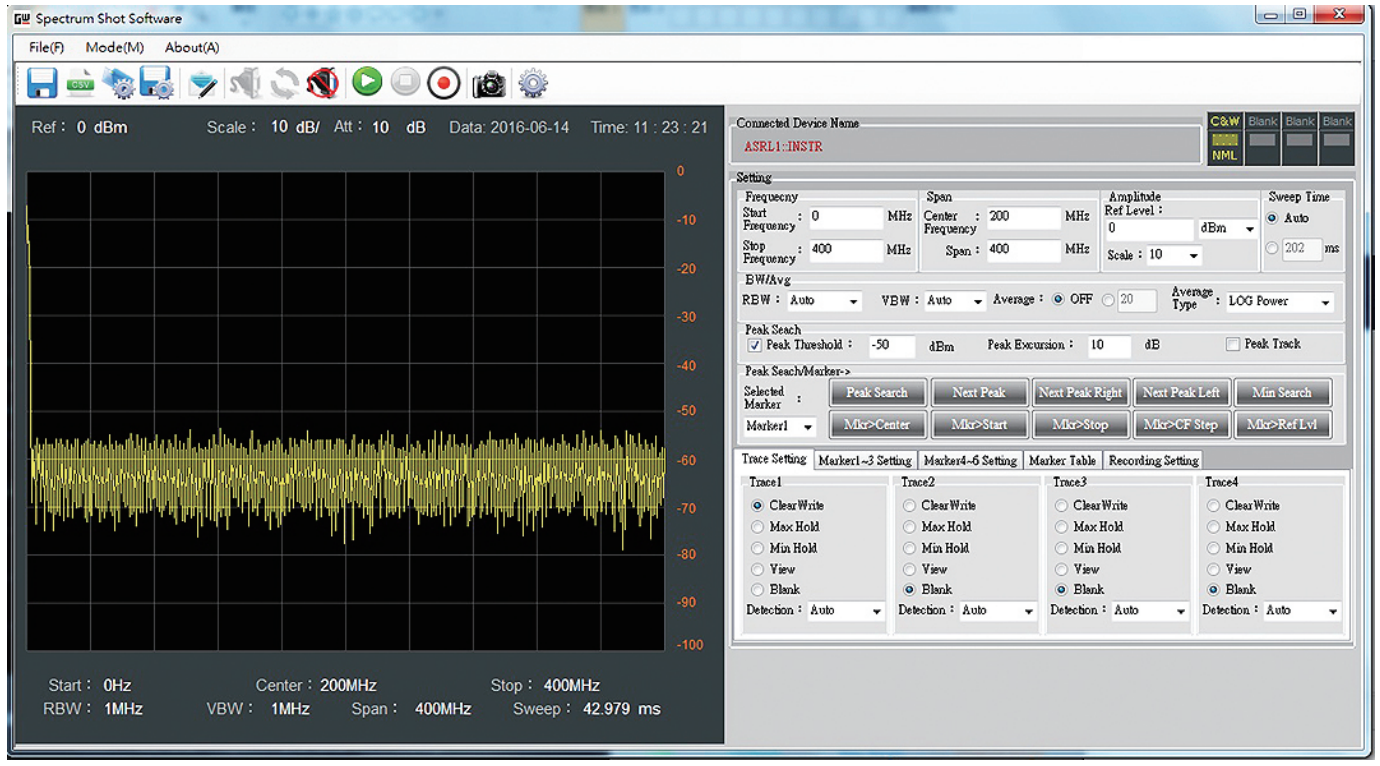

소프트웨어 - SpectrumShot: 사용자는 외부 소프트웨어인 Spectrum Shot을 사용하여 EMI 사전 테스트 보고서 관리 및 평가, 원격 제어, 장기간 파형 데이터 기록을 수행할 수 있습니다.

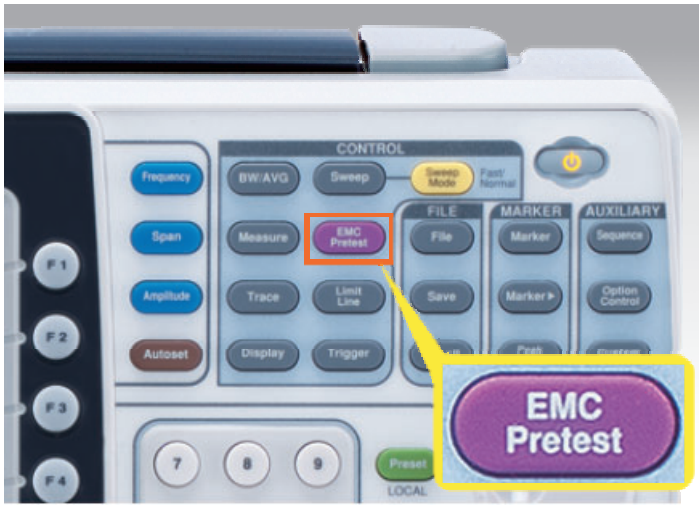

EMI 사전 테스트 모드에서는 사용자가 전도 및 방사 측정에 필요한 CISPR EMI 규정을 선택할 수 있습니다. 파형 기록 모드에서는 사용자가 장기간 파형 데이터를 기록할 수 있으며, 이는 비정상적인 무선 신호를 감지하는 스펙트럼 모니터링에 활용될 수 있습니다.

이상 상황이 발생하면 소프트웨어에서 사용자에게 이메일로 알림을 보냅니다. 원격 제어 모드에서는 사용자가 무선 간섭 신호를 모니터링하거나 장기간 신호를 관찰할 수 있습니다.

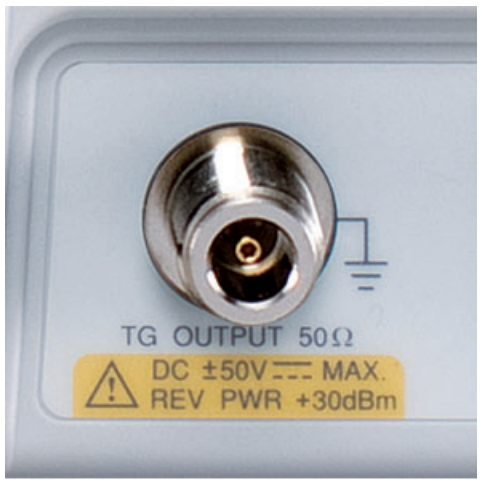

트래킹 제너레이터 (Tracking Generator): TG 옵션은 0 ~ -50 dBm 동기화된 스윕 출력을 제공하며, 스칼라 네트워크 분석(S11, S21) 기능과 P1dB를 수행합니다.

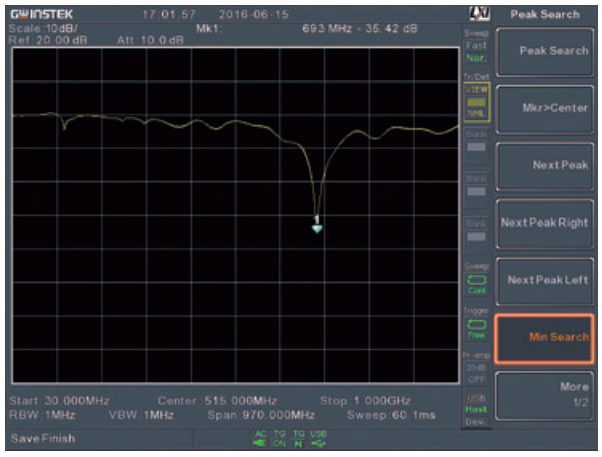

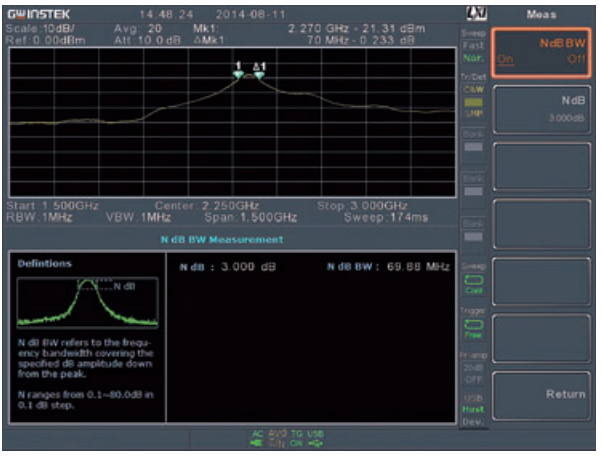

스칼라 네트워크 분석 (3dB 주파수 / 대역폭, 반사 손실): 내장된 트래킹 제너레이터를 사용하면 케이블 손실, 필터 대역폭, 증폭기 이득, 믹서 변환 손실 등의 주파수 응답을 빠르고 쉽게 측정할 수 있습니다. N-dB 대역폭 기능은 대역 통과 필터의 3dB 대역폭을 측정합니다. 안테나 또는 필터의 반사 손실을 측정하려면 SWR 브릿지를 트래킹 제너레이터와 연결해야 합니다.

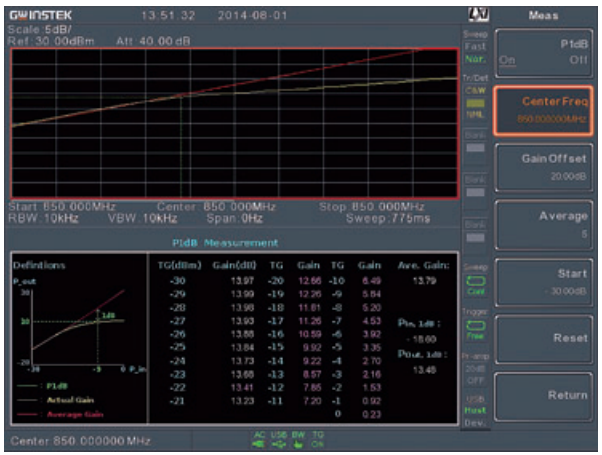

P1dB 포인트 측정: 모든 능동 소자는 전력 출력을 위한 선형 동적 범위를 가집니다. 출력 전력이 최대 수준에 도달하면 능동 소자는 P1dB 포인트의 비선형 포화 영역으로 진입하여 신호 강도 증폭을 멈추고 고조파 왜곡을 발생시킵니다. 이는 저잡음 증폭기, 믹서, 능동 필터와 같은 능동 소자의 P1dB 포인트 측정에 매우 유용합니다.
