AFG-3000 시리즈

  • 임의파형 발생기, AFG-3000
  • 출력 채널 : 1CH
  • 주파수 대역 : 1uHz~80MHz/50MHz
  • 샘플링 속도 : 200MSa/s
  • 수직 분해능 : 16비트
  • 메모리 길이 : 1Mpts
 온라인 견적요청
AFG-3000 시리즈 상세 페이지

AFG-3000 시리즈

임의 함수 발생기

다양한 파형 요구 충족

AFG-3000 시리즈는 산업, 과학 연구 및 교육용으로 설계된 임의 파형 및 디지털 합성 함수 발생기입니다. 이 시리즈는 AFG-3081의 경우 80MHz, AFG-3051의 경우 50MHz의 대역폭을 제공합니다. 200MSa/s의 샘플링 속도, 16비트 수직 분해능, 1M 포인트의 파형 길이를 갖춘 AFG-3000 시리즈는 오늘날 시장의 다양한 어플리케이션 요구를 충족할 수 있는 매우 유용하고 유연한 신호 소스입니다.

사용자 친화적인 조작, 온스크린 도움말(On-Screen Help), 그리고 다양한 임의 파형 편집 방식을 통해 AFG-3000은 플러그앤플레이(Plug-and-Play) 장비처럼 손쉽게 사용할 수 있습니다. 전면 패널 조작을 통한 점(Point-by-Point) 단위 파형 데이터 입력 또는 표준 파형 클립 조합, CSV 파일 파형 데이터 다운로드, DSO 파형 데이터 임포트를 통한 직접 파형 재구성, 그리고 PC 소프트웨어 편집 파형 다운로드 등 임의 파형 편집을 위한 4가지 방식을 제공합니다.

AFG-3000 전면 패널의 4.3인치 고해상도 TFT LCD는 파형 표시와 파라미터 설정에 사용됩니다. 크고 고해상도인 화면은 전면 패널 조작을 통해 임의 파형을 생성할 때 특히 유용합니다. AFG-3000의 임피던스는 50옴(Ohm)과 Hi-Z 중에서 선택할 수 있어 AFG와 피측정기(DUT) 간의 올바른 임피던스 호환성을 보장합니다.

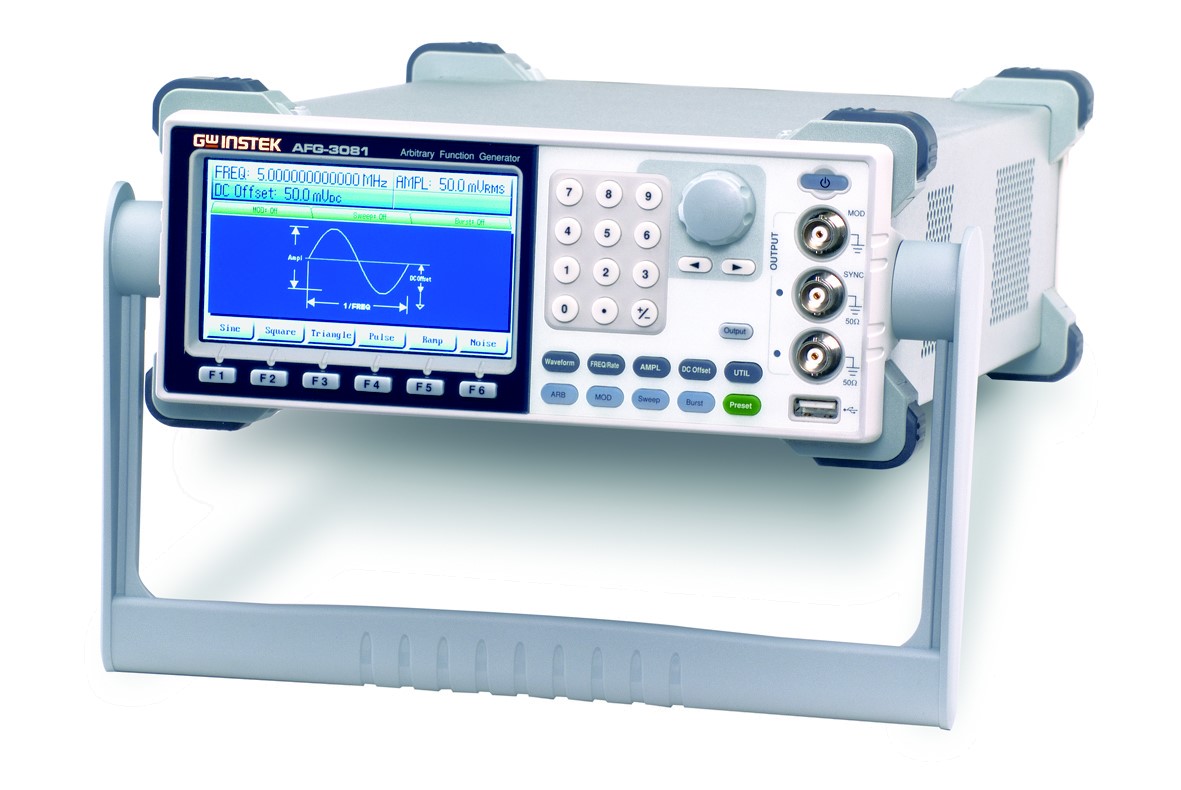

AFG-3000 모델 외관
AFG-3000 모델 외관

주요 특징 (FEATURES)

  • • 1 uHz ~ 80/50 MHz의 넓은 주파수 범위
  • • 전 범위에 걸친 1 uHz 주파수 분해능
  • • 표준 파형: 정현파(Sine), 구형파(Square), 삼각파(Triangle), 램프파(Ramp), 펄스파(Pulse), 노이즈(Noise)
  • • 내장 AM, FM, PWM, FSK, 스위프(Sweep), 버스트(Burst) 기능
  • • 16비트, 200MSa/s, 1M 포인트 대용량 임의 파형
  • • DWR (직접 파형 재구성) 기능
  • • 임의 파형 편집 PC 소프트웨어 제공
  • • 4.3인치 고해상도 LCD 디스플레이
  • • USB, RS-232, GPIB 표준 인터페이스 지원
  • • 다양한 파형 요구 충족

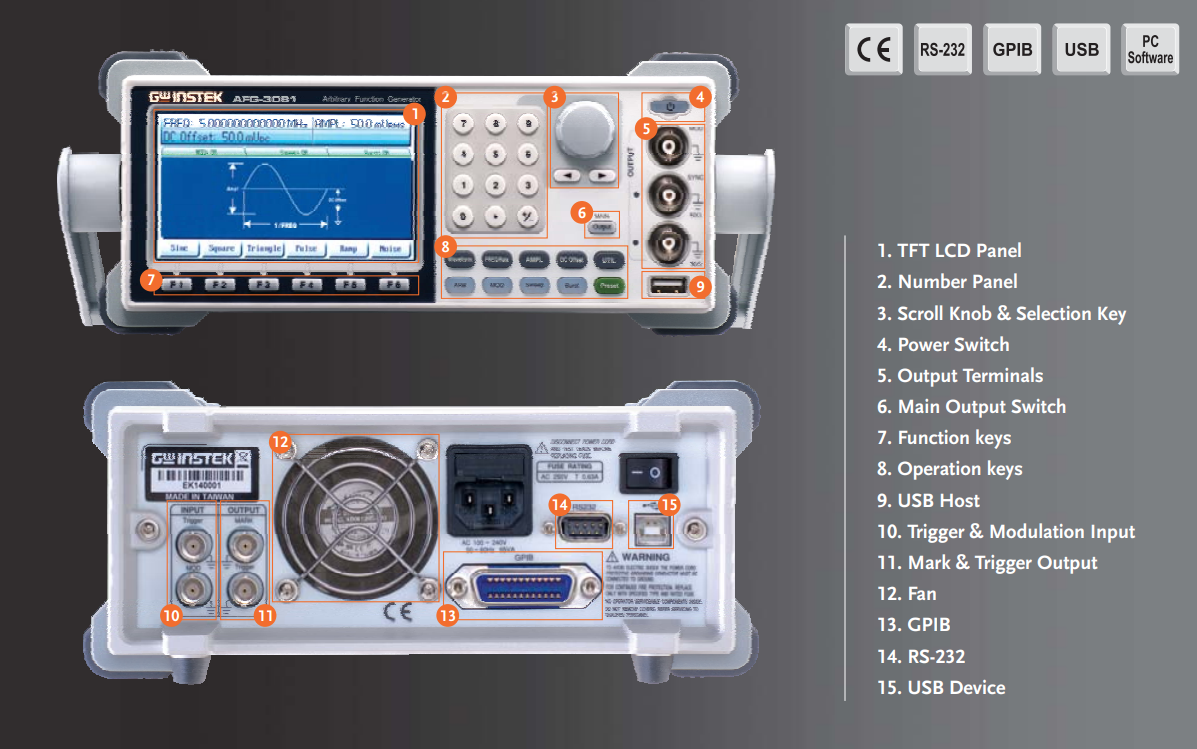

AFG-3000 패널 소개 이미지
AFG-3000 전면 및 후면 패널 구성
전면 패널 인터페이스 후면 패널 인터페이스
1. TFT LCD 패널10. 트리거 및 변조 입력
2. 숫자 패널11. 마크 및 트리거 출력
3. 스크롤 노브 및 선택 키12. 쿨링팬
4. 전원 스위치13. GPIB
5. 출력 단자14. RS-232
6. 전압 범위/입력/자동 (Range for Voltage/Enter/Auto)15. USB 디바이스
7. AC/DC 전류 범위
8. 로컬/기능 (Local/Function)
9. 디스플레이

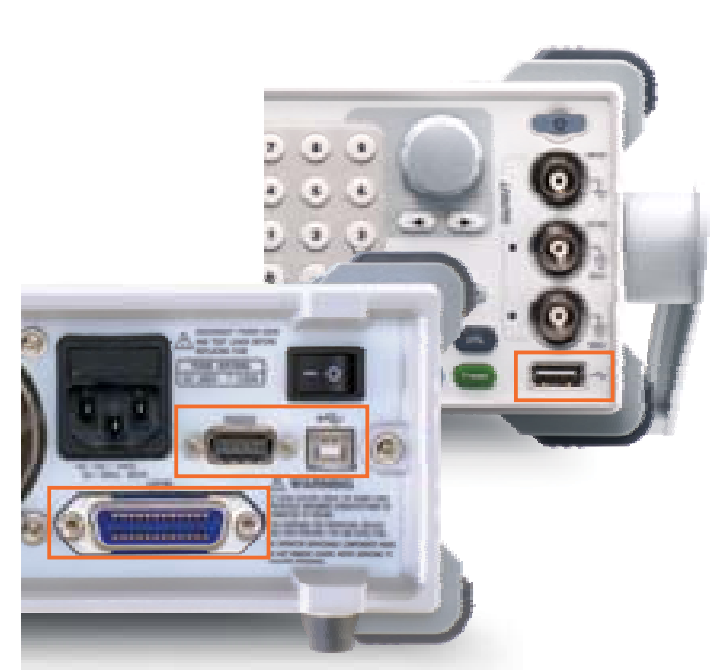

표준 통신 인터페이스
표준 통신 인터페이스

AFG-3000은 표준 통신 인터페이스로 GPIB, RS-232, USB를 제공합니다. AFG-3000은 IEEE 488.2 프로토콜과 명령어를 지원하여 사용자가 시스템을 통합하거나 장비를 원격으로 제어할 수 있습니다.

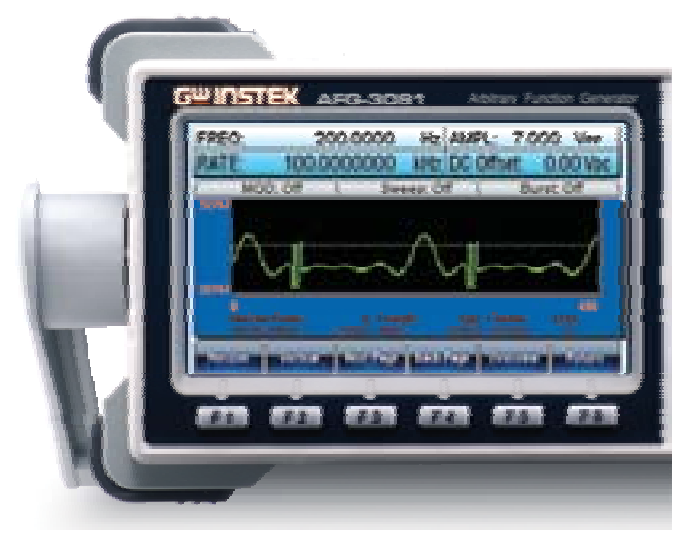

4.3인치 고해상도 LCD 디스플레이
4.3인치 고해상도 LCD 디스플레이

AFG-3000은 480 x 272 해상도의 4.3인치 LCD 화면을 탑재하고 있습니다. 화면에 모든 설정이 표시되는 것 외에도 대형 그래픽 디스플레이를 통해 사용자가 한눈에 전체 파형을 관찰할 수 있습니다.

제품 세부 기능
■ 1 Hz ~ 80/50 MHz의 넓은 주파수 범위

AFG-3000 시리즈 임의 파형/함수 발생기는 직접 디지털 합성(DDS) 기술을 사용하여 다양하고 안정적이며 정밀한 파형을 생성하고 출력합니다. 주파수는 최대 80MHz(AFG-3081) 또는 50MHz(AFG-3051)로 동작하며, 전체 주파수 범위에서 최소 1 Hz의 분해능을 제공합니다. 내장된 표준 파형에는 정현파, 구형파, 삼각파, 램프파, 펄스파, 노이즈 및 기타 파형 유형이 포함됩니다.

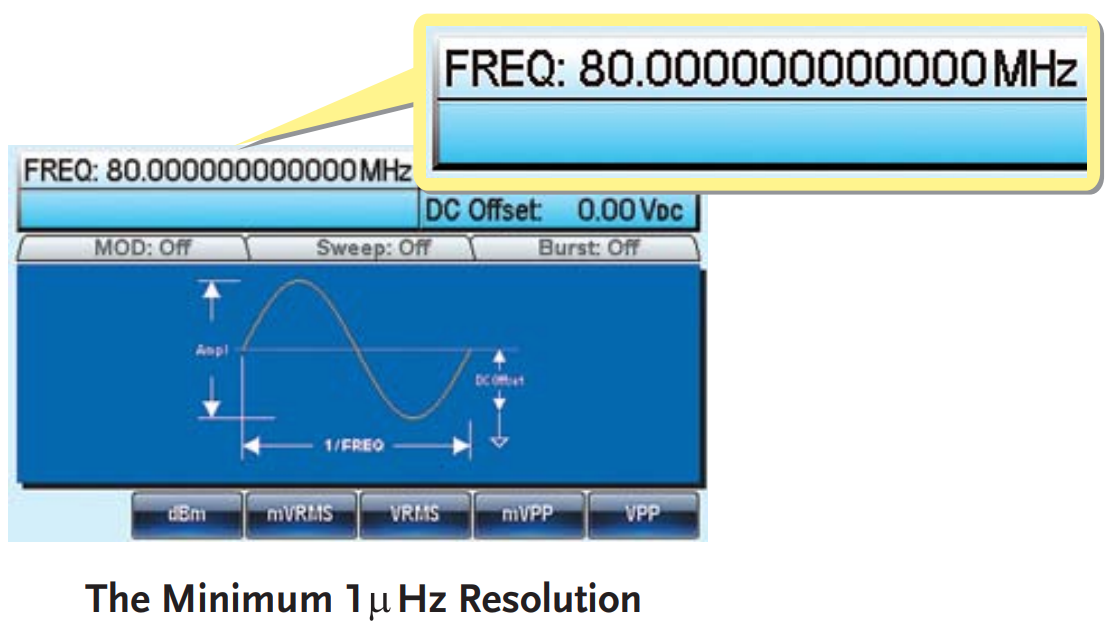

최소 1 Hz 분해능

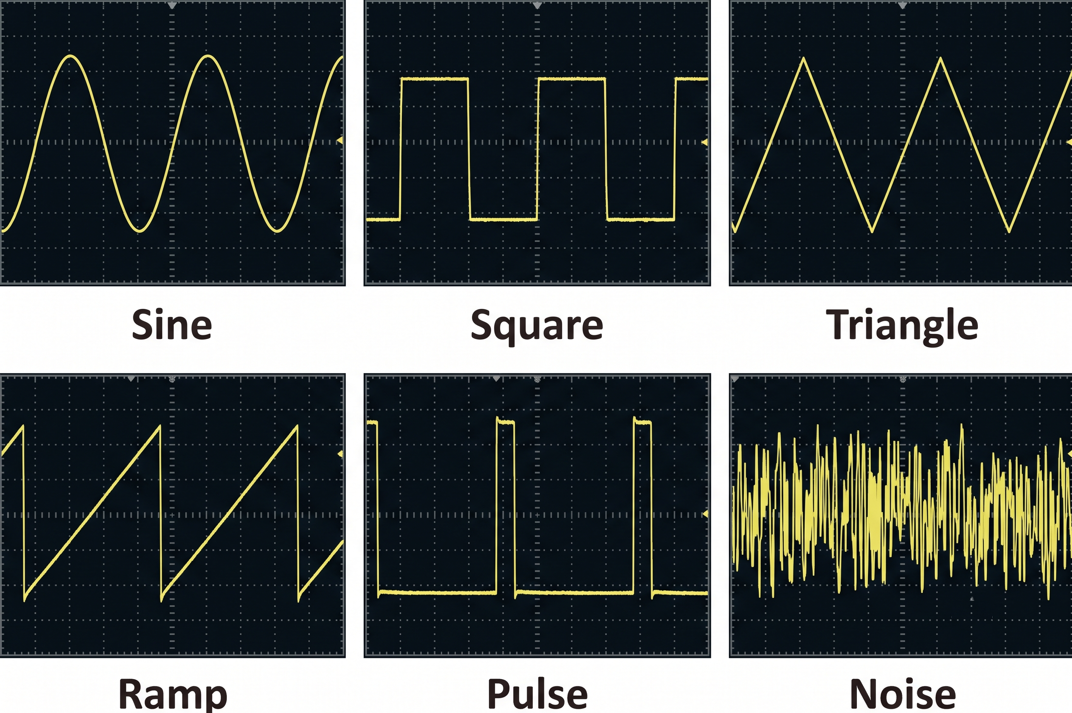

정현파 / 구형파 / 삼각파
램프파 / 펄스파 / 노이즈
■ 변조, 스위프 및 버스트 기능

AM, FM, FSK, PWM을 포함한 변조 기능은 광범위한 시장 요구 사항을 충족하도록 제공됩니다. 변조 모니터링 또는 기타 제어 목적을 위해 전면 패널에 변조 신호 출력을 위한 전용 단자가 마련되어 있습니다. 변조 수행을 위해 내부 신호 또는 외부 신호 중 선택할 수 있습니다.

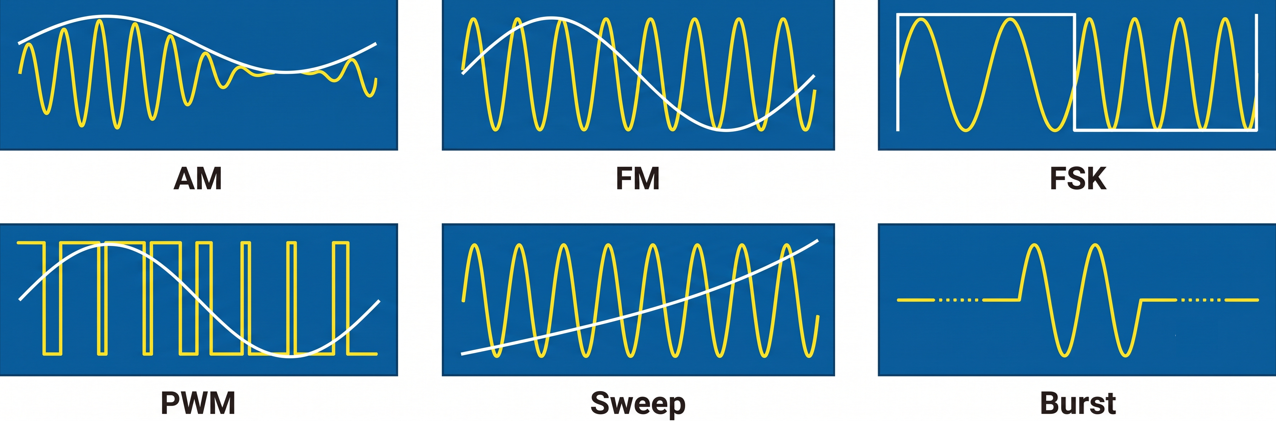

변조 기능

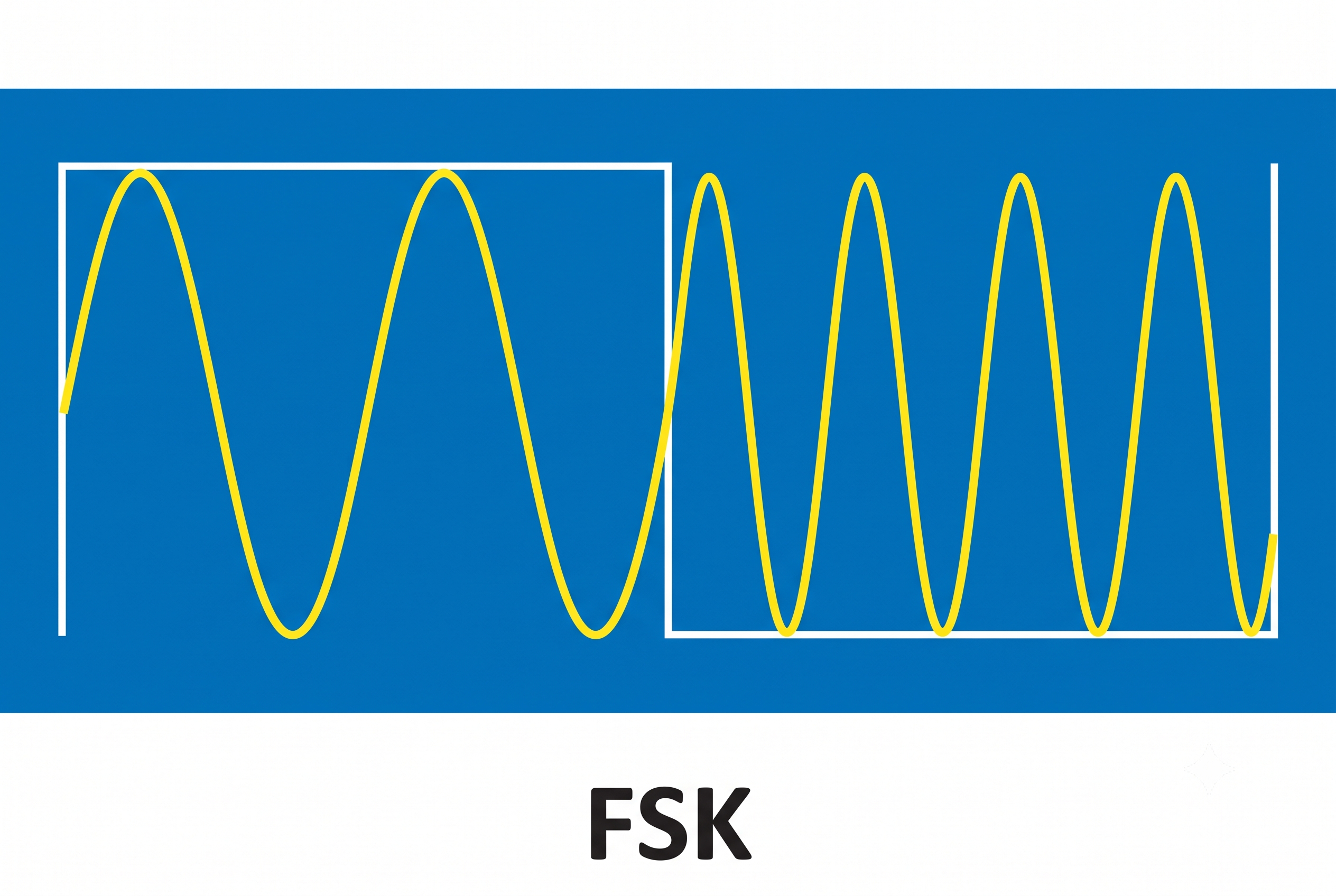

FSK는 신호 주파수 변화를 통해 디지털 정보를 전송하는 주파수 변조 방식입니다. 데이터 1과 0을 각각 나타내기 위해 두 가지 주파수를 사용하는 BFSK(Binary FSK) 변조는 발신자 표시(Call ID) 및 원격 검침(Remote Metering) 어플리케이션에 일반적으로 적용됩니다. 구동 신호의 변화에 따라 모터의 회전 속도와 LED의 밝기가 그에 맞춰 변경됩니다.

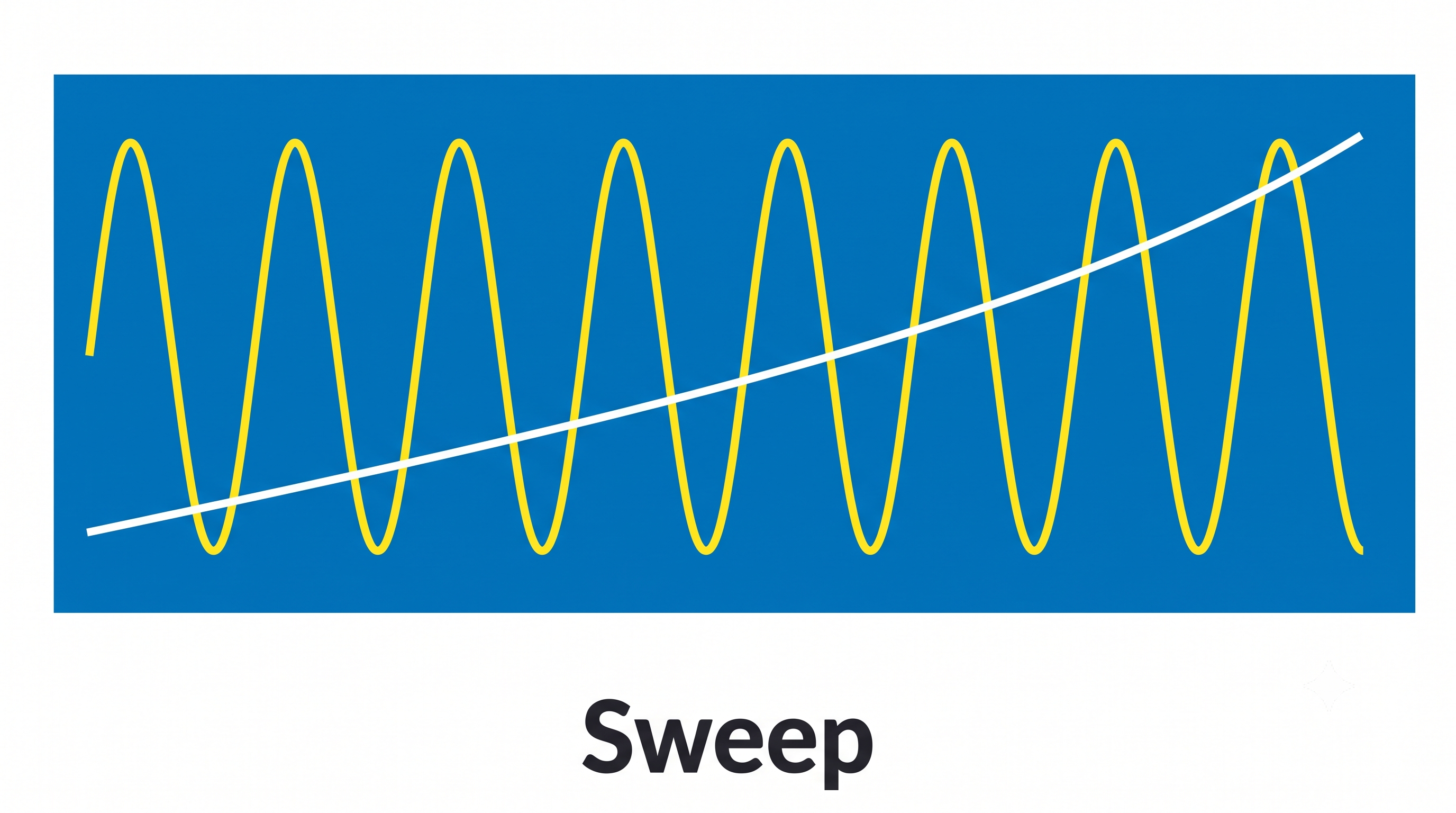

스위프 기능은 INT, EXT, 수동(Manual)의 3가지 트리거 모드와 LOG, LIN의 2가지 스위프 모드를 지원합니다. 스위프 신호가 감지될 때마다 함수 발생기는 로그 곡선 또는 선형 곡선 중 하나의 주파수 변화에 따라 사용자가 정의한 주파수 범위를 스위프하기 시작합니다.

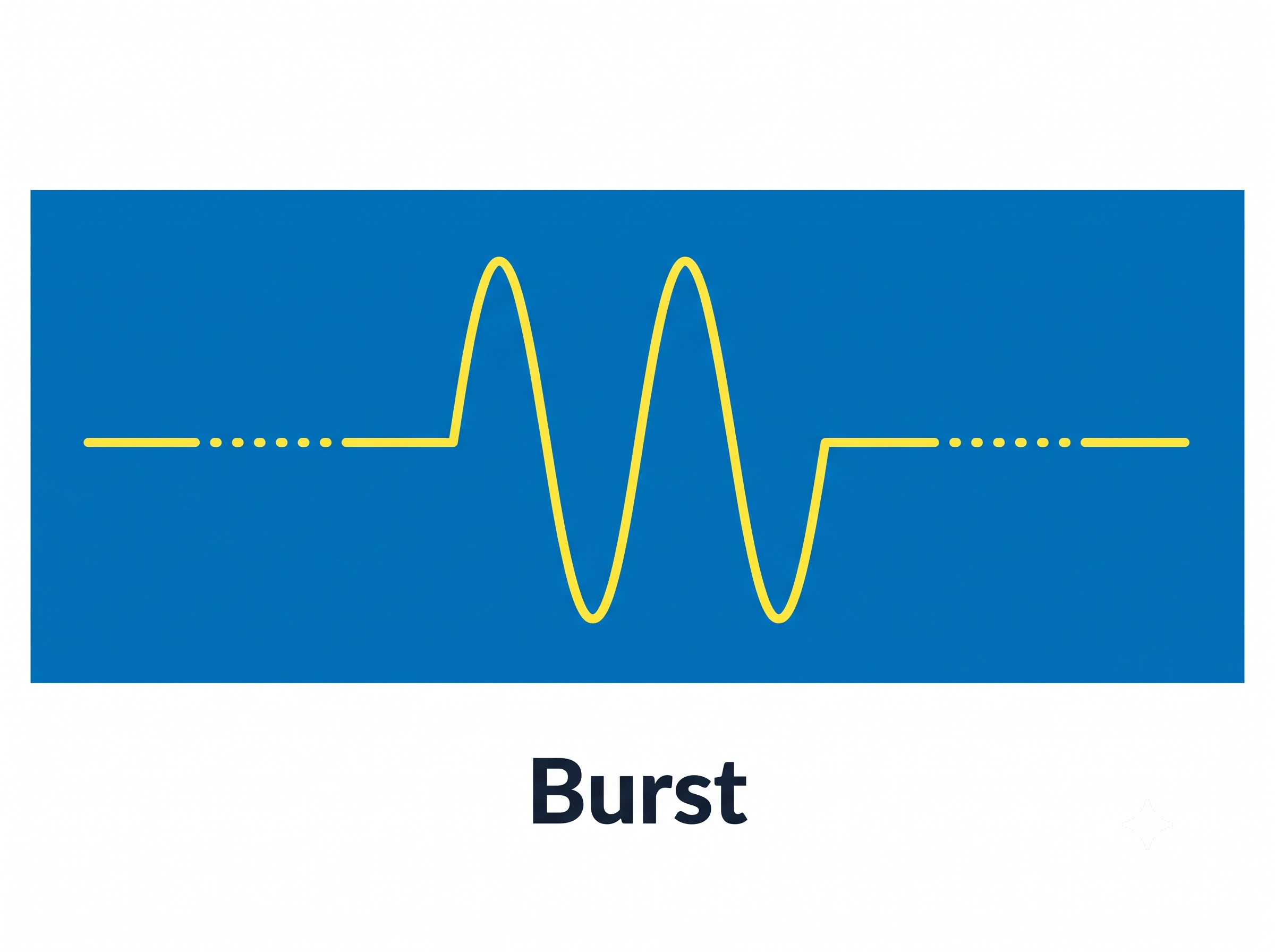

버스트 기능은 게이트(Gate)와 N 사이클(N Cycle)의 2가지 모드를 지원합니다. 버스트 기능을 실행하려면 먼저 버스트 반복률을 설정한 다음, 게이트 모드에서 각 버스트의 지속 시간을 정의하거나 N 사이클 모드에서 각 버스트의 파형 주파수 사이클 수를 설정해야 합니다. 게이트 모드와 N 사이클 모드 모두에서 버스트 파형의 극성과 위상을 제어할 수 있습니다.

PWM은 구동 신호의 펄스 폭을 제어하여 출력 전력 레벨을 조절하는 데 사용할 수 있는 디지털 변조 방식입니다. 예를 들어 모터 회전 속도 제어 및 LED 조명 기기의 밝기 제어 등이 있습니다.

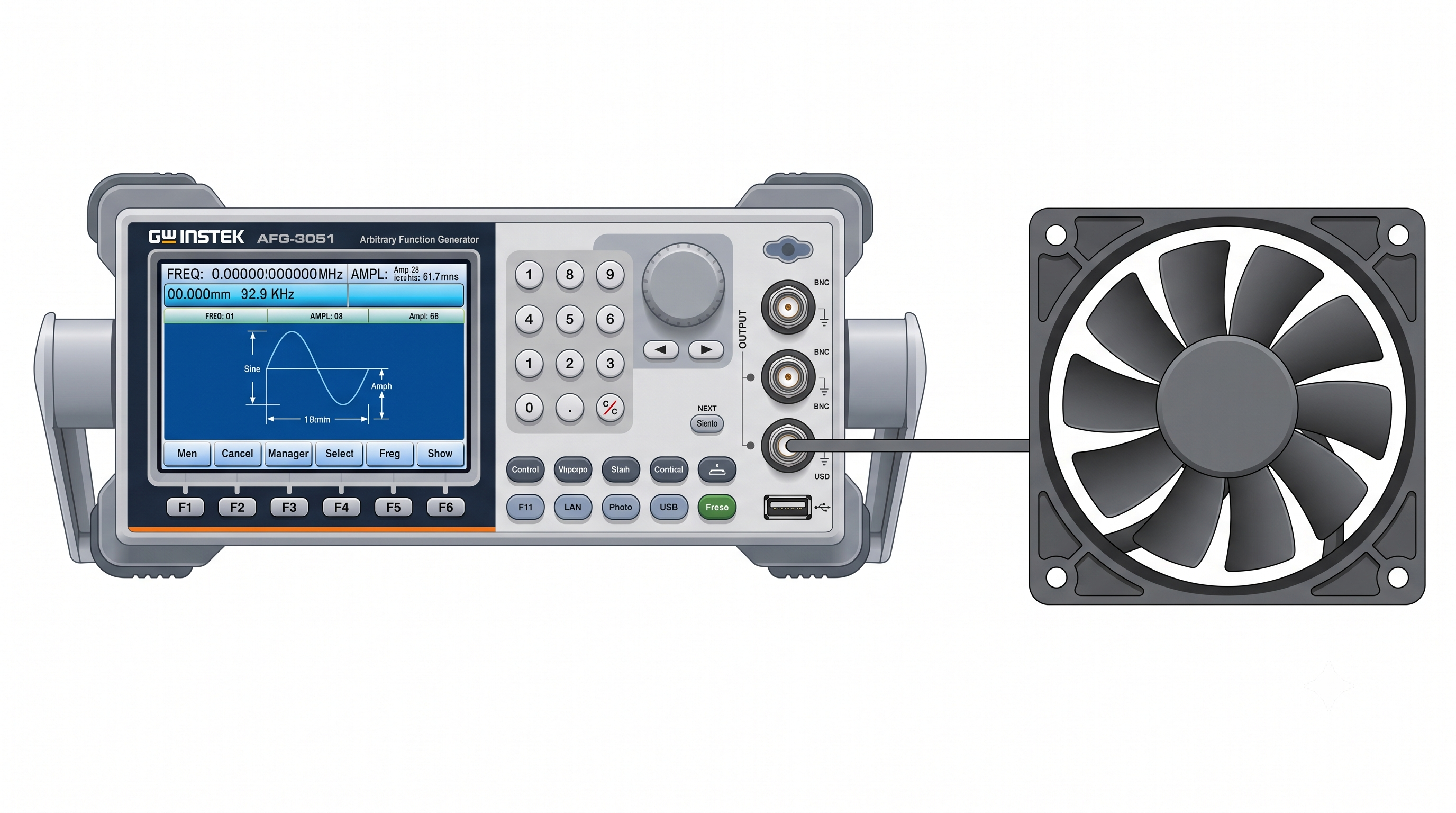

모터 속도 제어 및 테스트를 위한 PWM
■ 높은 200 MSa/s 샘플링 속도

임의 파형의 프로파일은 일련의 데이터로 구성됩니다. 임의 파형의 주파수는 샘플링 속도를 완전한 파형을 구성하는 포인트 수로 나눈 값에서 파생됩니다. 즉, 주파수 = 샘플링 속도 / 파형의 포인트 수입니다. 위 내용에 따라 샘플링 속도가 높을수록 더 높은 임의 파형 주파수를 얻을 수 있습니다.

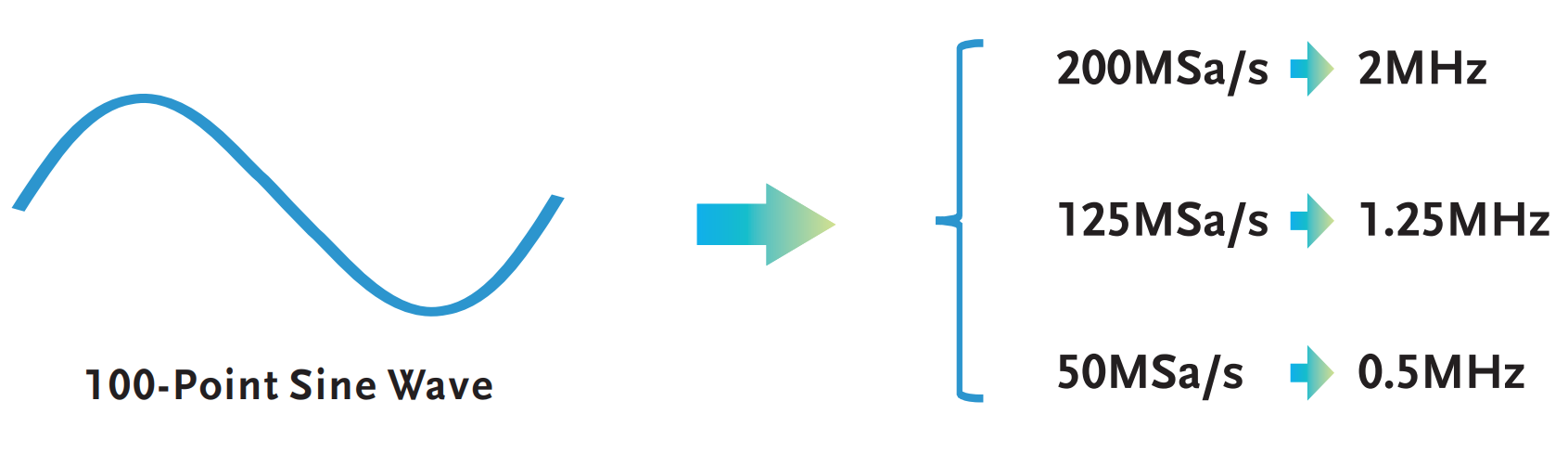

100포인트의 파형 데이터로 구성된 정현파는 200MSa/s 샘플링 속도에서 2MHz 주파수를 가질 수 있지만, 125MSa/s 샘플링 속도에서는 1.25MHz, 50MSa/s 샘플링 속도에서는 0.5MHz 주파수만 가질 수 있습니다. 200MSa/s의 샘플링 속도를 보유한 AFG-3000은 2포인트의 데이터로 구성된 간단한 파형에 대해 최대 100MHz의 파형을 생성할 수 있습니다.

높은 샘플링 속도로 더 높은 주파수 범위 달성
■ 16비트 진폭 분해능

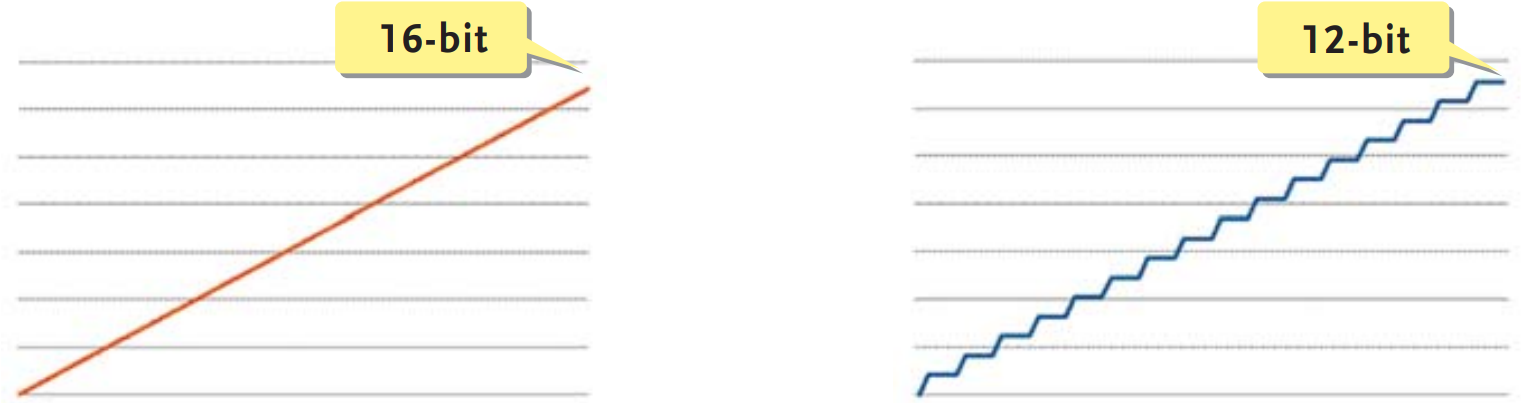

16비트 진폭 분해능은 부드러운 파형을 표시할 수 있는 반면, 낮은 비트 분해능은 울퉁불퉁하거나 매끄럽지 않은 파형을 표시합니다. 예를 들어 10V를 10,000개의 동일한 부분으로 나누면 각 부분의 분해능은 1mV가 됩니다. 16비트 분해능을 사용할 경우 가장 작은 비트 분해능은 0.15mV(10V 기준)입니다. 16비트 분해능을 사용하면 10,000개의 부위가 매끄러운 직선으로 나타나는 반면, 12비트 분해능은 필요한 1mV보다 큰 2.4mV가 되어 이 경우 직선이 계단처럼 보일 수 있습니다.

16비트로 더 세밀한 표현 가능
■ 1M포인트 길이 파형의 모든 섹션 출력

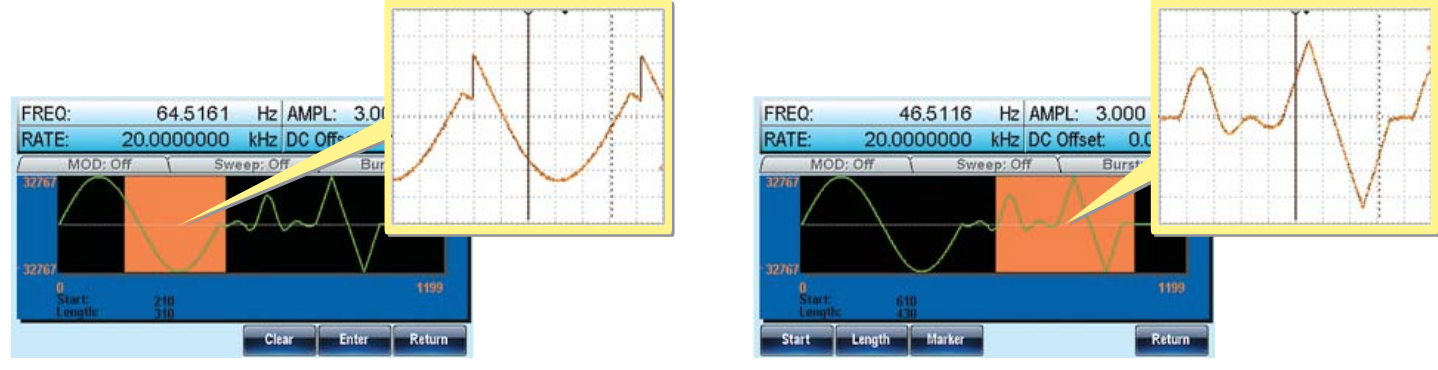

AFG-3000 시리즈는 사용자의 저장 및 불러오기 용도로 10개의 메모리 세트를 제공합니다. 각 메모리 세트는 전면 패널 설정 1세트와 1M포인트 임의 파형 데이터 1세트를 저장할 수 있습니다. 1M의 대용량 메모리를 통해 AFG-3000은 더 많은 데이터로 구성된 복잡한 파형을 저장할 수 있습니다. 또한 이 1M 메모리 내의 모든 파형 섹션을 독립적으로 편집하거나 출력할 수 있습니다. 이는 사용자가 파형을 저장하고 추출하는 데 더 큰 유연성을 제공하는 고유한 기능입니다.

임의 편집 / 출력
■ 쉬운 조작 및 유연한 임의 파형 편집

AFG-3000은 전면 패널 직접 조작, PC 소프트웨어, CSV 파일 로딩, GDS-2000 시리즈 오실로스코프 입력을 통해 사용자 정의 임의 파형을 생성하는 4가지 방식을 제공합니다.

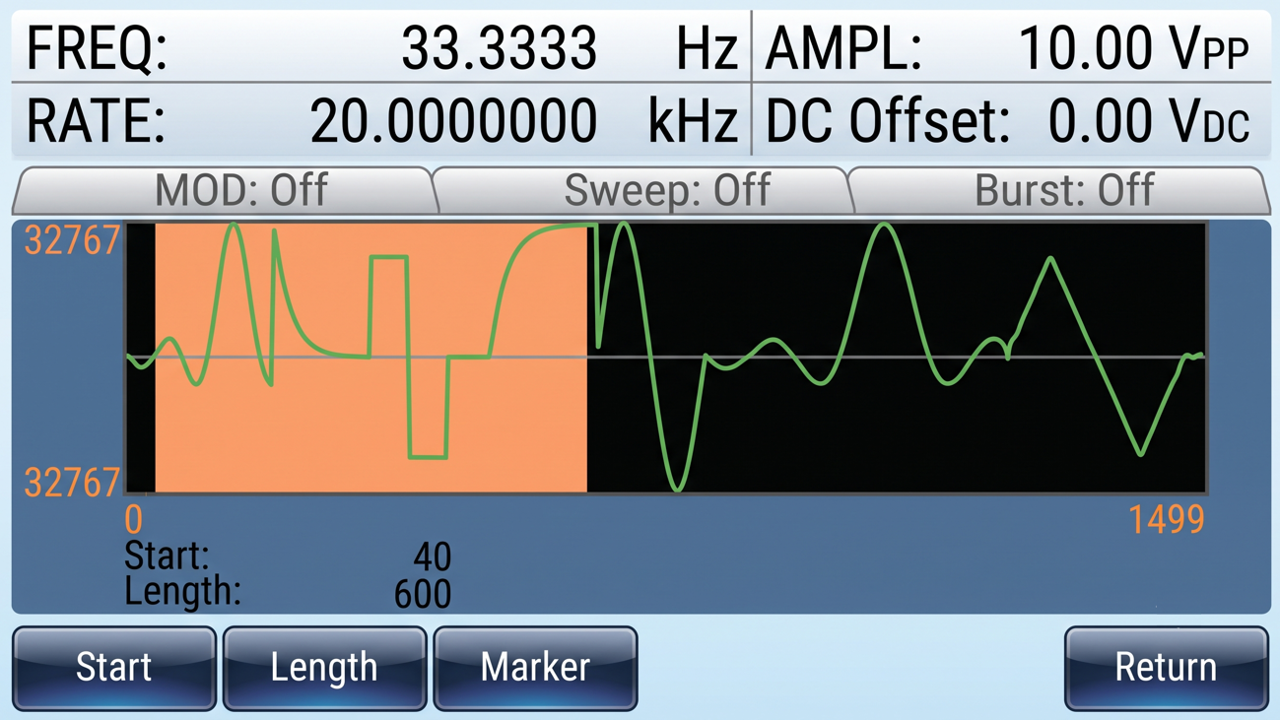

1.전면 패널 조작

전면 패널 조작
  • 파형 편집, I/O 구성, 패널 설정 저장 및 불러오기에 이르는 모든 작업을 전면 패널 조작을 통해 직접 완료할 수 있습니다.
  • 전면 패널 조작을 통해 사용자는 임의 파형을 편집할 수 있으며, 이는 화면에 즉시 업데이트되어 "보는 그대로 얻는다(What You See is What You Get)"는 특징을 제공합니다.

2.CSV 파일 다운로드

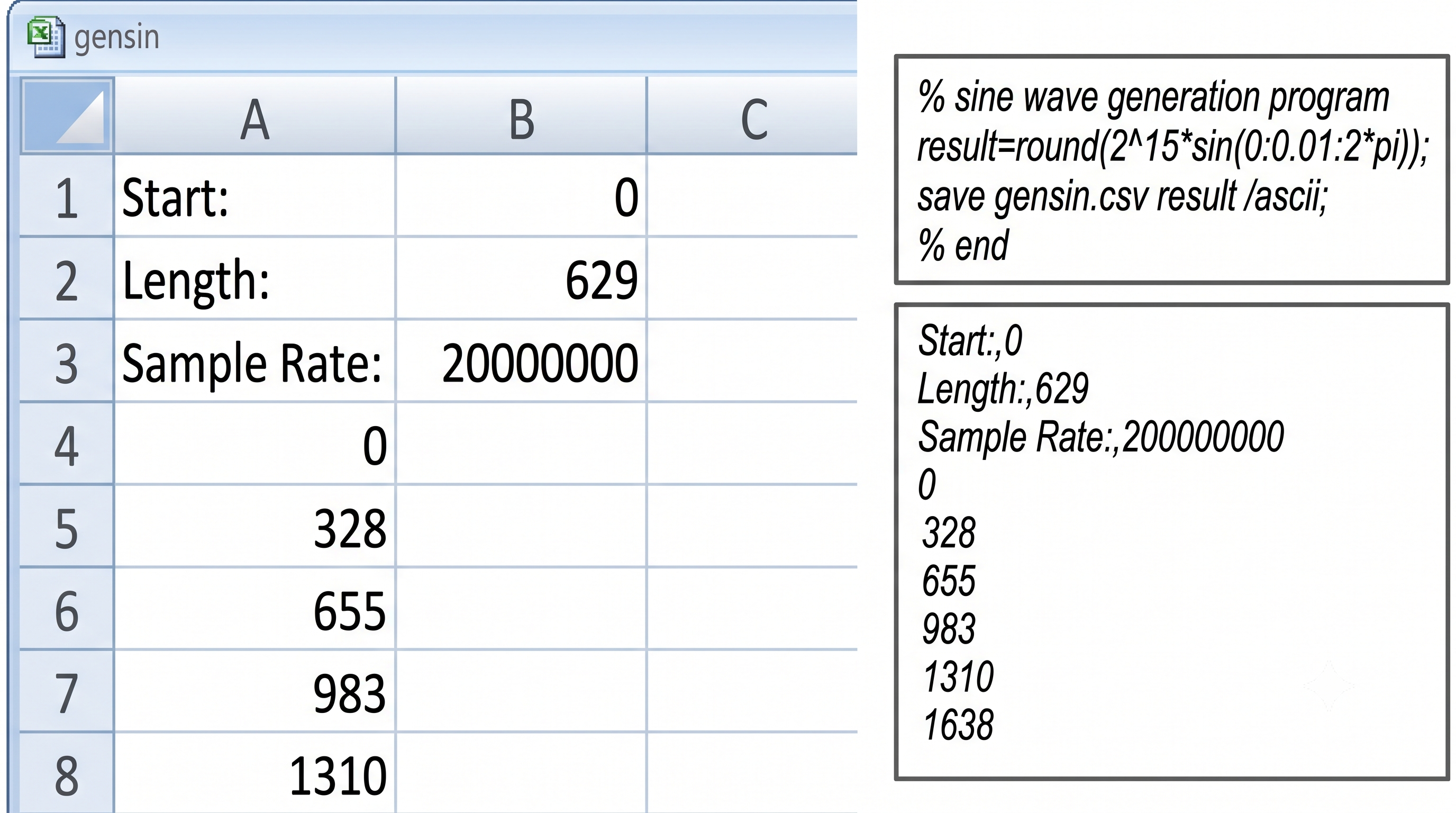

CSV 파일 지원
  • AFG-3000은 임의 파형 생성을 위한 CSV 파일 편집을 지원합니다. CSV 파일은 EXCEL 스프레드시트, PC 클라이언트 소프트웨어, 전면 패널 편집 또는 수학 연산 소프트웨어를 포함한 다양한 방법으로 생성할 수 있습니다.
  • 예를 들어 Octave와 같은 수학 소프트웨어의 연산 결과를 CSV 파일로 저장할 수 있습니다. 편집된 CSV 파일은 USB 메모리나 PC에서 AFG-3000으로 다운로드하여 임의 파형으로 출력할 수 있습니다.

3.직접 파형 재구성

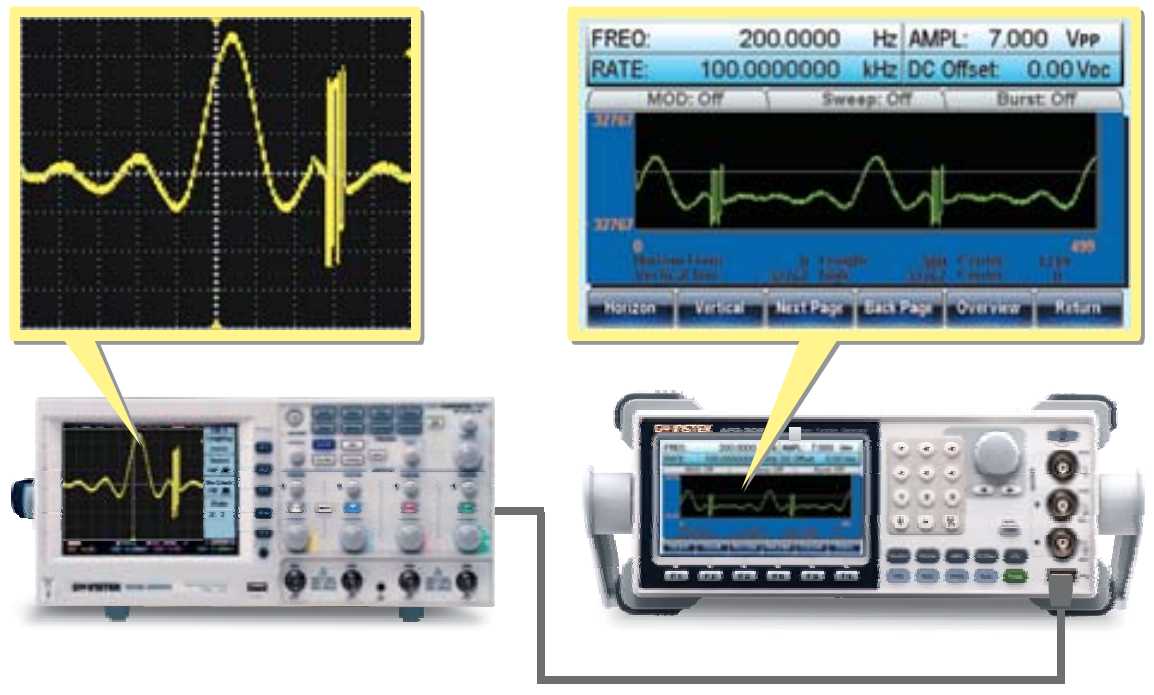

직접 파형 재구성
  • AFG-3000은 USB 케이블을 통해 굿윌인스텍(GW Instek) GDS-1000, GDS-2000, GDS-3000 시리즈 DSO에 직접 연결하여 파형 데이터를 다운로드할 수 있습니다.
  • AFG-3000의 "DSO 링크" 모드에서 DSO는 메모리에서 캡처한 파형 데이터를 AFG-3000으로 전송하여 유사한 파형 출력을 생성합니다.

4.임의 파형 편집 PC 소프트웨어, 디지털 시그널, 가우시안 노이즈

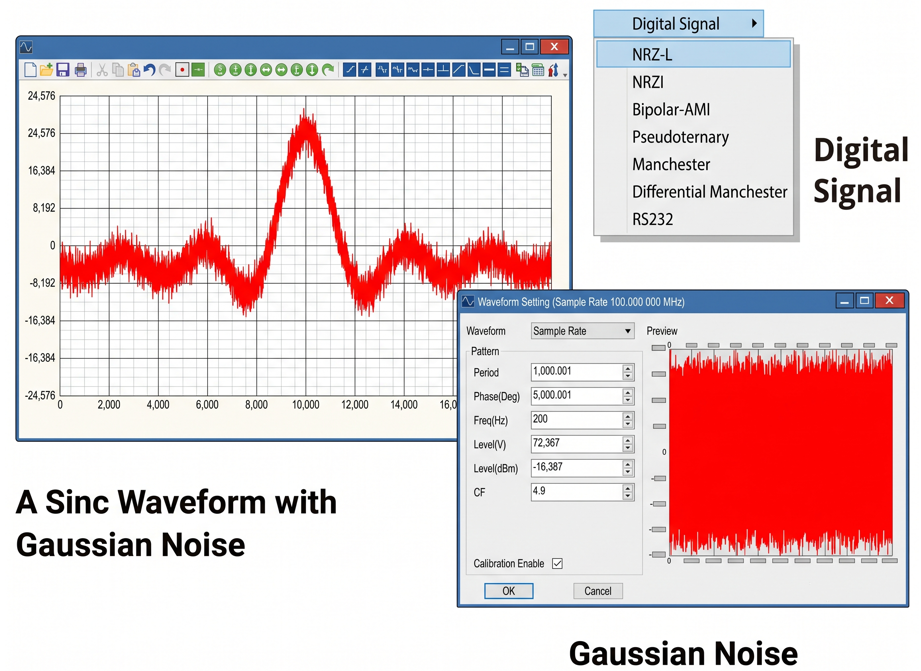

가우시안 노이즈가 포함된 싱크(Sinc) 파형
  • AFG-3000 파형 편집용 PC 소프트웨어가 지원됩니다. 이 소프트웨어는 파형 그리기 도구뿐만 아니라 파형 산술 연산과 같은 다양한 파형 편집 기능을 포함하고 있습니다.
  • Rayleigh, Gaussian, Normal Noise, Pseudo-Ternary, Bipolar AMI, Manchester, Differential Manchester, RS-232, NRZ 등 가장 일반적으로 사용되는 파형들이 라이브러리에 준비되어 있어 사용자가 필요에 따라 특정 파형을 맞춤 제작할 수 있습니다.
■ 임피던스 스위치 및 온스크린 도움말 기능

AFG-3000은 사용자가 50옴과 하이-Z(High-Z) 중에서 적절한 임피던스를 선택할 수 있도록 하여 올바른 임피던스 호환성을 보장합니다. 내장된 온스크린 도움말을 통해 사용자는 AFG-3000의 조작법과 각 기능 키의 정의를 쉽게 이해할 수 있습니다.

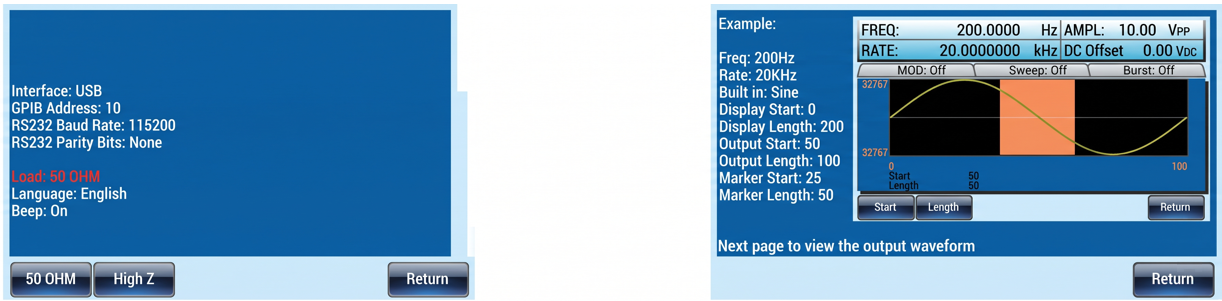

임피던스 스위치 / 온스크린 도움말
AFG-3081 / AFG-3051 제품 사양 (SPECIFICATIONS)
구분 및 세부 파라미터 AFG-3081 AFG-3051
파형 종류 표준 파형 정현파, 구형파, 램프파, 펄스파, 노이즈, 직류(DC), Sin(x)/x, 지수 상승, 지수 하강, 음의 램프
임의 파형
(ARB)		 임의 파형 함수 내장됨
샘플링 레이트 200 MSa/s
반복률 100 MHz
파형 길이 1M 포인트
진폭 분해능 16 비트
비휘발성 메모리 1M 파형 10개 *1
사용자 정의 출력 출력 섹션 2포인트부터 1M포인트까지의 모든 섹션
마크 출력 2포인트부터 1M포인트까지의 모든 섹션
주파수 특성 대역폭 (범위) 정현파, 구형파 80 MHz 50 MHz
삼각파, 램프파 1 MHz
해상도 1 μHz
정확도 안정도 ±1 ppm (0 ~ 50 °C)
에이징 (연간 변화율) ±1 ppm / 년
허용 오차 ≤ 1 μHz
출력 특성 *2 진폭 범위 10 mVpp ~ 10 Vpp (50Ω 부하 시); 20 mVpp ~ 20 Vpp (개방 회로 시)
정확도 설정값의 ±1% ±1 mVpp (1 kHz, 10 mVpp 초과 시, 50Ω 부하 시)
해상도 0.1 mV 또는 4자리
평탄도 ±1%(0.1dB) <10MHz; ±2%(0.2dB) 10MHz~50MHz; ±10%(0.9dB) 50MHz~70MHz; ±20%(1.9dB) 70MHz~80MHz (1kHz 기준 정현파 대비)
단위 Vpp, Vrms, dBm
오프셋 범위 ±5 Vpk AC+DC (50Ω 부하 시); ±10 Vpk AC+DC (개방 회로 시)
정확도 설정값의 1% + 2 mV + 진폭의 0.5%
파형 출력 임피던스 50Ω 표준 (고정); >10MΩ (출력 비활성화 시)
보호 기능 단락 보호 지원; 과부하 시 릴레이를 통해 메인 출력 자동 차단
동기화(SYNC) 출력 레벨 >1kΩ 부하에서 TTL 호환
임피던스 50Ω 공칭
정현파 특성 고조파 왜곡 *5 -60dBc (DC~1MHz, <3Vpp); -55dBc (DC~1MHz, >3Vpp); -45dBc (1MHz~5MHz, >3Vpp); -30dBc (5MHz~80MHz, >3Vpp)
총 고조파 왜곡 (THD) <0.2% + 0.1mVrms (DC ~ 20 kHz)
스퍼리어스 (비고조파) *5 -60dBc (DC~1MHz); -50dBc (1MHz~20MHz); -50dBc + 6dBc/octave (1MHz~80MHz)
위상 노이즈 <-65dBc 표준 (10MHz, 30kHz 대역); <-47dBc 표준 (80MHz, 30kHz 대역)
구형파 특성 상승/하강 시간 <8ns *3
듀티 사이클 20% ~ 80%
오버슈트 < 5%
비대칭성 주기의 1% + 1ns
가변 듀티 사이클 20.0%~80.0% (≤25MHz); 40.0%~60.0% (25~50MHz); 50.0% 고정 (50~80MHz)
지터 0.01% + 525ps (<2MHz); 0.1% + 75ps (>2MHz)
램프파 특성 선형성 피크 출력의 < 0.1%
가변 대칭성 0% ~ 100%
펄스파 특성 주기 20ns ~ 2000s
펄스 폭 폭 및 최소 펄스 폭 8ns ~ 1999.9s; 최소 폭: 주파수≤50MHz 시 8ns, 주파수≤6.5MHz 시 설정 주기의 5%
해상도 주파수≤50MHz 시 1ns, 주파수≤6.5MHz 시 설정 주기의 1%
오버슈트 < 5%
지터 100 ppm + 50 ps
AM 변조 반송파 파형 정현파, 구형파, 삼각파, 램프파, 펄스파, 임의파
변조 파형 정현파, 구형파, 삼각파, 상승/하강 램프파
변조 주파수 2mHz ~ 20kHz
변조도 (깊이) 0% ~ 120.0%
소스 내부 / 외부
FM 변조 반송파 파형 정현파, 구형파, 삼각파, 램프파
변조 파형 정현파, 구형파, 삼각파, 상승/하강 램프파
변조 주파수 2mHz ~ 20kHz
최대 주파수 편이 DC ~ 80MHz DC ~ 50MHz
소스 내부 / 외부 내부 / 외부
PWM 변조 반송파 파형 구형파
변조 파형 정현파, 구형파, 삼각파, 상승/하강 램프파
변조 주파수 2mHz ~ 20kHz
편이 펄스 폭의 0% ~ 100.0%
소스 내부 / 외부
FSK 변조 반송파 파형 정현파, 구형파, 삼각파, 램프파, 펄스파
변조 파형 50% 듀티 사이클 구형파
내부 레이트 2 mHz ~ 100 kHz
주파수 범위 DC ~ 80MHz DC ~ 50MHz
소스 내부 / 외부 내부 / 외부
스위프
(Sweep)		 파형 정현파, 구형파, 삼각파
유형 선형(Linear) 또는 대수(Logarithmic)
소스 내부 / 외부
시작/종료 주파수 100 μHz ~ 80 MHz 100 μHz ~ 50 MHz
스위프 시간 1ms ~ 500s
트리거 싱글, 외부, 내부
마커 / 소스 마커 마크 신호의 하강 에지 (프로그램 가능한 주파수)
소스 내부 / 외부
버스트
(Burst)		 파형 정현파, 구형파, 삼각파, 램프파
주파수 1 μHz ~ 80 MHz *4 1 μHz ~ 50 MHz *4
버스트 카운트 1 ~ 1,000,000 사이클 또는 무한대
시작/종료 위상 -360.0 ~ +360.0°
내부 주기 1ms ~ 500s
게이트 소스 외부 트리거
트리거 소스 싱글, 외부 또는 내부 레이트
트리거 지연 N-사이클, 무한대: 0s ~ 85s
외부 변조 입력 유형 AM, FM, 스위프, PWM 용
전압 범위 ± 5V 풀 스케일
입력 임피던스 10kΩ
주파수 DC ~ 20 kHz
외부 트리거 입력 유형 FSK, 버스트, 스위프 용
입력 레벨 TTL 호환
슬로프 상승 또는 하강 (선택 가능)
펄스 폭 > 100 ns
입력 임피던스 10kΩ, DC 커플링
지연 시간 (Latency) 스위프: <10us (표준); 버스트: <100ns (표준)
지터 스위프: 2.5us; 버스트: 1ns (펄스 제외 시 300ps)
변조 출력 유형 AM, 스위프, PWM 용
진폭 / 임피던스 범위: ≥1Vpp; 임피던스: >10kΩ 표준 (고정)
트리거 출력 유형 버스트, 스위프 용
레벨 50Ω 부하에서 TTL 호환
펄스 폭 > 450 ns
최대 레이트 1 MHz
팬아웃 ≥4 TTL 부하
임피던스 50Ω 표준
마커 출력 유형 임의파(ARB), 스위프 용
레벨 50Ω 부하에서 TTL 호환
팬아웃 ≥4 TTL 부하
임피던스 50Ω 표준
저장/불러오기 설정 메모리 설정 메모리 10개 그룹
인터페이스 통신 인터페이스 GPIB, RS-232C, USB 호스트/디바이스
디스플레이 화면 규격 4.3인치 TFT LCD; 480 x 3(RGB) × 272
시스템 특성 설정 변경 시간 (표준) 기능 변경 표준 > 102ms, 펄스 > 660ms, 내장 임의파 > 240ms
주파수 변경 24ms
진폭 변경 50ms
오프셋 변경 50ms
사용자 임의파 선택 1M 포인트 기준 < 2초
변조 변경 < 200ms
임의파 다운로드 시간 (표준) 바이너리 코드 GPIB / RS-232C (115 Kbps), USB (디바이스)
ASCII 코드 USB (호스트) *6
일반 사양 소비 전력 65VA
동작 환경 온도 사양 만족 온도: 18 ~ 28°C; 동작 온도: 0 ~ 40°C
상대 습도 상대 습도: ≤80% (0 ~ 40°C), ≤70% (35 ~ 40°C)
설치 카테고리 CAT II
동작 고도 2000 미터 이하
오염 등급 IEC 61010 등급 2, 실내 사용
보관 온도 -10 ~ 70°C, 습도: ≤70%
전원 공급 AC 전원 입력 AC 100 ~ 240V, 50 ~ 60Hz
소비 전력 소비량 65VA
크기 및 중량 외형 치수 및 무게 265 (너비) × 107 (높이) × 374 (깊이) mm, 약 4kg
사양은 예고 없이 변경될 수 있습니다.
제품 구성 및 액세서리 안내

기본 액세서리

  • CD(사용설명서+소프트웨어) ×1, 빠른 시작 가이드 ×1, 전원 코드 ×1, GTL-110 테스트 리드 ×1

옵션 액세서리

  • GTL-232 : RS-232C 케이블
  • GTL-248 : GPIB 케이블 (2.0m)
  • GRA-432 : 랙 어댑터 키트
  • GTL-250 : GPIB 케이블, 이중 차폐, 600mm
  • GTL-246 : USB 케이블, USB 2.0 A-B 타입 케이블, 4핀

무료 다운로드

  • PC 소프트웨어 : 임의 파형 편집 소프트웨어
