MFG-2000 시리즈

다채널 함수 발생기

MFG-2000 시리즈는 다채널 함수 발생기로서 최대 5개의 동시 출력 채널을 제공합니다. 여기에는 CH1 및 CH2 동등 성능의 듀얼 채널 임의파형 함수 발생기(최대 200MHz) 최대 320MHz 사인파 및 다양한 변조 RF 신호를 생성하는 표준 AFG인 RF 신호 generator 주파수가 25MHz에 달하는 펄스 발생기 오디오 대역에 이상적인 전력 증폭기가 포함됩니다. 위에서 언급한 5가지 기능 채널은 기본 단일 채널 AFG 및 펄스 발생기 모델부터 5채널 모델에 이르기까지 11개 모델에 개별적 또는 종합적으로 배분되어 다양한 교육 및 산업 현장의 요구를 충족합니다.

MFG-2000 시리즈 채널 및 기본 성능 사양

기본 출력 파형: MFG 채널은 사인파, 구형파, 삼각파 등을 출력합니다.
임의파형 특성: 200MSa/s 샘플링 레이트, 100MHz 파형 반복 레이트, 14비트 해상도, 16k 포인트 메모리 깊이의 진정한 점대점 출력 임의파형 특성을 갖추고 있습니다.
고성능 모델 사양: MFG-2220HM 모델은 최대 250MSa/s 샘플링 레이트와 125MHz 반복 레이트를 제공합니다.
RF 신호 발생기: 완전한 AFG 신호 소스(ARB 포함)인 RF 신호 발생기는 다양한 변조, 스위프, 그리고 ASK 및 PSK와 같은 디지털 변조를 지원하며 사인파 주파수는 최대 320MHz입니다.

추가 기능, 신호 발생기 및 전력 증폭기 특징

변조 및 부가 기능: 일부 모델은 AM/FM/PM/FSK/PWM과 같은 다양한 변조 방식을 지원하며, 스위프(Sweep), 버스트(Burst), 트리거(Trigger), 150MHz 주파수 카운터, 25MHz 펄스 발생기 기능도 사용할 수 있습니다.
듀얼 채널 연관 기능: 동기화된 듀얼 채널 모델은 동기화, 지연, 합산(Sum), 커플링(Coupling)을 포함한 상호 연관된 기능을 제공합니다.
펄스 발생기 탑재: 25MHz의 풀기능 펄스 발생기가 모든 모델에 탑재되어 있으며 펄스 폭, 상승 에지 시간, 하강 에지 시간을 조절할 수 있어 트리거 신호로 활용할 수 있습니다.
독립형 전력 증폭기: 20W, 20dB, 5Hz~100kHz 대역폭, 0.1% 미만의 왜곡률을 가진 독립형 입출력 전력 증폭기는 오디오 응용 분야에 적용할 수 있습니다.

안전한 플로팅 회로 테스트를 위한 대지 접지 절연 구조 및 DC 바이어스 지원

MFG-2000 시리즈의 전체적인 설계(MFG-2220HM 제외)는 고급 신호 소스에서만 볼 수 있는 출력/입력 단자와 기기 섀시 간의 대지 접지 절연 구조를 채택하고 있습니다. 출력 채널은 대지 접지 기준 최대 ±42Vpk(DC+AC 피크 값)의 절연 전압을 견딜 수 있어 플로팅 회로(Floating Circuit) 테스트에 이상적입니다. 접지 기준 문제에 구애받지 않고 다중 유닛 출력을 수행할 수 있습니다.

“전파 정류(Full-wave rectification)” 및 “배압기(Voltage doubler)”와 같은 실험에서도 별도의 추가 절연 요구 사항 없이 쉽고 안전하게 진행할 수 있습니다. 외부 전원 공급 장치를 사용하여 DC 바이어스 전압을 ±42Vpk까지 끌어올릴 수 있으므로 자동차 전장 및 교육용 애플리케이션과 같이 더 높은 DC 바이어스 전압 요구 사항을 충족할 수 있습니다.

MFG-2000 시리즈 AFG: 강력한 임의파형 편집 및 오실로스코프 연동 기능

MFG-2000 시리즈의 AFG는 AWES(임의파형 편집 소프트웨어)와 연동하여 사용자가 쉽고 빠르게 임의파형을 편집할 수 있도록 지원합니다. DWR(직접 파형 복원) 기능을 통해 GDS 시리즈 디지털 오실로스코프와 연동하여 파형을 캡처한 뒤 임의파형 발생기로 업로드함으로써 직접 파형 복원을 실현할 수 있습니다. 102개의 내장 파형을 통해 사용자는 임의파형을 편집하고 전체 구간 또는 분할된 구간을 출력할 수 있습니다.

다양한 산업 및 연구 분야에 최적화된 MFG-2000 시리즈 활용 분야

다기능 채널을 갖춘 MFG-2000 시리즈는 특수 듀얼 채널 파형, 저주파 진동 시뮬레이션, 자동차 센서, 의료용 애플리케이션(MFG-2220HM 제외), AM/FM 방송 신호, PWM 모터 또는 펜 제어 신호, 펄스 동기 신호, 펄스 노이즈, 스피커 테스트와 같은 오디오 회로 및 장치 등 다양한 산업 분야에 적합합니다. 이 시리즈는 과학 연구, 교육, 연구개발(R&D), 생산 및 품질 관리 등 다양한 분야에 이상적입니다.

채널 및 기능 구성

MFG-2000 시리즈는 최대 5개의 기능 채널을 동시에 출력할 수 있습니다. 각 채널의 기능 구성은 다음과 같습니다

채널 구분	주파수 및 발생기 사양	변조 및 부가 기능	디지털 변조
Channel 1	1μHz ~ 200MHz max. FG (250MSa/s ARB 장착)	AM, FM, PM, FSK, SUM, PWM, 스위프(Sweep), 버스트(Burst), 트리거(Trigger), 주파수 카운터	ASK, PSK
Channel 2	1μHz ~ 200MHz max. FG (250MSa/s ARB 장착)		ASK, PSK
RF Channel	1μHz ~ 320MHz max. FG (200MSa/s ARB 장착) 및 변조/스위프 기능		ASK, PSK
Pulse Generator	25MHz 풀기능 펄스 발생기 (주파수 / 펄스 폭 / 듀티 사이클 / 상승 및 하강 에지 조절 가능)
Power Amplifier	20W 전력 증폭기 (20W (R_L=8Ω) / 20dB / 5Hz~100kHz / <0.1% (Ampl >1Vpp 20Hz~20kHz))

* ASK, PSK는 MFG-2220HM 모델에 기본 사양으로 장착되어 있습니다.

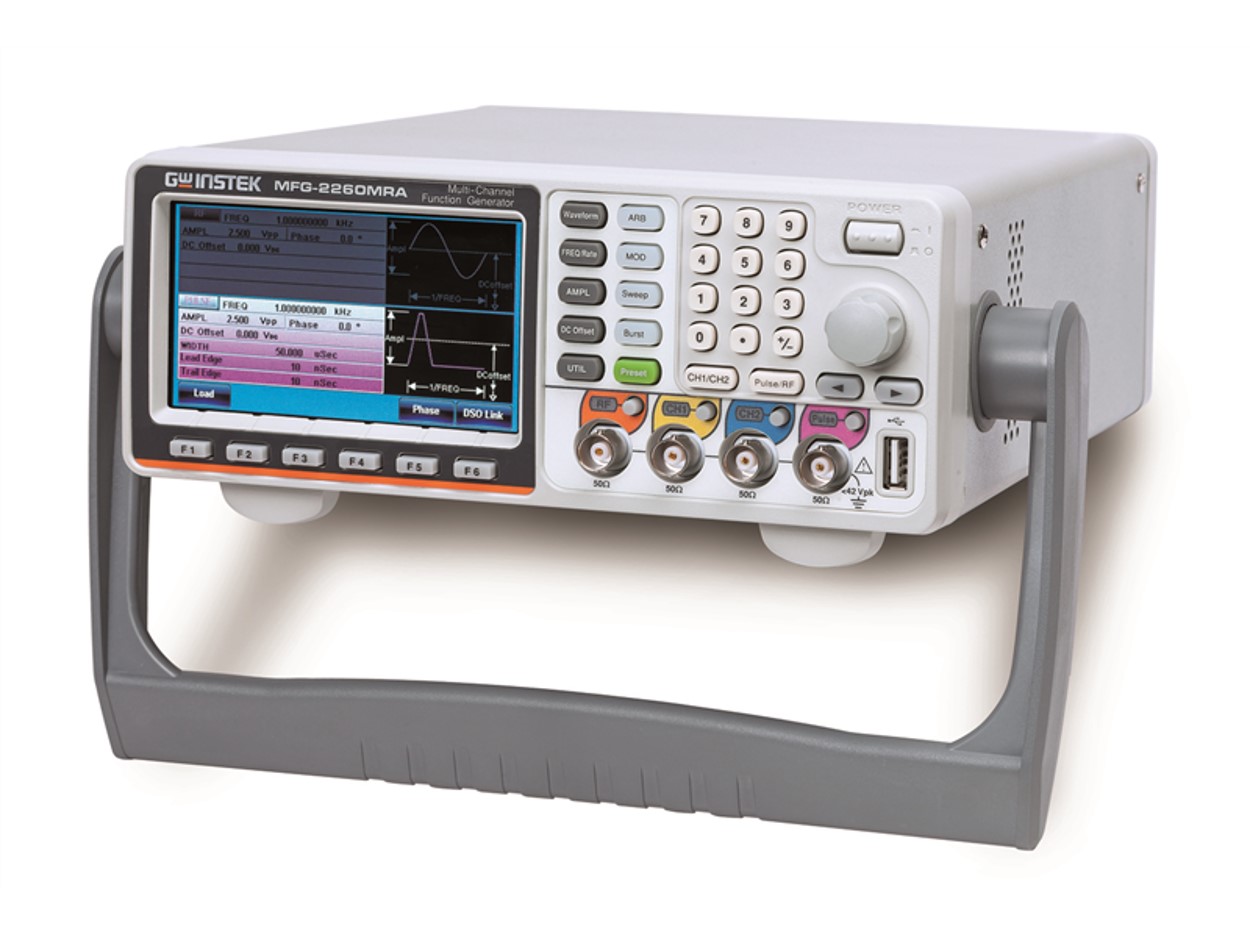

MFG-2000 시리즈 모델 외관

주요 특징 (FEATURES)

• 최대 5개 출력 채널
• 동등한 성능의 임의파형(Arbitrary) 채널 2개 - 주파수: 1uHz~10/20/30/60/200MHz
• RF 채널 주파수 (FG/ARB/MOD): 160/320MHz
• 펄스 발생기 주파수: 25MHz
• 진정한 점대점(Point-by-Point) 출력 임의파형 기능:
• MFG-2220HM 샘플링 레이트: 250MSa/s, 반복 레이트(Repetition Rate): 125MHz
• I/O 단자와 기기 섀시 간 대지 접지(Earth Ground) 절연 설계 (MFG-2220HM 제외)
• 주파수 카운터: 150MHz, 8비트 주파수 해상도
• AM/FM/PM/ASK/FSK/PSK/SUM/PWM 변조
• 의료용 및 자동차 전장용(Automotive Electronic) 파형 내장
• USB Host / USB Device / LAN (MFG-22XX 모델만 해당)
• 4.3인치 TFT 컬러 디스플레이

MFG-2000 전면 및 후면 패널 구성

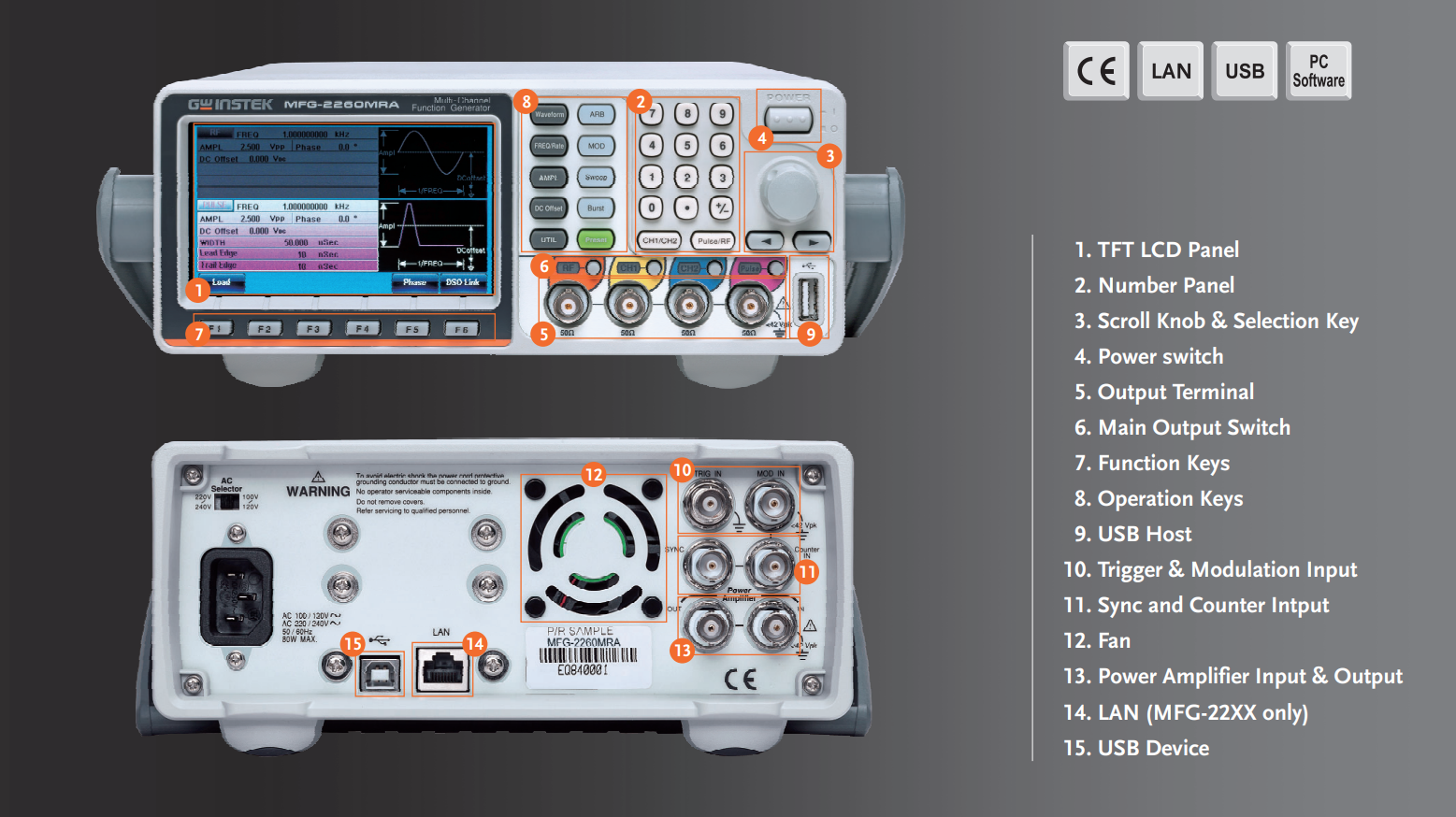

전면 패널 인터페이스	후면 패널 인터페이스
1. TFT LCD 패널	10. 트리거 및 변조 입력
2. 숫자 패널	11. 동기화 및 카운터 입력
3. 스크롤 노브 및 선택 키	12. 쿨링팬
4. 전원 스위치	13. 전력 증폭기 입출력
5. 출력 단자	14. LAN (MFG-22XX 모델만 해당)
6. 메인 출력 스위치	15. USB 디바이스
7. 기능 키
8. 조작 키
9. USB 호스트

제품 세부 기능

■ 출력/입력 단자와 기기 섀시 간 접지 절연을 위한 회로 설계

출력 채널, 동기화 및 변조 입출력 커넥터의 접지는 기기 섀시와 절연되어 있습니다. 이 커넥터들은 대지 접지 기준으로 최대 ±42Vpk(DC+AC 피크 값)의 절연 전압을 견딜 수 있어 플로팅 회로 테스트에 이상적입니다. 접지 기준 문제에 구애받지 않고 다중 유닛 출력을 수행할 수 있습니다.

MFG-2000 시리즈의 내장 DC 바이어스 전압은 다양한 파형에 적용할 수 있습니다. DC 바이어스 전압은 50옴 부하에서 ±5V입니다. 더 높은 DC 바이어스 애플리케이션을 위해 외부 전원 공급 장치를 사용하여 DC 바이어스 전압을 ±42Vpk(DC+AC 피크 값)까지 높일 수 있습니다.

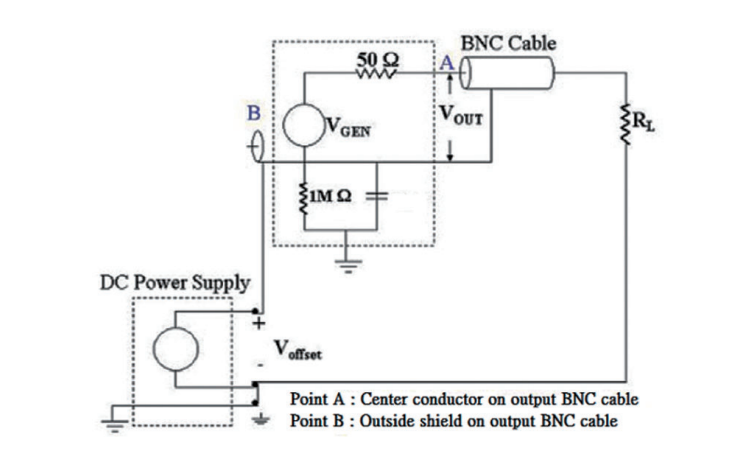

D.C. 바이어스 전압을 ±42Vpk(DC 및 AC 피크 값)로 높이기 위해 MFG를 전원 공급 장치에 연결하는 결선도.

■ 펄스 발생기

이 시리즈의 각 모델에는 펄스 발생기가 내장되어 있으며 출력 주파수는 25MHz에 달합니다. 사용자는 트리거 신호를 지원하기 위해 펄스 폭, 듀티 사이클(Duty Cycle), 상승 에지 시간, 하강 에지 시간을 설정할 수 있습니다.

펄스 폭은 최소 20ns까지 미세 조정할 수 있으며, 선행/후행 에지(Leading/Trailing Edge) 시간은 각각 최소 10ns까지 독립적으로 설정할 수 있습니다.

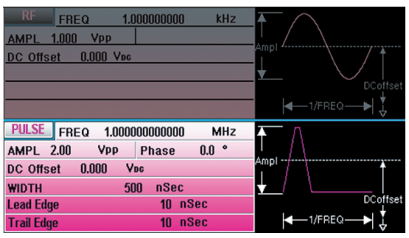

RF 및 Pulse 채널 출력 설정 화면

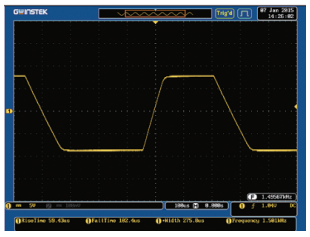

오실로스코프를 통한 펄스파(Pulse Waveform) 출력 측정 화면

■ RF 신호 발생기

RF 신호 발생기는 풀기능 AFG 신호 소스입니다. CH1/CH2와 동일하게 사인파, 구형파, 램프파(Ramp), 펄스, 노이즈 등을 출력할 수 있습니다. 사인파 주파수는 160MHz 또는 320MHz에 이릅니다. 또한 진정한 점대점 출력 임의파형 기능은 200MHz 샘플링 레이트, 100MHz 파형 반복 레이트, 14비트 해상도, 16k 포인트 메모리 깊이, 주파수 스위프 및 AM/FM/PM/FSK/PWM/PSK/ASK와 같은 다양한 변조 방식을 지원합니다.

RF 신호 발생기는 고주파 임의파형 발생기, 아날로그 또는 디지털 방송국의 시뮬레이션 신호, 또는 국부 발진기(Local Oscillator)의 캐리어 신호로 활용할 수 있습니다.

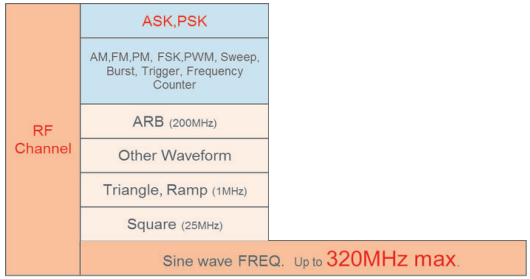

MFG-2000 시리즈의 채널별 주파수 및 기능 구조도

■ 전력 증폭기

5Hz~100kHz의 대역폭과 0.1% 미만의 왜곡률을 가진 20W/20dB 전력 증폭기입니다. 저주파 전력 증폭기는 오디오 증폭기로 사용하거나 압전 소자용 드라이버 증폭기(임피던스 변압기 연동, 20W 출력)로 활용할 수 있으며, 페라이트 및 비정질 재료와 같은 자성 재료의 전력 소자 특성 테스트 및 자화 특성 테스트(B-H 커브)를 수행할 수 있습니다(임피던스 변압기 연동, 20W 출력).

사용자는 MFG-2000 시리즈의 저주파 전력 증폭기에 스피커를 연결하여 다양한 물리학 실험을 구현할 수 있습니다.

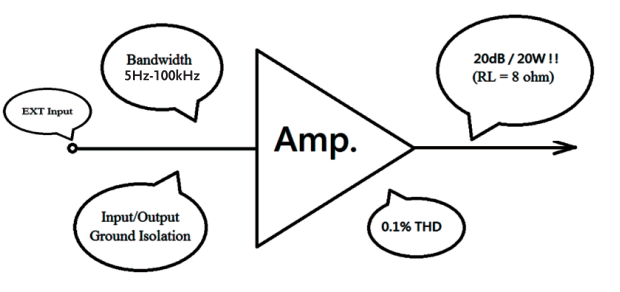

내장 전력 증폭기(Power Amplifier) 입출력 사양 및 절연 구조 블록도

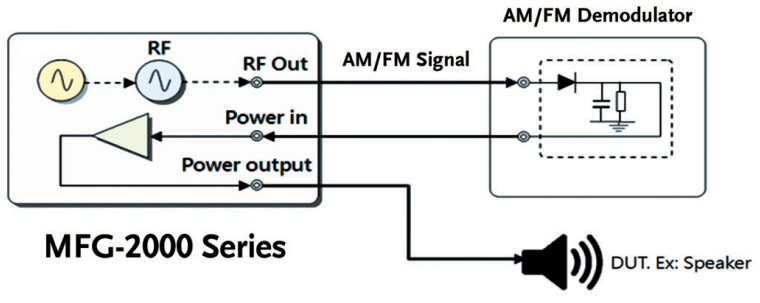

AM/FM 복조기 및 스피커(DUT) 연동 테스트 연결 구성도

■ 다양한 출력 파형 선택

이 시리즈는 사인파, 구형파, 삼각파, 램프파, 펄스, 노이즈와 같은 표준 파형을 제공합니다. 추가로 의료용 애플리케이션 파형과 자주 사용되는 자동차 전장용 파형을 포함한 102개의 내장 파형을 통해 사용자가 원하는 파형을 손쉽게 선택할 수 있습니다.

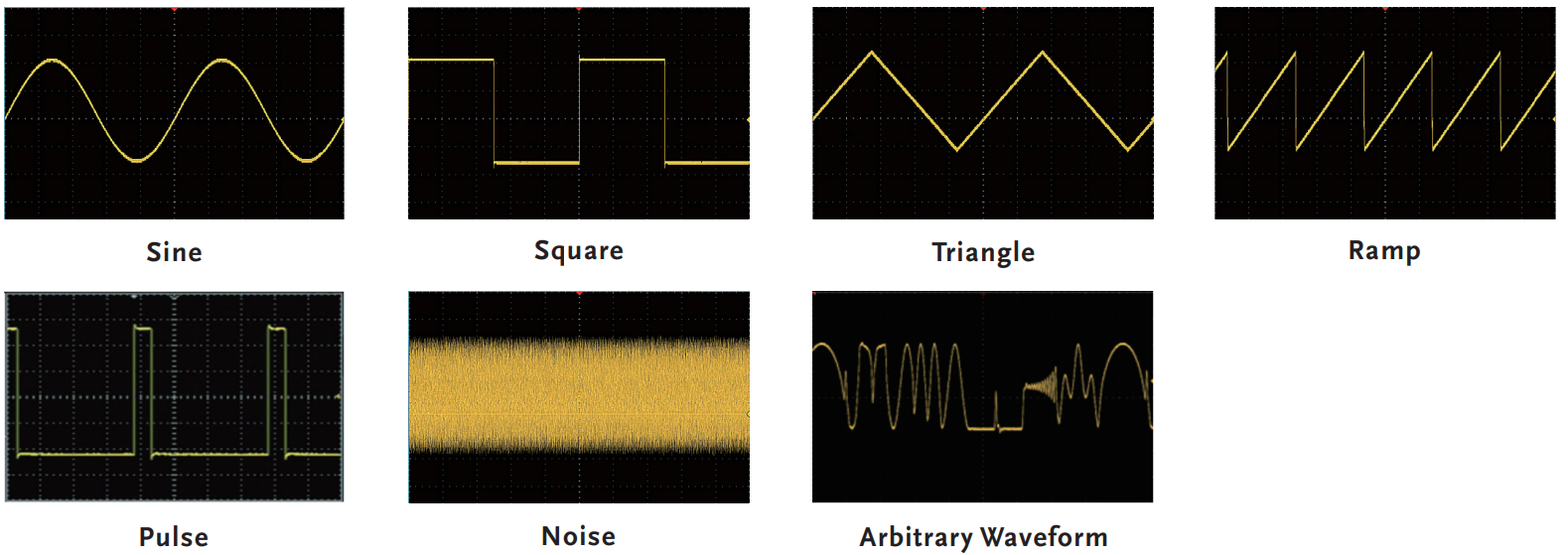

다양한 기본 및 임의 파형(Sine, Square, Triangle, Ramp, Pulse, Noise, Arb) 출력 예시

의료용 애플리케이션 파형 (MFG-2220HM 제외)

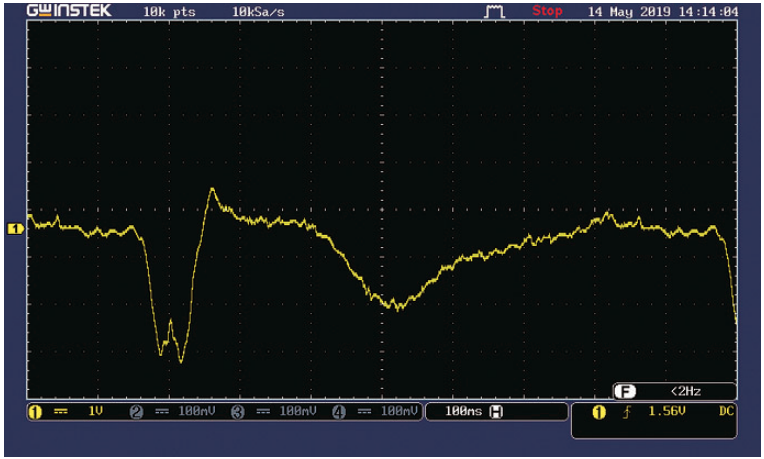

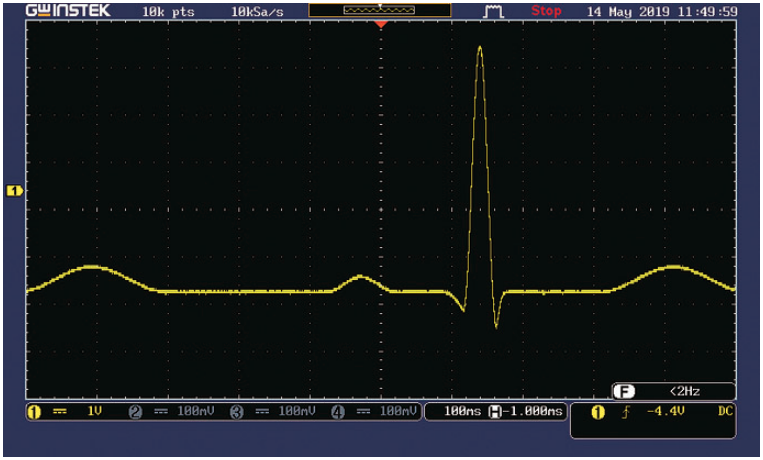

심장 박동 신호(Cardiac) 의료 응용 파형 출력 화면

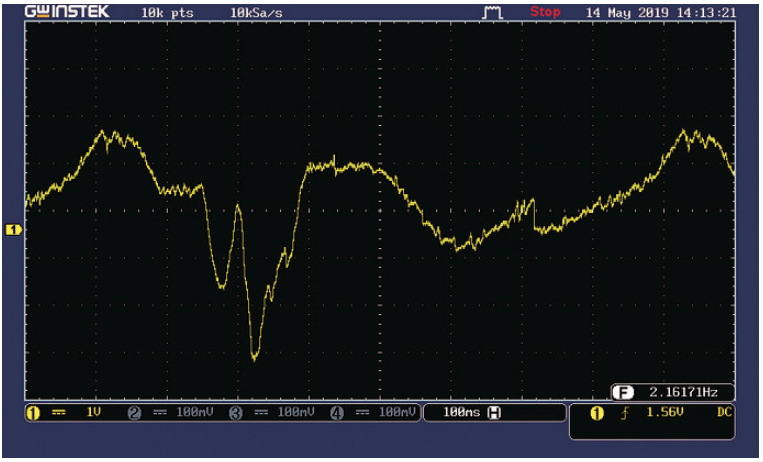

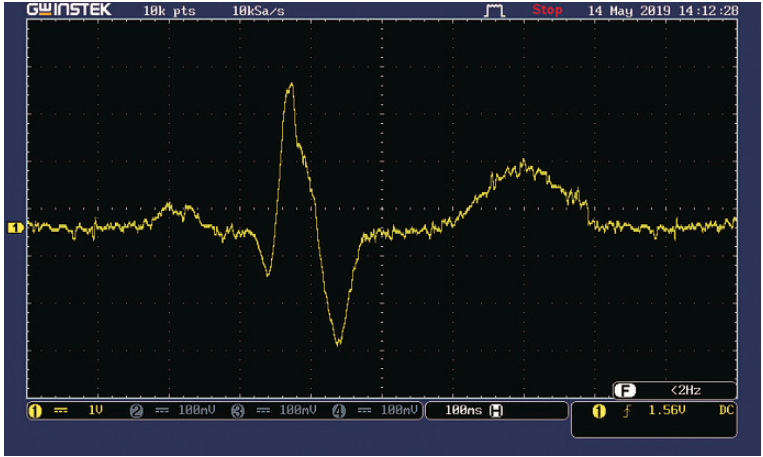

심전도(ECG1) 의료 응용 파형 출력 화면

심전도(ECG2) 의료 응용 파형 출력 화면

Cardiac 의료 응용 파형 (MFG-2220HM 제외)

자동차 전장용 파형 (MFG-2220HM 제외)

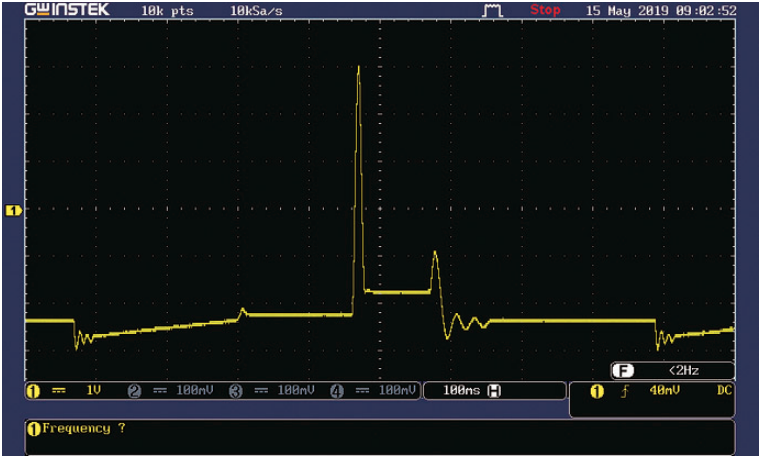

자동차 전장용 파형 출력 화면

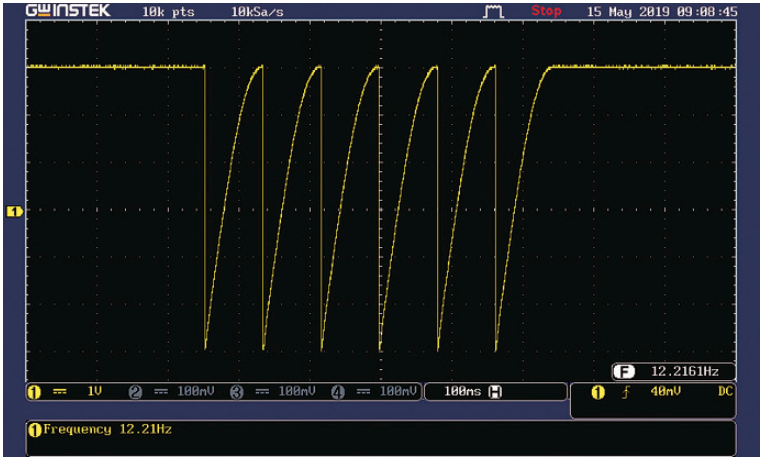

자동차 전장용 파형 출력 화면(2)

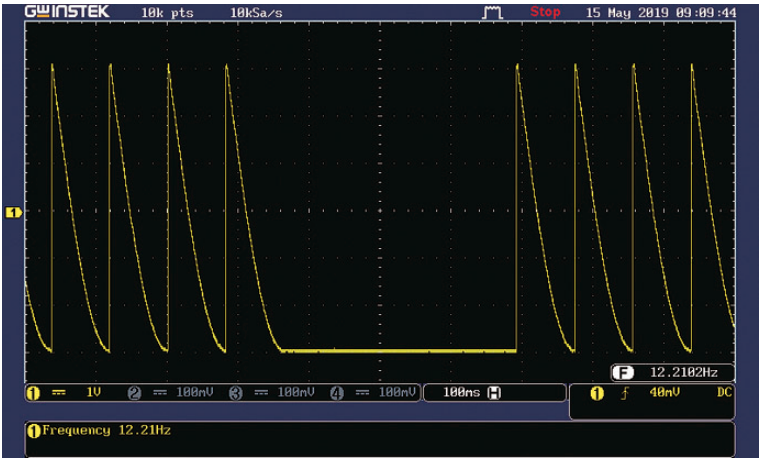

자동차 전장용 파형 출력 화면(3)

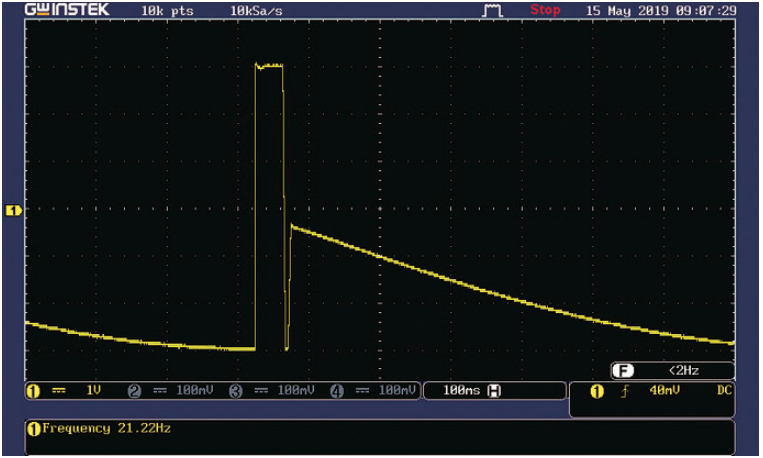

자동차 전장용 파형 출력 화면(4)

■ 다양한 변조 기능

이 시리즈는 AM, FM, PM, FSK, PWM 및 SUM 변조를 지원합니다. RF 채널은 위에서 언급한 변조 기능뿐만 아니라 ASK 및 PSK 변조와 같은 고급 변조 방식도 지원합니다. 대부분의 변조 소스는 내부 또는 외부에서 공급받을 수 있습니다. 응용 분야로는 통신 시스템의 베이스밴드(Base band), 모터 제어 및 조광 제어 등이 있습니다.

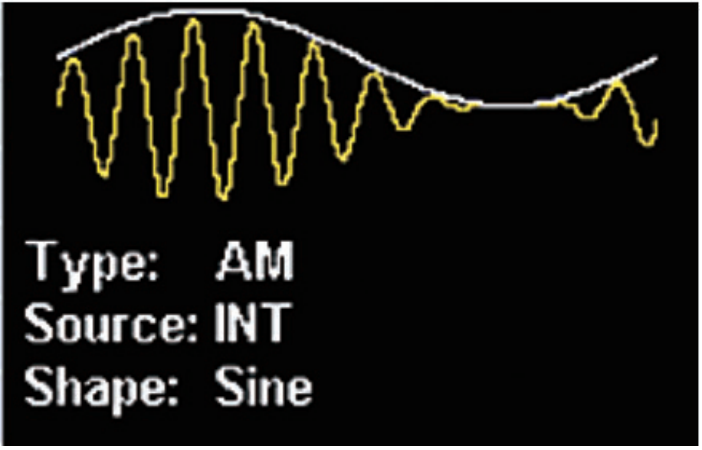

진폭 변조(AM)

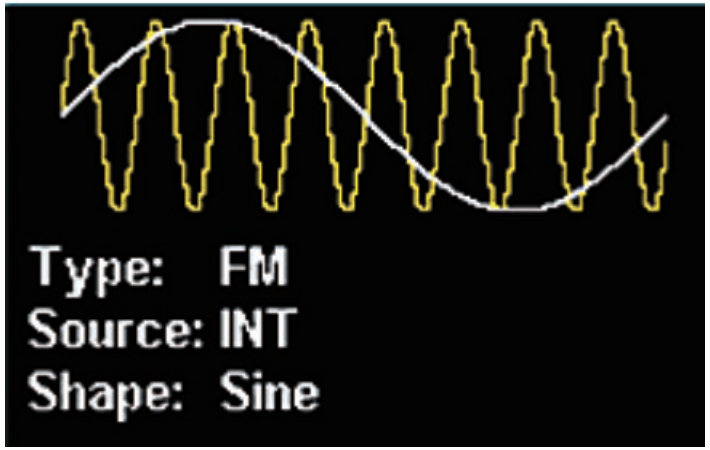

주파수 변조(FM)

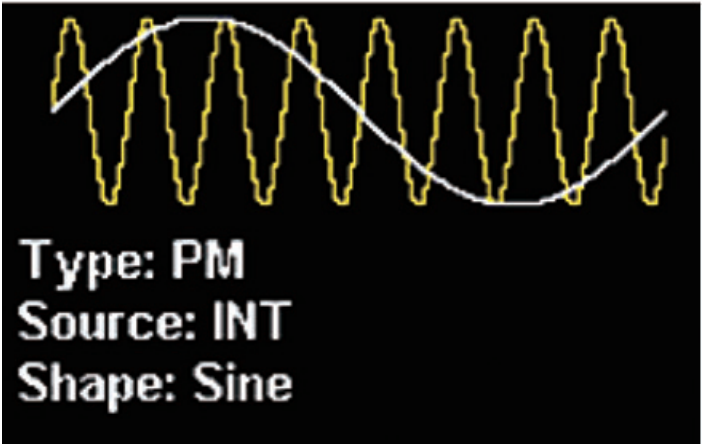

위상 변조(PM)

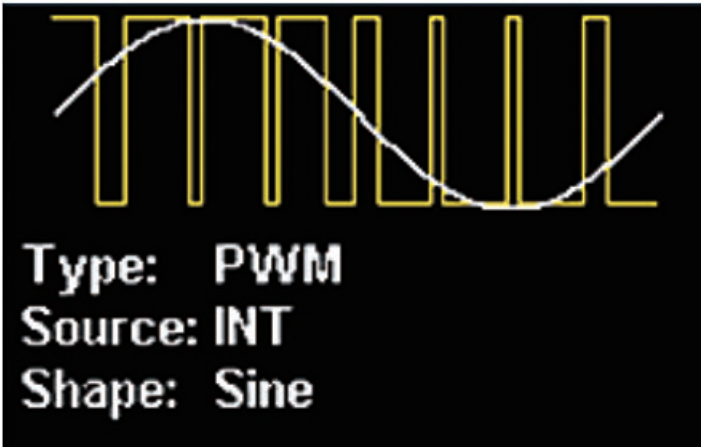

펄스 폭 변조(PWM)

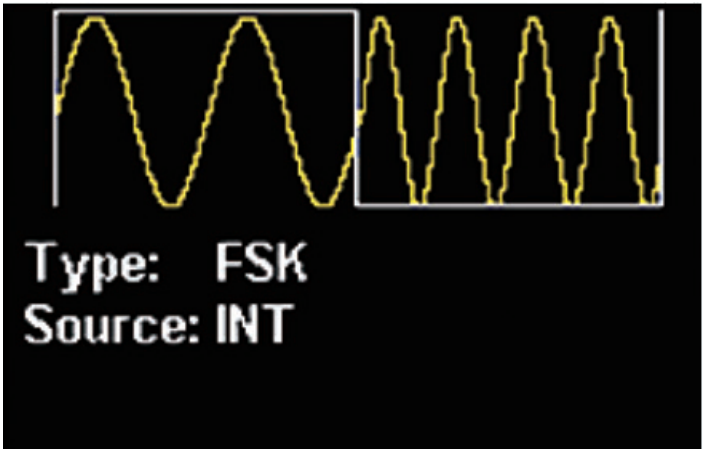

주파수 편이 변조(FSK)

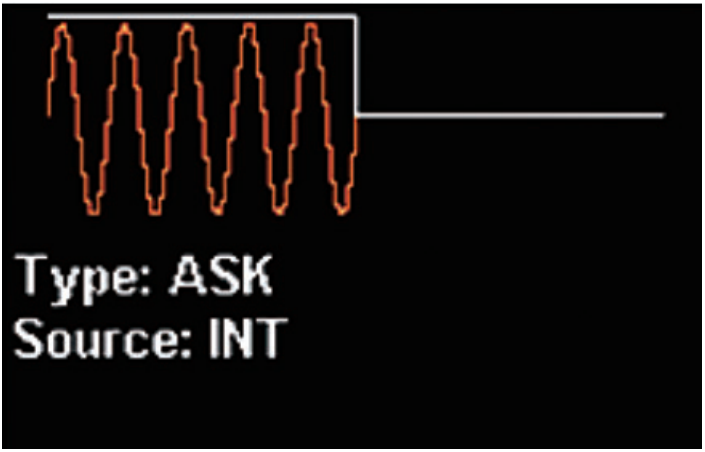

진폭 편이 변조(ASK)

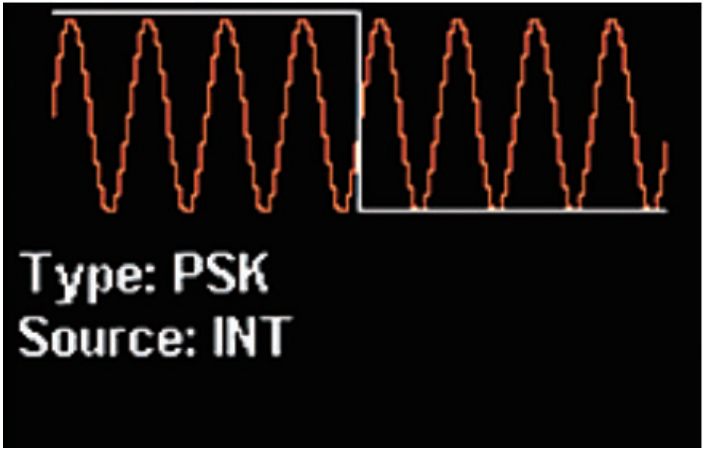

위상 편이 변조(PSK)

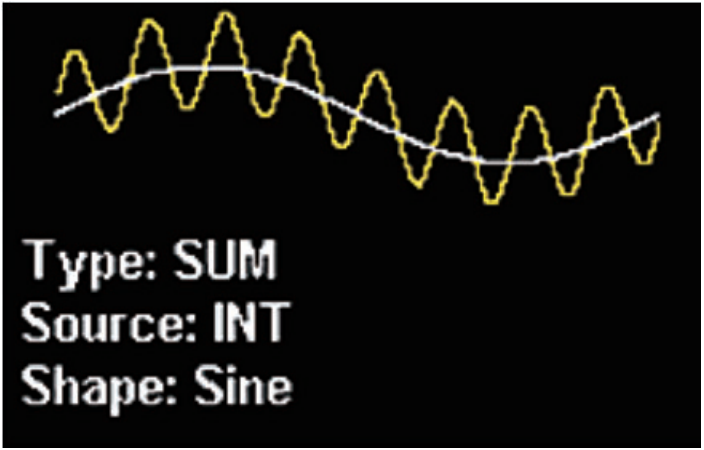

합산 변조(SUM)

■ 스위프 기능

이 시리즈는 선형(Linear)/로그(Logarithm) 및 INT/EXT/수동(Manual) 트리거를 포함한 다른 기능과 통합할 수 있는 주파수 스위프(Sweep)를 지원하여 다양한 애플리케이션 요구 사항을 충족합니다. 주파수 스위프는 필터 및 저주파 증폭기와 같은 전자 부품의 주파수 응답 특성을 테스트하는 데 수행됩니다.

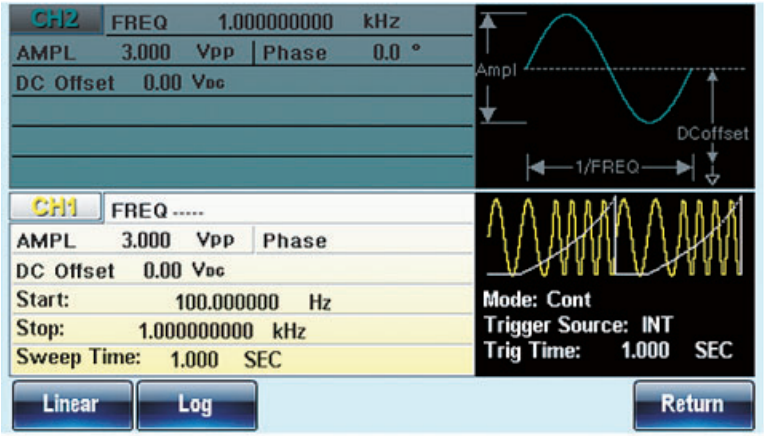

함수 발생기 주파수 스윕(Sweep) 설정 화면

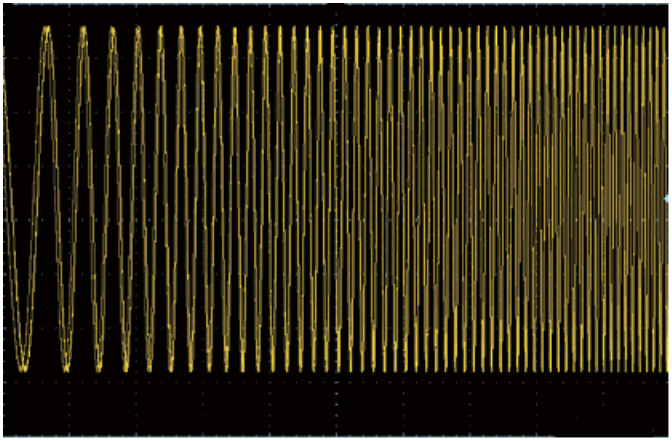

주파수 스윕(Sweep) 파형 출력 화면

■ 버스트 기능

이 시리즈는 N-주기(N-period) 또는 게이트(gated) 트리거를 지원합니다. 위상각, 지속 시간, 주파수, 파형 등을 조절할 수 있어 비연속 출력 애플리케이션에 대응할 수 있습니다.

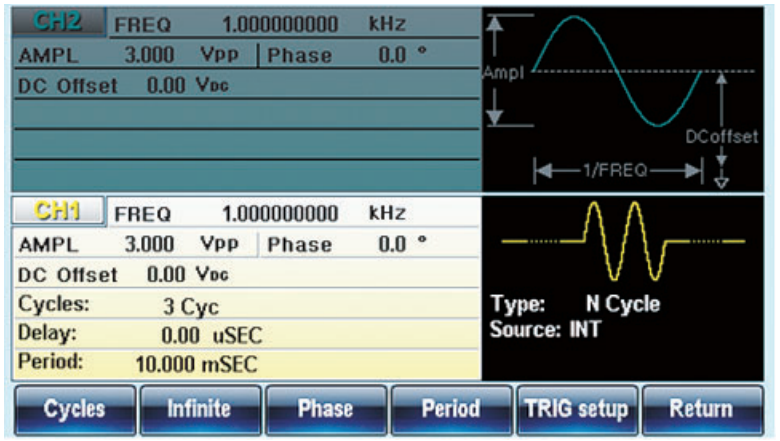

함수 발생기 버스트(Burst / N Cycle) 설정 화면

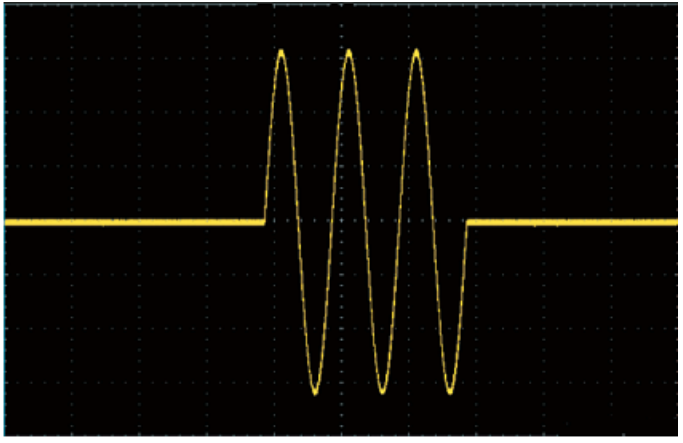

버스트(Burst / N Cycle) 파형 출력 화면

■ 동등한 성능을 가진 듀얼 채널의 출력 상관 함수

MFG-2220HM/2230M/2260M/2260MFA/2260MRA의 CH1과 CH2는 개별적으로 적용할 수 있습니다. 이 두 채널은 합산(Sum), 커플링(Coupling), 트래킹(Tracking), 위상(Phase)을 포함한 네 가지 상관 기능을 제공합니다.

트래킹 기능: 동일한 주파수와 진폭을 가지며 180도 위상 오프셋이 있는 차동 신호를 생성할 수 있습니다.

위상 기능: 두 개의 신호를 하나로 합쳐서 단일 채널을 통해 출력할 수 있습니다. 관련 응용 사례 중 하나로 사인파와 노이즈를 합산하여 스피커 왜곡 테스트를 수행하는 것이 있습니다.

합산 변조 기능: 동일한 주파수와 진폭을 가지며 180도 위상 오프셋이 있는 차동 신호를 생성할 수 있습니다.

커플링 기능: 사용자가 두 채널의 주파수와 진폭에 대한 비율 및 오프셋 값을 자유롭게 설정하여 모든 파라미터가 두 채널에 동시에 유효하도록 구현할 수 있습니다. 증폭기의 3차 고조파 교차점(Third-Order Intercept Point) 측정과 서로 다른 두 주파수 발진기의 출력 신호 시뮬레이션이 커플링 기능의 대표적인 응용 예시입니다.

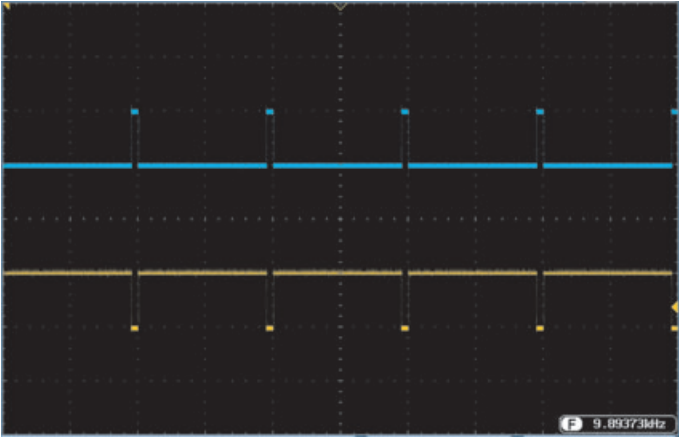

채널 간 동기화 또는 펄스 파형 출력 화면

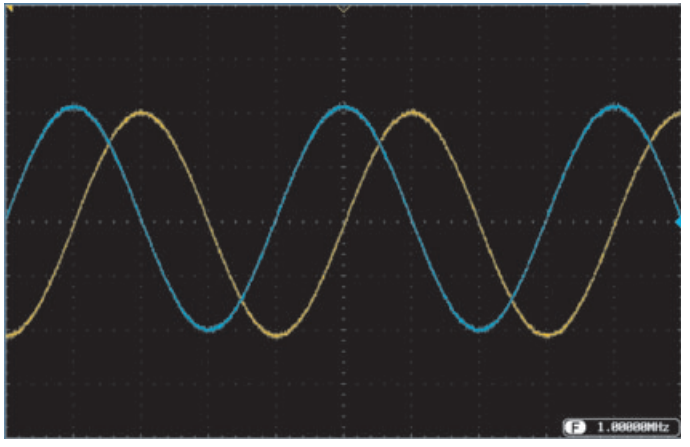

위상차가 있는 두 채널의 정현파(Sine Wave) 출력 화면

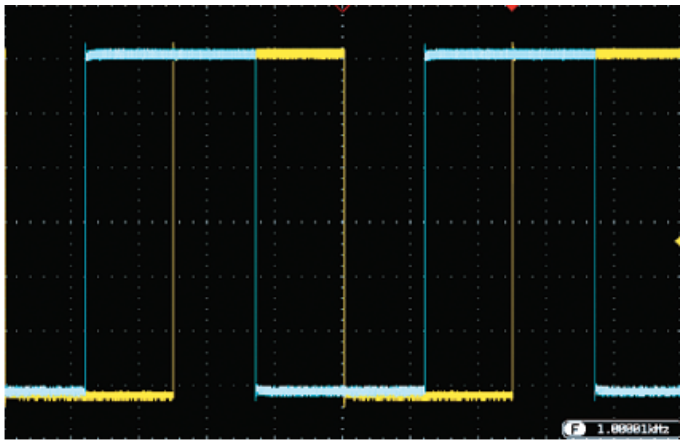

위상차가 있는 두 채널의 구형파(Square Wave) 출력 화면

■ 임의파형을 획득하는 4가지 방법

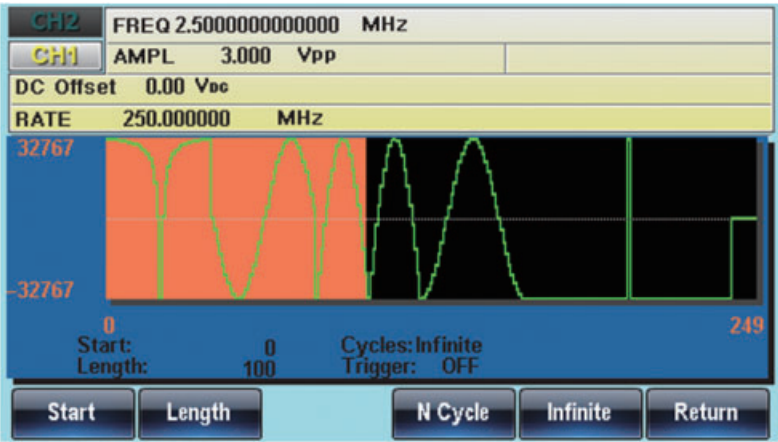

전면 패널 조작 (Front Panel Operation): 단일 기기의 패널을 통해 102개의 내장 파형 중에서 임의파형을 선택, 편집, 저장, 불러오기, 출력 및 트리거할 수 있습니다.

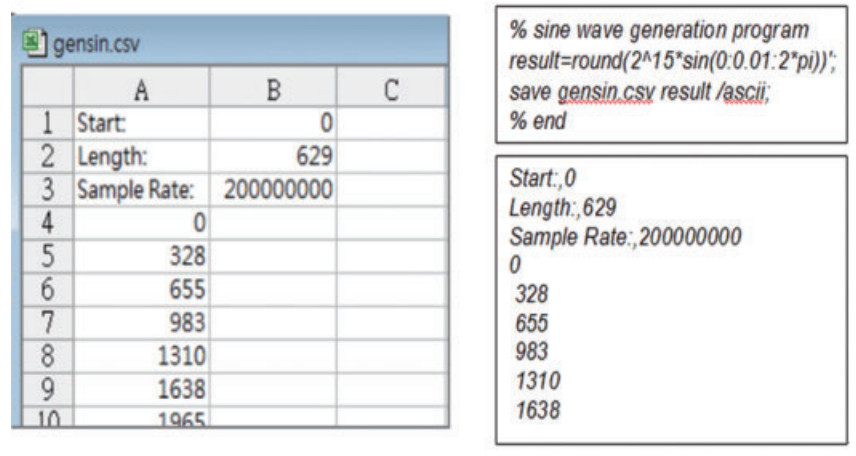

CSV 파일 업로드 (CSV File Upload): MATLAB 및 Excel에서 생성된 CSV 파일 업로드를 지원합니다.

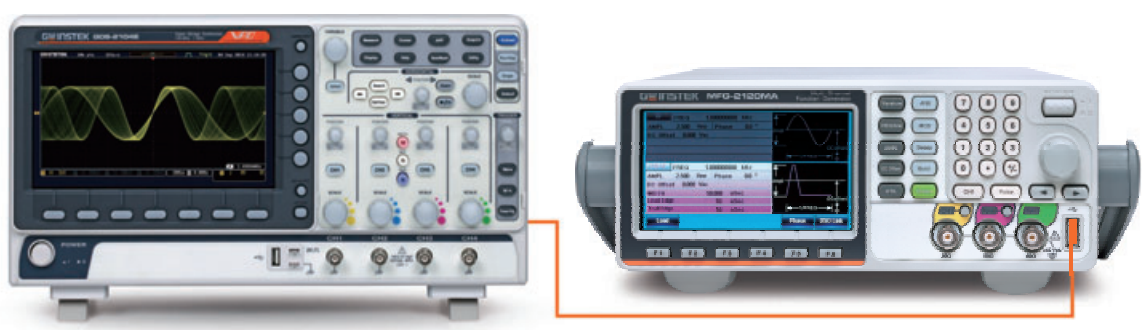

직접 파형 복원 (Direct Waveform Reconstruction): GDS 시리즈 디지털 오실로스코프와 연동하여 파형을 캡처하고 임의파형 발생기로 업로드하여 직접 파형 복원을 달성합니다. (DSO LINK는 MFG-22XX 시리즈 전용입니다.)

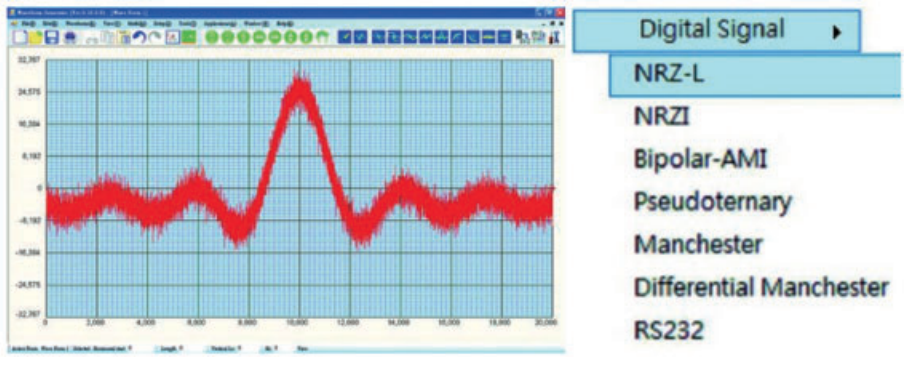

임의파형 편집 PC 소프트웨어 (Arbitrary Waveform Editing PC Software): AWES를 사용하여 복잡한 파형을 편집합니다. 이 소프트웨어는 파형 수학 연산을 지원합니다. 파형 시리즈에는 균일 노이즈(Uniform Noise), 가스톤 노이즈(Gaston Noise), 레일리 노이즈(Rayleigh Noise) 및 Non-Zero 코드, 맨체스터(Manchester), RS-232 등 다양한 디지털 코드가 포함됩니다.

■ 다채널 동기 위상 동작

MFG-2220HM은 기준 입력(Reference Input) 및 기준 출력(Reference Output) 인터페이스를 갖추고 있습니다. 사용자는 기준 입력 및 출력 인터페이스를 통해 최대 4대의 MFG-2220HM 유닛을 구동하여 8채널의 위상 동기 출력을 구현할 수 있습니다.

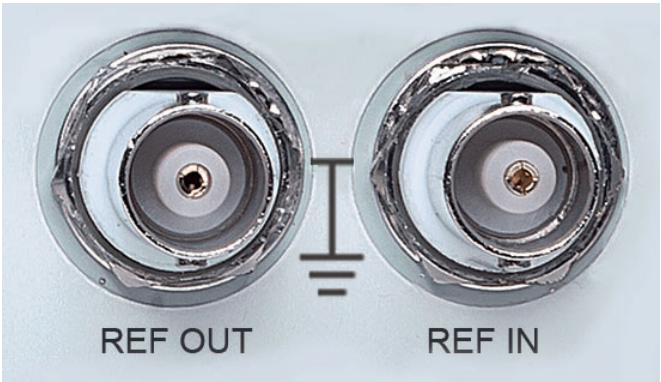

외부 기준 주파수 입출력 단자 (REF OUT 및 REF IN)

제품 사양
모델	CH1 (임의 파형 탑재 함수)	CH2 (임의 파형 탑재 함수)	25MHz 펄스 제너레이터	RF 제너레이터 (임의 파형 탑재 함수)	전력 증폭기 (Power Amplifier)	변조 / 스위프 / 버스트 / 주파수 카운터
MFG-2110	• 10MHz		•
MFG-2120	• 20MHz		•
MFG-2120MA	• 20MHz		•		•	•
MFG-2130M	• 30MHz		•			•
MFG-2160MF	• 60MHz		•	• 160MHz		•
MFG-2160MR	• 60MHz		•	• 320MHz		•
MFG-2230M	• 30MHz	• 30MHz	•			•
MFG-2260M	• 60MHz	• 60MHz	•			•
MFG-2260MFA	• 60MHz	• 60MHz	•	• 160MHz	•	•
MFG-2260MRA	• 60MHz	• 60MHz	•	• 320MHz	•	•
MFG-2220HM	• 200MHz	• 200MHz	•			•

CH1 / CH2
파형	표준 파형	정현파(Sine), 구형파(Square), 삼각파(Triangle), 램프파(Ramp), 펄스파(Pulse), 잡음(Noise)
임의 파형	임의 파형 기능	내장형
	샘플링 레이트	200 MSa/s ; MFG-2220HM: 250 MSa/s
	반복 레이트	100 MHz ; MFG-2220HM: 125 MHz
	파형 길이	16k 포인트
	진폭 해상도	14 비트
	비휘발성 메모리 사용자 정의 출력 구간	10개 세트 16k 포인트(1) 포인트 2 ~ 16384
주파수 특성	주파수 범위	MFG-2220HM: 정현파: 200MHz(최대); 구형파: 60MHz(최대); 삼각파·램프파: 5MHz; 기타: 정현파: 60MHz(최대) 구형파: 25MHz(최대); 삼각파·램프파: 1 MHz
	해상도	1 μHz
	정밀도 안정도	±20 ppm
	에이징 공차	±1 ppm / 년 ≤1 μHz
출력 특성 (2)	진폭 범위	1 mVpp ~ 10 Vpp (50Ω 부하 시) ; 2 mVpp ~ 20 Vpp (개방 회로) MFG-2220HM : 1 mVpp ~ 10 Vpp (≤20 MHz) ; 1 mVpp ~ 5 Vpp (≤70 MHz) ; 1 mVpp ~ 2 Vpp (≤120 MHz) ; 1 mVpp ~ 1 Vpp (≤200 MHz, 50Ω 부하 시)
	진폭 정확도 해상도	±2% (설정값 기준) ±1 mVpp (1 kHz / 50Ω 부하, DC 오프셋 제외 시) 0.1 mV 또는 4자리 디스플레이
	주파수 평탄도	± 1% (0.1 dB) ≤1 MHz ; ± 3% (0.3 dB) ≤50 MHz ; ± 16% (1.5 dB) ≤60 MHz (정현파 기준, 1 kHz / 50Ω 부하), MFG-2220HM: ± 1% (0.1 dB) ≤10 MHz ; ± 2% (0.2 dB) ≤60 MHz ± 4% (0.4 dB) ≤100 MHz ; ± 8% (0.8 dB) ≤160 MHz ; ± 10% (1 dB) ≤200 MHz (정현파 기준, 1 kHz / 50Ω 부하)
	단위	Vpp, Vrms, dBm
오프셋	오프셋 범위	±5 Vpk (AC + DC, 50Ω 부하 시); ±10 Vpk (AC + DC, 개방 회로)
오프셋	오프셋 정확도	±(설정값의 1% + 5 mV + 진폭의 0.5%)
파형 출력	출력 임피던스	50Ω 표준 (고정); > 10 MΩ (출력 비활성화 시)
	보호 기능	단락 보호 지원; 과부하 릴레이로 메인 출력 자동 차단
	접지 절연	최대 42 Vpk (MFG-2220HM 제외)
동기화 출력	출력 레벨	TTL 호환 (>1 kΩ 부하 시)
	임피던스	50Ω 표준
	접지 절연	최대 42 Vpk (MFG-2220HM 제외)
정현파 특성 (3)	고조파 왜곡	-60 dBc (DC ~ 200 kHz, 진폭 > 0.1 Vpp) -55 dBc (200 kHz ~ 1 MHz, 진폭 > 0.1 Vpp) ; -45 dBc (1 MHz ~ 10 MHz, 진폭 > 0.1 Vpp) ; -35 dBc (10 MHz ~ 30 MHz, 진폭 > 0.1 Vpp) ; -27 dBc (30 MHz ~ 60 MHz, 진폭 > 0.1 Vpp) MFG-2220HM: <-60 dBc (<200 kHz) ; <-55 dBc (200 kHz ~ 1 MHz) ; <-45 dBc (1 MHz ~ 10 MHz) ; <-35 dBc (10 MHz ~ 30 MHz) ; <-30 dBc (30 MHz ~ 200 MHz) ; (1 Vpp / >1 Vpp 기준, DC ~ 100 kHz)
정현파 특성 (3)	총 고조파 왜곡	< 0.1% (진폭 > 1 Vpp, DC ~ 100 kHz)
구형파 특성	상승/하강 시간	<15 ns ; MFG-2220HM: <6 ns
	오버슈트	<5%
	비대칭성	주기의 1% + 5 ns
	듀티 사이클 가변 범위	0.01% ~ 99.99% (현재 주파수 설정에 따라 제한됨)
	지터	20 ppm + 500 ps(4)
램프파 특성	선형성	피크 출력의 < 0.1% 미만
램프파 특성	대칭성 가변 범위	0% ~ 100%
펄스파 특성	주파수 범위	1 uHz ~ 25 MHz
	펄스 폭	≥20 nS ; MFG-2220HM ≥10 nS (현재 주파수 설정에 따라 제한됨)
	듀티 사이클 가변 범위	0.01% ~ 99.99% (현재 주파수 설정에 따라 제한됨)
	지터	<5%
	지터 (참고)	20 ppm + 500 ps(4)

펄스 제너레이터
펄스 제너레이터	진폭 범위	1 mVpp ~ 2.5 Vpp (50Ω 부하 시) ; 2 mVpp ~ 5 Vpp (개방 회로)
	오프셋 범위	±1 Vpk (AC + DC, 50Ω 부하 시) ; ±2 Vpk (AC + DC, 개방 회로)
	주파수 범위	1 uHz ~ 25 MHz
	펄스 폭	20 nS ~ 999.7 s (현재 주파수 설정에 따라 제한됨)
	듀티 사이클 가변 범위	0.1% ~ 99.9% (현재 주파수 설정에 따라 제한됨)
	상승 및 하강 시간 (5)	10 nS ~ 20 S (1 ns 해상도, 현재 주파수 및 펄스 폭 설정에 따라 제한됨)
	오버슈트	<5%
	지터	100 ppm + 500 ps(4)

RF 제너레이터
임의 파형 기능	임의 파형 기능	내장형
	샘플링 레이트	200 MSa/s
	반복 레이트	100 MHz
	파형 길이	16k 포인트
	진폭 해상도	14 비트
	사용자 정의 출력 구간	포인트 2 ~ 16384
	지터	20 ppm + 5 ns

제품 사양 (RF 제너레이터 상세)
주파수 특성	주파수 범위	정현파: 1 uHz ~ 160 MHz(DDS) / 1 uHz ~ 60 MHz(ARB) (MFG-2XXXMF 모델용) ; 1 uHz ~ 320 MHz(DDS) / 1 uHz ~ 60 MHz(ARB) (MFG-2XXXMR 모델용) 구형파: 25 MHz(최대); 삼각파·램프파: 1 MHz
	해상도	1 μHz
	정밀도 안정도	±20 ppm
	에이징	±1 ppm / 년
	공차	≤1 μHz
출력 특성 (2)	진폭 (50Ω 부하 시)	1 mVpp ~ 2 Vpp (MFG-2XXXMF); 1 mVpp ~ 1 Vpp (MFG-2XXXMR)
	정확도	±2% (설정값 기준) ±1 mVpp (1 kHz / 50Ω 부하, DC 오프셋 제외 시)
	해상도	1 mV 또는 3자리 디스플레이
	주파수 평탄도	±1% (0.1 dB) ≤1 MHz ; ±3% (0.3 dB) ≤50 MHz ; ±10% (0.9 dB) ≤160 MHz ; ±35% (3.5 dB) ≤320 MHz (정현파 기준, 1 kHz / 50Ω 부하)
오프셋 / 파형 출력 / 정현파 특성 (3)	임피던스	±1 Vpk (AC + DC, 50Ω 부하 시) ; ±2 Vpk (AC + DC, 개방 회로) 50Ω 표준 (고정) ; >10 MΩ (출력 비활성화 시)
	고조파 왜곡	-60 dBc (<200 kHz) ; -55 dBc (200 kHz ~ 1 MHz) ; -45 dBc (1 MHz ~ 10 MHz) ; -30 dBc (10 MHz ~ 320 MHz)
	총 고조파 왜곡	< 0.1% (진폭 > 1 Vpp, DC ~ 100 kHz)
구형파 특성	상승/하강 시간	<15 ns
	오버슈트	<5%
	비대칭성	주기의 1% + 5 ns
	듀티 사이클 가변 범위	0.01% ~ 99.99% (현재 주파수 설정에 따라 제한됨)
	지터	20 ppm + 500 ps(4)
램프파 특성	선형성	피크 출력의 < 0.1% 미만
램프파 특성	대칭성 가변 범위	0% ~ 100%
변조 / 스위프	변조 방식	AM, FM, PM, FSK, PWM (세부 사양은 CH1 변조 사양과 동일)
	스위프 방식	주파수 스위프
	신호원	내부 / 외부 (AM, FM, PM, PWM은 내부만 지원)
	변조 주파수	정현파-DDS 5 us ~ 327.68 mS (해상도: 5 us); 정현파-ARB 2 mHz ~ 20 kHz (해상도: 1 mHz)
PSK 변조 (MFG-2220HM 모델도 지원)	반송파	정현파-DDS
	변조 파형	50% 듀티 사이클 구형파
	내부 주파수	2 mHz ~ 1 MHz
	위상 범위	0° ~ 360.0°
	신호원	내부 / 외부
ASK 변조 (MFG-2220HM 모델도 지원)	반송파	정현파-DDS
	변조 파형	50% 듀티 사이클 구형파
	내부 주파수	2 mHz ~ 1 MHz
	진폭	0% ~ 100%

전력 증폭기
전력 증폭기	입력 임피던스	10 kΩ
	입력 전압	최대 1.25 Vp
	동작 모드	정전압 (Constant Voltage)
	게인 Gain	20 dB
	출력 전력 (RL=8Ω)	20 W (구형파 기준)
	출력 전압	최대 12.5 Vp
	출력 전류	최대 1.6 A
	상승/하강 시간	<2.5 us
	전력 대역폭	5 Hz ~ 100 kHz
	오버슈트 총 고조파 왜곡 접지 절연	5% < 0.1% (진폭 > 1 Vpp, 20 Hz ~ 20 kHz) 최대 42 Vpk

고급 기능
AM 변조	반송파	정현파, 구형파, 삼각파, 램프파, 펄스파, 임의 파형
	변조 파형	정현파, 구형파, 삼각파, 상승 램프파, 하강 램프파
	변조 주파수	2 mHz ~ 20 kHz ; MFG-2220HM : 2 mHz ~ 50 kHz(내부) ; DC ~ 20 kHz ; MFG-2220HM : DC ~ 50 kHz(외부)
	변조도	0% ~ 120.0%
	신호원	내부 / 외부
FM 변조	반송파	정현파, 구형파, 삼각파, 램프파
	변조 파형	정현파, 구형파, 삼각파, 상승 램프파, 하강 램프파
	변조 주파수	2 mHz ~ 20 kHz ; MFG-2220HM : 2 mHz ~ 50 kHz(내부) ; DC ~ 20 kHz ; MFG-2220HM : DC ~ 50 kHz(외부)
	최대 주파수 편이	DC ~ 최대 주파수 ; MFG-2220HM: DC ~ 0.5 * 최대 주파수
	신호원	내부 / 외부
PM 변조	반송파	정현파, 구형파, 삼각파, 램프파
	변조 파형	정현파, 구형파, 삼각파, 상승 램프파, 하강 램프파
	변조 주파수	2 mHz ~ 20 kHz ; MFG-2220HM : 2 mHz ~ 50 kHz(내부) ; DC ~ 20 kHz ; MFG-2220HM : DC ~ 50 kHz(외부)
	위상 편이 및 신호원	0° ~ 360.0° 내부 / 외부
SUM 변조	반송파	정현파, 구형파, 삼각파, 램프파 ; MFG-2220HM: 정현파, 구형파, 삼각파, 펄스파, 램프파, 잡음
	변조 파형	정현파, 구형파, 삼각파, 상승 램프파, 하강 램프파
	변조 주파수	2 mHz ~ 20 kHz ; MFG-2220HM : 2 mHz ~ 50 kHz(내부) ; DC ~ 20 kHz ; MFG-2220HM : DC ~ 50 kHz(외부)
	SUM 깊이	0% ~ 100.0%
	신호원	내부 / 외부
PWM 변조	반송파	구형파
	변조 파형	정현파, 구형파, 삼각파, 상승 램프파, 하강 램프파
	변조 주파수	2 mHz ~ 20 kHz ; MFG-2220HM : 2 mHz ~ 50 kHz(내부) ; DC ~ 20 kHz ; MFG-2220HM : DC ~ 50 kHz(외부)
	위상 편이	펄스 폭의 0% ~ 100.0%
	신호원	내부 / 외부
FSK 변조	반송파	정현파, 구형파, 삼각파, 램프파, 펄스파
	변조 파형	50% 듀티 사이클 구형파
	내부 주파수	2 mHz ~ 1 MHz
	주파수 범위	1 uHz ~ 최대 주파수
	신호원	내부 / 외부
스위프	파형	정현파, 구형파, 삼각파, 램프파
	스위프 타입	선형(Linear) 또는 대수(Logarithmic)
	스위프 방향	상향 스위프 또는 하향 스위프
	시작/정지 주파수	1 uHz ~ 최대 주파수
	스위프 시간	1 ms ~ 500 s

제품 사양 (버스트 및 일반 사양)
버스트	신호원	내부 / 외부
	트리거	싱글(Single), 외부, 내부
	마커	하강 에지에서의 마커 신호 (프로그램 가능)
	신호원	내부 / 외부
버스트 (상세)	파형	정현파, 구형파, 삼각파, 램프파
	주파수	최대 주파수 25 MHz (정현파, 구형파); 1 MHz (삼각파, 램프파)
	펄스 카운트	1 ~ 1,000,000 사이클 또는 Infinite
	시작/정지 위상	-360.0° ~ +360.0°
	내부 주파수	1 us ~ 500 s
	게이트 신호원 트리거 신호원	외부 트리거 싱글, 외부, 내부
트리거 지연	NCycle, Infinite	0 s ~ 100 s
외부 트리거 입력	타입	FSK, Burst, Sweep용
	입력 레벨	TTL 호환
	슬로프	상승 또는 하강 에지 (선택 가능)
	펄스 폭	>100 ns
	입력 임피던스	10 kΩ, DC 커플링
외부 변조 입력	타입	AM, FM, PM, SUM, PWM용
	전압 범위	±5 V 풀스케일
	입력 임피던스	10 kΩ
	주파수	DC ~ 20 kHz (MFG-2220HM : DC ~ 50 kHz)
	접지 절연	최대 42 Vpk (MFG-2220HM 제외)
트리거 출력	타입	ARB, Burst, Sweep용
	레벨	TTL 호환 (50Ω 부하 시)
	펄스 폭	>450 ns ; MFG-2220HM : >100 ns
	최대 레이트	1 MHz
	팬아웃 / 임피던스	>=4 TTL 로드 50Ω 표준
기준 주파수 입력 (REFERENCE INPUT, MFG-2220HM 전용)	입력 전압	0.5 Vpp ~ 5 Vpp
	출력 임피던스	1 kΩ, 언밸런스, AC 커플링
	입력 주파수	26.8436 MHz ± 500 Hz
	파형	정현파 또는 구형파 (50 ± 5% 듀티)
기준 주파수 출력 (REFERENCE OUTPUT, MFG-2220HM 전용)	출력 전압	3.3 Vpp 구형파
	출력 임피던스	50Ω, AC 커플링
	출력 주파수	26.8436 MHz
주파수 카운터	주파수 범위	5 Hz ~ 150 MHz
	정확도	타임베이스 정확도 ± 1 카운트
	타임베이스	±20 ppm (23 °C ± 5 °C)
	해상도	최대 해상도: 1 Hz에서 100 nHz, 100 MHz에서 0.1 Hz
	입력 임피던스	1 kΩ / 1 pF
	감도 (Sensitivity)	35 mVrms ~ 30 Vrms (5 Hz ~ 150 MHz)
	접지 절연	최대 42 Vpk (MFG-2220HM 제외)
듀얼 채널 함수 (CH1/CH2)	위상	-180 ~ 180°. 위상 동기화
	트랙	CH2 = CH1
	커플링	주파수 (비율 또는 차이); 진폭 및 DC 오프셋
	Dsolink	✓
기타 기능	저장/불러오기	10개 그룹 설정 메모리
	인터페이스	LAN (MFG-22XX 시리즈 전용), USB
	디스플레이	4.3인치 TFT LCD, 480 × 3 (RGB) × 272 해상도
일반 사양	전원 공급	AC 100 ~ 240V, 50 ~ 60 Hz
	전력 증폭기 전원	DIP 스위치, AC 100 ~ 120V / AC 220 ~ 240V, 50 ~ 60 Hz (MFG-2120MA, MFG-2260MFA, MFG-2260MRA 전용)
	소비 전력	30 W 또는 80 W (전력 증폭기 포함 시)
	동작 환경	사양을 만족하는 온도 범위 : 18 ~ 28 °C ; 동작 온도 : 0 ~ 40 °C ; 상대 습도: ≤ 80% (0 ~ 40 °C), ≤ 70% (35 ~ 40 °C) ; 설치 카테고리 : CAT II
	동작 고도	최고 2,000 미터
	오염 등급	IEC 61010 등급 2, 실내 사용
	보관 온도	-10 ~ 70 °C , 습도 : ≤ 70%
	크기 및 중량	266(너비) × 107(높이) × 293(깊이) mm ; 약 2.5 kg

사양은 함수 제너레이터의 전원을 켜고 +20°C~+30°C 환경에서 최소 30분 이상 예열된 상태에서 적용됩니다.
Note	(1). 총 10개의 파형을 저장할 수 있습니다. (모든 파형은 최대 16k 포인트로 구성 가능) (2). 0°C ~ 28°C 범위를 벗어나 동작하는 경우, 1°C당 출력 진폭 및 오프셋 사양의 1/10을 추가하십시오 (1년 사양 기준) (3). DC 오프셋은 영(0)으로 설정됨 (4). RF 제너레이터의 지터 사양: 20 ppm + 5 ns (5). 펄스 채널만 지원
사양은 사전 통지 없이 변경될 수 있습니다. MFG-2000GD2BH

제품 구성 및 액세서리 안내

기본 액세서리

빠른 시작 가이드 x 1, MFG 소프트웨어 및 사용 설명서가 포함된 CD-ROM x 1
GTL-101 : BNC-악어클립 테스트 리드 x 1 (MFG-2110/2120/2120MA/2130M/2160MF/2160MR)
GTL-101 : BNC-악어클립 테스트 리드 x 2 (MFG-2230M/2260M/2260MFA/2260MRA)
GTL-110 : BNC 케이블 x 2 (MFG-2220HM)

옵션 액세서리

GTL-246 : USB Type A to Type B 케이블

무료 다운로드

임의 파형 편집 소프트웨어 (Arbitrary Waveform Editing Software)

주문 정보
MFG-2110	10MHz 1CH ARB, 25MHzPulse 채널	견적요청
MFG-2120	20MHz 1CH ARB, 25MHzPulse 채널	견적요청
MFG-2120MA	20MHz 1CH ARB, 25MHPulse 채널, 전력증폭 채널, 변조 기능	견적요청
MFG-2130M	30MHz 1CH ARB, 25MHzPulse 채널, 변조기능	견적요청
MFG-2160MF	60MHz 1CH ARB, 25MHzPulse 채널, 160MHz RF 채널, 변조 기능	견적요청
MFG-2160MR	60MHz 1CH ARB, 25MHzPulse 채널, 320MHzRF 채널, 변조 기능	견적요청
MFG-2230M	30MHz 2CH ARB, 25MHzPulse 채널, 변조기능	견적요청
MFG-2260M	60MHz 2CH ARB, 25MHzPulse 채널, 변조기능	견적요청
MFG-2260MFA	60MHz 2CH ARB, 25MHzPulse 채널, 160MHzRF 채널, 전력 증폭 채널, 변조기능	견적요청
MFG-2260MRA MFG-2220HM	60MHz 2CH ARB, 25MHzPulse 채널, 320MHzRF 채널, 전력 증폭 채널, 변조기능 200MHz 2CH ARB, 25MHzPulse 채널, 변조기능	견적요청 견적요청
옵션 액세서리
GTL-246	USB 케이블, AB 타입	견적요청
상기 가격은 부가세 별도 가격입니다.

목록보기

주메뉴

A/S 신청 및 상담

제품기술문의

MFG-2000 시리즈

MFG-2000 시리즈

다채널 함수 발생기

MFG-2000 시리즈 채널 및 기본 성능 사양

추가 기능, 신호 발생기 및 전력 증폭기 특징

안전한 플로팅 회로 테스트를 위한 대지 접지 절연 구조 및 DC 바이어스 지원

MFG-2000 시리즈 AFG: 강력한 임의파형 편집 및 오실로스코프 연동 기능

다양한 산업 및 연구 분야에 최적화된 MFG-2000 시리즈 활용 분야

채널 및 기능 구성

주요 특징 (FEATURES)

기본 액세서리

옵션 액세서리

무료 다운로드

하단영역
