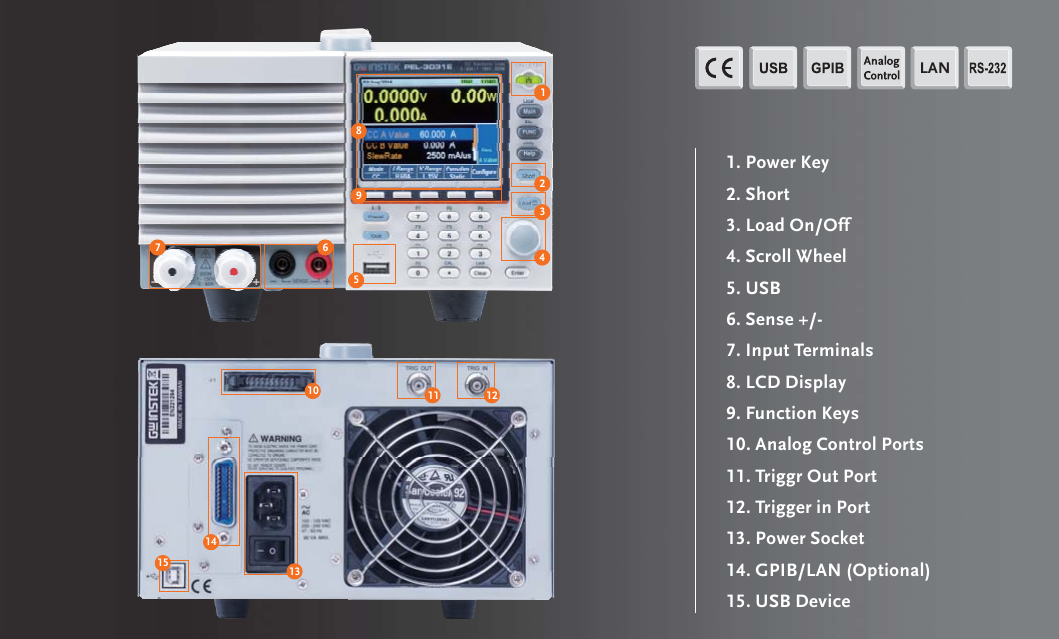

> > GWINSTEK PEL-3000E 시리즈
- 프로그래머블 벤치탑 DC 전자부하, PEL-3000E
- 입력 채널 : 1CH
- 입력 전압 : 1~150V/2.5V~500V
- 입력 전류 : 0~60A/0~15A
- 입력 전력 : 300W
- 인터페이스 : USB, GPIB(옵션), RS-232(공장옵션)
온라인 견적요청
GW Instek의 PEL-3000E 시리즈는 전자 부품, 2차전지 배터리, 어댑터 및 휴대용 충전기 시험에 최적화된 고속·정밀 단일 채널 프로그래머블 DC 전자부하(Programmable D.C. Electronic Load)입니다. 상위 기종인 PEL-3000 시리즈의 직관적인 사용자 인터페이스와 고화질 LCD 패널을 계승하여 60mA 미세 전류부터 최대 300W 전력까지 안정적인 부하 흡수 성능을 제공합니다.
저전압·대전류 시험용 PEL-3031E (150V / 60A / 300W)와 고전압 시험용 PEL-3032E (500V / 15A / 300W) 2가지 라인업으로 구성되어 있습니다. 기본 4종 모드 및 CV 복합 3종 모드를 포함한 총 7가지 부하 동작 모드, 케이블 인덕턴스에 의한 서지 및 돌입 전류를 방지하는 소프트 스타트(Soft Start), 최대 25μs 고속 시퀀스, 배터리 방전 자동화 및 OCP/OPP 자동 측정 기능을 완비하고 있습니다.
| 모델명 | 정격 전력 | 동작 전압 | 최대 전류 (최저 동작 전압) |
|---|---|---|---|
| PEL-3031E | 300 W | 0 V ~ 150 V | 60 A (1V @ 60A / 0.5V @ 30A) |
| PEL-3032E | 300 W | 0 V ~ 500 V | 15 A (2.5V @ 15A / 1.25V @ 7.5A) |
PEL-3000E 시리즈는 전원 공급 장치와 배터리의 복합 부하 특성을 정밀 분석할 수 있도록 특화된 시퀀스 생성 알고리즘과 하드웨어 보호 메커니즘을 기본 탑재하고 있습니다.
- 7가지 종합 부하 동작 모드: 기본 정전류(CC), 정전압(CV), 정저항(CR), 정전력(CP) 모드 및 전원 차단 방지용 CC+CV, CR+CV, CP+CV 3가지 복합 모드를 완벽 지원합니다.
- 돌입 전류 및 서지 방지 소프트 스타트(Soft Start): 전류 상승 시간(Rise Time)을 설정하여 배터리 충전기나 전원 장치 투입 시 발생하는 과도 전압 급락 및 비단조 증가(Non-monotonic Increase) 왜곡을 방지하고 소자의 서지 파괴를 예방합니다.
- 일반(Normal) 및 25μs 고속(Fast) 시퀀스 제어: 최대 1000스텝 시퀀스를 지원하며, 고속 시퀀스는 스텝당 최저 25μs의 초고속 분해능으로 전동 공구 기동 등 동적 과도 부하 파형을 장비 단독으로 시뮬레이션합니다.
- 배터리 방전 시험 자동화 (BATT Test Automation): 방전 종지 전압(Stop Volt), 방전 시간(최대 999시간 59분 59초), 누적 방전 용량(최대 9999.99Ah) 및 슬루 레이트 설정을 통해 과방전 위험 없는 배터리 수명 평가를 지원합니다.
- 단일 키 OCP / OPP 자동 시험: 전원 공급기의 과전류(OCP) 및 과전력(OPP) 보호 동작점을 고해상도로 자동 스캔하고 규격 부합 여부를 신속하게 판정합니다.
- 고속 슬루 레이트 Dynamic 모드: 최대 2.5A/μs의 전류 슬루 레이트를 지원하며, 타이머 설정에 따라 두 부하 상태를 주기적으로 스위칭하여 SMPS의 동적 과도 응답을 검증합니다.
- Von 전압 및 Von Latch 기능: 피시험기 전압이 지정 레벨에 도달할 때 부하 투입을 개시하거나 유지/해제하여 전원 장치의 순간 최대 전류 공급 성능을 평가합니다.
- 완벽한 6중 보호 회로 및 통신 인터페이스: OVP, OCP, OPP, OTP, RVP(역극성), UVP 보호를 지원하며, USB 기본 탑재와 함께 GPIB, LAN(옵션) 및 제조사 장착 RS-232 인터페이스, 아날로그 외부 제어 단자를 제공합니다.

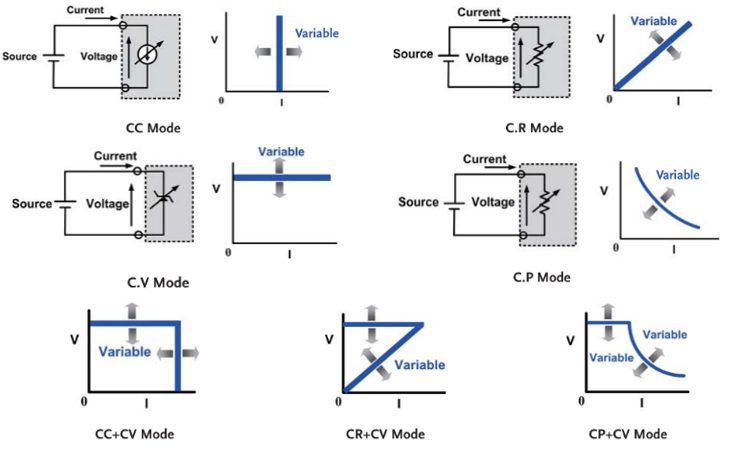

• 기본 모드: 전원 공급기의 로드 레귤레이션 시험용 CC, 전압원 전류 제한 평가용 CR 및 CV, 정전력 방전용 CP 모드를 제공합니다.
• +CV 복합 모드: CC, CR, CP 모드에서 +CV 기능을 활성화하면, 피시험기의 허용 한계를 초과하는 과전류가 유입될 때 전자부하가 자동으로 CV 모드로 전환되어 전원 공급 장치의 과부하 소손을 원천 차단합니다.

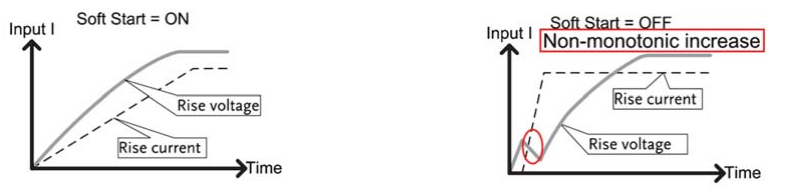

일반적인 DC 전자부하는 고속 전류 흡수 시 연결 케이블의 인덕턴스 성분으로 인해 입력단 전압이 순간 급락하여 비단조 증가(Non-monotonic Increase) 현상이 발생합니다. PEL-3000E의 소프트 스타트 기능은 전류 상승 시간을 프로그래밍하여 전압을 안정적인 단조 증가 형태로 유도하며, LED 등 민감한 전자기기에 유입되는 돌입 전류(Inrush Current)와 서지 전압 충격을 방지합니다.

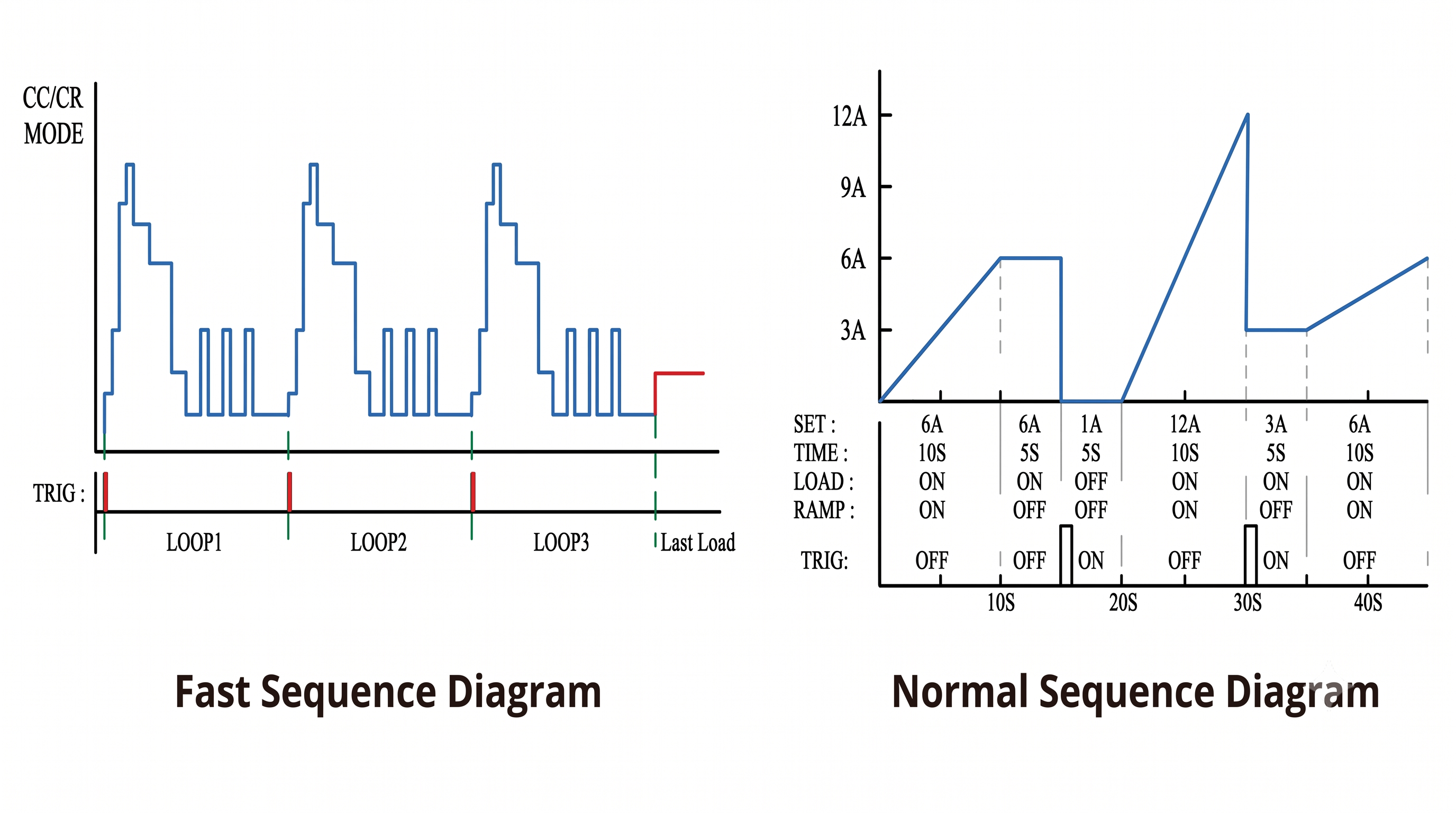

• 일반 시퀀스 (Normal Sequence): 스텝당 1ms~999시간 59분 59초 범위로 최대 1000스텝을 구성하며, 스텝별 모드(CC/CR/CV/CP) 가변 및 전류 변화율을 완만하게 제어하는 램프(Ramp) 기능을 지원합니다.
• 고속 시퀀스 (Fast Sequence): 스텝당 25μs의 초고속 분해능으로 최대 1000스텝을 연속 인가하여 오실로스코프로 실측한 전동 공구 기동 파형 등 실제 동적 부하 변화를 PC 없이 장비 단독으로 완벽히 시뮬레이션합니다.

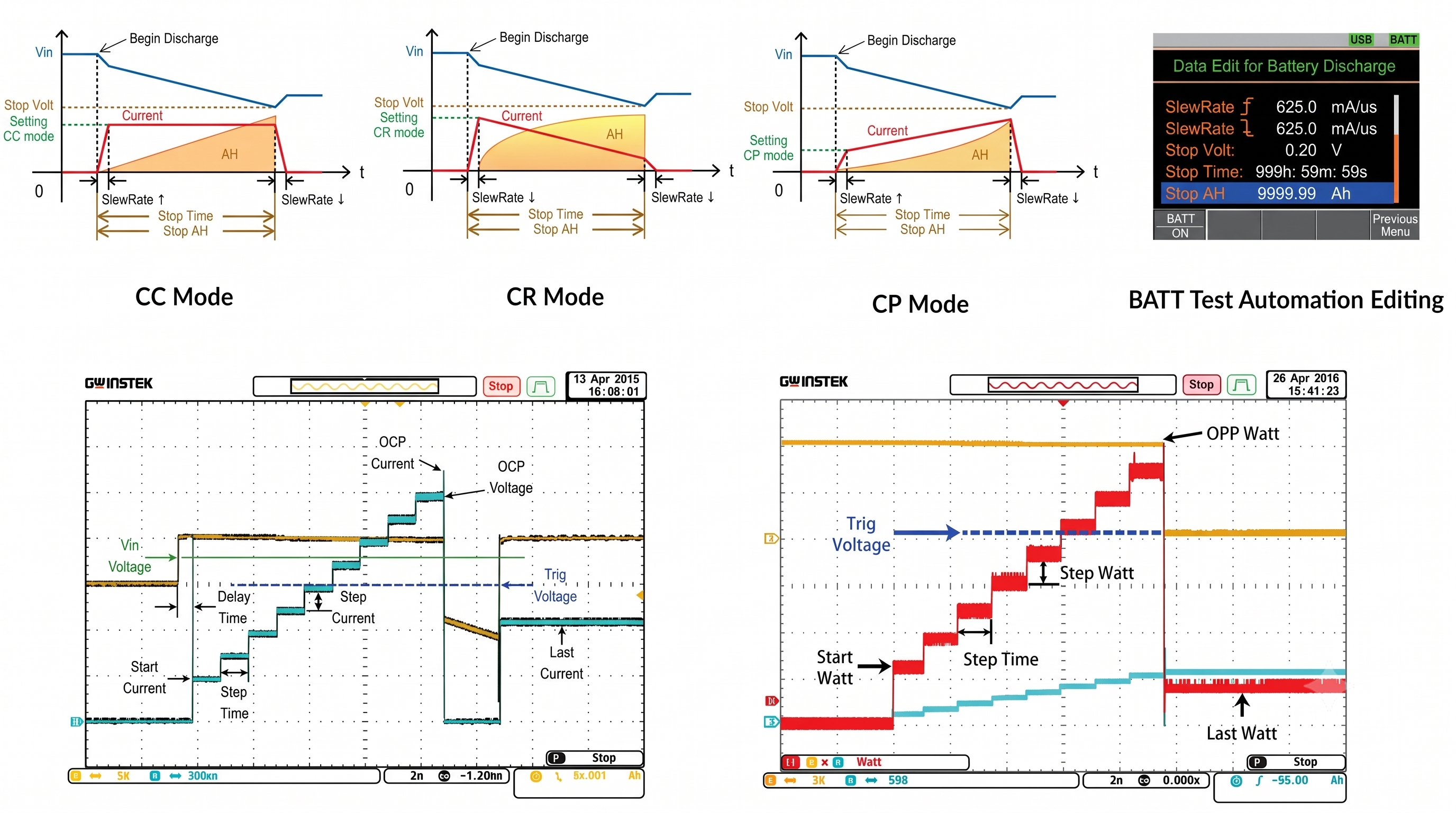

• 배터리 방전 자동화: 종지 전압(Stop Volt), 방전 시간(Stop Time), 차단 용량(Stop AH) 조건을 지정하고 방전 전류 슬루 레이트를 개별 설정하여 2차전지의 신뢰성 있는 방전 용량(Ah/Wh)을 산출합니다.
• OCP / OPP 자동화 시험: 시작 전류/전력부터 종료점까지 스텝 단위로 부하를 점진 증가시키며 전원 공급기의 보호 차단 동작 전압과 트립 전류/전력을 고해상도로 정밀 포착합니다.

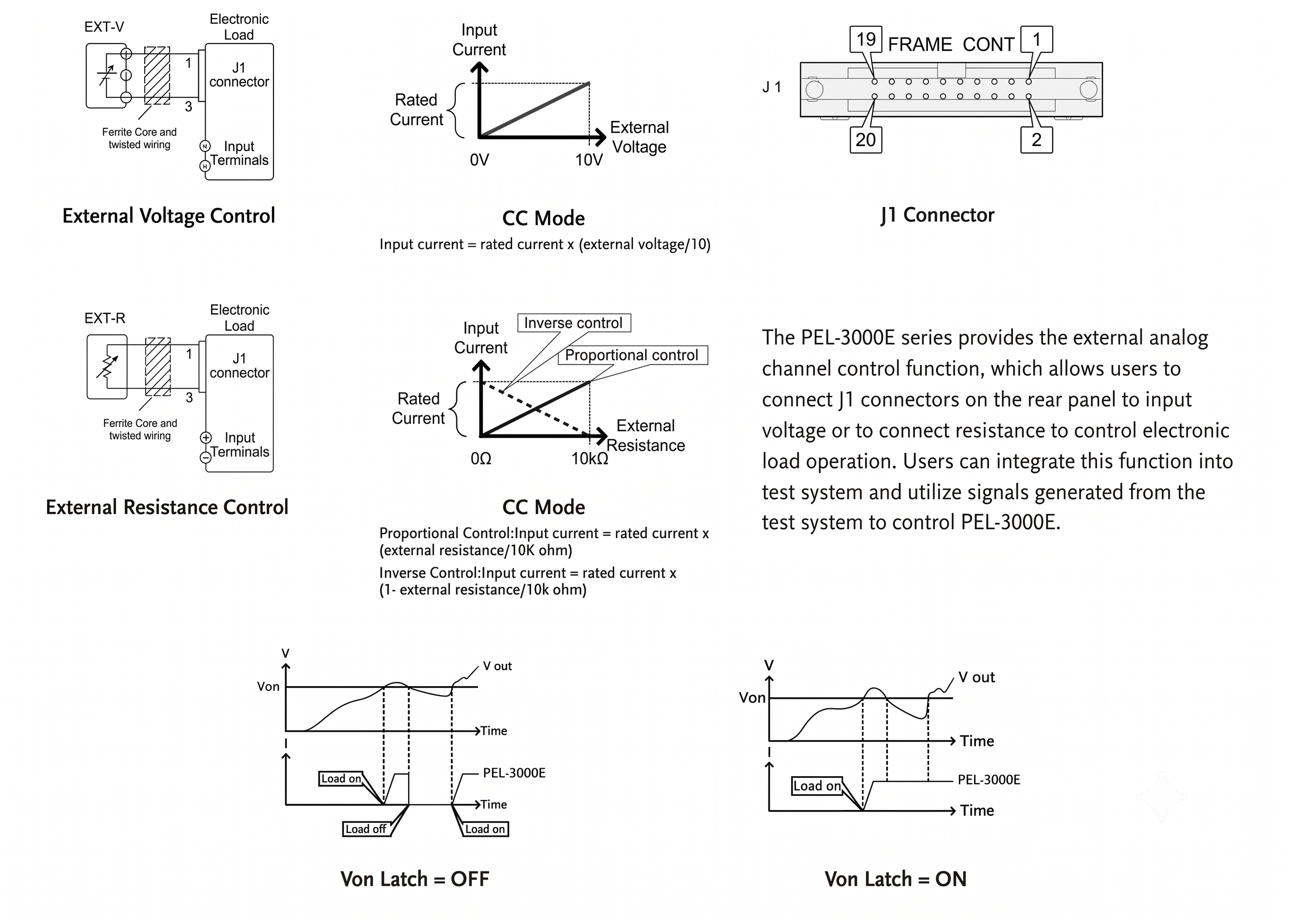

• 외부 아날로그 제어: 후면 커넥터를 통해 0~10V 외부 전압 또는 0~10kΩ 가변 저항(비례/역비례 제어)을 인가하여 부하 전류를 외부 자동화 계측 시스템과 실시간 연동 제어할 수 있습니다.
• Von 전압 및 Von Latch: 피시험기 전압이 설정된 Von 값 이상일 때만 부하 투입을 개시하며, Von Latch 모드를 통해 전압 강하 시에도 부하 연결을 지속 유지함으로써 전원 장치의 순간 최대 전류 공급 능력을 검증합니다.
| PEL-3000E 시리즈 제품 사양 (SPECIFICATIONS) | |||
|---|---|---|---|
| 구분 / 모델 | PEL-3031E | PEL-3032E | |
| 1. 정적 모드 (STATIC MODE) | |||
| 기본 입력 정격 (Rating) | 전력 (Power) | 300 W | 300 W |
| 동작 전압 (Voltage) | 0 ~ 150 V | 0 ~ 500 V | |
| 동작 전류 (Current) | Low: 0 ~ 6 A / High: 0 ~ 60 A | Low: 0 ~ 1.5 A / High: 0 ~ 15 A | |
| 최저 동작 전압 (Min. Operating V) | 1V @ 60A, 0.5V @ 30A | 2.5V @ 15A, 1.25V @ 7.5A | |
| • 정전류 모드 (Constant Current Mode) | |||
| 정전류(CC) 모드 | 설정 범위 (Range) | Low: 0 ~ 6.12 A High: 0 ~ 61.2 A |
Low: 0 ~ 1.53 A High: 0 ~ 15.3 A |
| 분해능 (Resolution) | Low: 0.2 mA High: 2 mA |
Low: 0.05 mA High: 0.5 mA |
|
| 정확도 (Accuracy) | Low: ±(설정값의 0.1% + FS의 0.1%) + Vin/500kΩ High: ±(설정값의 0.1% + FS의 0.2%) + Vin/500kΩ |
Low: ±(설정값의 0.1% + FS의 0.1%) + Vin/500kΩ High: ±(설정값의 0.1% + FS의 0.2%) + Vin/500kΩ |
|
| • 정저항 모드 (Constant Resistance Mode) | |||
| 정저항(CR) 모드 | 설정 범위 (Range) | Low: 0.01666Ω ~ 500Ω (300W/15V) High: 0.1666Ω ~ 5kΩ (300W/150V) |
Low: 0.16666Ω ~ 5kΩ (300W/50V) High: 1.6666Ω ~ 50kΩ (300W/500V) |
| 분해능 (Resolution) | 30000 단계 (Low: 0.002S / High: 0.0002S) |
30000 단계 (Low: 0.0002S / High: 0.00002S) |
|
| 정확도 (Accuracy) | ±(설정값의 0.3% + 0.6S) + 0.002mS | ±(설정값의 0.3% + 0.06S) + 0.002mS | |
| • 정전압 모드 (Constant Voltage Mode) | |||
| 정전압(CV) 모드 | 설정 범위 (Range) | Low: 0 ~ 15.3 V (1~15V) High: 0 ~ 153 V (1~150V) |
Low: 0 ~ 51 V (2.5~50V) High: 0 ~ 510 V (2.5~500V) |
| 분해능 (Resolution) | Low: 0.5 mV High: 5 mV |
Low: 1 mV High: 10 mV |
|
| 정확도 (Accuracy) | ±(설정값의 0.1% + FS의 0.1%) | ±(설정값의 0.1% + FS의 0.1%) | |
| • 정전력 모드 (Constant Power Mode) | |||
| 정전력(CP) 모드 | 설정 범위 (Range) | Low: 0 ~ 30.6 W (6A) High: 0 ~ 306 W (60A) |
Low: 0 ~ 30.6 W (1.5A) High: 0 ~ 306 W (15A) |
| 분해능 (Resolution) | Low: 1 mW High: 10 mW |
Low: 1 mW High: 10 mW |
|
| 정확도 (Accuracy) | ±(설정값의 0.6% + FS의 1.4%) + Vin²/500kΩ | ±(설정값의 0.6% + FS의 1.4%) + Vin²/500kΩ | |
| 2. 동적 모드 (DYNAMIC MODE) | |||
| 시간 설정 (T1 & T2) | 범위 및 분해능 | 0.05 ms ~ 30 ms (분해능: 1 μs) / 30 ms ~ 30 s (분해능: 1 ms) | |
| 시간 정확도 | 1 μs / 1 ms ± 200 ppm | ||
| 슬루율 (Slew Rate) | CC 모드 슬루율 범위 | Low: 0.001 ~ 0.25 A/μs High: 0.01 ~ 2.5 A/μs |
Low: 0.25 ~ 62.5 mA/μs High: 2.5 ~ 625 mA/μs |
| 슬루율 정확도 | ±(10% + 15 μs) | ||
| 동적 전류 정확도 | Dynamic CC Accuracy | ±0.8% FS | ±0.8% FS |
| 동적 저항 정확도 | Dynamic CR Accuracy | ±(설정값의 1% + 0.6S) + 0.002mS | ±(설정값의 1% + 0.06S) + 0.002mS |
| 3. 계측 및 측정 기능 (MEASUREMENT) | |||
| 전압 리드백 (Voltage Readback) | 범위 및 분해능 | 0 ~ 15 V (분해능: 0.5 mV) 0 ~ 150 V (분해능: 5 mV) |
0 ~ 50 V (분해능: 2 mV) 0 ~ 500 V (분해능: 20 mV) |
| 정확도 (Accuracy) | ±(읽기값의 0.1% + FS의 0.1%) | ±(읽기값의 0.1% + FS의 0.1%) | |
| 전류 리드백 (Current Readback) | 범위 및 분해능 | 0 ~ 6 A (분해능: 0.2 mA) 0 ~ 60 A (분해능: 2 mA) |
0 ~ 1.5 A (분해능: 0.05 mA) 0 ~ 15 A (분해능: 0.5 mA) |
| 정확도 (Accuracy) | Low: ±(읽기값의 0.1% + FS의 0.1%) High: ±(읽기값의 0.1% + FS의 0.2%) |
Low: ±(읽기값의 0.1% + FS의 0.1%) High: ±(읽기값의 0.1% + FS의 0.2%) |
|
| 전력 리드백 (Power Readback) | 측정 범위 (High & Low) | 0 ~ 30 W / 0 ~ 300 W | 0 ~ 30 W / 0 ~ 300 W |
| 4. 특수 기능 및 일반 사양 (FUNCTIONS & GENERAL) | |||
| 시퀀스 기능 (Sequence) | 일반 시퀀스 (Normal) | 최대 1000 단계 / 스텝 시간: 1 ms ~ 999시간 59분 59초 | |
| 고속 시퀀스 (Fast) | 최대 1000 단계 / 스텝 시간: 25 μs ~ 600 ms | ||
| 배터리 방전 시험 (BATT Test) | 자동 시험 설정 범위 | 최대 시험 시간: 999시간 59분 59초 / 최대 용량: 9999.99 Ah | |
| 보호 기능 (Protection) | 보호 항목 | OCP, OPP, UVP, OVP, OTP, RVP | |
| 제어 및 입출력 단자 | 아날로그 및 트리거 단자 | 외부 아날로그 제어 단자, 전류 모니터 출력, 트리거 입출력 단자 (BNC) | |
| 통신 인터페이스 | 지원 인터페이스 | USB (기본 탑재) / GPIB & LAN (옵션) / RS-232 (출하 시 장착 옵션) | |
| 입력 전원 사양 | 전압 및 주파수 | AC 100 ~ 120 V / 200 ~ 240 V, 47 ~ 63 Hz | |
| 외형 치수 및 중량 | 치수 및 무게 | 213.8 (W) × 124.0 (H) × 400.5 (D) mm / 약 7.5 kg | |
• 본 사양은 제품의 성능 개선을 위해 사전 통지 없이 변경될 수 있습니다.
기본 액세서리
- 퀵 스타트 가이드
- CD ROM (사용 설명서, 프로그래밍 설명서 수록) × 1
- 전원 코드
- 전면 단자용 와셔-스프링 와셔 (M6) × 2
- GTL-105A : 원격 감지(Remote Sense) 케이블 (적색 × 1, 흑색 × 1)
옵션 액세서리
- GTL-248 : GPIB 케이블, 2.0m
- GTL-246 : USB 케이블, A타입 - B타입
- PEL-010 : 방진 필터 (Dust Filter)
- PEL-004 : GPIB 옵션
- PEL-018 : LAN 카드
- GRA-414-E : 랙 마운트 키트 (EIA 규격)
|
