GWINSTEK 다채널 스위칭 DC 전원공급기 PSW-Multi 시리즈

듀얼 채널 모델 최대 출력 720W
트리플 채널 모델은 최대 출력 1080W
모듈 간 채널 간 출력 지연 시간은 0.1ms 미만
저전압 선택 가능 범위 30V/40V/80V/160V
고전압 선택 가능 범위 250V/800V
웹 서버: SCPI 명령 실행; 서버를 통한 제어; 데이터 기록; 순서 편집
충전 우선 모드
조절 가능한 Slew rate
표준 통신 인터페이스: LAN, USB, 외부 아날로그 원격 제어 단자
옵션 통신 인터페이스: GPIB-USB 어댑터, RS232-USB 케이블
LabVIEW 드라이버 지원

온라인 견적요청

제품설명
제품사양

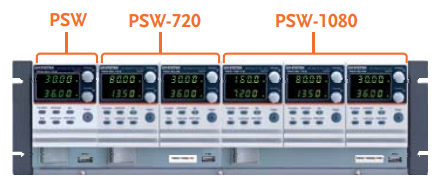

액세서리
주문정보
다운로드

제품 소개

PSW-Multi 시리즈 프로그래머블 스위칭 직류 전원 공급 장치 (DC Power Supply)

PSW-Multi 시리즈는 720W(듀얼 채널) 및 1080W(트리플 채널) 정격 출력을 지원하는 고성능 멀티 채널 스위칭 직류 전원 공급 장치입니다. 저전압 제품군(30V/40V/80V/160V)부터 고전압 제품군(250V/800V)까지 정밀 테스트 요건에 일치하는 폭넓은 전력 라인업을 제공하며, 채널 간 출력 대기 시간이 0.1ms 미만으로 극도로 제한되어 압도적으로 우수한 채널 동기화 다채널 계측 제어가 가능합니다.

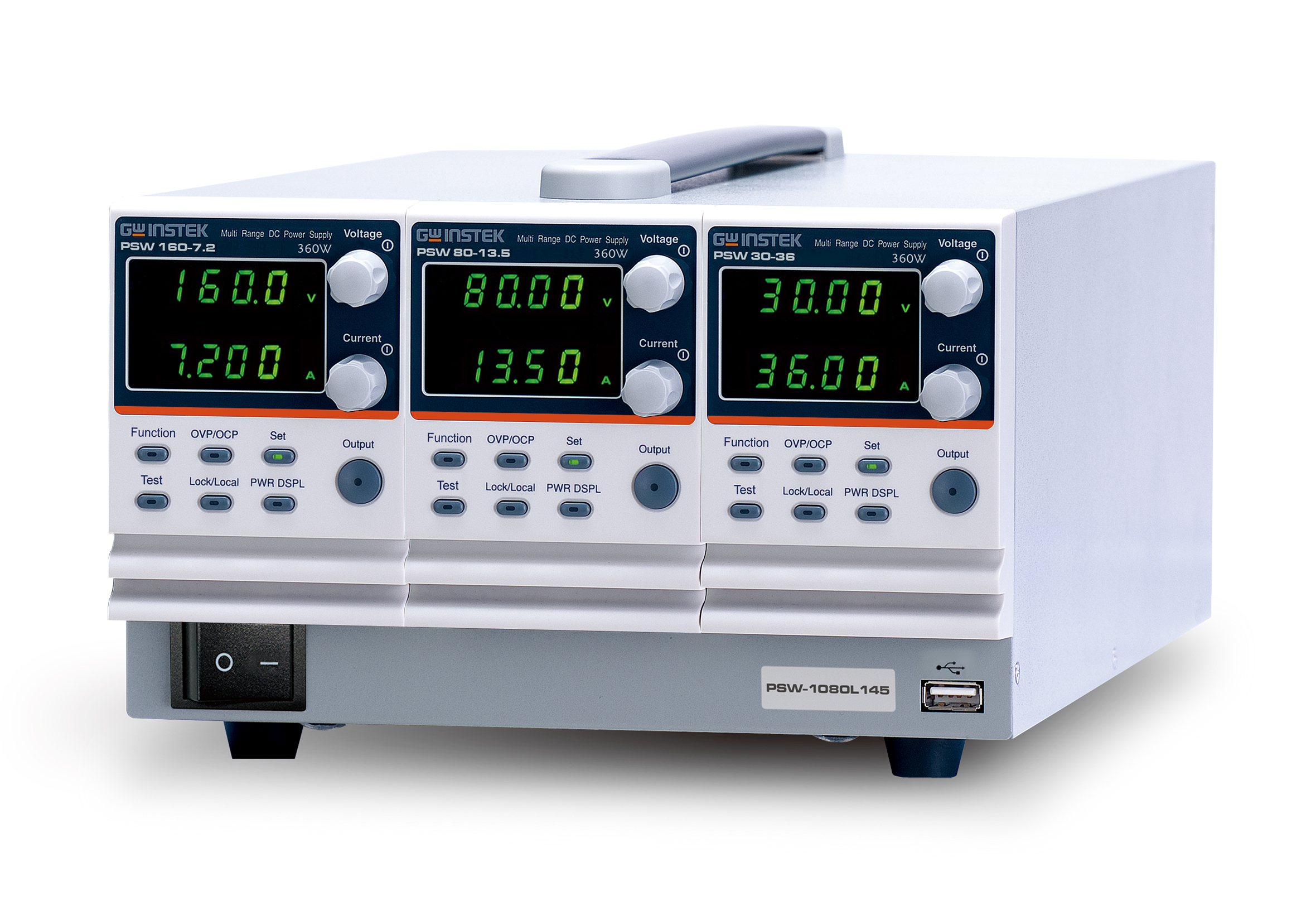

GW INSTEK PSW-1080L 시리즈 전면

주요 특징 (FEATURES)

■ 고성능 멀티 채널 구성: 듀얼 채널 모델(720W) 및 트리플 채널 모델(1080W) 제공. 각 채널은 완벽하게 독립적이면서도 동일 사양 전압 모듈 배치로 대기 시간 0.1ms 미만의 정밀 동기 출력을 개시합니다.
■ 광범위한 라인업 커버리지: 하위 저전압/대전류 평가부터 최고 800V 영역에 이르는 고전압/소전류 하드웨어 검증에 유연하게 직관 대응합니다.
■ 고급 내장 웹 서버 지원: 브라우저 세팅을 연동해 외부 프로그램 설치 없이 편리하게 SCPI 원격 제어 명령 실행, 데이터 로깅 및 파형 시퀀스 에디팅을 클리어 수행합니다.
■ CC/CV 우선 모드 프리셋: 초기 전원 출력 활성화 시 발생하는 악성 서지 및 돌입 전류(Inrush Current)를 완벽히 억제하여 LED나 2차 전지 배터리 시료 보호에 기여합니다.
■ 가변 전압/전류 슬루 레이트: 상승 및 하강 속도(Slew Rate)를 정밀 제어하여 급격한 전류 변동 충격으로부터 DUT 소자를 원천 차단합니다.

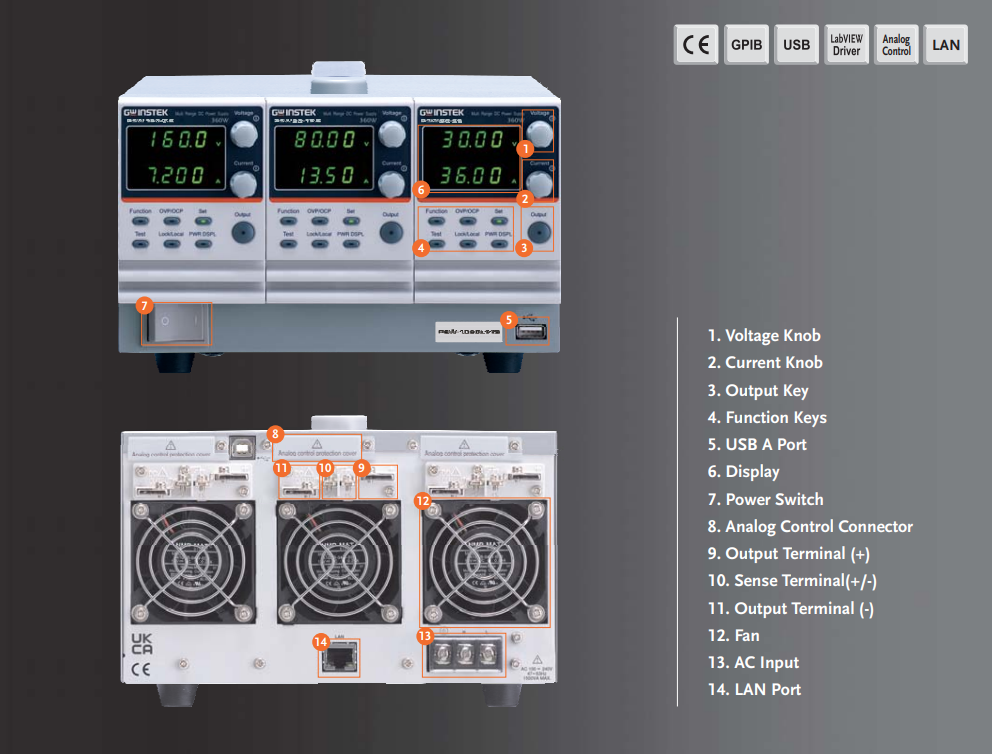

PSW-Multi Series 패널 입력 • 출력 포트 정보

전면 인터페이스 (Front Panel)

1. 전압 노브 (Voltage Knob)
2. 전류 노브 (Current Knob)
3. 출력 키 (Output Key)
4. 기능 키 (Function Keys)
5. USB A 포트 (USB A Port)
6. 디스플레이 (Display)
7. 전원 스위치 (Power Switch)

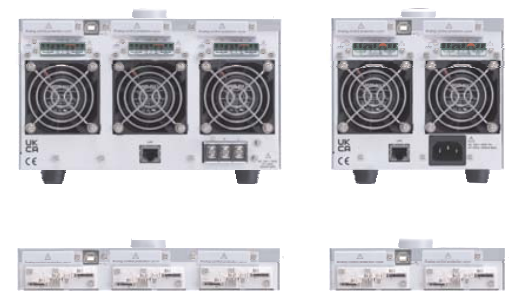

후면 인터페이스 (Rear Panel)

8. 아날로그 제어 커넥터 (Analog Control Connector)
9. 출력 단자 (+) [Output Terminal (+)]
10. 센스 단자 (+/-) [Sense Terminal (+/-)]
11. 출력 단자 (-) [Output Terminal (-)]
12. 팬 (Fan)
13. AC 입력 (AC Input)
14. LAN 포트 (LAN Port)

■ PSW 멀티레인지 3채널 모델 라인업 (1080W)

모델명	채널 구성 및 출력 사양 (CH1 / CH2 / CH3)	총 출력
PSW-1080L111	30V / 36A × 3채널	1080W
PSW-1080L222	40V / 27A × 3채널	1080W
PSW-1080L444	80V / 13.5A × 3채널	1080W
PSW-1080L555	160V / 7.2A × 3채널	1080W
PSW-1080H666	250V / 4.5A × 3채널	1080W
PSW-1080H888	800V / 1.44A × 3채널	1080W

■ PSW 2채널 모델 라인업 (720W)

모델명	채널 구성 및 출력 사양 (CH1 / CH2)	총 출력
PSW-720L11	30V / 36A × 2채널	720W
PSW-720L22	40V / 27A × 2채널	720W
PSW-720L44	80V / 13.5A × 2채널	720W
PSW-720L55	160V / 7.2A × 2채널	720W
PSW-720H66	250V / 4.5A × 2채널	720W
PSW-720H88	800V / 1.44A × 2채널	720W

상세 기능 및 특장점

■ 멀티 레인지 작동 (MULTI-RANGE OPERATION)

총 출력(전류 x 전압 출력)이 정격 출력 전력보다 낮게 설정된 경우, 본 장치는 일반적인 정전류(CC) 및 정전압(CV) 전원 공급 장치로 작동합니다. 그러나 총 출력 전력이 정격 출력 전력을 초과하도록 설정되면, 유효 출력은 장치의 실제 작동 영역 크기로 제한됩니다.

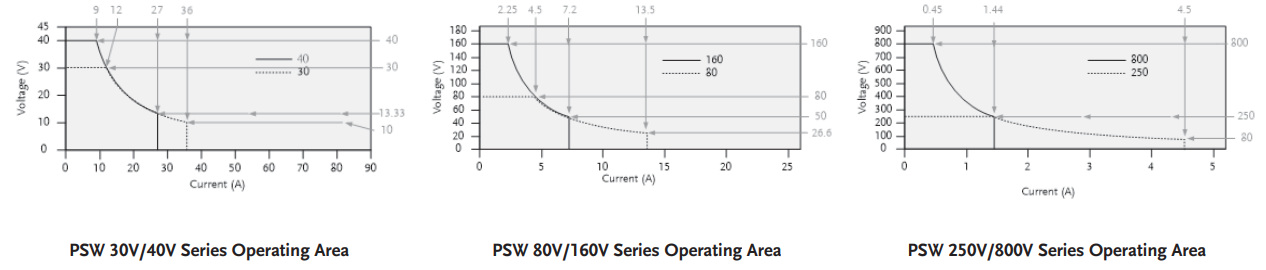

PSW 30V/40V 시리즈 작동 영역 (Operating Area)
PSW 80V/160V 시리즈 작동 영역 (Operating Area)
PSW 250V/800V 시리즈 작동 영역 (Operating Area)

■ 멀티 채널 동기 출력 제어 (Multi-Channel Synchronization)

듀얼 채널 또는 트리플 채널 구성 시, 동일한 전압 모듈에 대한 채널 간 출력 대기 시간은 0.1ms 미만입니다. 단일 채널 전원 공급 장치를 사용하여 여러 전압 출력을 병렬로 테스트하는 경우, 지연 시간과 슬루 레이트 설정이 달라져 전압 출력 지연 시간이 길어지고 제어가 불가능해집니다.

PSW-Multi 시리즈에는 내장 동기 출력 제어 기능(F130)이 있어 다양하고 복잡한 테스트 애플리케이션을 충족할 수 있습니다. (예: 멀티 채널 디지털 기기 테스트, 전자 회로 검증, 배터리 충방전 테스트 등)

그림 1: 단일 채널 전원 공급 장치 3대를 백플레인을 통해 병렬 연결하여 동기화 출력을 사용할 경우, 각 장치는 약 5~10ms의 전압 출력 지연이 발생합니다.

그림 2: PSW-Multi 시리즈의 트리플 채널 동기화 출력 모드 파형은 각 채널(동일한 전압 모델 부품)에 대해 0.1ms 미만의 전압 출력 지연 시간을 보여줍니다.

■ 고급 웹 서버 기능 (Advanced Web Server)

PSW-Multi 시리즈의 독창적인 기능인 고급 웹 서버는 브라우저를 통해 SCPI 명령을 직접 실행하고 전원 공급 장치를 원격 제어할 수 있습니다. 표준 웹 서버의 경우 가장 빠른 데이터 로그 시간 간격은 1초입니다.

PSW-Multi 시리즈는 유료 버전(옵션 라이선스 키로 활성화)도 제공하며, 이 경우 가장 빠른 데이터 로그 간격은 0.1초이고 데이터가 USB 드라이브에 직접 저장됩니다. 사용자는 웹 브라우저 상에서 매우 간편하게 출력 시퀀스를 제어하고 편집할 수 있습니다.

그림 1: 브라우저에서 PSW-Multi 시리즈 전원 공급 장치를 직접 제어합니다.

그림 2: 브라우저에서 데이터 로그를 수행할 수 있습니다. (표준 1초 간격 / 옵션 활성화 시 0.1초 간격)

그림 3: 브라우저에서 시퀀스를 편집할 수 있습니다.

그림 4: 위의 고급 웹 서버 기능은 PSW-Multi의 신기능입니다. 현재 기존 PSW 시리즈(싱글 채널 제품)에는 이 고급 웹 서버를 업데이트할 계획이 없습니다.(표준 1초 간격 / 옵션 활성화 시 0.1초 간격)

■ CC/CV 우선순위 선택 기능 (CC/CV Priority Mode)

기존의 전원 공급 장치는 출력이 켜질 때 주로 CV(정전압) 모드로 작동하여, 초기 단계에서 커패시터나 LED 부하에 과도한 돌입 전류(Inrush Current)를 유발하고 DUT에 치명적인 손상을 줄 수 있습니다.

PSW-Multi 시리즈의 CC 우선 선택 기능을 활용하면 출력이 켜지는 단계에서 임계 전압에서 발생하는 전류 스파이크를 효과적으로 제한할 수 있으므로, 돌입 전류 손상으로부터 시험 대상체(DUT)를 안전하게 보호할 수 있습니다.

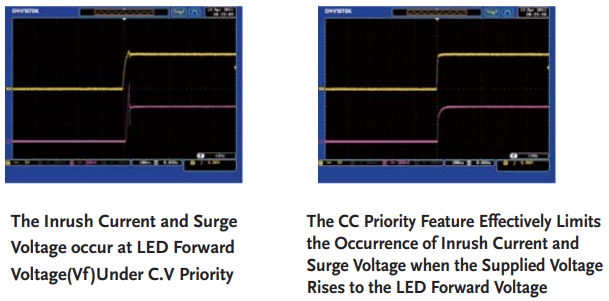

그림 1: CV 우선 모드 하에서는 LED 순방향 전압(Vf)에서 돌입 전류 및 서지 전압이 발생합니다.

그림 2: CC 우선 모드 기능은 공급 전압이 LED 순방향 전압까지 상승할 때 발생하는 돌입 전류 및 서지 전압의 발생을 효과적으로 제한합니다.

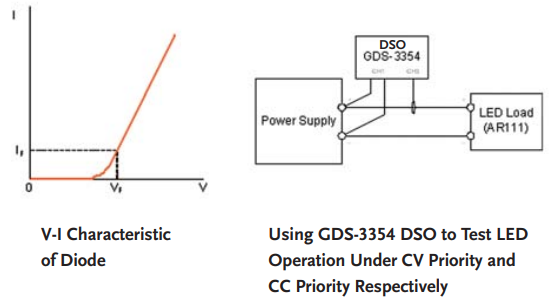

그림 3: 다이오드의 V-I 특성

그림 4: GDS-3354 DSO를 이용한 LED 테스트: CV 우선 모드 및 CC 우선 모드에서의 동작

■ 조정 가능한 슬루 레이트 (ADJUSTABLE SLEW RATE)

PSW-Multi 시리즈는 전류와 전압 모두의 레벨 전환에 대해 조정 가능한 슬루 레이트를 갖추고 있습니다. 이를 통해 전원 공급 장치에서 유도되는 전압 및 전류의 특정 상승 시간과 하강 시간을 설정할 수 있어, 전압/전류 레벨이 전환되는 동안 DUT 성능을 검증할 수 있습니다.

이 기능은 또한 전원 출력이 켜질 때 전압 전환 속도를 늦추어 돌입 전류 손상으로부터 DUT를 보호하는 이점을 제공합니다. 이는 커패시터와 같이 대전류를 소모하는 장치의 테스트에 특히 유용합니다.

그림 1: PSW 모듈의 조정 가능한 상승 시간 조정 특성 파형

그림 2: PSW 고전압 모듈의 조정 가능한 상승 시간 조정 특성 파형

■ 블리더 제어 (BLEEDER CONTROL)

PSW-Multi 시리즈는 출력 단자와 병렬로 블리더 저항을 채택하고 있습니다. 블리더 저항은 전원이 꺼지고 부하가 분리될 때 전원 공급 장치 필터 커패시터의 전력을 소모(방전)시키도록 설계되었습니다.

블리더 저항이 없으면 필터 커패시터의 충전 전하가 출력 단자에 한동안 남아있어 잠재적으로 위험할 수 있습니다. 또한, 블리더 저항은 최소 전압 부하 역할을 하므로 전원 공급 장치의 전압 조정을 보다 부드럽게 만들어 줍니다. 블리더 저항은 구성 설정을 사용하여 켜거나 끌 수 있습니다.

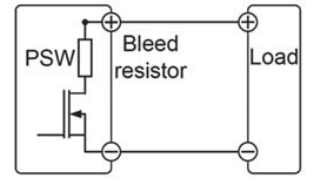

PSW-Multi 시리즈 내장 블리더 저항기 (Bleed Resistor)

■ 외부 아날로그 원격 제어 및 인터페이스 (Analog Control & Interfaces)

외부 아날로그 제어 (EXTERNAL ANALOG CONTROL): 후면 패널에 수많은 원격 제어 및 모니터링 기능을 수행할 수 있는 OMRON XG4 IDC 플러그 표준 준수 26핀 아날로그 제어 커넥터가 있습니다. 외부 전압이나 저항을 사용하여 출력 전압 및 전류를 제어하고, 외부 스위치로 메인 전원 차단 및 출력 On/Off 제어와 디지털 멀티미터를 활용한 모니터링이 가능합니다.

풍부한 통신 인터페이스 및 확장성: 전면 패널의 USB 호스트 포트로 테스트 스크립트 데이터에 액세스하고, 후면의 USB 디바이스 포트 및 DHCP 표준 LAN 인터페이스를 통해 PC 제어 및 원격 I & V 데이터 로깅을 완벽하게 지원합니다. 또한 후면 출력을 전면으로 확장시켜 주는 전면 확장 터미널 박스(GET-001/GET-002/GET-005)를 옵션으로 제공합니다.

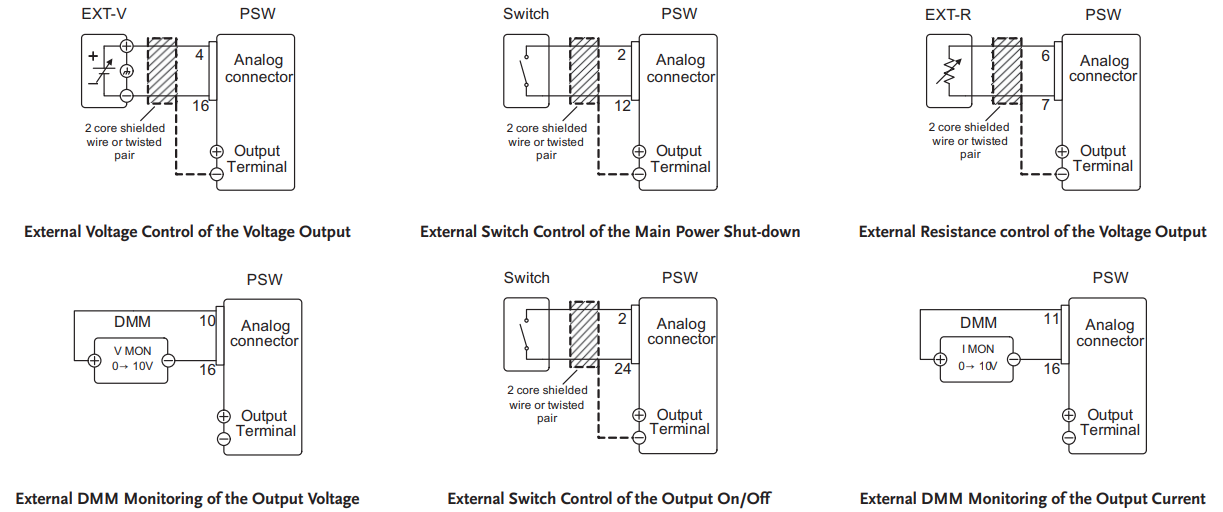

PSW-Multi 시리즈 후면 패널의 아날로그 제어 커넥터를 활용한 다양한 원격 제어/모니터링 구성도

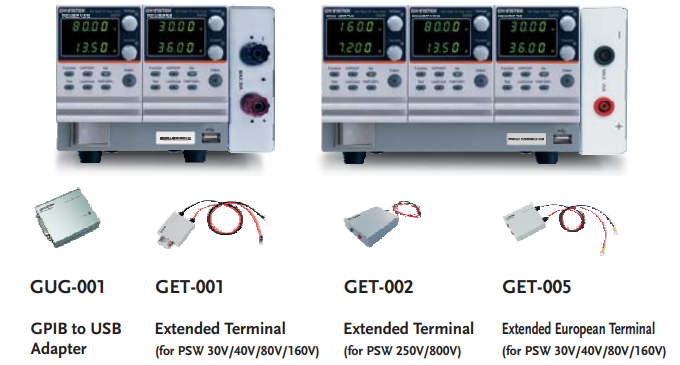

■ 다양한 인터페이스 지원 및 확장 터미널 박스 (VARIOUS INTERFACES SUPPORT & EXTENDED TERMINAL BOX)

PSW-Multi 시리즈는 전면 패널에 USB 호스트 포트를 제공하여 테스트 스크립트 프로그램과 같은 저장된 데이터에 쉽게 액세스할 수 있습니다. 후면 패널에는 PC 컨트롤러를 통해 전원 출력을 원격 제어하거나 I & V 데이터를 로깅할 수 있는 USB 디바이스 포트가 제공됩니다. DHCP 표준을 충족하는 LAN 인터페이스는 시스템 통신 및 ATE 애플리케이션을 위해 PSW-Multi 시리즈의 표준 기능으로 제공됩니다.

후면 패널의 전원 출력을 전면으로 확장할 수 있는 확장 터미널 박스(파트 번호: GET-001/GET-002/GET-005)가 옵션 액세서리로 제공됩니다. 이 확장 터미널은 R&D 또는 QC 엔지니어가 PSW-Multi 시리즈 후면의 출력 단자에 자주 손을 뻗지 않고도 편리하게 작업을 수행할 수 있도록 도와줍니다.

GET-001: 확장 터미널 박스 (PSW 30V/40V/80V/160V용)
GET-002: 확장 터미널 박스 (PSW 250V/800V용)
GET-005: 유럽형 확장 터미널 박스 (PSW 30V/40V/80V/160V용)
