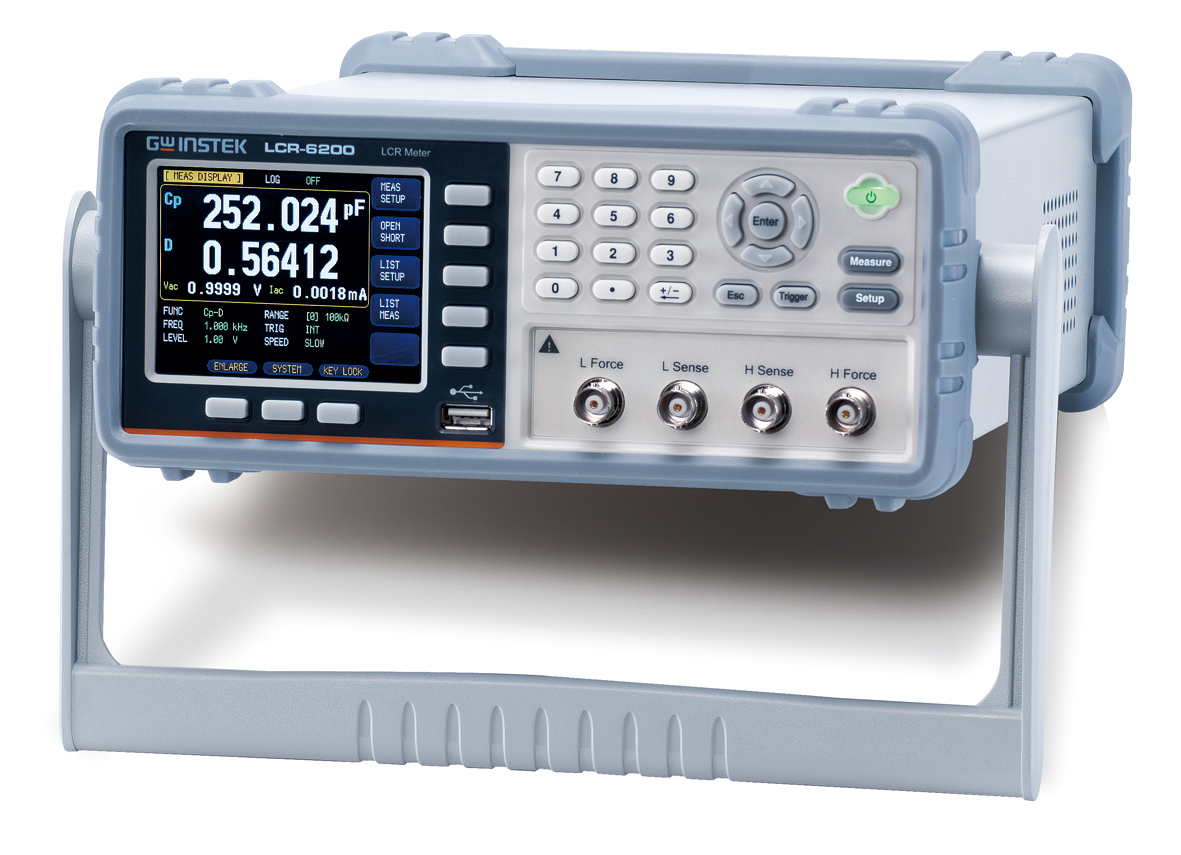

LCR-6000 시리즈 고정밀 콤팩트 LCR 미터 (Precision LCR Meter)

GW Instek이 새롭게 선보이는 LCR-6000 시리즈는 10Hz부터 최대 300kHz까지의 테스트 주파수 대역과 0.05%의 탁월한 기본 측정 정확도를 결합한 차세대 초정밀 고성능 LCR 미터입니다. 공간 효율성을 극대화한 컴팩트 벤치탑 및 시스템 랙 2U(1/2 랙) 디자인을 실현하여 연구개발(R&D), 고속 대량 생산 라인 검사, 입고 부품 품질 관리(IQC) 등 수동 소자의 모든 테스트 단계에서 최적의 계측 신뢰성을 보장합니다.

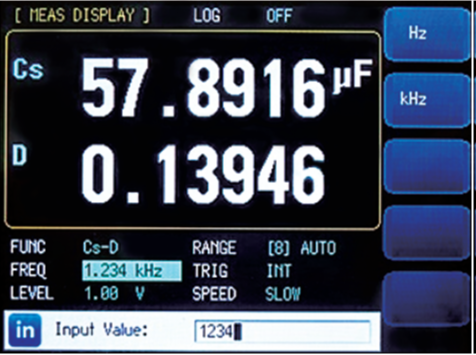

LCR-6000 시리즈는 지정된 주파수 범위 내에서 소수점 아래 단위까지 정밀하게 숫자를 조작할 수 있는 연속 가변 주파수 미세 조정 기능을 지원합니다. 이를 통해 고정형 불연속 주파수 계측기에서는 확인하기 힘들었던 수동 하드웨어 소자의 실제 특성 요구 주파수 포인트를 부드럽고 정확하게 스크리닝 분석할 수 있습니다.

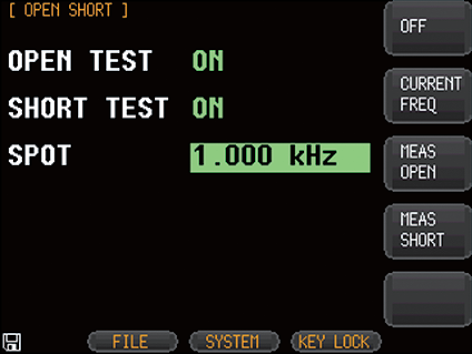

또한 피측정 픽스처 컴펜세이션(OPEN/SHORT 영점 보정) 기능 작동 시, '전체 주파수 범위 영점(Full Frequency Range Zero)' 모드와 '특정 스팟 영점(Spot Zero)' 모드를 작업 환경에 맞게 원터치 선택하여 캘리브레이션을 통제할 수 있습니다. 전체 주파수 영점 보정을 1회 실행 완료한 이후에는, 메인 전원을 끄거나 테스트 지그 장치를 교체할 필요 없이 제공 대역 내에서 자유롭게 테스트 주파수 수치값만 변경하면 즉각 소자 계측 단계로 진입하므로, 주파수 변경 시마다 매번 영점을 다시 수행해야 하던 불필요한 공정 공수 시간을 혁신적으로 세이브해 줍니다.

서로 다른 화학적 물리적 재료 특성을 지닌 이종 수동 소자의 엄격한 사양 검증 요건을 원스톱으로 처리할 수 있도록 실용적인 다기능 보조 제어 회로 아키텍처를 탑재해 완벽 연동합니다.

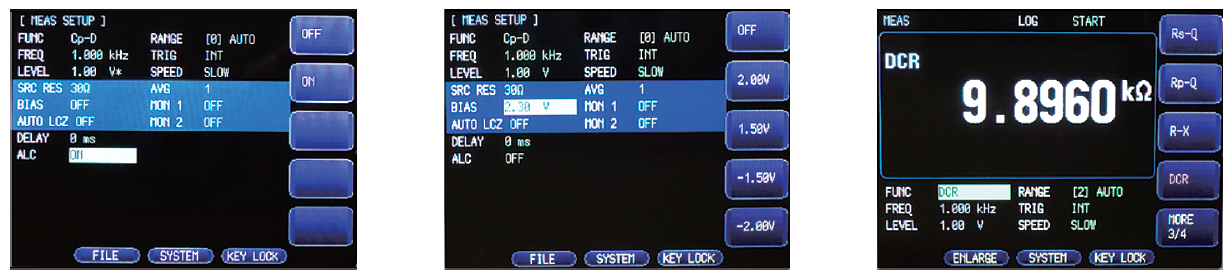

• 자동 레벨 제어 기능 (ALC - Automatic Level Control): 인가 전압 변동에 민감하게 작용하여 정격 전압 유지가 필수적인 적층 세라믹 커패시터(MLCC) 계측 단계 시 테스트 전압 레벨을 자동으로 일정하게 제어·유지해 줍니다.
• 가변형 내부 직류 바이어스 전압 탑재 (Internal D.C. Bias): 기기 내부에 기본 빌트인 된 ±2.5V 가변식 D.C. 바이어스 전압 소스를 인가하여, 교류(A.C.) 신호와 직류(D.C.) 바이어스가 동시 공존하는 실제 인회로 환경을 하드웨어 에뮬레이션함으로써 전압 인입에 따른 커패시턴스의 정밀한 용량 변화 트렌드를 안전하게 벤치마크 평가합니다.
• 직류 저항 정밀 측정 모드 (DCR - D.C. Resistance): 인덕터나 트랜스포머 등 권선 유도성 컴포넌트 평가 시 본질적인 구리 와이어 고유의 D.C. 내부 저항 스펙 성능 특성을 별도 저항계 없이 즉각 정밀 유효성 검증을 마칩니다.

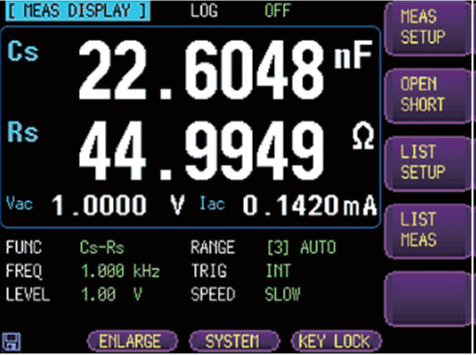

• 스마트 오토 컴포넌트 식별 제어 (Auto LCZ): 활성화 시 기기 내부 센서가 인입된 DUT의 물리적 임피던스 위상 특성을 자체 연산 판별하여, 커패시터(C), 인덕터(L), 저항(Z) 상태에 매칭되는 최적의 대표 주/부 계측 파라미터 조합으로 알아서 자동 스위칭 지시합니다.

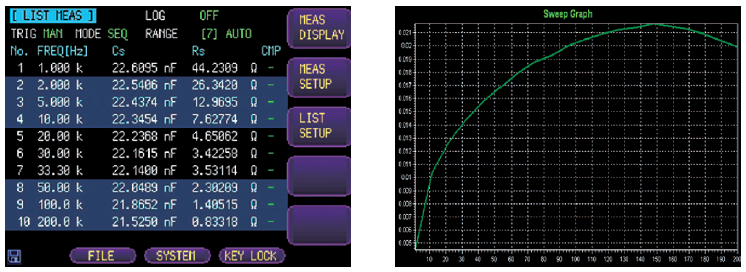

LCR-6000 시리즈는 소자의 다각적 가혹 조건 거동 특성을 정밀 분석할 수 있는 10포인트 리스트 테스트(10 Points Listed Test) 기능을 프로그래밍 지원합니다. 유저가 정의한 특정 계측 항목 조합(예: Cs-Rs) 환경 하에서, 각 10개의 고유 스텝마다 주파수 규격, 인가 전압 세기, 또는 허용 전류 조건을 독립 변수로 서로 다르게 인입 할당하여 연속 스캔 계측을 실행합니다. 이를 통해 설계 엔지니어는 인가 주파수나 전력 밀도 변동 추이에 결부된 DUT 고유의 세부적인 하드웨어 특성 변화 그래프 추이를 직관적으로 확인하여 실무 회로 부품 채택 적합성을 스피디하게 클리어 판정합니다.

계측 도출된 모든 10포인트 스캔 데이터 정보는 내부 메모리(총 10,000개 데이터 실시간 판독 저장소 분량)에 순간 정밀 탑재되거나 전면 USB 호스트 포트를 통해 엑셀용 .CSV 확장자로 클리어 다이렉트 드라이브 백업 백업 처리됩니다. 또한, 한 단계 더 미세하고 디테일한 소자 특성 변화 굴곡 곡선을 규명하고자 하는 전문 엔지니어링 분석 요건을 충족하기 위해, 최대 1,000포인트 리스트 확장 스캔 분석 기능이 연동 빌트인 된 전용 PC 프리 소프트웨어 및 소자 특성 곡선 생성 툴(Characteristic Curve)을 홈페이지 허브를 통해 기본 무상 번들 공급합니다.

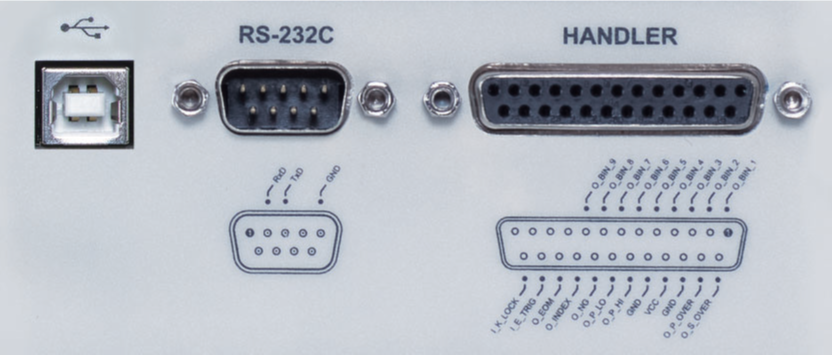

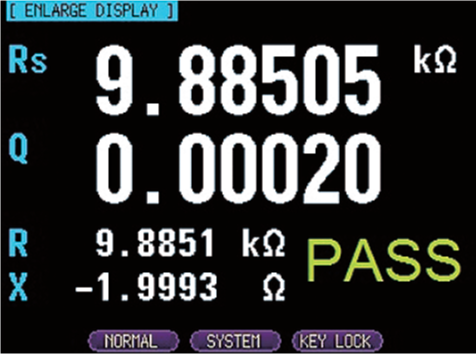

공정 선별용 10단 자동 분류 인터페이스 (Handler Port): 기기 후면부에 양산 부품 선별 자동화 장비 및 소팅 머신 기기 계통과의 Direct 물리적 하드웨어 제어 인터페이스 연동을 수용하는 표준 핸들러(Handler) 포트를 기본 구비해 놓았습니다. 기기 내부의 고속 컴파레이터 정밀 비교 정렬 로직과 상호 인터록 연동 연동되어, 소자의 측정 데이터 등급을 9개의 합격 BIN(9BIN) 및 1개의 보조 불합격 BIN(1AUX BIN)까지 총 10단 BIN 분류 소팅 결과 신호를 자동화 기기로 초고속 연동 릴레이 트리거 해 주므로, 상용 부품 제조 양산 라인의 소팅 생산성을 극대화합니다.

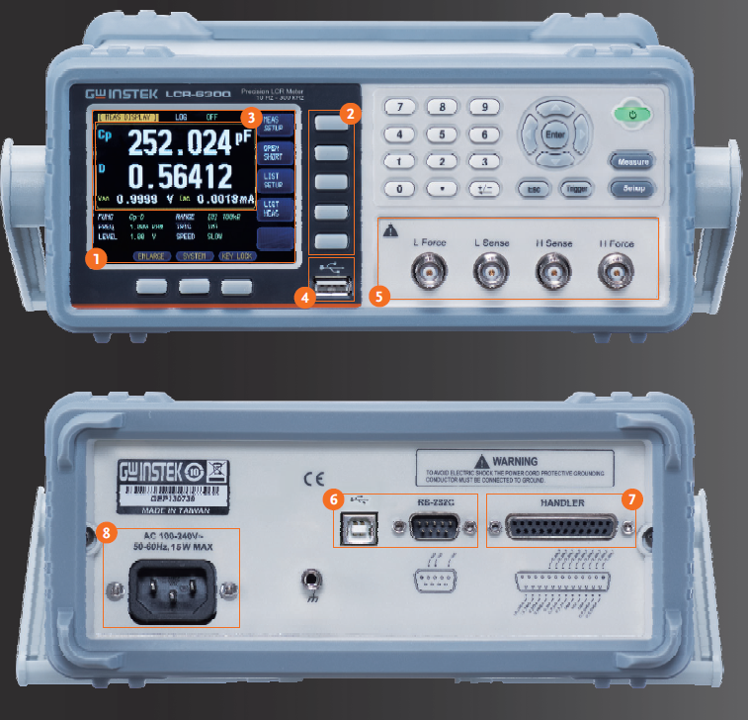

원격 PC 데이터 로깅 및 랙 콤팩트 빌드 디자인: 표준 통신 인터페이스 규격인 RS-232C 포트 및 USB Device 통신 단자를 활용하여 PC 터미널 명령어를 통한 내부 파워 세팅 제어와 원격 임피던스 I & V 판독 데이터 실시간 추출 로깅을 강력하게 지원합니다. 더불어 표준 통신 제어선 연결을 돕는 LabVIEW 공식 드라이버 패키지를 무료 개방 지원하여 인하우스 커스텀 연동 프로그램 빌드 공수를 없애줍니다. 계측기 가로 폭 프레임 외형 크기는 표준 랙 마운트 장착 규격의 절반 크기인 1/2 Rack 사이즈 및 2U 슬림 세로 높이 공조 설계를 적용하여 단독 실험대 거치는 물론 자동화 설비 시스템 내부 인테그레이션 장착 시 공간 점유 면적 마진 가치를 최고조로 선사합니다.

LCR-6000 시리즈는 전면부의 4단자 물리 출력 단자에 다이렉트 체결하여 다양한 형태의 전자 소자 패키지 전극 규격을 왜곡 없이 유연하게 어댑터 체결할 수 있도록 고 설계된 다채로운 명품 옵션 측정 픽스처 하드웨어 솔루션을 라인업 구비해 제공합니다.

기본 표준 번들로 제공되는 고품질 4선식 켈빈 클립 테스트 리드선(LCR-06B) 외에도, 초소형 칩 저항 및 세라믹 콘덴서의 미세 단자 전극 표면에 핀포인트로 안착하여 계측할 수 있는 전용 정밀 트위저 픽스처(LCR-08A), 0201 초소형 규격부터 1812 스펙 사이즈까지의 칩 부품 표면 실장 소자를 정밀 격리 수납하여 계측 오차를 소멸시키는 하이엔드 SMD 전용 테스트 지그 피드 상자(LCR-15)를 지원합니다. 또한 가혹 전압 환경 스트레스 연동 검증을 위해 최대 45V 또는 200V의 직류 전압을 추가 인입 확장해 주는 전문 외부 직류 바이어스 전압 박스 어댑터 계통 장비(LCR-16/LCR-D81) 및 2.5A급 대전류를 강제 바이패스 제어 인가하는 바이어스 전류 어댑터 박스(LCR-17) 시스템을 옵션 장착 가동할 수 있습니다.

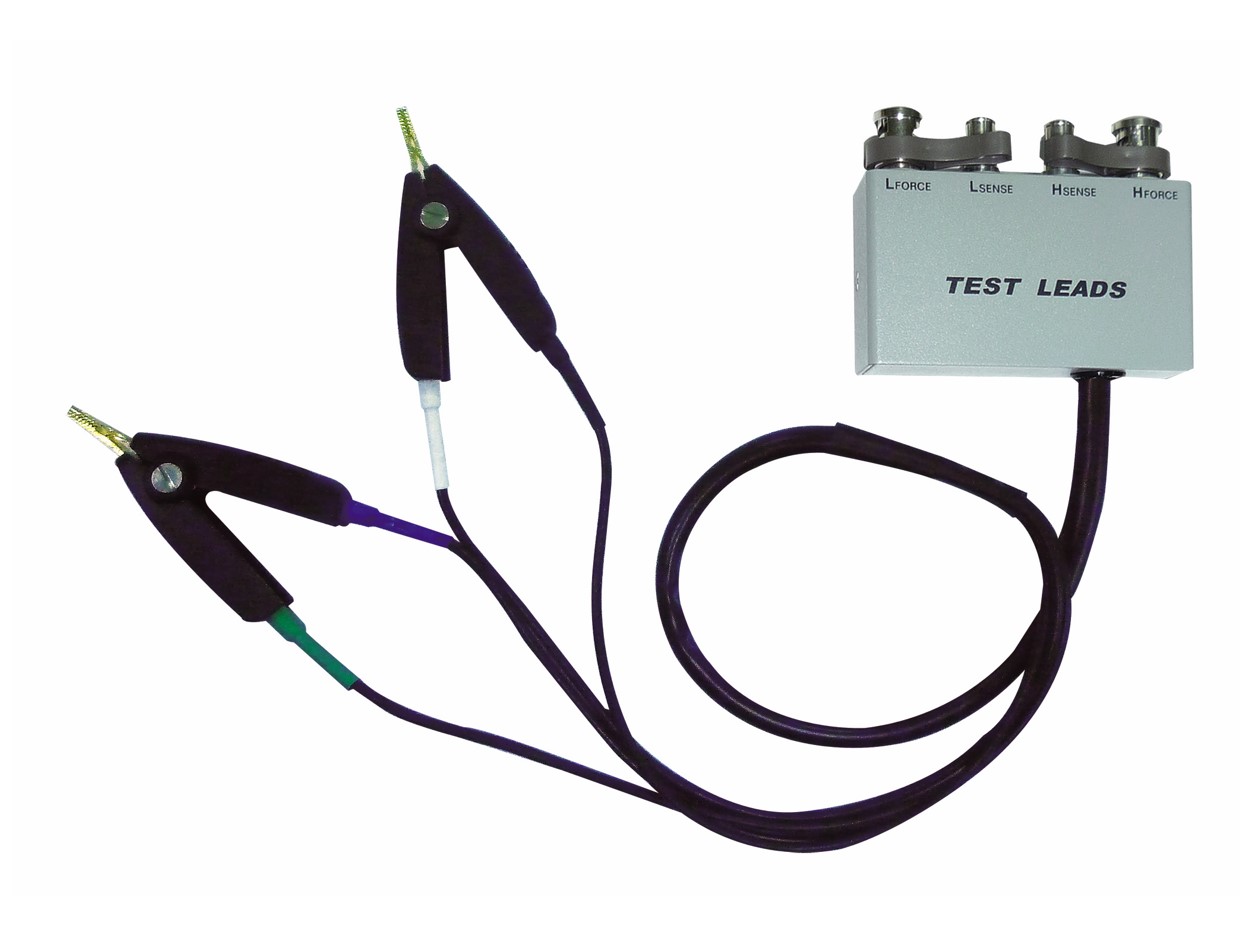

• LCR-06B (기본 번들 제공): 4선식 정밀 켈빈 클립형 테스트 리드선 가이드 제품

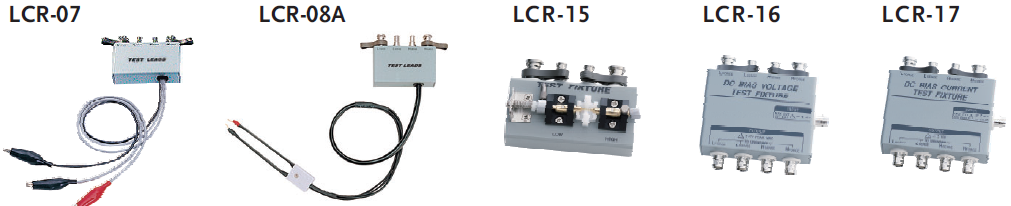

• LCR-05: 축방향(Axial) 및 방사형(Radial) 리드선 타입 컴포넌트 전용 삽입식 테스트 픽스처 지그
• LCR-07: 악어클립(Alligator Clips) 커넥터 기반의 간편형 2선식 범용 테스트 픽스처 리드
• LCR-08A: 표면 실장형 SMD / 칩 소자 정밀 수동 파지 계측용 전용 고성능 트위저(Tweezers)형 픽스처
• LCR-15: 0201 마이크로 칩 규격부터 1812 크기 소자까지 물리 손상 없이 안착시키는 고안전성 SMD 전용 매칭 픽스처 상자
• LCR-16 / LCR-D81: 고압 전하 충격 스트레스 하에서의 원격 세라믹 거동 정밀 검증용 외부 최대 45V / 200V DC 바이어스 전압 차단 공급 박스
• LCR-17: 전력 유도 인덕터 코일의 자기포화 특성 스캔 가동을 위한 2.5A 외부 대전류 DC 바이어스 전류 공급 어댑터 제어함
• GRA-422 / GRA-454: 표준 19인치 시스템 공조 제어 랙 수납 가동을 위한 전용 2U 랙 마운트 브래킷 키트 프레임 판넬
