GWINSTEK RBS 회생형 양방향 DC 전원공급기 (5kW/10kW/15kW)

  • 입력 전압 3상 220V로 개조 가능 (출력전력이 정격의 66%로 제한되며, 3상 220V · 380V 동시 사용 불가)
  • 양방향 전원공급기로써, 전원공급기와 부하 기능이 통합
  • 전압 출력: 100 V, 500 V, 750 V, 1000 V, 1500 V, 2250 V
  • 전력 출력: 3U 사이즈에서 높은 전력 밀도 5 kW/10 kW/15 kW
  • 최대 출력 전류: 510 A
  • 여러 전원공급기 모드 지원. CV, CC, CP 자동 모드 전환
  • 여러 전자부하 모드 지원. CV, CR, CC, CP, 자동 모드 전환이 포함된 복합 모드
  • SAS (통계 분석), 배터리 시뮬레이션, 배터리 충/방전 및 List(시퀀스) 프로그래밍 기능 내장
  • 간단한 Master-Slave 병렬 연결, 같은 모델 최대 10대 연결 가능, 최대 전력 150 kW
  • OVP, OCP, OTP, 입력 전압의 과다/부족으로부터 보호, Alarm 및 Blackbox 기능은 원인, 시점 파악 가능
  • 인터페이스 옵션: 한 번에 4개 사용 가능 (USB, RS-232/RS-485, LAN, CAN) 또는 GPIB
  • 직관적인 터치 패널 인터페이스, 숫자 값 입력 가능 범위 표시
  • PC 제어 소프트웨어 DcBirPcSoft를 통한 실시간 제어, 데이터 로깅, 배터리 충전/방전/휴지 반복 구성, 손쉬운 시퀀스 편성 가능
 온라인 견적요청
제품 소개

RBS 시리즈 회생형 양방향 DC 전원공급기

회생형 양방향 DC 전원공급기 RBS 시리즈는 전원공급기(Source) 및 전자부하(Sink) 기능을 둘 다 갖춘 다재다능한 프로그래머블 전력 솔루션입니다. 에너지 분야, 전력 변환 및 에너지 저장 장치에 대한 테스트를 위해 특별하게 설계되었습니다.

전기자동차, ESS(에너지 저장 시스템), 기타 관련 분야의 개발 및 제품 테스트에 널리 사용되고 있는 RBS 시리즈는 회생을 통한 에너지 복구를 지원하며, 기업이 장비 선택 단계에서부터 ESG 지속가능성을 실현할 수 있고, 환경 관련 보고에서 에너지 효율 지표를 높일 수 있습니다.

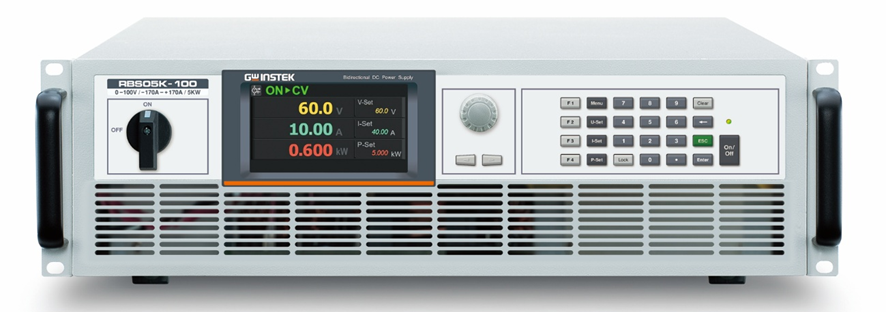

GWINSTEK RBS 제품 이미지
RBS 시리즈 양방향 DC 전원공급기 외관
주요 특징
  • 전압 출력 라인업: 100 V, 500 V, 750 V, 1000 V, 1500 V, 2250 V
  • 전력 출력: 컴팩트한 3U 사이즈에서 5 kW / 10 kW / 15 kW 출력 구현
  • 최대 출력 전류: 최대 출력 전류 510A 지원
  • 멀티 모드 지원: CV, CC, CP 자동 모드 전환 및 전자부하 모드 내장
  • 시스템 확장성: 마스터-슬레이브 직관적 병렬 연결로 최대 10대(150 kW) 유연한 확장 지원
  • 완벽한 보호 작용: OVP, OCP, OTP 및 입력 전압 과다/부족 안심 보호 회로 내장
  • 인터페이스 옵션: USB, RS-232/RS-485, LAN, CAN 4개 동시 지원 혹은 GPIB 옵션 선택 가능

⚠️ 3상 220V 입력전압 개조 안내

• RBS 시리즈는 3상 220V 입력전압을 지원하도록 개조가 가능합니다.
• 3상 220V를 입력 전압으로 사용할 경우, 출력 전력은 정격의 66%로 제한됩니다.
• 3상 220V 개조가 진행된 경우, 3상 380V를 입력 전압으로 사용할 수 없습니다.

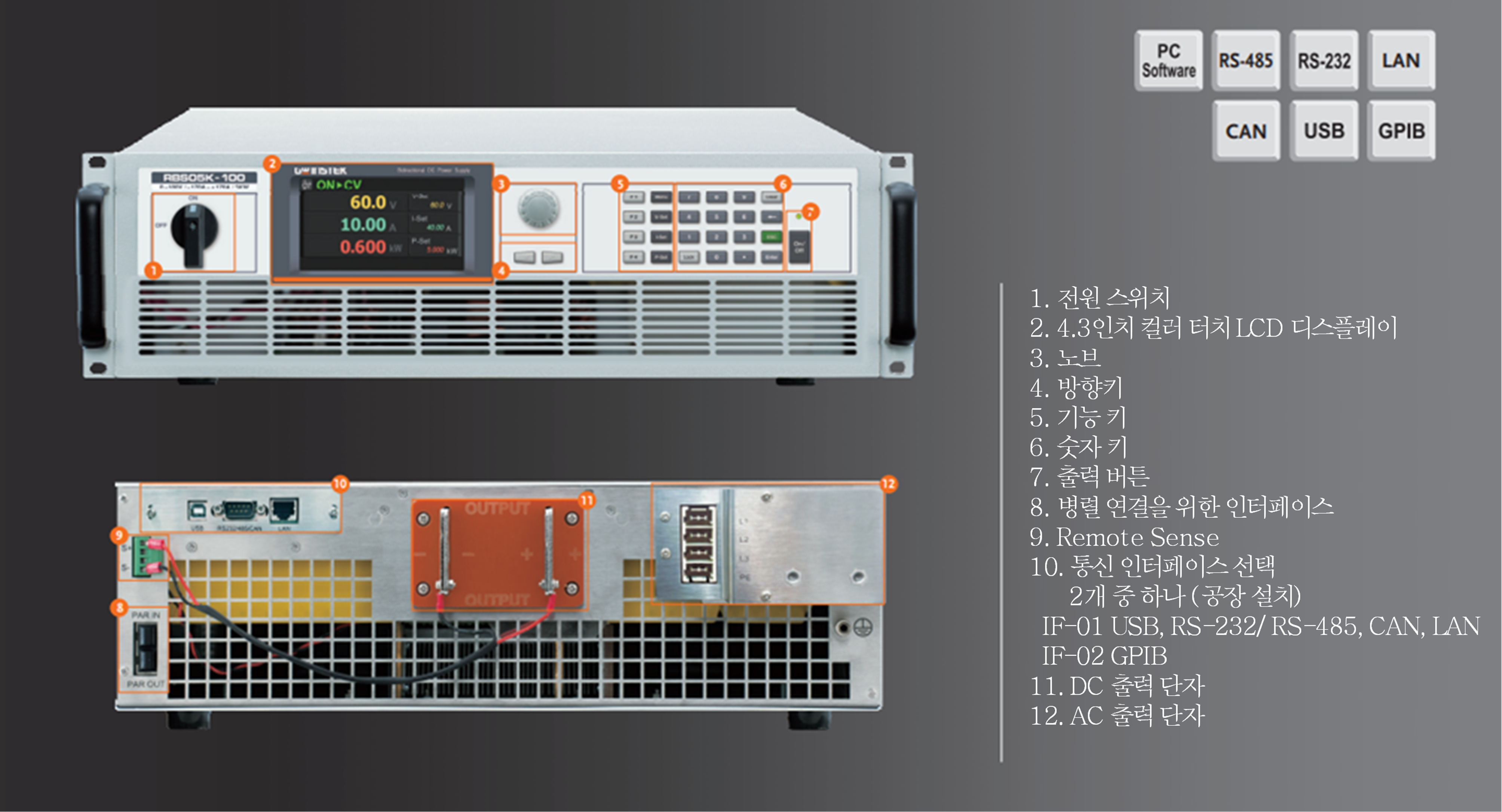

직관적인 터치 패널 및 인터페이스
직관적인 터치 패널 인터페이스 시스템
제품 세부 기능 (Advanced Functions)
■ 광전지 시뮬레이션 (500V 이상 모델 지원)

RBS 전원공급기의 광전지(PV) 모드는 태양 전지 또는 태양광 패널을 컴퓨터 소프트웨어를 통해 정밀 시뮬레이션하여 PV 인버터의 특성과 성능을 전문적으로 테스트할 수 있습니다.

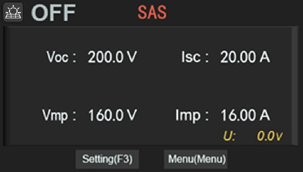

PV SAS
PV SAS(태양광 패널) 모드

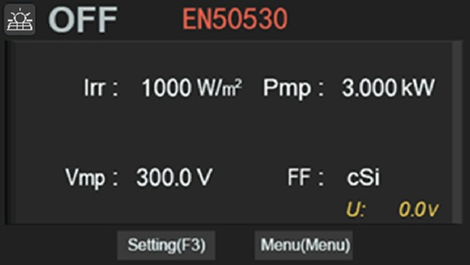

PV EN50530
PV EN50530 모드

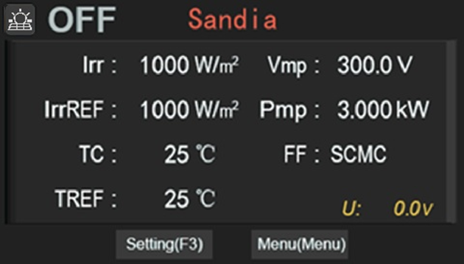

PV Sandia
PV Sandia 모드

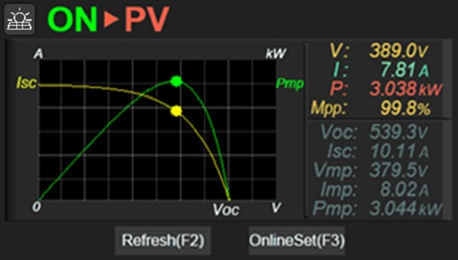

PV 인터페이스
PV 동작 인터페이스
■ 배터리 시뮬레이션 기능

충전 및 방전을 포함한 다양한 시나리오 검증을 위해 가상 에뮬레이션합니다. 국내외 연구논문 및 실측 기반의 8가지 고정 배터리 모델과 1가지 자유 구성 사용자 모델을 탑재했습니다.

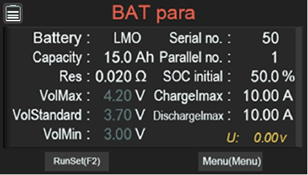

배터리 파라미터
배터리 파라미터 인터페이스 (LMO)

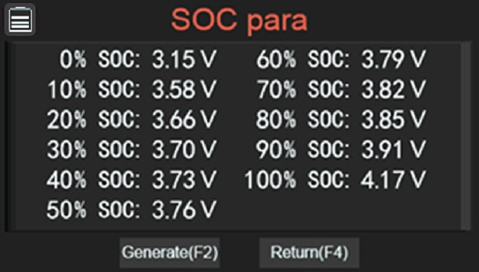

SOC 파라미터
SOC 파라미터 인터페이스

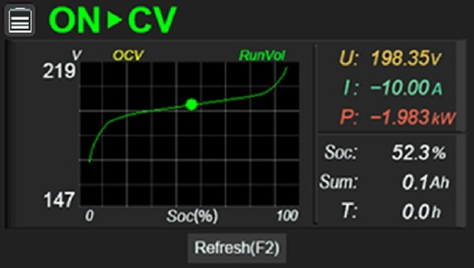

시뮬레이션 충전
배터리 시뮬레이션 동작 (충전)

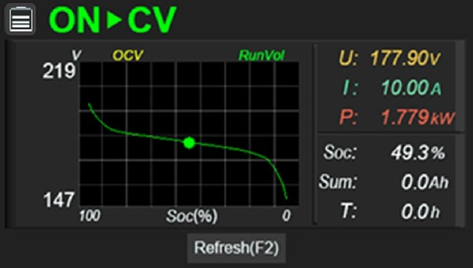

시뮬레이션 방전
배터리 시뮬레이션 동작 (방전)
■ 부하 모드 (Load Mode) 및 지능형 8대 모드 제어

• 부하 동작 모드: 총합 8 가지 모드가 지원되며, Constant Current (CC), Constant Voltage (CV), Constant Power (CP), Constant Resistance (CR) 뿐만 아니라 CV→CC, CV→CR, CC→CR의 복합 모드와 AUTO 모드로 구성됩니다.

• 부하 모드 실행 시, 약 1V의 전압이 출력될 것입니다. 부하 모드가 문제없이 작동하는지 검증하기 위한 작용으로, 부하 모드의 작동을 위해서 외부 전원 공급기는 1V 이상의 출력 전압을 가지고 있어야 합니다.

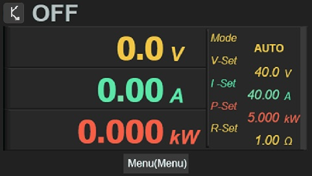

부하 준비
부하 동작 준비 상태 (Ready)

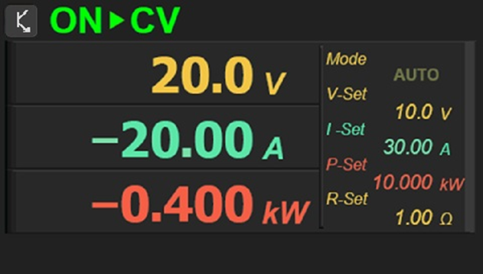

부하 인터페이스
부하 동작 모드 가동 인터페이스
소프트웨어 인터페이스 (PC Control Software)

RBS 전용 원격 PC 응용 제어 프로그램 솔루션 핵심 기능을 제공합니다.

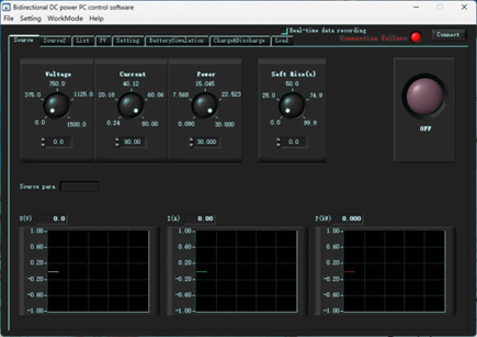

Source 모드
Source 모드 인터페이스

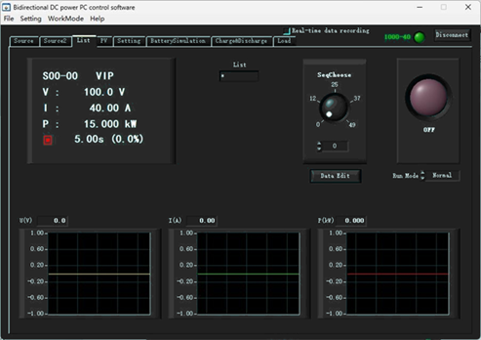

리스트 모드
리스트(List) 프로그램 실행 모드

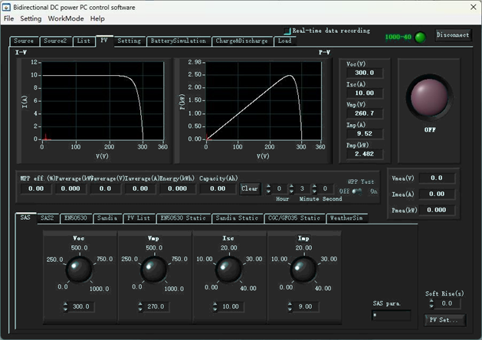

PV 모드
광전지 태양광(PV) 모드 대시보드

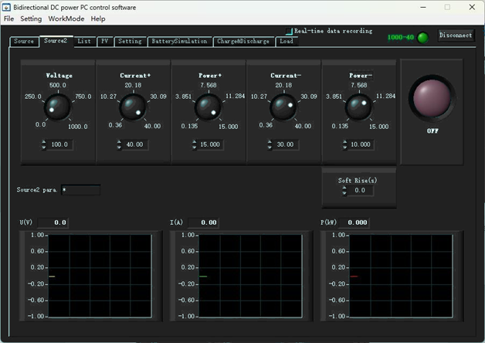

Source Sink 모드
실시간 양방향 Source / Sink 복합 모드
RBS 시리즈 양방향 DC 전원 공급 장치 통합 사양표
구분 / 라인업 100V 시리즈 500V 시리즈 750V 시리즈 고전압 라인업 (1000V~2250V)
RBS05K-100 RBS10K-100 RBS15K-100 RBS05K-500 RBS10K-500 RBS15K-500 RBS05K-750 RBS10K-750 RBS15K-750 RBS10K-1000 RBS15K-1500 RBS15K-2250
정격 출력
정격 전력 ±5000 W±10000 W±15000 W ±5000 W±10000 W±15000 W ±5000 W±10000 W±15000 W ±10000 W±15000 W±15000 W
정격 전압 (Source) 0 ~ 100 V 0 ~ 500 V 0 ~ 750 V 0 ~ 1000 V0 ~ 1500 V0 ~ 2250 V
동작 전압 (Sink) 5 ~ 100 V 10 ~ 500 V 10 ~ 750 V 10 ~ 1000 V10 ~ 1500 V10 ~ 2250 V
정격 전류 ±170 A±340 A±510 A ±40 A±80 A±120 A ±25 A±50 A±75 A ±40 A±40 A±25 A
출력 전압 (CV 모드)
최대 설정 가능 전압 100 V500 V750 V 1000 V1500 V2250 V
설정 정확도 0.05 % + 0.05 % F.S.
설정 분해능 0.01 V0.1 V
부하 변동률 CV / 라인 변동률 CV 0.05 % / 0.015 % F.S. 0.03 % / 0.015 % F.S.
Remote Sensing (보상 전압) 5 V25 V37.5 V 50 V75 V112.5 V
Source 전용 특성
과도 응답 시간 (*1) 2 ms
리플 노이즈 Peak to Peak (*2) 500 mV600 mV900 mV 1700 mV2000 mV6000 mV
RMS (*3) 35 mV95 mV100 mV 295 mV300 mV400 mV
상승 시간 (*4) (최대부하 / 무부하) 60 ms / 15 ms30 ms / 15 ms
하강 시간 (*5) (최대부하 / 무부하) 15 ms / 30 ms
출력 전류 (CC 모드)
설정 가능 최대 Source 전류 170 A340 A510 A 40 A80 A120 A 25 A50 A75 A 40 A40 A25 A
설정 가능 최대 Sink 전류 -170 A-340 A-510 A 40 A80 A120 A 25 A50 A75 A 40 A40 A25 A
설정 정확도 0.4 % + 0.4 % F.S. 0.15 % + 0.15 % F.S. 0.15 % + 0.15 % F.S. 0.2 % + 0.2 % F.S.
최대 Source / Sink 전력 ±5000W±10000W±15000W ±5000W±10000W±15000W ±5000W±10000W±15000W ±10000W±15000W±15000W
DC 저항 범위 0 ~ 100 Ω0 ~ 500 Ω0 ~ 750 Ω 0 ~ 1000 Ω0 ~ 1500 Ω0 ~ 2250 Ω
입력 사양 및 외형 구성
정격 입력 전압 (*9) 3상 380 ~ 460 Vac (3상 220Vac 변환 대응 가능, 단 출력 전력 66% 제한) / 범위: 342 ~ 510 Vac
입력 전류 (최대 @342Vac) 9.2 A18.4 A27.6 A 9.2 A18.4 A27.6 A 9.2 A18.4 A27.6 A 18.4 A27.6 A27.6 A
크기 (W × H × D) / 병렬 운전 482 mm × 133.3 mm × 790 mm / 전 모델 병렬 운전 가능 (√)
무게 24 kg32 kg40 kg 24 kg32 kg40 kg 24 kg32 kg40 kg 32 kg40 kg40 kg

*1. 부하가 50%에서 100%로 변할 시, 전압 값은 정격의 0.75% 이내로 돌아옵니다.

*2. 측정 주파수 대역폭은 20 Hz ~ 20 MHz 입니다. / *3. 측정 주파수 대역폭은 20 Hz ~ 2 MHz 입니다.

*4. 우선 전압 출력을 0V로 설정하고 리액턴스 성분이 없는 환경에서 정격 전압의 10%~90%까지 높아지는 상승 시간입니다.

*5. 전압 출력을 정격 값에서 0V까지 설정 시 90%에서 10%까지 낮아지는 하강 시간입니다.

*6. 리플은 출력 전압의 20~100% 및 최대 출력 전류에서 측정되었으며 Source 0.1% F.S., Sink 및 부하 모드 0.2% F.S. 입니다.

*7. 입력 전압 및 부하 전류가 각각 RBS 전압/전류 범위의 10~100% 내부에 있을 때의 정확도 사양입니다.

*8. 통신 인터페이스: All-in-One(USB, RS-232/RS-485, CAN, LAN) 기본 탑재 및 GPIB 옵션 지원 (공장 출하 설치 사양)

*9. 3상 220V 사용 개조 시 출력 전력은 정격의 66%로 제한되며, 개조 진행 후에는 3상 380V 전원을 인가할 수 없습니다.

기본 액세서리

AC 입력 커넥터 ×​1

출력 단자 커버 ×1​

파워 코드 ×​1

공장 테스트 보고서 ×​1

M4×10 나사 (×​4 Pcs)

3U 손잡이 ×​2

포장 구성 목록 ×1​



옵션

RBS-IF01 USB, RS-232, RS-485, CAN, LAN 인터페이스

RBS-IF02 GPIB 인터페이스



옵션 액세서리

GTL-133 부하 케이블, 1.5 m, 100 A

GTL-218 부하 케이블, 1.5 m, 200 A​​

GTL-219 부하 케이블, 3 m, 200 A​

GTL-220 부하 케이블, 1.5 m, 300 A​

GTL-221 부하 케이블, 3 m, 300 A​

GTL-222 부하 케이블, 1.5 m, 400 A​

GTL-223 부하 케이블, 3 m, 400 A​

GPW-021 입력 파워 코드, 10 AWG/4C, 3 m, UL/CSA










RBS는 3상 220V 입력전압을 지원하도록 개조가 가능합니다.

3상 220V를 입력 전압으로 사용할 경우, 출력 전력은 정격의 66%로 제한됩니다.

3상 220V 개조가 진행된 경우, 3상 380V를 입력 전압으로 사용할 수 없습니다.



주문 정보

RBS05K-100

 150V · ±170A ·  5000W

회생형 양방향 DC 전원공급기

RBS10K-100

 150V · ±340A · 10000W

회생형 양방향 DC 전원공급기

RBS15K-100

 150V · ±510A · 15000W

회생형 양방향 DC 전원공급기

RBS05K-500

 500V · ± 40A ·  5000W

회생형 양방향 DC 전원공급기

RBS10K-500

 500V · ± 80A · 10000W

회생형 양방향 DC 전원공급기

RBS15K-500

 500V · ±120A · 15000W

회생형 양방향 DC 전원공급기

RBS05K-750

 750V · ± 25A ·  5000W

회생형 양방향 DC 전원공급기

RBS10K-750

 750V · ± 50A · 10000W

회생형 양방향 DC 전원공급기

RBS15K-750

 750V · ± 75A · 15000W

회생형 양방향 DC 전원공급기

RBS15K-1000

1000V · ± 40A · 15000W

회생형 양방향 DC 전원공급기

RBS15K-1500

1500V · ± 40A · 15000W

회생형 양방향 DC 전원공급기

RBS15K-2250

2250V · ± 25A · 15000W

회생형 양방향 DC 전원공급기

기본 액세서리

AC 입력 커넥터, 출력 단자 커버, 파워 코드, 공장 테스트 보고서, M4×10 나사 (×4 Pcs), 3U 손잡이 ×2, 포장 구성 목록

옵션

RBS-IF01

USB, RS-232, RS-485, CAN, LAN 인터페이스

RBS-IF02

GPIB 인터페이스

옵션 액세서리

GTL-133

부하 케이블, 1.5m, 100 A

GTL-218

부하 케이블, 1.5m, 200 A

GTL-219

부하 케이블,  3m, 200 A

GTL-220

부하 케이블, 1.5m, 300 A

GTL-221

부하 케이블,  3m, 300 A

GTL-222

부하 케이블, 1.5m, 400 A

GTL-223

부하 케이블,  3m, 400 A

GPW-021

입력 전원 코드, 10 AWG/4C, 3 m, UL/CSA
