> > GWINSTEK PEL-2000A 시리즈
- 프로그래머블 모듈형 DC 전자부하, PEL-2000A
- 입력 채널 : 모듈 당 1CH/2Ch
- 입력 전압 : 1~80V/2.5~500V
- 입력 전류 : 0~10/20/40/70A
- 입력 전력 : 33W~350W
- 인터페이스 : RS-232C/USB, GPIB(옵션)
온라인 견적요청

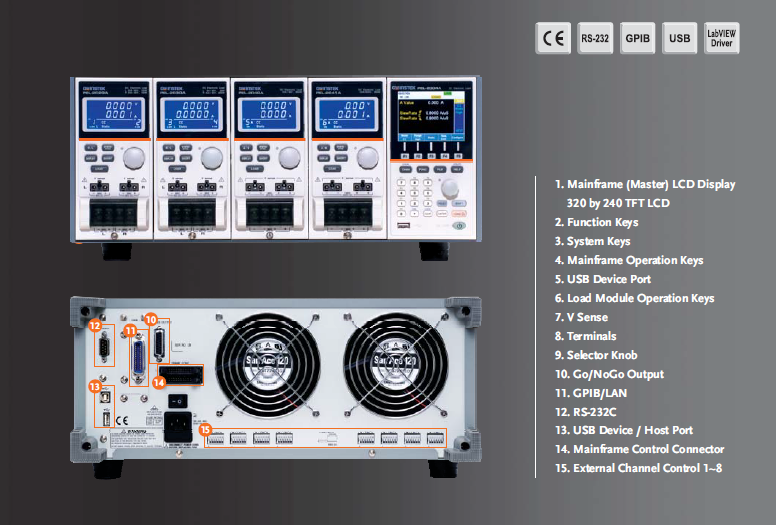

GW Instek의 PEL-2000A 시리즈는 고속화되는 반도체 구동 전원 공급 장치, DC-DC 컨버터 및 배터리 다채널 시험에 최적화된 모듈형 다채널 프로그래머블 DC 전자부하(Programmable D.C. Electronic Load) 시스템입니다. 4슬롯 메인프레임 PEL-2004A와 2슬롯 메인프레임 PEL-2002A를 기반으로, 단일 및 듀얼 채널 부하 모듈 4종을 자유롭게 조합하여 단일 프레임 기준 최대 8채널 동시 부하 시험 환경을 구축할 수 있습니다.
단일 프레임에서 최대 1.4kVA(350W 모듈 4개 장착 시)의 전력을 소비할 수 있으며, MIL 20핀 프레임 링크(Frame Link) 케이블을 통해 1대 마스터와 최대 4대 슬레이브로 연결하여 총 5대 프레임, 최대 7kW에 달하는 초고출력 병렬 부하 시스템으로 확장 가능합니다. 스텝당 최저 100us 고속 시퀀스 제어, 25us 동기 다채널 병렬 동적(Dynamic) 부하 모드, 단일 키 OCP 자동 측정 및 120개 작업 설정이 가능한 프로그램 모드를 완벽히 지원합니다.
[안내] 부하 모듈 명칭 안내 (A시리즈 / B시리즈)
현재 출고 및 유통되는 PEL-2020B, PEL-2030B, PEL-2040B, PEL-2041B 모듈은 기존 A시리즈(PEL-2020A, PEL-2030A, PEL-2040A, PEL-2041A)와 제품 규격, 전기적 스펙(전압/전류/전력/정확도), 기능 및 가격이 100% 동일한 제품입니다. 명칭 표기상의 구분일 뿐 완전히 호환되며 동일한 성능으로 안심하고 사용하실 수 있습니다.
| 모델명 | 구분 | 슬롯 / 채널 구성 | 정격 사양 (전압 / 전류 / 전력) |
|---|---|---|---|
| PEL-2004A | 메인프레임 | 4 슬롯 (최대 8채널) | 최대 1.4 kVA (350W × 4) |
| PEL-2002A | 메인프레임 | 2 슬롯 (최대 4채널) | 최대 700 W (350W × 2) |
| PEL-2020A / 2020B | 부하 모듈 | 2 채널 (Dual) | 80V / 20A / 100W × 2CH |
| PEL-2030A / 2030B | 부하 모듈 | 2 채널 (Dual 비대칭) | CH1: 80V/5A/30W + CH2: 80V/40A/250W |
| PEL-2040A / 2040B | 부하 모듈 | 1 채널 (Single 대전류) | 80V / 70A / 350W |
| PEL-2041A / 2041B | 부하 모듈 | 1 채널 (Single 고전압) | 500V / 10A / 350W |
PEL-2000A 시리즈는 다채널 파워 서플라이의 교차 레귤레이션 및 동적 부하 응답 특성을 완벽히 검증할 수 있도록 단일 클록 동기 제어와 유연한 채널 병렬 아키텍처를 제공합니다.
- 유연한 플러그인 모듈형 다채널 구성: 4슬롯/2슬롯 메인프레임에 원하는 사양의 부하 모듈을 자유롭게 장착할 수 있으며, 단일 프레임에서 최대 8채널의 독립 부하 입력을 지원합니다.
- 단일 클록 기반 동시 시퀀스 제어 (최대 100us/스텝): 단일 클록의 엄격한 제어 하에 각 채널이 서로 다른 부하 시퀀스를 동시에 독립 실행하여 복수 출력 파워 서플라이의 실제 동작 환경을 완벽하게 재현합니다.
- 동기식 병렬 동적 부하 (Parallel Dynamic Loading, 최대 25us): 동일 프레임 내 채널을 병렬 결선하여 고용량 부하를 구성하고, 단일 클록 동기 신호로 최대 25us 고속 동적 펄스 시험을 수행할 수 있어 별도의 고가 대용량 전자부하 도입이 필요 없습니다.
- 프레임 링크(Frame Link) 기반 최대 7kW 시스템 확장: 표준 MIL 20핀 커넥터로 최대 5대의 메인프레임(1 Master + 4 Slaves)을 데이지 체인 방식으로 연동하여 대전류·대용량 7kW 부하 시험을 지원합니다.
- 단일 키 OCP 자동 측정 기능 (일반 및 고해상도 모드): 파워 서플라이의 과전류 보호 동작점을 0.001A 고해상도 단위로 스텝 증가시키며 자동 측정하고 트립 전압 및 전류를 즉각 판정합니다.
- 120개 스텝 반복 시험 프로그램 모드 및 실시간 Go/NoGo: 12개 프로그램(각 10개 메모리)을 통해 반복 테스트 루틴을 저장·실행하며, 전면 및 D-SUB 인터페이스를 통한 실시간 Go/NoGo 판정 출력을 제공합니다.
- 포괄적인 6중 안전 보호 메커니즘: OCP, OVP, OPP, OTP, RVP(역극성 감지), UVP 보호 회로를 완비하여 이상 발생 시 알람 표시와 함께 부하 입력을 즉시 차단합니다.
- 외부 아날로그 채널 제어 및 풍부한 통신 인터페이스: 각 채널 후면의 아날로그 커넥터를 통해 외부 전압/신호로 부하 ON/OFF 및 실시간 모니터링이 가능하며, USB, RS-232C(표준), GPIB/LAN(옵션) 및 LabVIEW 드라이버를 완벽 지원합니다.

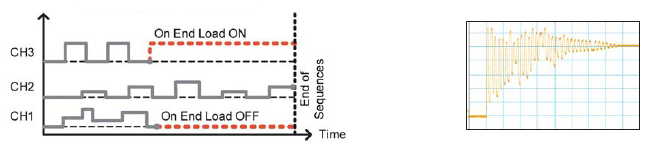

스위칭 전원 공급 장치에 연결되는 실제 부하의 동적 전류 프로파일을 정밀하게 모사합니다. 각 채널은 스텝당 최저 100us 속도로 사전 정의된 시퀀스에 맞춰 부하 전류를 가변하며, 모든 채널이 단일 마스터 클록에 의해 동시에 동기 실행되므로 복수 출력 전원 공급 장치의 종합 성능 및 부하 상호 간섭(Cross Regulation)을 정확하게 평가할 수 있습니다.

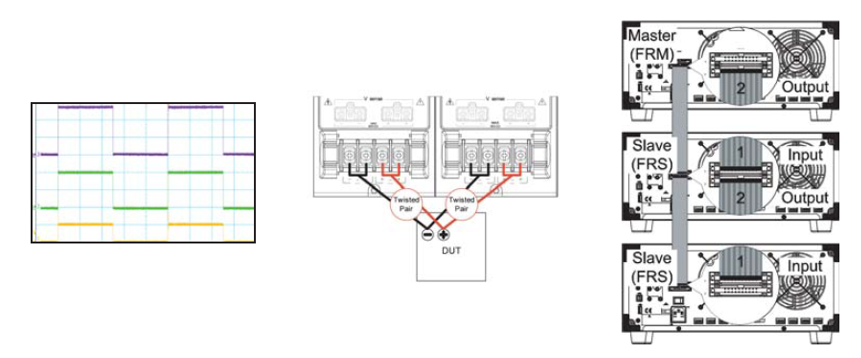

• 동기 병렬 동적 시험: 단일 채널 용량을 초과하는 고출력 파워 서플라이를 시험할 때, 메인프레임 내 여러 채널을 병렬로 직결하여 하나의 대용량 부하로 운용할 수 있습니다. 병렬 연결된 채널들은 동일한 클록 아래 스텝당 최대 25us 속도로 두 설정 레벨 사이를 정확하게 스위칭하여 과도 응답을 고속 검증합니다.
• 7kW 프레임 링크 확장: 메인프레임 후면의 MIL 20핀 제어 커넥터를 사용하여 1대의 마스터와 최대 4대의 슬레이브를 체인 결선하면 최대 7kW 초고용량 부하 시스템을 손쉽게 완성할 수 있습니다.

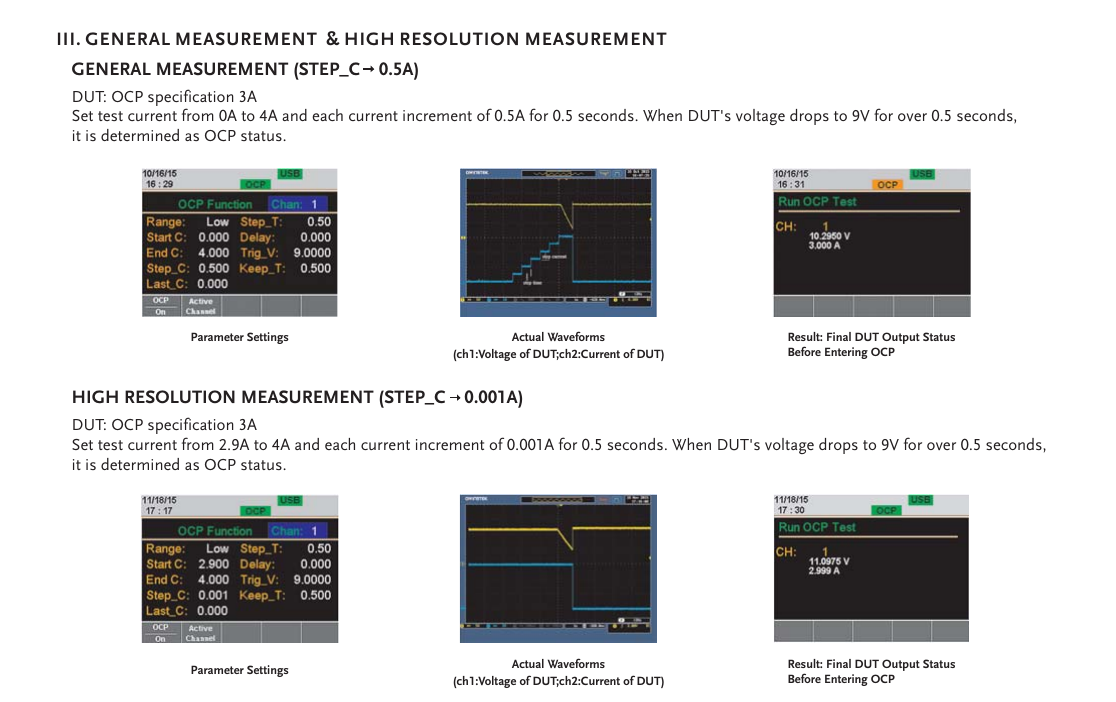

전원 공급 장치의 필수 보호 규격인 OCP(Over Current Protection) 동작점을 자동으로 스캔하고 판정합니다. 시작 전류(Start C), 종료 전류(End C), 스텝 전류(Step C), 스텝 시간(Step T) 및 판정 트리거 전압(Trig V)을 설정하여 부하 전류를 단계적으로 증가시키며, 전압이 트리거 레벨 이하로 떨어지는 순간의 정확한 OCP 트립 전류와 전압을 화면에 즉각 표시합니다. 일반 측정(Step 0.5A)은 물론 0.001A 단위의 초정밀 고해상도 측정을 완벽 지원합니다.
| PEL-2000A 시리즈 모듈 사양 (SPECIFICATIONS) | ||||
|---|---|---|---|---|
| 모듈 모델명 | PEL-2020A / PEL-2020B | PEL-2030A / PEL-2030B | PEL-2040A / PEL-2040B | PEL-2041A / PEL-2041B |
| 1. 기본 입력 정격 (RATINGS) | ||||
| 채널 구성 | 2채널 (L: 100W / R: 100W) | 2채널 (L: 30W / R: 250W) | 단일 채널 (350W) | 단일 채널 (350W) |
| 정격 전력 | 100W × 2 | 30W + 250W | 350W | 350W |
| 동작 전류 범위 | 0 ~ 20A (각 채널) | L: 0 ~ 5A / R: 0 ~ 40A | 0 ~ 70A | 0 ~ 10A |
| 동작 전압 범위 | 0 ~ 80V | L: 1 ~ 80V / R: 1 ~ 80V | 0 ~ 80V | 0 ~ 500V |
| 최저 동작 전압 (DC Typ.) | 0.8V @ 20A, 0.4V @ 10A | L: 0.8V @ 5A / R: 0.8V @ 40A | 0.8V @ 70A, 0.4V @ 35A | 2.0V @ 10A, 1.0V @ 5A |
| 2. 정적 모드 사양 (STATIC MODE) | ||||
| • 정전류 모드 (Constant Current Mode) | ||||
| 동작 및 설정 범위 | 0 ~ 2A / 0 ~ 20A (0 ~ 2.04A / 0 ~ 20.4A) |
L: 0 ~ 5A (0 ~ 5.1A) R: 0 ~ 40A (0 ~ 40.8A) |
0 ~ 7A / 0 ~ 70A (0 ~ 7.14A / 0 ~ 71.4A) |
0 ~ 1A / 0 ~ 10A (0 ~ 1.02A / 0 ~ 10.2A) |
| 분해능 (Resolution) | 0.1mA / 1mA | L: 0.125mA / R: 1mA | 0.2mA / 2mA | 0.05mA / 0.5mA |
| 정확도 (Accuracy) | ±(0.1% set + 0.1% F.S.) [Low] ±(0.1% set + 0.2% F.S.) [High] |
±(0.1% set + 0.1% F.S.) [Low] ±(0.1% set + 0.2% F.S.) [High] |
±(0.1% set + 0.1% F.S.) [Low] ±(0.1% set + 0.2% F.S.) [High] |
±(0.1% set + 0.1% F.S.) [Low] ±(0.1% set + 0.2% F.S.) [High] |
| • 정저항 모드 (Constant Resistance Mode) | ||||
| 동작 저항 범위 | 0.075Ω ~ 300Ω (100W/16V) 3.75Ω ~ 15kΩ (100W/80V) |
L: 0.3Ω~1.2kΩ / 15Ω~60kΩ R: 0.0375Ω~150Ω / 1.875Ω~7.5kΩ |
0.025Ω ~ 100Ω (350W/16V) 1.25Ω ~ 5kΩ (350W/80V) |
1.25Ω ~ 5kΩ (350W/125V) 50Ω ~ 200kΩ (350W/500V) |
| 컨덕턴스 분해능 | 0.333mS (16V) / 6.667μS (80V) | L: 83.3μS / 1.66μS R: 0.666mS / 13.3μS |
1mS (16V) / 20μS (80V) | 20μS (125V) / 0.5μS (500V) |
| 저항 정확도 (입력 ≥ 2.5V) | ±(0.2% set + 0.1S) [Low] ±(0.1% set + 0.01S) [High] |
±(0.2% set + 0.1S) [Low] ±(0.1% set + 0.01S) [High] |
±(0.2% set + 0.1S) [Low] ±(0.1% set + 0.01S) [High] |
±(0.2% set + 0.02S) [Low] ±(0.1% set + 0.005S) [High] |
| • 정전압 + 정전류 모드 (CV+CC Mode) | ||||
| 전압 설정 범위 / 분해능 | 1 ~ 80V (0 ~ 81.6V) / 2mV | 1 ~ 80V (0 ~ 81.6V) / 2mV | 1 ~ 80V (0 ~ 81.6V) / 2mV | 2.5 ~ 500V (0 ~ 510V) / 10mV |
| 전압 설정 정확도 | ±(0.05% set + 0.1% F.S.) | |||
| • 정전력 모드 (Constant Power Mode) | ||||
| 동작 전력 범위 | 1 ~ 10W / 1 ~ 100W | L: 1 ~ 30W / R: 1 ~ 250W | 1 ~ 35W / 1 ~ 350W | 1 ~ 35W / 1 ~ 350W |
| 전력 분해능 / 정확도 | 1mW / 10mW ±(0.5% set + 0.5% F.S.) |
1mW / 10mW ±(0.5% set + 0.5% F.S.) |
1mW / 10mW ±(0.5% set + 0.5% F.S.) |
1mW / 10mW ±(0.5% set + 0.5% F.S.) |
| 3. 동적 모드 사양 (DYNAMIC MODE) | ||||
| 시간 주기 설정 (T1 & T2) | 0.025 ms ~ 10 ms (분해능: 1 μs) / 10 ms ~ 30 s (분해능: 1 ms) | |||
| 타이밍 정확도 | 1 μs / 1 ms ± 100 ppm | |||
| CC 모드 슬루율 (Slew Rate) | 0.32 ~ 80 mA/μs 3.2 ~ 800 mA/μs |
L: 0.8 ~ 200 mA/μs R: 6.4 ~ 1600 mA/μs |
1.6 ~ 400 mA/μs 0.01 ~ 2.8 A/μs |
0.16 ~ 40 mA/μs 0.001 ~ 0.28 A/μs |
| 슬루율 설정 정확도 | ±(10% set + 15 μs) | |||
| 동적 전류 정확도 | ±0.4% F.S. | |||
| 4. 계측 리드백 (MEASUREMENT READBACK) | ||||
| 전압 리드백 범위 | 0 ~ 16V / 0 ~ 80V | 0 ~ 16V / 0 ~ 80V | 0 ~ 16V / 0 ~ 80V | 0 ~ 125V / 0 ~ 500V |
| 전압 리드백 정확도 | ±(0.025% set + 0.025% F.S.) | |||
| 전류 리드백 범위 | 0 ~ 2A / 0 ~ 20A | L: 0 ~ 5A / R: 0 ~ 40A | 0 ~ 7A / 0 ~ 70A | 0 ~ 1A / 0 ~ 10A |
| 전류 리드백 정확도 | ±(0.05% set + 0.05% F.S.) | |||
| 전력 리드백 정확도 | ±(0.1% set + 0.1% F.S.) | |||
| 5. 보호 기능 사양 (PROTECTION MODES) | ||||
| 과전력 보호 (OPP 범위) | 1 ~ 102 W (각 채널) | L: 1 ~ 30.6W / R: 1 ~ 255W | 1 ~ 357 W | 1 ~ 357 W |
| 과전류 보호 (OCP 범위) | 0 ~ 20.4 A (각 채널) | L: 0 ~ 5.1A / R: 0 ~ 40.8A | 0 ~ 71.4 A | 0 ~ 10.2 A |
| 과전압 보호 (OVP 범위) | 1 ~ 81.6 V | 1 ~ 81.6 V | 1 ~ 81.6 V | 1 ~ 510 V |
| 보호 정확도 / 과열 보호 | OPP/OCP/OVP 정확도: ±(2% set + 0.25% F.S.) / OTP: 85 °C 트립 | |||
| 6. 메인프레임 및 시스템 일반 사양 (MAINFRAME & GENERAL) | ||||
| 지원 메인프레임 | PEL-2002A (2슬롯 마스터 프레임) / PEL-2004A (4슬롯 마스터 프레임) | |||
| 프레임 확장 연결 | 마스터 1대 + 슬레이브 최대 4대 연결 가능 (MIL 20핀, 최대 7 kW 부하 시스템 구축) | |||
| 통신 인터페이스 | 기본: USB Host/Device, RS-232C / 옵션: GPIB (PEL-001), LAN (PEL-016) | |||
| 아날로그 제어 단자 | 후면 채널별 외부 On/Off 제어 및 전압/전류 모니터링 출력 지원 | |||
| 입력 전원 사양 | AC 100V ~ 230V ± 10%, 50Hz / 60Hz ± 2Hz | |||
| 치수 및 무게 (모듈 풀 장착 시) | PEL-2002A: 272(W) × 200(H) × 581(D) mm, 약 17.1 kg PEL-2004A: 435(W) × 200(H) × 581(D) mm, 약 28.4 kg (단일 모듈 중량: 약 3.8 kg) |
|||
기본 액세서리
- PEL-2002A / 2004A : 사용 설명서 × 1, 전원 코드 × 1
- PEL-2020A / 2020B / 2030A / 2030B / 2040A / 2040B / 2041A / 2041B : GTL-120 테스트 리드 × 1, GTL-121 센스 리드 × 1
옵션 액세서리
- PEL-001 : GPIB 카드
- PEL-002 : PEL-2000A 시리즈 전용 랙 마운트 키트
- PEL-003 : 패널 커버
- PEL-016 : LAN 카드
- GTL-248 : GPIB 케이블 (2m)
- GTL-249 : 프레임 링크 케이블
- GTL-246 : USB 케이블, USB 2.0 A-B 타입 케이블, 4핀
- GTL-232 : RS-232C 케이블, 9핀 암-암 타입, 널 모뎀, 2000mm
|
