> > 내전압 시험기 GPT-12000/15000 시리즈
- 200VA/500VA 내전압 시험기, GPT-12000/15000
- 테스트 용량 : 200VA/500VA
- 테스트 전압 : 5kVac/6kVdc
- 테스트 기능 : ACW/DCW/IR/GB
- 인터페이스 : RS-232C/USB/Signal IO, GPIB(옵션)
온라인 견적요청
GW Instek의 플래그십 전기 안전 분석기 GPT-10000 시리즈는 고전압 DC 12kV 출력 사양 및 최대 500VA/200VA AC 테스트 용량을 갖춘 최고급 다기능 안전규격 시험기입니다. 세계 최초로 국제 안전 규격 IEC 61683 및 IEC 61010-2-034의 하드웨어 및 소프트웨어 인터페이스 설계 요건을 완벽 준수하여, 고전압 시험 시 작업자를 위한 이중 절연 보호 및 실시간 경고 시스템을 탑재하였습니다.
고효율 PWM 앰프 회로를 채택하여 입력 전원의 변동이나 왜곡된 파형에 영향을 받지 않고 안정한 고전압 출력을 유지하며, IEC, EN, UL, CSA, GB, JIS 등 글로벌 전기 안전 규격 기반의 가속 시험에 정밀하게 대응합니다. 7인치 대형 컬러 TFT LCD 화면 및 직관적인 키패드를 통해 직관적인 관측과 손쉬운 조작을 선사합니다.

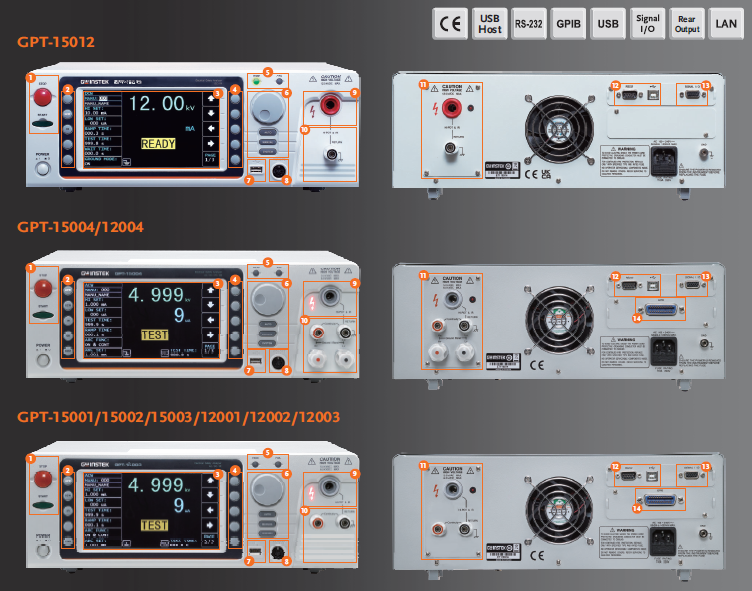

| 번호 | 전면 패널 하드웨어 명칭 | 번호 | 후면 패널 하드웨어 명칭 |
|---|---|---|---|
| 1 | 시작 및 정지 버튼 (Start & Stop Button) | 8 | 원격 제어 단자 (REMOTE Terminal) |
| 2 | 기능 선택 키 (Function Selection Key) | 9 | 고전압 출력 단자 및 인디케이터 |
| 3 | 7인치 대형 컬러 LCD 디스플레이 | 10 | 전류 출력 단자 및 리턴 단자 |
| 4 | 네비게이터 키 (Navigator Key) | 11 | 후면 출력 단자 및 인디케이터 |
| 5 | 상태 인디케이터 (PASS/FAIL) | 12 | 통신 시리즈 포트 (RS-232C / USB Device) |
| 6 | 엔코더 휠 및 테스트 모드 키 | 13 | Signal I/O 제어 포트 |
| 7 | 전면 USB Host 포트 (바코드/데이터용) | 14 | GPIB 또는 LAN 인터페이스 (옵션 모듈) |
GPT-10000 시리즈는 총 9가지 독립 모델 라인업으로 세분화되어 공급됩니다. 최고 12kV DC 고전압 절연 시험을 지원하는 GPT-15012 모델부터, AC 내전압(ACW), DC 내전압(DCW), 절연저항(IR), 접지본딩(GB), 접지연속성(CONT) 기능의 다양한 조합을 필요 테스트 목적에 맞춰 유연하게 선택할 수 있습니다.
| 모델명 | AC 용량 | ACW | DCW | IR | GB | CONT |
|---|---|---|---|---|---|---|
| GPT-15012 | - | - | 지원 (12kV) | 지원 (50V~5kV) | - | - |
| GPT-15004 | 500 VA | 지원 (5kVac) | 지원 (6kVdc) | 지원 (50V~5kV) | 지원 (32Aac) | 지원 (100mA) |
| GPT-15003 | 500 VA | 지원 (5kVac) | 지원 (6kVdc) | 지원 (50V~5kV) | - | 지원 (100mA) |
| GPT-15002 | 500 VA | 지원 (5kVac) | 지원 (6kVdc) | - | - | 지원 (100mA) |
| GPT-15001 | 500 VA | 지원 (5kVac) | - | - | - | 지원 (100mA) |
| GPT-12004 | 200 VA | 지원 (5kVac) | 지원 (6kVdc) | 지원 (50V~5kV) | 지원 (32Aac) | 지원 (100mA) |
| GPT-12003 | 200 VA | 지원 (5kVac) | 지원 (6kVdc) | 지원 (50V~5kV) | - | 지원 (100mA) |
| GPT-12002 | 200 VA | 지원 (5kVac) | 지원 (6kVdc) | - | - | 지원 (100mA) |
| GPT-12001 | 200 VA | 지원 (5kVac) | - | - | - | 지원 (100mA) |
| ※ 전 모델 후면 출력(Rear Output) 및 스위칭 단자 기본 장착 지원 | ||||||
- IEC 61010-2-034 국제 안전 설계 규격 완벽 준수: 입력 전원과 고전압 출력부에 이중 절연 구조를 도입하였으며, 시험 종료 후 잔류 전하를 30V 이하의 안전 전압으로 자동 방전시켜 감전 위험을 예방합니다.
- 초고해상도 계측 분해능 구현: ACW 1µA, DCW 0.1µA, 절연저항 0.1MΩ, 접지본딩 0.1mΩ, 연속성 0.01Ω의 뛰어난 정밀 분해능을 제공하여 미세 누설 전류까지 놓치지 않습니다.
- 대용량 커패시시브 부하 시험 전용 10mA 충전 회로: 최대 47µF의 대용량 용량성 DUT(대용량 EMI 필터/서지 흡수기 등) 시험 시, 10mA 프리차지 전류를 선제 인가하여 순식간에 충전한 후 정확한 절연저항을 측정합니다.
- 가변 램프 업/다운(Ramp-Up / Ramp-Down) 전압 제어: 시험 전압의 상승 및 하강 속도를 세밀하게 제어하여 과도 고전압 충격에 의한 DUT 소손 현상을 사전에 완벽 방지합니다.

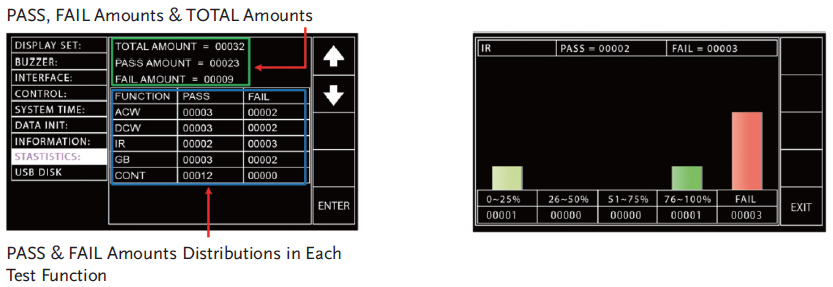

시험 항목, 총 테스트 횟수, PASS/FAIL 판정 결과를 최대 60,000건까지 내부 메모리에 자동 수집 및 기록합니다. 별도의 외부 PC 연결 없이도 디스플레이 상에서 전체 생산 롯트(Lot)의 품질 분포 수치를 한눈에 파악할 수 있으며, 크리티컬 포인트 부근에 집적되는 잠재 불량 요소를 조기에 스크리닝하여 제조 공정을 획기적으로 개선시킵니다.

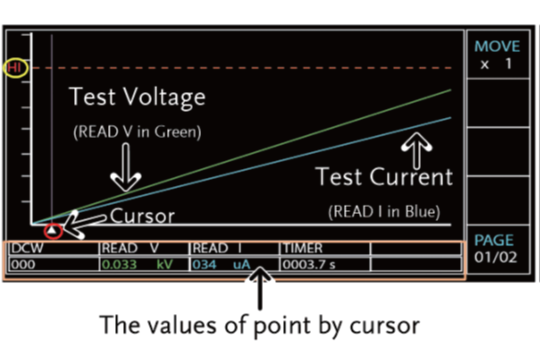

GPT-10000 시리즈 고유의 스윕(Sweep) 모드는 시험 수행 중 인가된 전압/전류 조건 대비 DUT의 절연 특성 데이터 변화 추이를 직관적인 파형 곡선 그래프로 그려냅니다. 커서를 이동하여 특정 시간대의 정밀 수치 데이터를 산출할 수 있으므로, 제품의 절연 파괴 임계 전압(Breakdown Point)을 규명하는 R&D 연구개발에 최적의 데이터를 제공합니다.

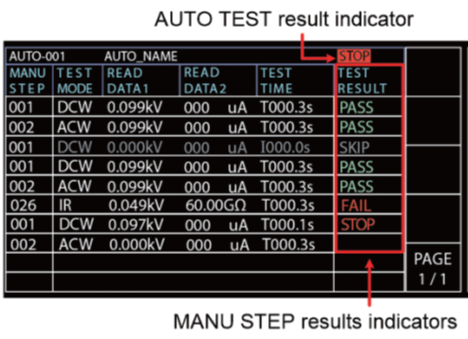

각 자동 시험 모드(AUTO) 내에 최대 10개의 세부 수동 시험 스텝을 조합하여 복합 시퀀스를 단일 테이블에 표기합니다. 화면 전환 없이 한 디스플레이 안에서 종합적인 테스트 결과와 합부 판정을 스피디하게 모니터링할 수 있으며, 테이블 마지막 스텝에 연결(CON) 옵션을 지정하면 연동 자동 시험(AUTO-001 ~ AUTO-002)으로 끊김 없이 연결 가동됩니다.

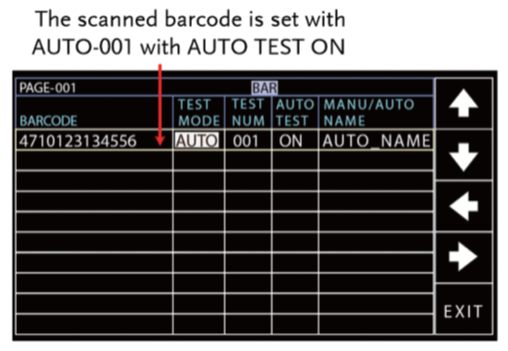

전면 USB Host 포트에 바코드 리더기를 연결하여 피측정물(DUT)의 바코드를 스캔하는 즉시 매핑된 최적 시험 조건 메모리(AUTO-001 등)를 자동으로 호출합니다. 혼류 생산 라인 및 복잡한 시료 검사 환경에서 작업자의 조건 오설정 실수를 근본적으로 차단합니다.

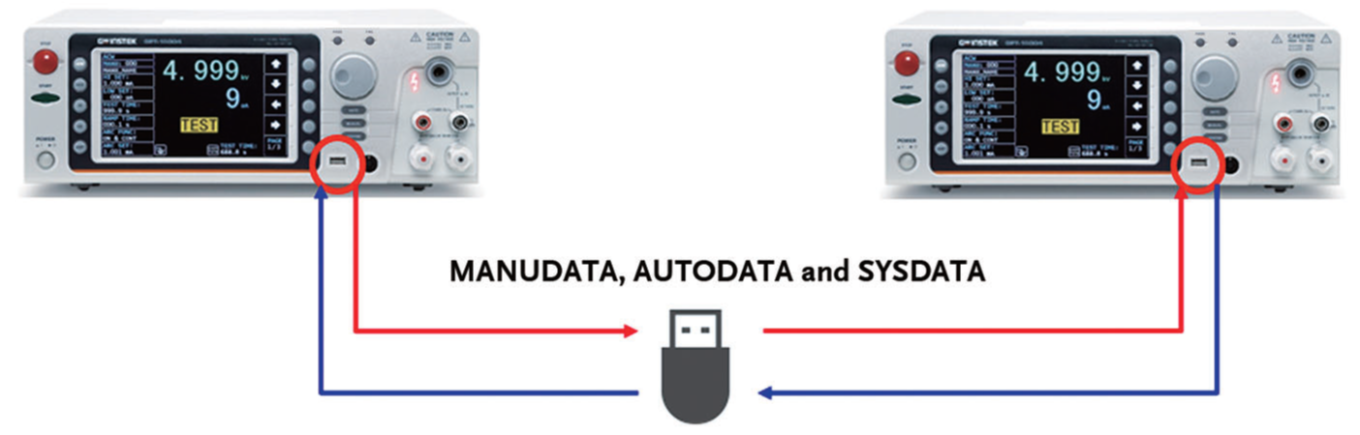

1대의 장비에서 구축한 수동/자동 시험 조건(MANUDATA, AUTODATA, SYSDATA)을 USB 메모리에 내보내어, 신규 생산 라인이나 다른 GPT-10000 장비로 단 수초 만에 완벽히 똑같이 이식 및 복제 적용할 수 있습니다.

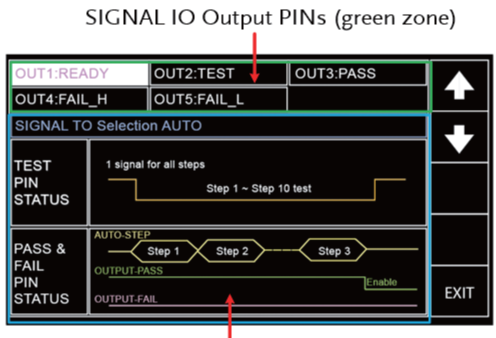

후면 패널의 Signal I/O 포트는 외부 PLC 제어기 및 자동화 제어 시스템과의 완벽한 릴레이 제어를 제공합니다. 출력 신호 핀의 신호 조건을 유저가 필요 목적에 맞춰 직접 커스텀 지정(Self-Defined)할 수 있어 자동화 로봇 설비 인테그레이션 편의성을 선사합니다.
| 공통 사양 항목 (MODEL) | GPT-15012 | GPT-15000 시리즈 (500VA AC 정격) |
GPT-12000 시리즈 (200VA AC 정격) |
|---|---|---|---|
| AC 내전압 시험 (AC WITHSTANDING VOLTAGE) | |||
| 출력 전압 범위 | - | 0.050 kV ~ 5.000 kV ac | 0.050 kV ~ 5.000 kV ac |
| 전압 설정 분해능 및 정확도 | - | 분해능: 1 V / 정확도: ±(설정의 1% + 5 V) [무부하 조건] | |
| 최대 정격 부하 (Rated Load) | - | 500 VA (5 kV / 100 mA) | 200 VA (5 kV / 40 mA) |
| 최대 정격 전류 (Rated Current) | - | 100 mA (0.5kV < V ≤ 5kV) 10 mA (0.05kV ≤ V ≤ 0.5kV) |
40 mA (0.5kV < V ≤ 5kV) 10 mA (0.05kV ≤ V ≤ 0.5kV) |
| 출력 파형 및 주파수 | - | 정현파 (Sine wave), 50 Hz / 60 Hz 선택 가능 | |
| 전압 변동률 (Voltage Regulation) | - | ±(1% + 5 V) [최대 정격 부하 - 무부하 변동시] | |
| 전압계 정확도 (Voltmeter Acc.) | - | ±(독취값의 1% + 5 V) | |
| 전류 측정 범위 및 최고 분해능 | - | 1 μA ~ 100.0 mA (최고 분해능: 1 μA) |
1 μA ~ 40.00 mA (최고 분해능: 1 μA) |
| 전류 측정 정확도 | - | ±(독취값의 1.5% + 30 μA) | |
| 전류 오프셋 / 아크 감지 (ARC) | - | 오프셋: 최대 60 μA / 아크 감지(ARC Detect): 지원함 (Yes) | |
| 램프 시간 / 시험 시간 (RAMP/TIMER) | - | Ramp Up: 0.1s ~ 999.9s / Ramp Down: 0.0s ~ 999.9s Test Time: OFF, 0.3s ~ 999.9s / Wait Time: 0.0s ~ 999.9s |
|
| DC 내전압 시험 (DC WITHSTANDING VOLTAGE) | |||
| 출력 전압 범위 | 0.050 kV ~ 12.00 kV dc | 0.050 kV ~ 6.000 kV dc | 0.050 kV ~ 6.000 kV dc |
| 전압 설정 분해능 및 정확도 | 분해능: 1 V / 정확도: ±(설정의 1% + 5 V) [무부하 조건] | ||
| 최대 정격 부하 (Rated Load) | 120 W (12 kV / 10 mA) | 100 W (5 kV / 20 mA) | 50 W (5 kV / 10 mA) |
| 최대 정격 전류 (Rated Current) | 10 mA (0.5kV < V ≤ 12kV) 2 mA (0.05kV ≤ V ≤ 0.5kV) |
20 mA (0.5kV < V ≤ 6kV) 2 mA (0.05kV ≤ V ≤ 0.5kV) |
10 mA (0.5kV < V ≤ 5kV) 2 mA (0.05kV ≤ V ≤ 0.5kV) |
| 전압 변동률 및 전압계 정확도 | 전압 변동률: ±(1% + 5 V) / 전압계 정확도: ±(독취값의 1% + 5 V) | ||
| 전류 측정 범위 및 최고 분해능 | 1 μA ~ 10.00 mA (최고 분해능: 0.1 μA) |
1 μA ~ 20.00 mA (최고 분해능: 0.1 μA) |
1 μA ~ 10.00 mA (최고 분해능: 0.1 μA) |
| 전류 측정 정확도 | I < 1mA: ±(독취값의 1.5% + 3 μA) I ≥ 1mA: ±(독취값의 1.5% + 30 μA) |
||
| 전류 오프셋 / 아크 감지 (ARC) | 오프셋: 최대 5 μA / 아크 감지(ARC Detect): 지원함 (Yes) | ||
| 램프 시간 / 시험 시간 (RAMP/TIMER) | Ramp Up: 0.1s ~ 999.9s / Ramp Down: 0.0s ~ 999.9s Test Time: OFF, 0.3s ~ 999.9s / Wait Time: 0.0s ~ 999.9s |
||
| 절연 저항 시험 (INSULATION RESISTANCE) | |||
| 출력 전압 범위 및 분해능 | 50 V ~ 5000 V dc (설정 분해능: 50 V / 정확도: ±(1% + 5 V) 무부하) | ||
| 저항 측정 구간별 정확도 (50V ≤ V ≤ 100V) |
0.1 MΩ ~ 1 MΩ: ±(5% + 3 count) 1.1 MΩ ~ 50 MΩ: ±(5% + 1 count) 50.1 MΩ ~ 2 GΩ: ±(10% + 1 count) |
||
| 저항 측정 구간별 정확도 (500V ≤ V ≤ 1200V) |
0.1 MΩ ~ 1 MΩ: ±(5% + 3 count) 1.1 MΩ ~ 500 MΩ: ±(5% + 1 count) 500.1 MΩ ~ 9.999 GΩ: ±(10% + 1 count) 10 GΩ ~ 50 GΩ: ±(20% + 1 count) |
||
| 저항 측정 구간별 정확도 (1250V ≤ V ≤ 5000V) |
0.1 MΩ ~ 1 MΩ: ±(5% + 3 count) 1.1 MΩ ~ 500 MΩ: ±(5% + 1 count) 500.1 MΩ ~ 9.999 GΩ: ±(10% + 1 count) 10 GΩ ~ 50 GΩ: ±(15% + 1 count) |
||
| 단락 전류 및 출력 임피던스 | 최대 10 mA / 출력 임피던스: 2 kΩ | ||
| 윈도우 비교기 / 제어 시간 | 윈도우 판정: 지원함 / Ramp Up: 0.1s~999.9s / Ramp Down: 0.0s~999.9s Test Time: 0.3s ~ 999.9s / Wait Time: 0.0s ~ 999.9s |
||
| 접지 도통 시험 (GROUND BOND) | |||
| 출력 전류 범위 및 분해능 | - | 03.00 A ~ 32.00 A ac (분해능: 0.01 A) | |
| 출력 전류 정확도 | - | 3 A ≤ I ≤ 8 A: ±(독취값의 1% + 0.2 A) 8 A < I ≤ 32 A: ±(독취값의 1% + 0.05 A) |
|
| 시험 전압 및 주파수 | - | 최대 8 Vac (개방 회로) / 50 Hz / 60 Hz 선택 가능 | |
| 저항 측정 범위 및 정확도 | - | 1 mΩ ~ 650 mΩ (분해능: 0.1 mΩ) 정확도: ±(독취값의 1% + 2 mΩ) |
|
| 시험 방식 및 시간 설정 | - | 4선식 결선 방식 (Four Terminal) / Test Time: 0.3s ~ 999.9s | |
| 연속성 시험 (CONTINUITY TEST) | |||
| 출력 전류 정격 | - | 100 mA dc (고정) | |
| 저항 측정 범위 및 정확도 | - | 0.10 Ω ~ 70.00 Ω (분해능: 0.01 Ω) 정확도: ±(독취값의 10% + 2 Ω) |
|
| 시험 시간 (Test Time) | - | 0.3s ~ 999.9s | |
| 메모리 및 일반 시스템 제원 (MEMORY & GENERAL SPECIFICATIONS) | |||
| 메모리 블록 수 (Memory) | 수동 시험(MANU): 100 블록 / 자동 시험(AUTO): 100 블록 (자동 시험당 수동 10개 연동) | ||
| 전면 / 후면 통신 포트 | 전면: REMOTE, USB Host / 후면: Rear Output, RS-232C, USB Device, Signal I/O 옵션 카드: GPIB 또는 LAN 카드 선택 장착 |
||
| 디스플레이 화면 (Display) | 7인치 컬러 TFT LCD 디스플레이 | ||
| 전원 공급 및 소비전력 | AC 100V ~ 240V ±10%, 50/60Hz 소비전력: 최대 400 VA |
AC 100V ~ 240V ±10%, 50/60Hz 소비전력: 최대 1000 VA |
AC 100V ~ 240V ±10%, 50/60Hz 소비전력: 최대 400 VA |
| 외형 치수 (W x H x D mm) | 380 x 148 x 492 mm | GPT-15001~15003: 380 x 148 x 492 mm GPT-15004: 380 x 148 x 546 mm |
GPT-12001~12003: 380 x 148 x 436 mm GPT-12004: 380 x 148 x 454 mm |
| 제품 중량 (Weight kg) | 약 9.8 kg | 최대 약 17 kg ~ 21 kg | 최대 약 11 kg ~ 15 kg |
• GPT-15000 ACW 쇼트 전류: GPT-15000 시리즈의 AC 내전압 시험 시 단락 전류는 200 mA 초과 성능을 제공합니다[cite: 7].
• 시간 정밀도: 타이머(TIMER) 정밀도는 ±(100 ppm + 20 ms) 사양을 만족합니다[cite: 7].
|
기본 액세서리 |
|
|
Quick Start Guide x 1, CD x1(completed user manual), Power cord x 1, Interlock key x 1, Remote terminal Cable GHT-119 x 1, |
|
|
Test lead GHT-115 x 1 for GPT-12003/12002/12001/15003/15002/15001 |
|
|
옵션 |
|
|
GPT-10kG1 |
GPIB 카드 |
|
GPT-10kL1 |
LAN 카드 |
|
옵션 액세서리 |
|
|
GHT-113 |
고전압 테스트 피스톨 |
|
GHT-117 |
고전압 어댑터 박스 |
|
GHT-118 |
고전압/그라운드 본드 어댑터 박스 |
|
GHT-205 |
고전압 테스트 프로브 |
|
GTL-232 |
RS-232 케이블, 9핀(암)-9핀, 널모뎀 |
|
GTL-246 |
USB 케이블(USB A-B타입), 약 1.2m |
|
GTL-248 |
GPIB 케이블, 약 2m |
|
GRA-440 |
랙 마운트 키트 (19", 4U) |
|
주문 정보 |
||
|
GPT-15004 |
AC 500VA ACW/DCW/IR/GROUNDBOND 테스터 |
견적요청 |
|
GPT-15003 |
AC 500VA ACW/DCW/IR 테스터 |
견적요청 |
|
GPT-15002 |
AC 500VA ACW/DCW 테스터 |
견적요청 |
|
GPT-15001 |
AC 500VA ACW 테스터 |
견적요청 |
|
GPT-12004 |
AC 200VA ACW/DCW/IR/GROUNDBOND 테스터 |
견적요청 |
|
GPT-12003 |
AC 200VA ACW/DCW/IR 테스터 |
견적요청 |
|
GPT-12002 |
AC 200VA ACW/DCW 테스터 |
견적요청 |
|
GPT-12001 |
AC 200VA ACW 테스터 |
견적요청 |
|
옵션/옵션 액세서리 |
||
|
GPT-10kG1 |
GPIB 카드 |
견적요청 |
|
GPT-10kL1 |
LAN 카드 |
견적요청 |
|
GHT-113 |
고전압 테스트 피스톨 |
견적요청 |
|
GHT-117 |
고전압 어댑터 박스 |
견적요청 |
|
GHT-118 |
고전압/그라운드 본드 어댑터 박스 |
견적요청 |
|
GHT-205 |
고전압 테스트 프로브 |
견적요청 |
|
GTL-232 |
RS-232 케이블, 9핀(암)-9핀, 널모뎀 |
견적요청 |
|
GTL-246 |
USB 케이블, A-B 타입, 약 1.2m |
견적요청 |
|
GTL-248 |
GPIB 케이블, 약 2m |
견적요청 |
|
GRA-440 |
랙 마운트 키트 (19", 4U) |
견적요청 |
|
상기 가격은 부가세 별도 가격입니다. |
||
