GWINSTEK 프로그래머블 AC/DC 전원공급기 ASR-3000 시리즈

출력 전압 : AC 0~400Vrms, DC 0~±570V
출력 주파수 : 최대 999.9Hz (ASR-3400HF 모델은 최대 5kHz)
정격 전력의 100% DC 출력
측정 가능 항목 : Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
전압 및 전류 고조파 분석 (THDv, THDi)
보호 기능 : OCP, OPP, OTP, AC전원 및 냉각 팬 고장 경고
임의 파형 프로그래밍 기능 지원
출력 용량 : 2kVA / 3kVA / 4kVA
시퀀스 및 시뮬레이션 기능(최대 10 세트)
인터페이스 : USB, LAN, RS-232, GPIB
External Control I/O, Signal Input 및 Output Relay Control 내장
메모리 기능(최대 10 세트)
웹 서버를 통한 제어

온라인 견적요청

제품설명
제품사양
액세서리
주문정보
다운로드

GWINSTEK ASR-3000 시리즈 상세 페이지

제품 소개

GWINSTEK ASR-3000 시리즈

프로그래머블 AC/DC 전원 공급 장치 (Programmable AC/DC Power Source)

ASR-3000 시리즈는 고속 DC 전압 상승 및 하강 시간(≤100 μs)을 특징으로 하는 AC+DC 전원 공급 장치입니다. 본 시리즈는 ASR-3200(2 kVA), ASR-3300(3 kVA), ASR-3400/3400HF(4 kVA), ASR-3500(5 kVA)의 5개 모델로 구성되어 있습니다. AC 출력과 DC 출력 모두에서 정격 전력 출력을 제공할 수 있습니다.

ASR-3000 시리즈의 10가지 출력 모드 지원:

1) AC 전원 출력 모드 (AC-INT 모드)
2) DC 전원 출력 모드 (DC-INT 모드)
3) AC/DC 전원 출력 모드 (AC+DC-INT 모드)
4) 외부 AC 신호 소스 모드 (AC-EXT 모드)
5) 외부 AC/DC 신호 소스 모드 (AC+DC-EXT 모드)
6) 외부 AC 신호 중첩 모드 (AC-ADD 모드)
7) 외부 AC/DC 신호 중첩 모드 (AC+DC-ADD 모드)
8) 외부 AC 신호 동기화 모드 (AC-SYNC 모드)
9) 외부 AC/DC 신호 동기화 모드 (AC+DC-SYNC 모드)
10) AC 출력 모드의 외부 DC 전압 제어 (AC-VCA 모드)

ASR-3000 시리즈는 온보드 차저(On-board Charger), 서버 전원, LED 모듈, AC 모터, AC 팬, UPS 및 각종 전자 부품 개발은 물론, 자동차 전장품 및 가전제품의 테스트 응용 분야에 이상적입니다.

또한 ASR-3000 시리즈는 시퀀스 모드, 임의 파형 기능, 시뮬레이션 모드 등 다양한 파형 출력 기능을 제공하며, 원격 센싱 및 사용자 정의 위상 각도 설정 기능을 통해 정확하고 신뢰성 있는 테스트 환경을 구축합니다.

시퀀스 모드: 파형 하강, 서지, 새그(Sag), 변화 및 기타 비정상적인 전력선 조건을 생성합니다.
임의 파형 기능: 사용자가 정의한 파형을 저장/업로드할 수 있습니다.
시뮬레이션 모드: 정전, 전압 상승, 전압 하강, 주파수 변동을 시뮬레이션합니다.

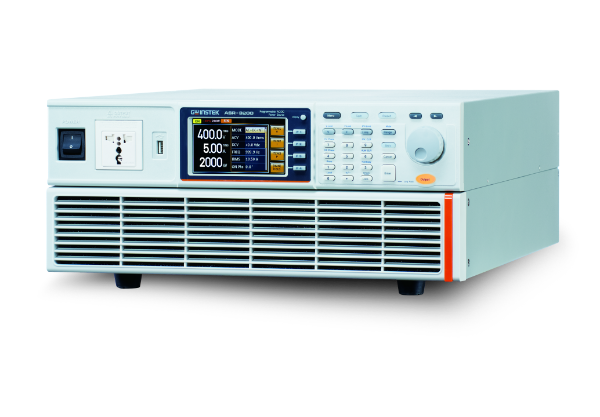

GWINSTEK ASR-3000 외관

주요 특징 (FEATURES)

• 출력 정격 및 주파수 : AC 0 Vrms ~ 400 Vrms, DC 0 V ~ ±570 V, 출력 주파수 최대 999.9 Hz (ASR-3400HF 모델은 5 kHz), DC 출력 지원 (정격 전력의 100%)
• 측정 및 분석 기능 : Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF 측정 항목 지원 및 전압/전류 고조파 분석 (THDv, THDI)
• 보호 및 고급 기능 : 원격 센싱, OCP, OPP, OTP, AC 장애 감지, 팬 장애 경보, 임의 파형, 출력 온/오프 위상 각도 설정, 시퀀스 및 시뮬레이션 (최대 10개 세트)
• 인터페이스 및 메모리 : 표준 인터페이스 (USB, LAN, RS-232, GPIB), 내장형 외부 제어 I/O 및 신호 입력, 출력 릴레이 제어, 메모리 (최대 10개 세트), 내장 웹 서버

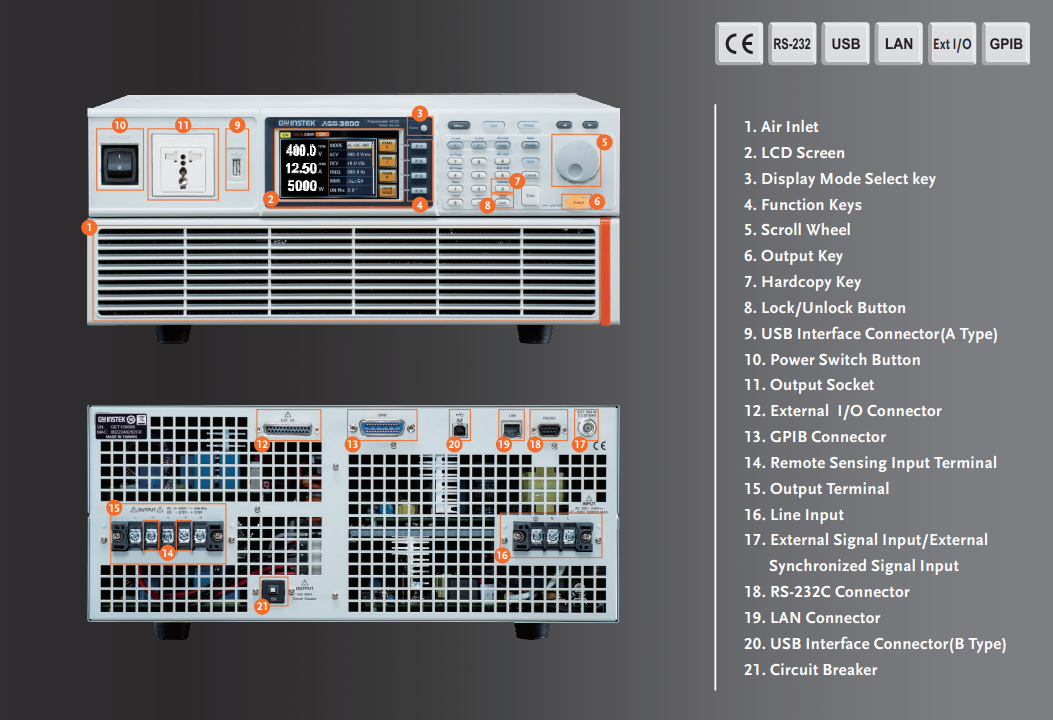

패널 구성 요소 (Panel Introduction)	패널 구성 요소 (Panel Introduction)
1. 공기 흡입구 (Air Inlet)	12. 외부 I/O 커넥터 (External I/O Connector)
2. LCD 화면 (LCD Screen)	13. GPIB 커넥터 (GPIB Connector)
3. 디스플레이 모드 선택 키 (Display Mode Select key)	14. 원격 센싱 입력 단자 (Remote Sensing Input Terminal)
4. 기능 키 (Function Keys)	15. 출력 단자 (Output Terminal)
5. 조절 휠 (Scroll Wheel)	16. 라인 입력 (Line Input)
6. 출력 키 (Output Key)	17. 외부 신호 입력 / 외부 동기화 신호 입력
7. 하드카피 키 (Hardcopy Key)	18. RS-232C 커넥터 (RS-232C Connector)
8. 잠금/잠금 해제 버튼 (Lock/Unlock Button)	19. LAN 커넥터 (LAN Connector)
9. USB 인터페이스 커넥터 (A 타입)	20. USB 인터페이스 커넥터 (B 타입)
10. 전원 스위치 버튼 (Power Switch Button)	21. 회로 차단기 (Circuit Breaker)
11. 출력 소켓 (Output Socket)

ASR-3000 시리즈 전면 및 후면 패널 소개 (PANEL INTRODUCTION)

제품 세부 기능

■ ASR-3000 시리즈 동작 영역 (OPERATING AREA)

ASR-3000 시리즈는 AC 출력뿐만 아니라 DC 출력에서도 정격 전력 출력을 제공하는 AC+DC 전원 공급 장치입니다.

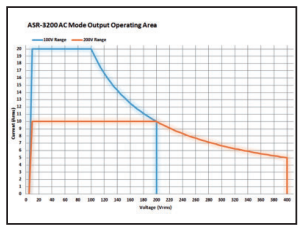

1. AC Output for ASR-3200

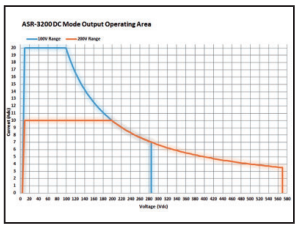

2. DC Output for ASR-3200

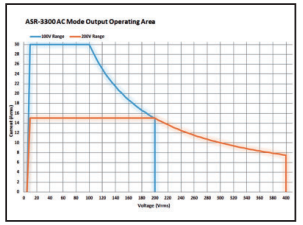

3. AC Output for ASR-3300

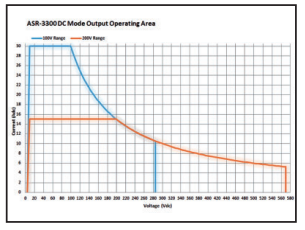

4. DC Output for ASR-3300

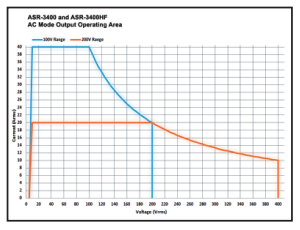

5. AC Output for ASR-3400/3400HF

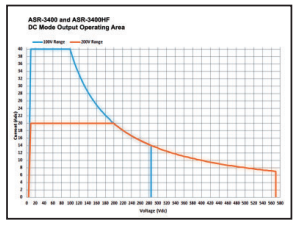

6. DC Output for ASR-3400/3400HF

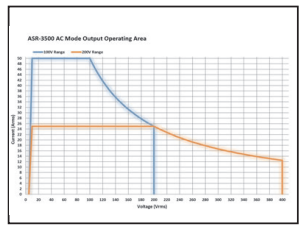

7. HF AC Output for ASR-3500

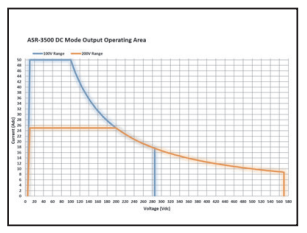

8. DC Output for ASR-3500

모델명	전력 정격	최대 출력 전류	최대 출력 전압
ASR-3200	2 kVA	20/10 A	400 Vrms / ±570 Vdc
ASR-3300	3 kVA	30/15 A	400 Vrms / ±570 Vdc
ASR-3400	4 kVA	40/20 A	400 Vrms / 570 Vdc
ASR-3400HF	4 kVA	40/20 A	400 Vrms / ±570 Vdc
ASR-3500	5 kVA	50/25 A	400 Vrms / 570 Vdc

ASR-3000 시리즈 모델별 정격 사양표

■ ASR-3000 시리즈 측정 항목 (MEASUREMENT ITEMS)

ASR-3000 시리즈는 Vrms, Vavg, Vpeak, Irms, lavg, Ipeak, IpkH, P, S, Q, PF, CF, 100차 전압 고조파 및 전류 고조파를 포함한 측정 기능을 제공합니다. 전력 출력 중 사용자는 Vrms/Irms, Vavg/lavg, Vmax/Vmin/Imax/Imin 등의 측정 파라미터를 언제든지 전환하여 순간 계산 판독값을 표시할 수 있습니다.

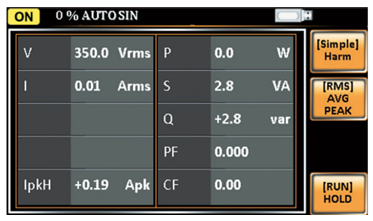

RMS 측정 Display

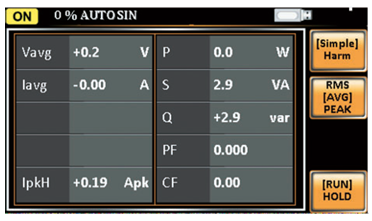

AVG 측정 Display

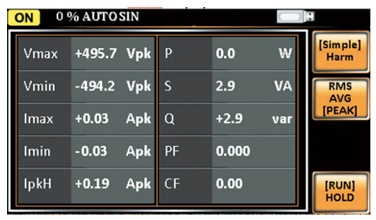

Peak 측정 Display

전압 고조파

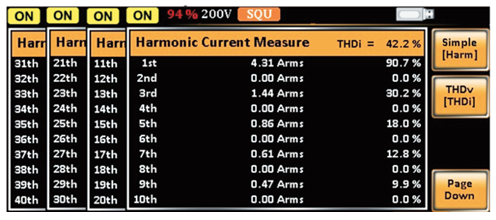

전류 고조파

■ 시퀀스 모드 및 내장 ISO-16750-2 파형 (SEQUENCE MODE & BUILT-IN ISO-16750-2 WAVEFORMS)

시퀀스 모드는 편집 가능한 10개의 세트(SEQ0~SEQ9)를 제공하며, 각 세트는 0~999개의 스텝을 가집니다. 각 스텝 시간 설정 범위는 0.0001~999.9999초입니다. 사용자는 여러 스텝 세트를 결합하여 파형 하강, 서지, 새그 및 기타 비정상적인 전력선 조건을 포함한 필수 파형을 생성하여 테스트 응용 분야의 요구를 충족할 수 있습니다.

또한, ASR-3000 시리즈는 시퀀스 모드 프리셋 파형에 일반적인 ISO-16750-2 테스트 파형을 내장하고 있습니다:

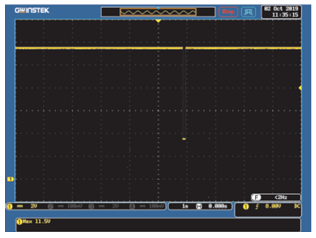

SEQ6: 전원 공급 전압의 순간 드롭

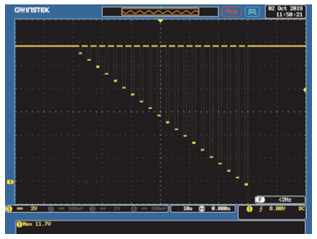

SEQ7: Reset Behavior at Voltage Drop with 12 V System

SEQ7:12V 시스템에서의 전압 드롭 시 리셋 동작

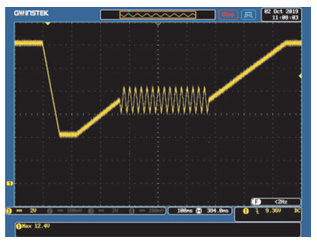

SEQ8: 시동 프로필 파형

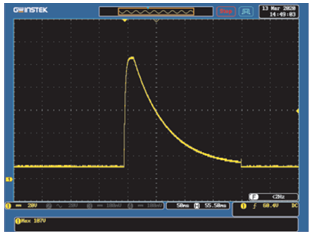

SEQ9: 부하 덤프 (Tr_10 ms, Td_40 ms)

■ 시뮬레이션 모드 (SIMULATE MODE)

시뮬레이션 모드는 정전, 전압 상승, 전압 하강 등 다양한 과도 파형을 신속하게 시뮬레이션하여 엔지니어가 과도 현상이 DUT에 미치는 영향을 평가할 수 있도록 합니다. (예: 커패시터 내구성 테스트)

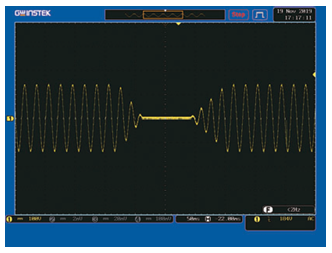

1. 정전

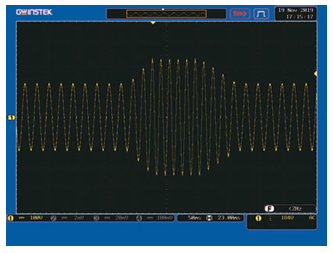

2. 전압 상승

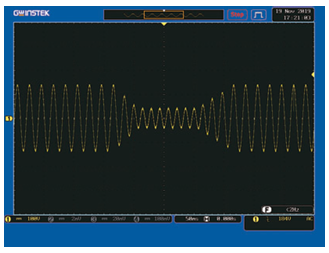

3. 전압 하강

■ 기능 파형 (임의 편집) 모드 (FUNCTION WAVEFORM (ARBITRARY EDIT) MODE)

ASR-3000 시리즈는 7개 카테고리에 걸쳐 20,000개 이상의 파형 조합을 제공하여 사용자가 다양한 AC 전압 파형을 신속하게 시뮬레이션할 수 있도록 합니다. 패널을 통해 원하는 파형 유형을 직접 조절하고(화면에 동기화되어 표시됨), 액세스 절차를 통해 파형을 ARB 1~16 파형 레지스터에 로드한 후 메인 메뉴 출력 모드로 돌아가 ARB 파형 출력을 수행합니다.

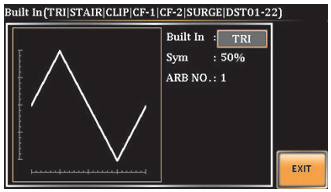

1. TRI 파형 (TRI Waveform)

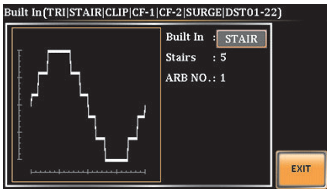

2. STAIR 파형 (STAIR Waveform)

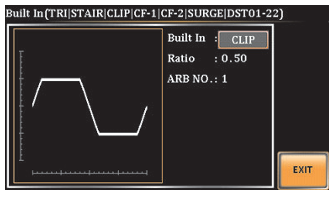

3. CLIP 파형 (CLIP Waveform)

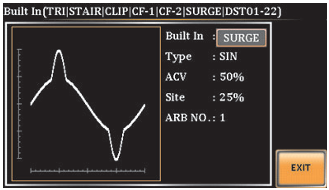

4. SURGE 파형 (SURGE Waveform)

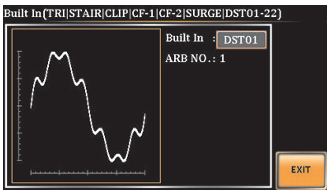

5. 푸리에 시리즈 합성 파형 (Fourier Series Synthesized Waveform)

■ PC 소프트웨어 (PC SOFTWARE)

ASR-3000 시리즈 소프트웨어에는 기본 설정, 시뮬레이션 모드, 시퀀스 모드, 데이터 로그 및 임의 파형 편집 기능이 포함되어 있습니다. 사용자는 소프트웨어를 통해 ASR-3000 시리즈의 출력 전압, 주파수, 시작/정지 위상을 직접 설정할 수 있습니다.

시뮬레이션 모드는 정전, 전압 상승, 전압 하강 등 다양한 과도 파형을 신속하게 시뮬레이션할 수 있습니다.

시퀀스 모드는 ASR-3000 시리즈에서 읽어온 편집 파라미터를 편집하거나, 파라미터를 직접 편집하고 ASR-3000 시리즈를 제어하여 설정된 시퀀스에 따라 파형을 출력할 수 있습니다.

임의 파형 편집 기능은 사인파, 구형파, 삼각파, 노이즈 파형을 포함한 다양한 파형을 결합할 뿐만 아니라, 사용자가 임의의 파형을 그려서 출력할 수 있도록 합니다.

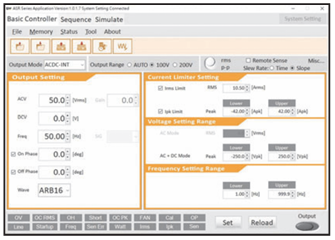

1. 베이직 컨트롤러 (Basic Controller)

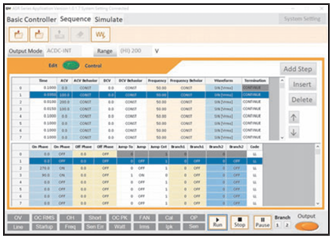

2. 시퀀스 모드 (Sequence Mode)

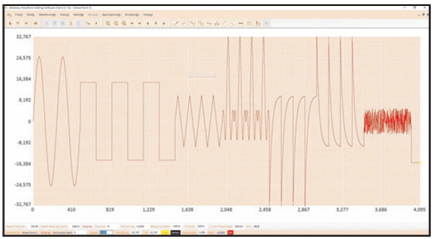

3. ARB 파형 편집 (ARB Waveform Edit)

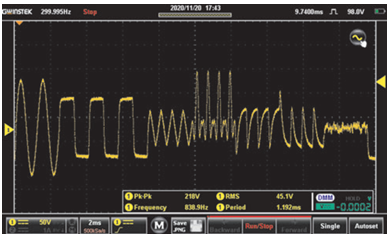

4. DSO로 파형 관찰 (The Waveform is Observed with DSO)

■ T, IPK HOLD 및 IPK, HOLD 기능 (T, IPK HOLD & IPK, HOLD FUNCTIONS)

T, Ipk Hold는 출력 후 지연 시간(1 ms ~ 60,000 ms)을 설정하여 Ipeak 값을 캡처하고 최대값을 유지하는 데 사용됩니다. 업데이트는 측정값이 원래값보다 클 때만 작동합니다. T, Ipk Hold 지연 시간 설정은 DUT의 전원 켜기 프로세스에서 서지 전류를 측정하는 데 사용할 수 있습니다.

Ipk Hold는 오실로스코프와 전류 프로브를 사용하지 않고도 전원 켜기 시 DUT의 과도 서지 전류를 측정하는 데 사용할 수 있습니다.

출력 옴 (Output on)
피크 전류 측정 시작 (Begin the peak current measurement)
Ipeak 홀드 시간 (Ipeak Hold time)

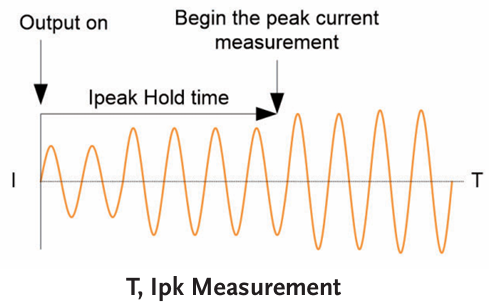

T, Ipk Hold 측정 타이밍 및 서지 전류 캡처 다이어그램

■ 슬루 레이트 모드 (SLEW RATE MODE)

ASR-3000 시리즈는 슬루 레이트 모드를 설정하여 DUT의 테스트 요구사항에 따라 전압의 상승 시간을 결정할 수 있습니다. 슬루 레이트 모드는 "Time(시간)" 및 "Slope(슬로프)" 모드를 제공합니다.

"Time" 모드를 설정할 때 ASR-3000 시리즈는 100 μs 이내에 설정 전압의 10% ~ 90%까지 출력을 증가시킬 수 있으며, "Slope" 모드를 선택할 때 ASR-3000 시리즈는 설정 전압에 도달할 때까지 1.5 V/us의 고정된 상승 슬로프만큼 출력 전압을 증가시킵니다.

또한, 사용자가 출력 전압의 상승 시간을 직접 정의하기로 결정한 경우, 시퀀스 모드를 편집하여 ASR-3000 시리즈 전압의 상승 시간을 유연하게 설정할 수 있습니다.

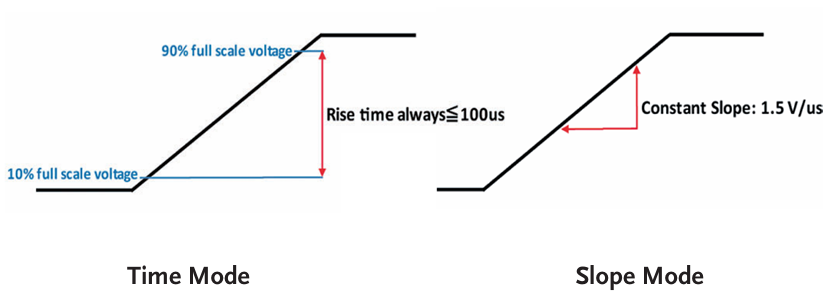

Time 모드 및 Slope 모드에 따른 전압 상승 파형 비교

ASR-3000 시리즈 사양

모델		ASR-3200	ASR-3300	ASR-3400	ASR-3500	ASR-3400HF
입력 정격 (AC RMS)
공칭 입력 전압		200 Vac ~ 240 Vac
입력 전압 범위		180 Vac ~ 264 Vac
상		단상, 2선식
공칭 입력 주파수		50 Hz ~ 60 Hz
입력 주파수 범위		47 Hz ~ 63 Hz
최대 소비 전력		2500VA 이하	3750VA / 5000VA 이하		6000VA 이하	5000VA 이하
역률	200 Vac	0.95 (TYP)
최대 입력 전류	200 Vac	22.5 A	30 A	35 A	30 A	30 A
*1. 출력 전압 100V/200V(200V 범위), 최대 전류 및 부하 역률 1 기준.
AC 모드 출력 정격 (AC RMS)
전압	설정 범위 ^*1	0.0 V ~ 200.0 V / 0.0 V ~ 400.0 V
	설정 해상도	0.1 V
	정밀도 ^*2	±(설정값의 1 % + 1 V / 2 V)
출력 상		단상, 2선식
최대 전류 ^*3	100 V	20 A	30 A	40 A	50 A	40 A
최대 전류 ^*3	200 V	10 A	15 A	20 A	25 A	20 A
최대 피크 전류 ^*4	100 V	120 A	180 A	240 A	300 A	160 A
최대 피크 전류 ^*4	200 V	60 A	90 A	120 A	150 A	80 A
부하 역률		0 ~ 1 (진상 또는 지상)
전력 용량		2000 VA	3000 VA	4000 VA	5000 VA	4000 VA
주파수	설정 범위	AC: 40~999.9Hz, AC+DC: 1~999.9Hz				AC: 40~5000Hz, AC+DC: 1~5000Hz
	설정 해상도	0.01 Hz (1~99.99Hz), 0.1 Hz (100~999.9Hz)				0.01Hz(1~99.99Hz), 0.1Hz(100~999.9Hz), 1Hz(1000~5000Hz)
	정밀도	설정값의 0.02 % (23 °C ± 5 °C)
	안정도 ^*5	± 0.005 %
출력 위상		0° ~ 359° 가변 (해상도 1°)
DC 오프셋 ^*6		± 20 mV 이내 (TYP)
1. 100V/200V 범위 \| 2. 출력 20~200V/40~400V, 45~65Hz 무부하 기준. 3. 1~100V/2~200V 기준. 100~200V/200~400V는 용량 제한. 4. 커패시터 입력 정류 부하 기준 \| 5. 45~65Hz 무부하/최대저항부하 기준 \| 6. AC 모드 23°C±5°C 기준.
DC 모드 출력 정격
전압	설정 범위 ^*1	-285 V ~ +285 V / -570 V ~ +570 V
	설정 해상도	0.1 V
	정밀도 ^*2	±(설정값의 1 % + 1 V / 2 V)
최대 전류 ^*3	100 V	20 A	30 A	40 A	50 A	40 A
최대 전류 ^*3	200 V	10 A	15 A	20 A	25 A	20 A
최대 피크 전류 ^*4	100 V	120 A	180 A	240 A	300 A	160 A
최대 피크 전류 ^*4	200 V	60 A	90 A	120 A	150 A	80 A
전력 용량		2000 W	3000 W	4000 W	5000 W	4000 W
1. 100V/200V 범위 \| 2. 무부하 23°C±5°C 기준. 3. 1.4~100V/2.8~200V 기준. 고전압 영역은 용량 제한 \| 4. 최대 전류에 의해 제한됨.
전력 및 고조파 측정 사양
전력	해상도	1 W / 1 VA
	유효전력 정밀도^*5	±(2%+2W)	±(2%+3W)	±(2%+4W)	±(2%+5W)	±(2%+4W)
	피상전력 정밀도^56	±(2%+2VA)	±(2%+3VA)	±(2%+4VA)	±(2%+5VA)	±(2%+4VA)
	무효전력 정밀도^57	±(2%+2VAR)	±(2%+3VAR)	±(2%+4VAR)	±(2%+5VAR)	±(2%+4VAR)
부하 역률 / 크레스트팩터		역률: 0.000~1.000 (해상도 0.001) / CF: 0.00~50.00 (해상도 0.01)
고조파 전압 (RMS %)	범위 / 풀스케일	기본파 100차까지 / 200V/400V, 100% (해상도: 0.1V, 0.1%)
고조파 전압 (RMS %)	정밀도 ^*8	20차까지: ±(독취값 0.2%+0.5V/1V), 21~100차: ±(독취값 0.3%+0.5V/1V)
고조파 전류 (RMS %)	풀스케일 / 해상도	20A/10A, 100%	30A/15A, 100%	40A/20A, 100%	50A/25A, 100%	40A/20A, 100%
고조파 전류 (RMS %)	정밀도 ^*3	20차: ±(1%+0.4/0.2A) 100차: ±(1.5%+0.4/0.2A)	20차: ±(1%+0.6/0.3A) 100차: ±(1.5%+0.6/0.3A)	20차: ±(1%+0.8/0.4A) 100차: ±(1.5%+0.8/0.4A)	20차: ±(1%+1/0.5A) 100차: ±(1.5%+1/0.5A)	20차: ±(1%+0.8/0.4A) 100차: ±(1.5%+0.8/0.4A)
5. 전압 50V 이상, 전류 10~100%, DC/45~65Hz 기준 \| 6. 피상/무효전력 DC 표시불가. 7. 무효전력 역률 0.5 이하 기준 \| 8. 전압 20~200V/40~400V 기준.
기타 및 환경 사양
보호 기능		UVP, OCP, OTP, OPP, Fan Fail
디스플레이 / 메모리		4.3인치 TFT-LCD / 설정 저장 10개, 임의파형 253개 (4096 워드)
인터페이스		USB Type A/B, LAN, RS-232C, EXT 제어, GPIB (SCPI 준수)
절연저항 / 내전압		1000 Vdc 30 MΩ 이상 / 1500 Vac 1분간
EMC / 안전 규격		EN 61326-1, EN 55011 (Class A), EN 61010-1 준수
환경 조건		동작온도: 0~40°C, 보관: -10~70°C, 습도: 20~80% RH, 고도: 2000m 이하
크기 및 중량		430 mm(W) × 176 mm(H) × 530 mm(D) ; 약 25 kg

제품 구성 및 액세서리 안내

기본 액세서리

안전 가이드, 입력 단자 커버, 출력 단자 커버 (원격 센싱 포함), GRA-442-E 랙 마운트 어댑터(EIA), GTL-246 USB 케이블
전원 코드 (국가별 규격에 따라 GPW-005, GPW-006, GPW-007, GPW-017 등 제공)

옵션 액세서리

ASR-3000CD3BH
ASR-C003 : Modbus TCP 기능
GTL-232 : RS232C 케이블 (약 2 m)
GTL-248 : GPIB 케이블 (약 2 m)
ASR-002 : IP2W, IP3W, 3P4W 출력을 위한 외부 3상 제어 유닛
APS-008 : 공기 흡입구 필터 (Air inlet filter)
GTL-137 : 출력 전력 와이어 (부하 와이어 10AWG: 50 A, 600 V / 센스 와이어 16 AWG: 20 A, 600 V)
GET-006 : 유니버설 확장 / 유럽형 출력 콘센트 (공장 설치형)
GRA-442-E : 랙 마운트 어댑터 (EIA) (482.6 mm / 442 mm)
GRA-442-J : 랙 마운트 어댑터 (JIS) (482.6 mm / 442 mm)

ASR-002 연결 시 기본 요구사항 및 기능 제한

기본 요구사항

동일한 3대의 ASR 시리즈 모델이어야 합니다.

기능 제한 사항

DC 출력 불가
측정 항목: 각 상별 전류(A), 전력(W) 및 PF만 가능
전압 및 전류 고조파 분석 불가
원격 센싱 기능 불가
임의 파형 기능 불가
시퀀스 및 시뮬레이션 기능 불가
외부 제어 I/O 미지원
메모리 기능 불가
USB만 지원하며, 통신용 LAN 포트 없음

주문 정보
ASR-3200	1채널 프로그래머블 스위칭 AC/DC 전원 공급기 (2kVA)	견적문의
ASR-3300	1채널 프로그래머블 스위칭 AC/DC 전원 공급기 (3kVA)	견적문의
ASR-3400 ASR-3500 ASR-3400HF	1채널 프로그래머블 스위칭 AC/DC 전원 공급기 (4kVA) 1채널 프로그래머블 스위칭 AC/DC 전원 공급기 (5kVA) 1채널 프로그래머블 스위칭 AC/DC 전원 공급기 (4kVA, 5kHz)	견적문의 견적문의 견적문의
옵션 액세서리
GPW-005	Power Cord, 3m, 105℃, UL/CSA Type	견적문의
GPW-006	Power Cord, 3m, 105℃, VDE Type	견적문의
GPW-007	Power Cord, 3m, 105℃, PSE Type	견적문의
GRA-442-J	Rack Mount Adapter(JIS)	견적문의
GTL-137	Load wire_10AWG: 50A/600V & Sense wire_16AWG: 20A/600V	견적문의
GTL-232	RS-232C Cable, approx. 2M	견적문의
GTL-248	GPIB Cable, approx. 2M	견적문의
ASR-002	External Three Phase Control Unit	견적문의
APS-008	Air Inlet Filter	견적문의
상기 가격은 부가세 별도 가격입니다.
