> > GWINSTEK PEL-5000G 시리즈
- 4U/6K 고밀도 고출력 디자인, 벤치 테스팅에도 적합
- 터보 모드 : 2초 내에 평가된 전력 또는 전류의 1.5배 사용 가능
- 터보 모드를 OCP/OPP/BMS/단선 모드/서지 모드/핫 플러그인 테스트와 함께 사용 가능
- 온도에 대한 높은 내구성 : 4kW/5kW 모델은 전력 사용시 환경 온도의 영향을 거의 받지 않음
- 전원 ON 시 상태 값을 설정할 수 있음
- 슬루율 선택 가능
- 단락 지속 시간은 단락 시험 전압계 디스플레이로 설정 가능, 극성은 양극(+) 또는 음극(-)으로 구성할 수 있음
- 옵션 인터페이스: GPIB, RS232, USB, LAN
- 배터리 BMS를 위한 보호 기능 테스트
- V, I, W 및 ℃에 대한 보호
온라인 견적요청
제품 소개
GW Instek의 PEL-5000G 시리즈는 4U 랙 사이즈에 최대 6kW 고전력 밀도 설계를 실현한 초고성능 프로그래머블 DC 전자부하(High Power DC Electronic Load) 시스템입니다. 150V, 600V, 1200V 전압 라인업과 함께 단일 기기 기준 최대 900A 전류 인가가 가능하며, 연구실 벤치탑 시험부터 자동화 테스트 시스템(ATE) 및 대용량 배터리 BMS 방전 검사까지 완벽 대응합니다.
정격 용량의 최대 1.5배에 달하는 전력 및 전류를 순간적으로 소모할 수 있는 혁신적인 터보 모드(Turbo Mode)를 탑재하여, 과전류 보호(OCP), 과전력 보호(OPP), 배터리 BMS 보호, 차단기/퓨즈 용해 시험 및 서지 전류 시뮬레이션을 저비용 고효율로 수행합니다.

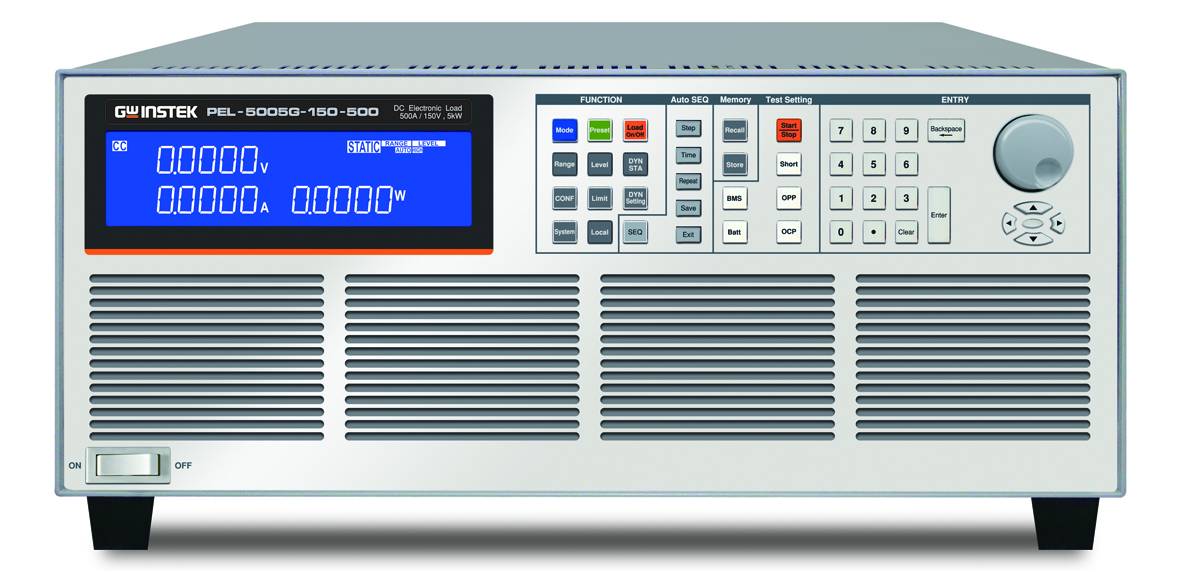

PEL-5000G 시리즈 고전력 밀도 DC 프로그래머블 전자부하
■ PEL-5000G 시리즈 모델별 정격 및 터보 모드 출률 사양
| 모델명 | 정격 전압 | 일반 모드 (Normal) | 터보 모드 (Turbo 1.5x) |
|---|---|---|---|
| PEL-5004G-150-400 | 150 V | 400 A / 4000 W | 600 A / 6000 W |
| PEL-5005G-150-500 | 150 V | 500 A / 5000 W | 750 A / 7500 W |
| PEL-5006G-150-600 | 150 V | 600 A / 6000 W | 900 A / 9000 W |
| PEL-5004G-600-280 | 600 V | 280 A / 4000 W | 420 A / 6000 W |
| PEL-5005G-600-350 | 600 V | 350 A / 5000 W | 525 A / 7500 W |
| PEL-5006G-600-420 | 600 V | 420 A / 6000 W | 630 A / 9000 W |
| PEL-5004G-1200-160 | 1200 V | 160 A / 4000 W | 240 A / 6000 W |
| PEL-5005G-1200-200 | 1200 V | 200 A / 5000 W | 300 A / 7500 W |
| PEL-5006G-1200-240 | 1200 V | 240 A / 6000 W | 360 A / 9000 W |
주요 특징 및 기술 비교
전자부하는 실제 전원장치나 배터리의 동작 한계를 평가하기 위해 다양한 부하 조건(CC, CR, CV, CP, Dynamic)을 시뮬레이션합니다. 일반적인 전자부하는 고온 환경이나 고전압 작동 시 사양 감쇄(De-rating)가 크게 발생하지만, PEL-5000G 시리즈는 고성능 방열 아키텍처 설계를 적용하여 우수한 고온/고전압 전력 유지 능력을 자랑합니다.

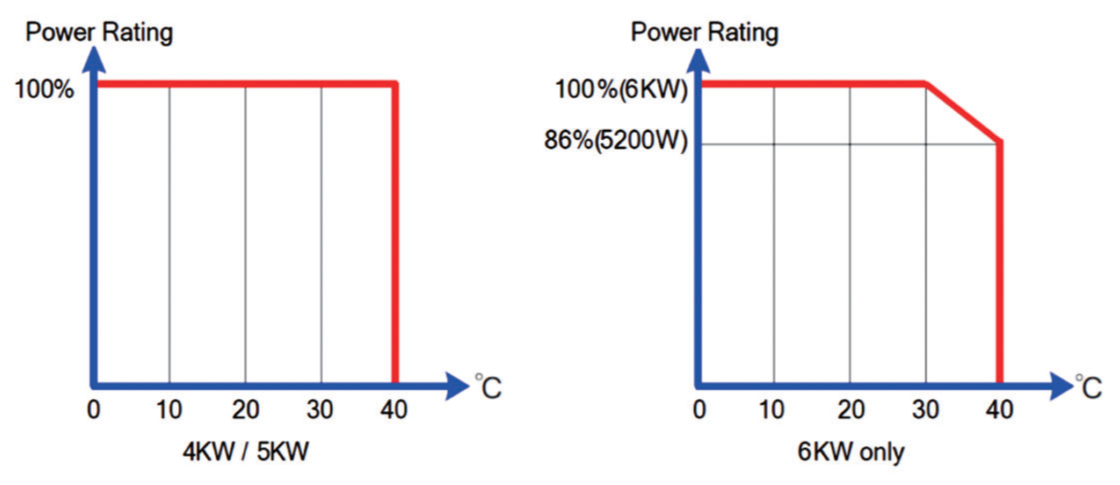

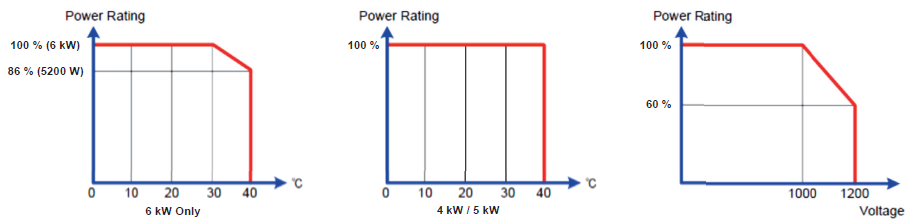

■ 온도 및 전압 작동에 따른 디레이팅(De-rating) 특성 비교
타사 제품 대비 40℃ 고온 환경에서도 4kW/5kW 모델 100% 풀파워 유지 (6kW 모델은 86% 출력 유지)
1200V 고전압 인가 시 타사(50% 감쇄) 대비 우수한 60% 정격 출력 성능 보장
■ 핵심 기술 특장점 요약
- 열 방열 구조의 혁신을 통한 100% 풀파워 유지: 4kW/5kW 모델에도 6kW급 대형 히트싱크(6세트 구조)를 내장하여 40℃ 고온 환경에서도 출력 출력이 저하되지 않고 정격 100% 파워를 지속 공급합니다.
- 20% 추가 MOSFET 설계를 통한 1.5배 터보 모드: 타사 대비 20% 더 많은 MOSFET 방열 소자를 장착하여 순간 2초 동안 정격의 1.5배(최대 9kW / 900A)에 달하는 오버로드 응답 능력을 발휘합니다.
- 다양한 복합 부하 동작 모드 완비: CC(정전류), CR(정저항), CV(정전압), CP(정전력) 모드와 CC/CP Dynamic 모드를 탑재하여 슬루 레이트(Slew Rate) 독립 제어 및 전용 과도 응답 시험을 지원합니다.
- 리튬 배터리 BMS 전용 단일키 테스트 기능: BMS 단락 시험, OCCP(과충전 보호), OCDP(과방전 보호) 반응 시간 및 차단 직전의 최고 피크 전류를 손쉽게 실측합니다.
- 고화질 V/I 계측 및 양/음(+) (-) 극성 표시: 프로그래머블 Load ON/OFF 전압, GO/NG 자동 판정, 전압계 양(+) 및 음(-) 극성 선택 표기 및 150세트 저장/불러오기(Store/Recall) 메모리를 지원합니다.
제품 세부 기능

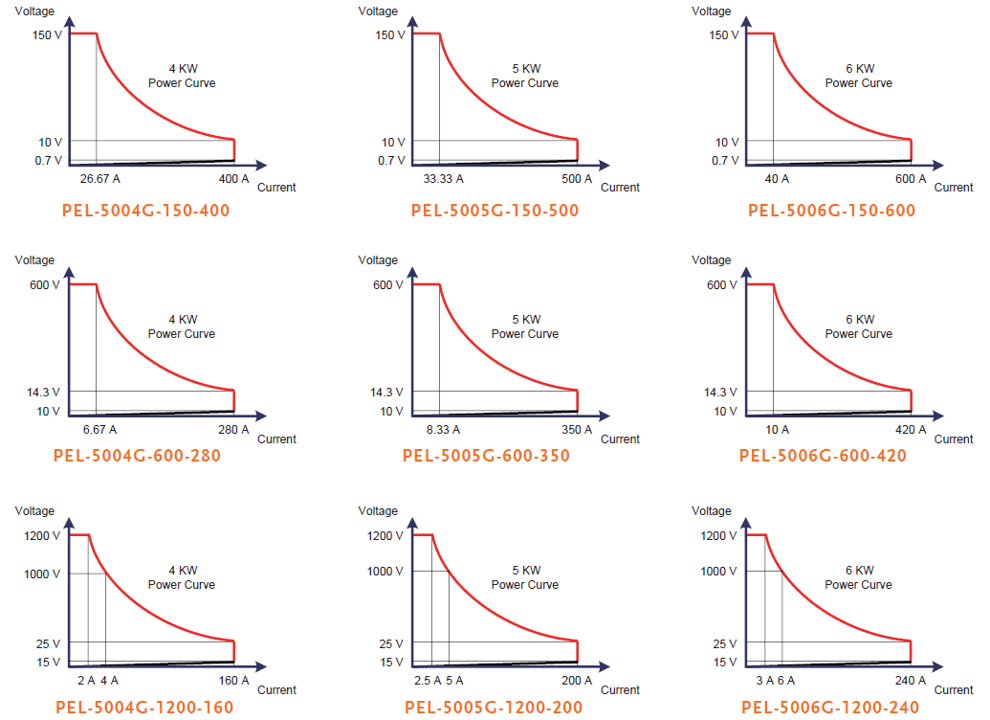

■ 모델별 V-I 동작 파워 커브 (Power Operating Curve)
150V / 600V / 1200V 모델별 저전압 대전류 동작 영역 및 최고 출력 파워 커브
PEL-5000G 시리즈는 광범위한 V-I 작동 영역을 제공합니다. 150V 모델의 경우 최소 0.7V의 초저전압에서도 최대 전류(400A~600A)를 원활히 집수할 수 있어 고전류 저전압 전원장치 및 단전지 배터리 시험에 매우 유용합니다.
■ 순간 과도 응답 대응을 위한 1.5배 터보 모드 (Turbo Mode)
PEL-5000G 1.5배 순간 인가 과도 응답 메커니즘
20% 추가 MOSFET 파워 방열 소자 내장으로 구현되는 2초 오버로드 동작 파형
Load (A/W)
Time (s)
100% 정격
일반 정격 모드
★ 1.5배 Turbo Mode (최대 2초)
정상 복귀
400A 모델: 순간 600A (6kW)
500A 모델: 순간 750A (7.5kW)
600A 모델: 순간 900A (9kW)
전원 공급 장치의 동적 부하 시험, 차단기 트립 시험, 퓨즈 용해 검사 시 순간적으로 정격을 상회하는 대전류가 필요합니다. PEL-5000G는 별도의 고용량 대형 부하 장비를 추가 구매할 필요 없이 기본 400A 모델은 최대 600A까지, 600A 모델은 최대 900A까지 순간 소모할 수 있어 장비 도입 예산 절감 효과를 극대화합니다.
■ 전문화된 보호 기능 및 시험 응용 분야
• 배터리 방전 시험(Batt Mode): UVP(최저 전압 차단), 방전 시간, 축적 용량(AH/WH) 차단 조건을 지정하여 리튬 팩 시험을 안전하게 가동합니다.
• 단락(Short) 및 과전류/과전력(OCP/OPP) 단일키 시험: 전면 패널 단일키 조작으로 단락 전압/전류 측정 및 OCP/OPP 차단점 스텝 자동 추종을 수행합니다.
• 통신 인터페이스 확장성: RS-232C, USB, LAN, GPIB 제어 카드를 선택 장착하여 ATE 자동화 시스템과 손쉽게 연동할 수 있습니다.
| 공통 사양 항목 | PEL-5004G -150-400 |
PEL-5005G -150-500 |
PEL-5006G -150-600 |
PEL-5004G -600-280 |
PEL-5005G -600-350 |
PEL-5006G -600-420 |
PEL-5004G -1200-160 |
PEL-5005G -1200-200 |
PEL-5006G -1200-240 |
|---|---|---|---|---|---|---|---|---|---|
| 기본 정격 사양 (POWER / CURRENT / VOLTAGE RATINGS) | |||||||||
| 정격 전력 (Normal / Turbo) | 4 kW / 6 kW | 5 kW / 7.5 kW | 6 kW / 9 kW | 4 kW / 6 kW | 5 kW / 7.5 kW | 6 kW / 9 kW | 4 kW / 6 kW | 5 kW / 7.5 kW | 6 kW / 9 kW |
| 정격 전류 (Normal / Turbo) | 400 A / 600 A | 500 A / 750 A | 600 A / 900 A | 280 A / 420 A | 350 A / 525 A | 420 A / 630 A | 160 A / 240 A | 200 A / 300 A | 240 A / 360 A |
| 정격 전압 (Voltage Range) | 0 V ~ 150 V | 0 V ~ 600 V | 0 V ~ 1200 V | ||||||
| 최저 동작 전압 (Min. Operating V) | 0.7 V @ 400 A | 0.7 V @ 500 A | 0.7 V @ 600 A | 10 V @ 280 A | 10 V @ 350 A | 10 V @ 420 A | 15 V @ 160 A | 15 V @ 200 A | 15 V @ 240 A |
| 보호 기능 (PROTECTIONS) | |||||||||
| 과전력 / 과전류 / 과전압 보호 | OPP: 105% / OCP: 104% / OVP: 105% | ||||||||
| 과온 보호 (OTP) | 90 °C ± 5 °C | ||||||||
| 부하 동작 모드 (OPERATION MODES) | |||||||||
| 정전류 모드 (CC) 범위 | 0~40A / 0~400A | 0~50A / 0~500A | 0~60A / 0~600A | 0~28A / 0~280A | 0~35A / 0~350A | 0~42A / 0~420A | 0~16A / 0~160A | 0~20A / 0~200A | 0~24A / 0~240A |
| CC 분해능 / 정확도 | 분해능: 16 bits (0.0016% FS) / 정확도: ±0.05% of (Setting + Range) | ||||||||
| 정저항 모드 (CR) 범위 | 0.375Ω~0.0018Ω | 0.30Ω~0.0015Ω | 0.25Ω~0.0012Ω | 2.14Ω~0.0357Ω | 1.71Ω~0.0285Ω | 1.42Ω~0.0238Ω | 7.5Ω~0.0937Ω | 6.0Ω~0.0750Ω | 5.0Ω~0.0625Ω |
| CR 정확도 | ±(0.1% Vin/Setting + 0.1% FS) / ±(0.2% Vin/Setting + 0.5% FS) | ||||||||
| 정전압 모드 (CV) 범위 / 분해능 | 0 ~ 150 V (분해능: 2.5 mV) | 0 ~ 600 V (분해능: 10 mV) | 0 ~ 1200 V (분해능: 20 mV) | ||||||
| CV 정확도 | ±0.05% of (Setting + Range) | ||||||||
| 정전력 모드 (CP) 범위 / 분해능 | 0~400W / 0~4kW | 0~500W / 0~5kW | 0~600W / 0~6kW | 0~400W / 0~4kW | 0~500W / 0~5kW | 0~600W / 0~6kW | 0~400W / 0~4kW | 0~500W / 0~5kW | 0~600W / 0~6kW |
| CP 정확도 | ±0.2% of (Setting + Range) | ||||||||
| 터보 모드 및 단락/OCP/OPP/BMS 시험 (TURBO & TEST MODES) | |||||||||
| 터보 모드 (Turbo 1.5X) 지속시간 | 최대 2초간 정력의 1.5배 전류 및 전력 과부하 통과 지원 | ||||||||
| 단락 시험 (Short Test) 최대 전류 | 400A (Off) / 600A (On) | 500A (Off) / 750A (On) | 600A (Off) / 900A (On) | 280A (Off) / 420A (On) | 350A (Off) / 525A (On) | 420A (Off) / 630A (On) | 160A (Off) / 240A (On) | 200A (Off) / 300A (On) | 240A (Off) / 360A (On) |
| 단락 유지 시간 (Short Time) | Turbo OFF: 100 ms ~ 10000 ms, 연속 / Turbo ON: 100 ms ~ 2000 ms | ||||||||
| BMS 보호회로 시험 기능 | 배터리 BMS 과전류 차단(OCCP/OCDP) 및 단락 보호 응답 시간/피크 전류 측정 지원 | ||||||||
| 서지 시험 모드 (Surge Test) | 서지 전류(Surge Current) 및 정상 전류(Normal Current) 단계별 과도 인가 시험 | ||||||||
| 배터리 방전 시험 모드 (Batt Test) | CC/CP 방전 모드, UVP 차단 전압 설정, 방전 시간(Sec), 방전 용량(AH, WH) 측정 | ||||||||
| 동적 모드 및 스루레이 특성 (DYNAMIC MODE & SLEW RATE) | |||||||||
| 동적 타임 범위 (Thigh & Tlow) | 0.010 ms ~ 9999 ms (최대 100kHz 동적 스위칭 지원) | ||||||||
| 최대 슬루레이트 (Max. Slew Rate) | 16 A/μs (Off) / 24 A/μs (On) | 20 A/μs (Off) / 30 A/μs (On) | 24 A/μs (Off) / 36 A/μs (On) | 11.2 A/μs (Off) / 16.8 A/μs (On) | 14 A/μs (Off) / 21 A/μs (On) | 16.8 A/μs (Off) / 25.2 A/μs (On) | 6.4 A/μs (Off) / 9.6 A/μs (On) | 8 A/μs (Off) / 12 A/μs (On) | 9.6 A/μs (Off) / 14.4 A/μs (On) |
| 최소 상승 시간 (Min. Rise Time) | 25 μs (Typical) | ||||||||
| 측정 리드백 미터 (MEASUREMENT READBACK) | |||||||||
| 전압 리드백 정확도 (5 Digit) | ±0.025% of (Reading + Range) | ||||||||
| 전류 리드백 정확도 (5 Digit) | ±0.05% of (Reading + Range) | ||||||||
| 전력 리드백 정확도 (5 Digit) | ±0.06% of (Reading + Range) | ||||||||
| 시스템 일반 사양 및 제원 (GENERAL SPECIFICATIONS) | |||||||||
| 원격 인터페이스 (Interface) | 기본: RS-232, USB, LAN / 옵션: GPIB, GPIB+RS232 카트리지 카드 선택 | ||||||||
| 전원 입력 정격 (AC Input) | AC 100 V ~ 240 V, 47 Hz ~ 63 Hz (소비전력: 최대 550 VA) | ||||||||
| 외형 치수 (H x W x D mm) | 177 mm (4U) x 440 mm x 745 mm (랙 장착 표준 규격) | ||||||||
| 제품 본체 중량 (Weight kg) | 약 32.0 kg ~ 33.0 kg ± 0.5 kg | ||||||||
• 터보 모드 (Turbo Mode): 2초간 정격의 1.5배 부하 부스트를 공급하여 단락, OCP, OPP, BMS 및 서지 시험을 효과적으로 지원합니다.
• 온도 디레이팅 성능: 4kW/5kW 모델은 40°C 고온 환경에서도 출력 저하 없이 100% 풀 파워 출력을 보장합니다.
• 안전 기준: CE 규격 충족 및 스마트 팬 자동 속도 제어 방식을 채택하고 있습니다.
• 온도 디레이팅 성능: 4kW/5kW 모델은 40°C 고온 환경에서도 출력 저하 없이 100% 풀 파워 출력을 보장합니다.
• 안전 기준: CE 규격 충족 및 스마트 팬 자동 속도 제어 방식을 채택하고 있습니다.
기본 액세서리
- 바나나 플러그 x 2
- HD-DSUB 15핀 병렬 케이블 x 1
- PEL-028 : 손잡이, U자형 핸들 (브라켓 고정형)
- PEL-031 : PEL-5000G 전용 랙 마운트 키트
옵션 액세서리
- PEL-022 : GPIB 카드
- PEL-023 : RS-232 카드
- PEL-024 : LAN 카드
- PEL-025 : USB 카드
- PEL-030 : GPIB + RS-232 카드
- PEL-032 : 9923 전류 파형 발생기 + RS-232 인터페이스
- GTL-246 : USB 케이블, USB 2.0, A-B 타입, 1200mm
- GTL-248 : GPIB 케이블, 이중 차폐, 2000mm
